LM8UU直线运动轴承精密结构

　　LM8UU属于小型直柱式直线运动轴承，主要承担沿光轴方向的低阻力往复导向任务，在桌面级数控滑台、3D打印机运动轴、小型CNC雕刻机构、检测夹具和轻载自动化送料机构中使用频繁。该类部件的核心价值不在于承受大扭矩，而在于把滑动接触转化为钢球循环滚动接触，使移动件在限定行程内保持平稳、重复定位可靠，并降低驱动负载。

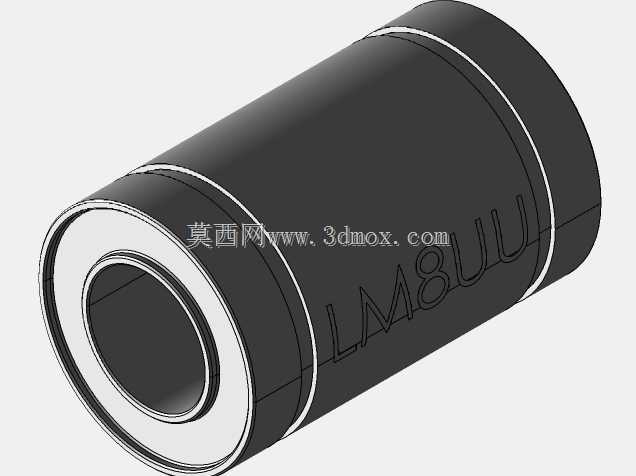

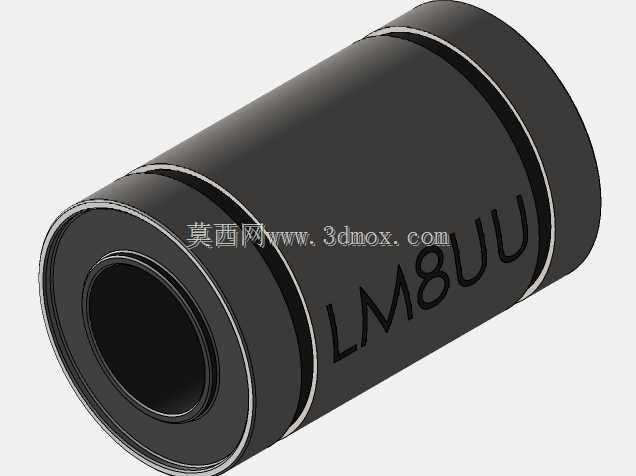

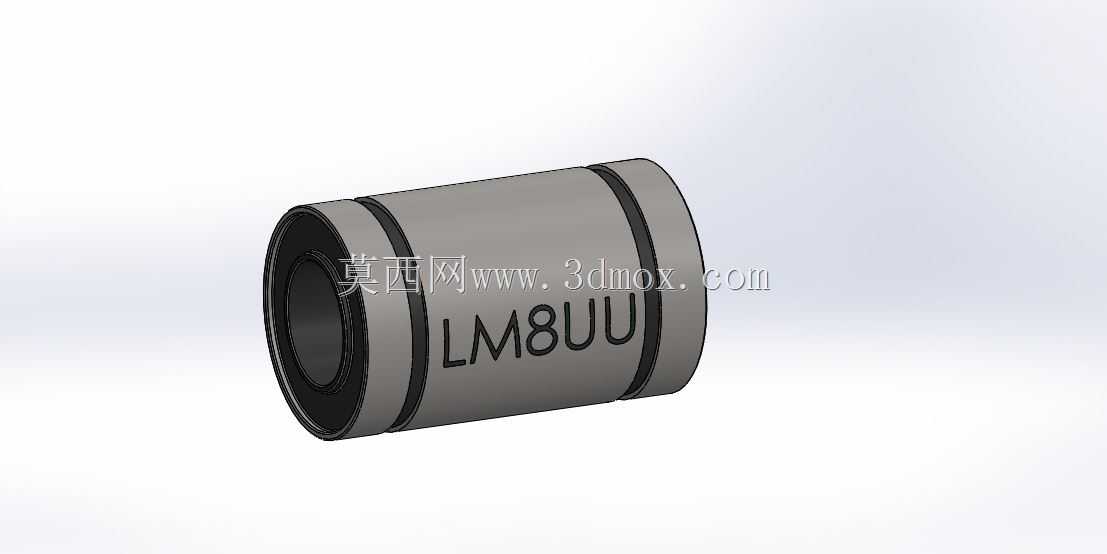

　　从结构思路看，模型外部为圆柱套筒形态，外壳承担整体刚性与安装定位，内部布置保持架、钢球循环回路和端部密封挡圈。钢球在承载区与轴表面接触，回程段通过保持架通道循环，从而实现不限行程的直线运动。外圆面上的环形槽用于安装卡环或配合挡圈，方便将轴承压入支座孔后进行轴向限位；两端结构兼顾防尘、防屑和保持钢球回路完整性。建模时需要重点表达套筒壁厚、端部台阶、环槽位置、内孔滚动区域以及外壳标识，这些特征直接关系到装配干涉检查和支座孔设计。

　　安装边界方面，该规格对应8mm导向光轴，通常采用圆孔压装或支座夹持方式固定。设计支座时，应控制安装孔的同轴度和孔肩垂直度，避免外圆受压不均导致钢球回路卡滞；轴向布置要预留卡环或端盖空间，不能让相邻零件压住密封端。轴系搭配上，光轴表面硬度、粗糙度和直线度会明显影响运行手感与寿命，轴端应设置倒角，便于压入时不损伤保持架和滚珠。

　　实际选型时，LM8UU更适合轻载、高频、短行程或中等行程的线性导向场景。若机构存在较大偏载，应采用双轴承并列或加长型轴承，以增大支撑跨距；若环境中存在粉尘、塑料碎屑或切削颗粒，需要增加刮屑片、防尘圈或封闭导轨罩。该模型可用于校核运动轴孔径、支座间距、轴承外圆固定方式以及与滑块、连接板之间的空间关系，也适合作为小型自动化设备导向模块的基础零件进行装配演练。
