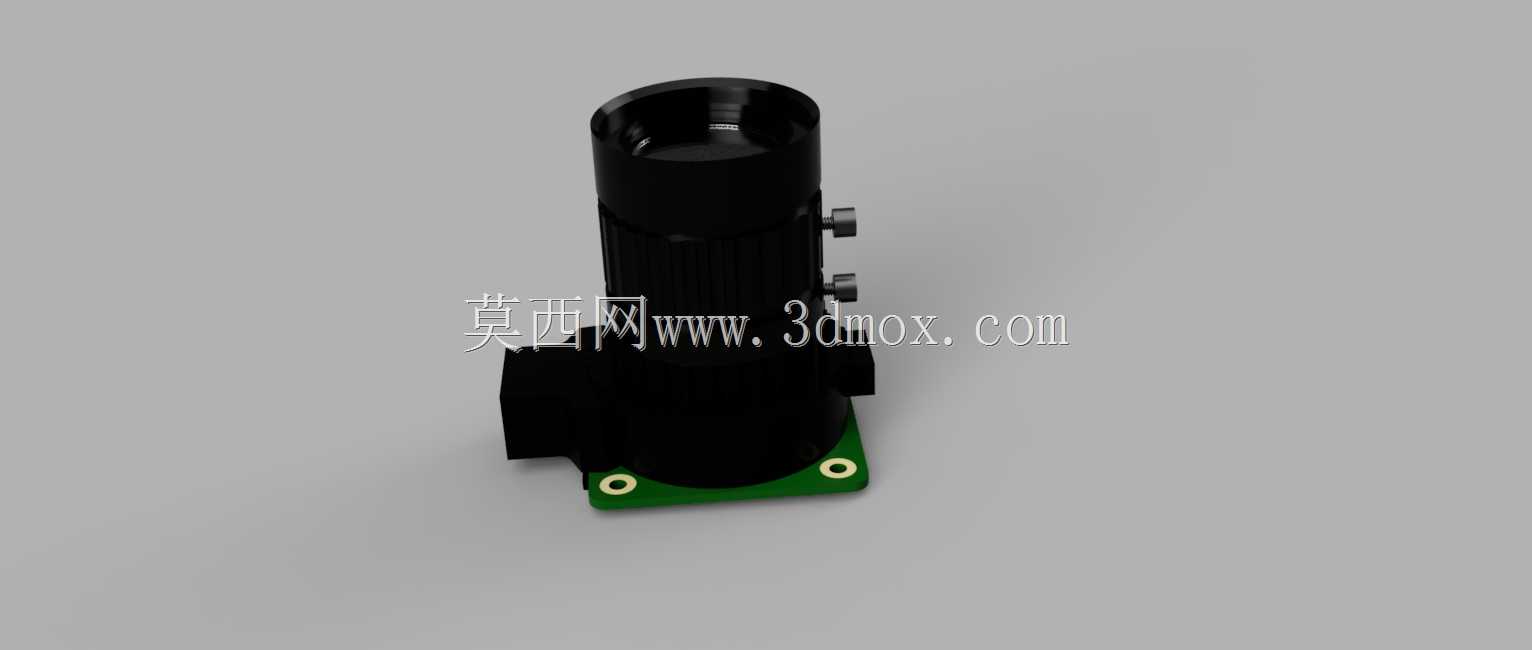

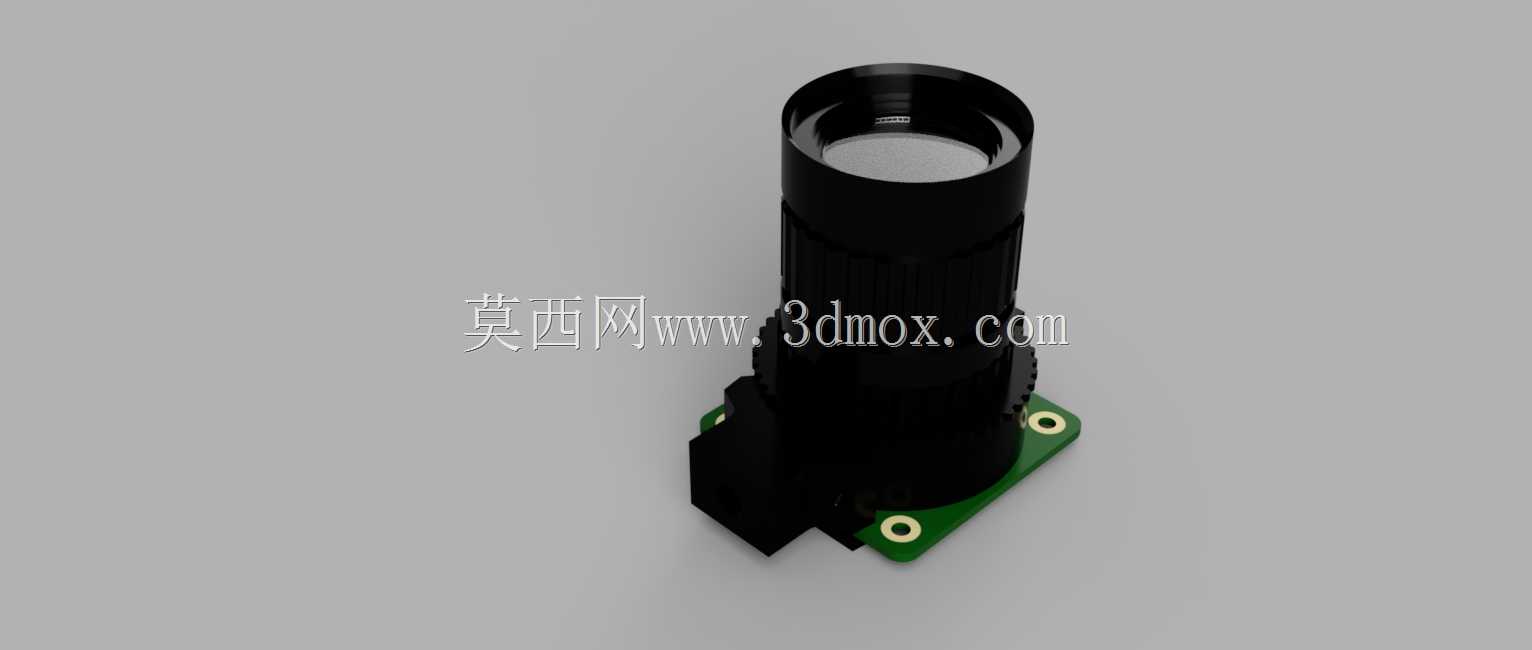

树莓派HQ相机配CS卡口工业镜头组件

　　这套成像组件面向嵌入式机器视觉、工位图像采集、小型检测设备的集成场景，核心由树莓派HQ相机板与ArduCAM CS安装镜头两部分构成，在做结构布局时，首先要明确镜头光轴与相机感光面的同轴度要求，镜头尾部的CS卡口旋合到位后，法兰距直接决定成像清晰度，建模时卡口螺纹段的旋合行程、止位台阶都要按实物装配关系还原，避免虚拟装配出现镜头顶到感光保护玻璃、或是旋合不到位导致虚焦的问题。

　　绿色PCB基板的四个安装孔位是整机装夹的核心边界，孔位分布在基板四角，配套铜柱螺孔的凸台高度要预留出板底元器件的避让空间，实际装机时这块基板既可以通过铜柱固定在设备钣金立板上，也能搭配小型调整滑台做对焦微调，基板侧边引出的排线接口朝向要和设备内部走线方向匹配，避免排线弯折半径过小导致信号传输故障。

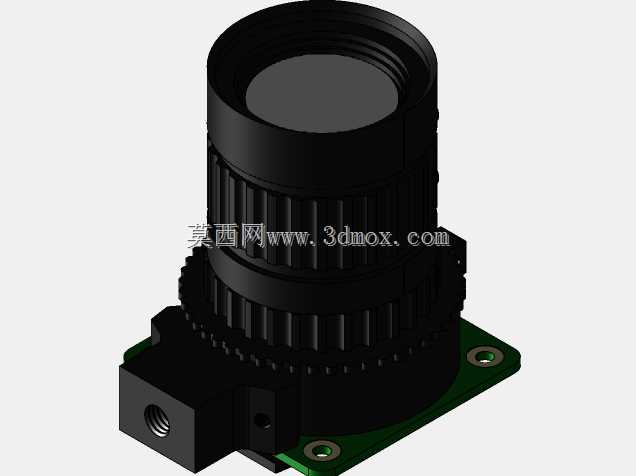

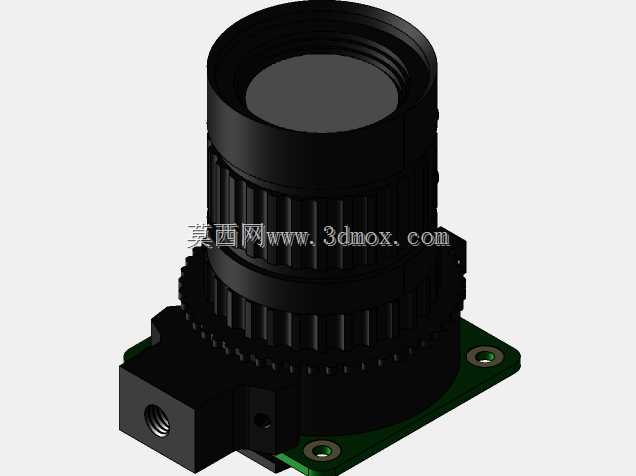

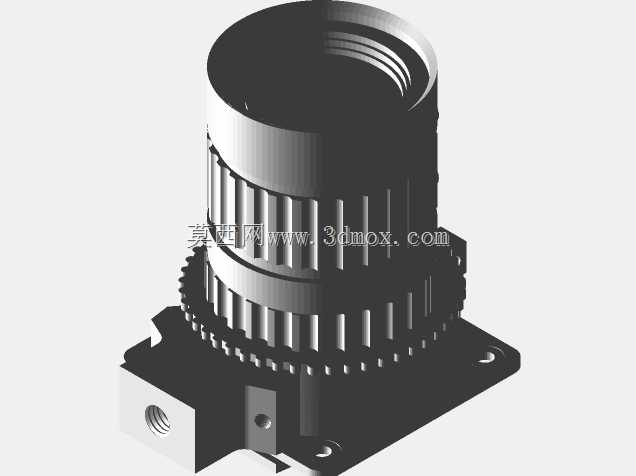

　　镜头部分采用多级圆筒阶梯结构，外层的防滑滚花环是手动调焦的操作位，建模时滚花的齿形深度、环身的径向尺寸都要和实物握持操作的手感对应，镜头前端的通光口径决定了最大入射光量，镜身内部的多级隔圈台阶是用来遮挡杂散光的，结构还原时不能省略这些内台阶，否则渲染出的剖面结构会缺失光学限位的实际特征。

　　从安装边界来看，镜身竖直方向的总高度要计入设备内部的竖向预留空间，基板的长宽尺寸要和嵌入式机箱的内部安装位匹配，镜头外径和周边固定件、光源板的安全间隙至少保留2mm以上，防止调焦旋转时镜身和周边结构发生剐蹭。在工业现场的小型视觉检测工位里，这套组件常用来做零件外观瑕疵抓拍、二维码识别、工件到位确认，相比通用USB工业相机，它依托树莓派的开源生态可以直接在板端完成简单的图像预处理，不需要额外搭配工控机，结构集成度更高。建模过程中对于PCB板上贴片元件的排布，只需要还原元器件的外形占位和高度差，不需要复刻芯片内部细节，这些占位体的作用是在整机装配校验时排查结构干涉，确保镜头支架、固定压片不会压到板上的 tall 元件，镜身和基板连接的卡口座部分要做装配贴合面的公差预留，保证实际生产中镜头可以顺畅旋装，不会出现同轴偏移导致的画面边缘成像模糊问题。
