五轴数控转台搭配精密机用虎钳结构

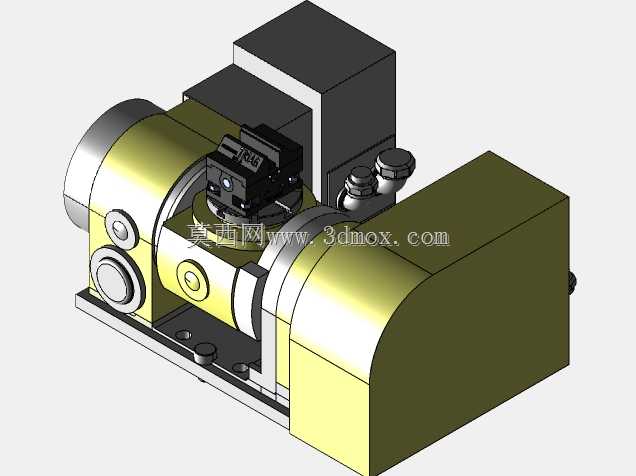

　　这套三维结构完整呈现了五轴加工场景中常用的回转工作台与精密机用虎钳组合，核心面向立式加工中心多面加工、复杂曲面零件一次装夹完成多工序切削的实际工况。在车间布局阶段，结构工程师首先需要确认转台底座的安装边界：底座采用宽厚的箱式铸铁支撑形态，底面预留与机床工作台T型槽对齐的安装孔位，整体重心偏低，两侧轴座跨距经过匹配，承载工件回转时可抵消铣削径向切削力带来的倾覆力矩，避免五轴联动过程中出现颤振。

　　从功能逻辑拆解，左侧回转单元承担A轴俯仰摆动动作，右端配套的大直径箱体集成了驱动、刹紧与分度定位机构，转台盘面的定位孔、T型槽按照通用五轴转台标准排布，可直接适配工装板、桥板或者定制夹具；上方搭载的虎钳为高精密油压/机械锁紧型虎钳，钳口平行度、底座与转台盘面的同轴度在建模时均按照实际装配公差预留，虎钳本体的锁紧旋钮、活动钳身导轨、固定钳座细节全部还原，装夹矩形坯料、异形工装件时，可随转台完成双轴回转，让刀具无需多次手动找正即可触及工件五个加工面。

　　设计思路上，整套结构优先兼顾刚性与干涉规避：后方凸起的箱体为驱动电机与传动组件的容纳空间，建模时特意留出了刀具运行的安全空域，虎钳夹持最大尺寸坯料后，工件随轴摆动到极限角度时，外缘不会与机床主轴、刀库或者防护门板发生碰撞；转台两侧的轴端端盖、调节旋钮、油路接口细节均按实物比例绘制，安装时可直接参照模型核对机床工作台的预留空间：底座长宽尺寸适配常见中小型立加工作台面，整体高度控制在主轴端面到工作台的行程区间内，无需额外垫高即可完成装夹。

　　实际应用中，这类组合多用于模具型腔加工、航空小型结构件五轴铣削、精密零件多面孔系加工，省去多次拆装找正的辅助时间，转台的刹紧机构在切削瞬间锁死回转自由度，配合虎钳的大夹紧力，可满足钢件、铝合金件的重切削与精加工需求，建模时各部件的装配关系完全还原实际装配逻辑，可直接用于工装布局校核、机床行程干涉检查与夹具方案评审。
