手动杠杆式管材冷弯弯管工装结构

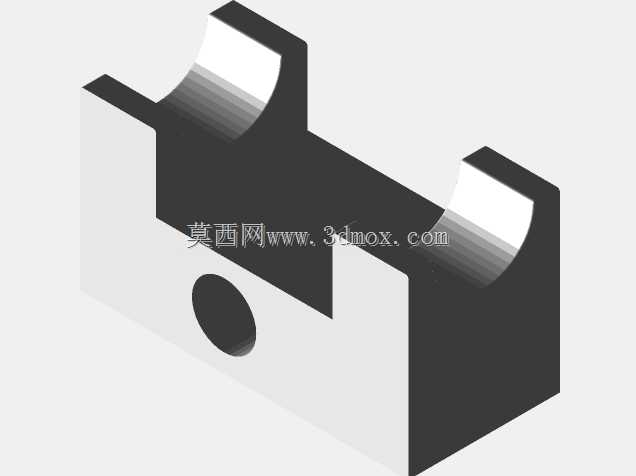

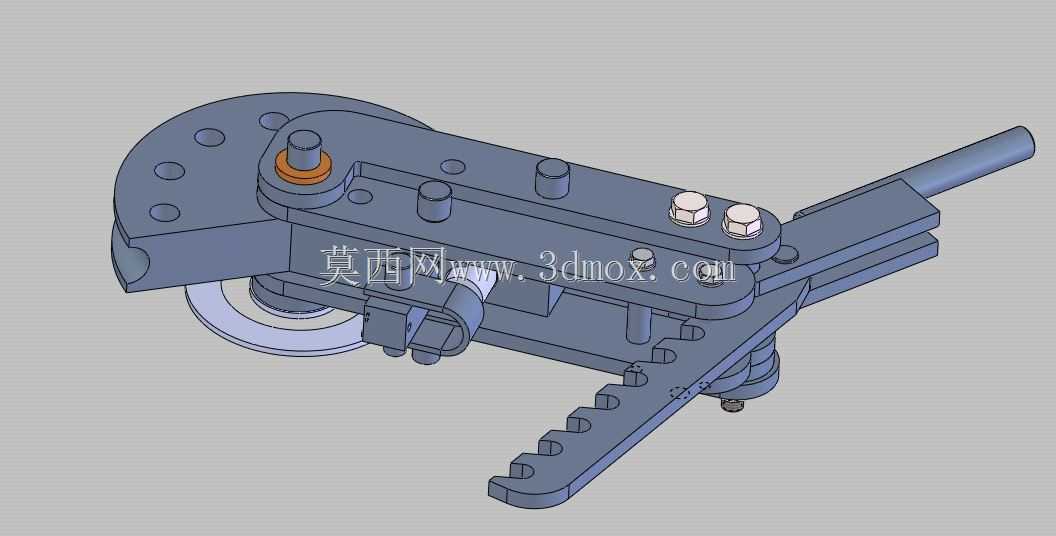

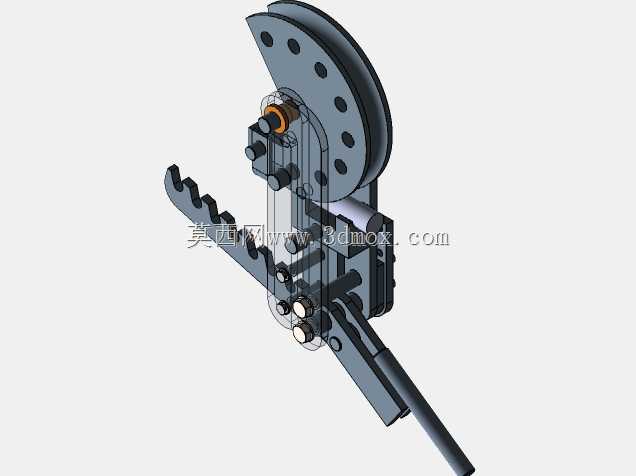

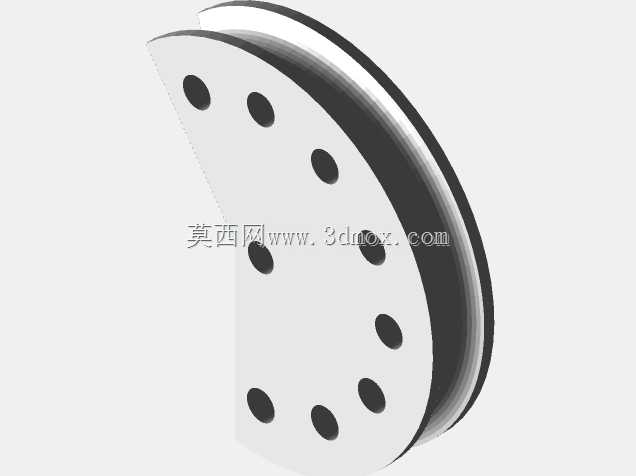

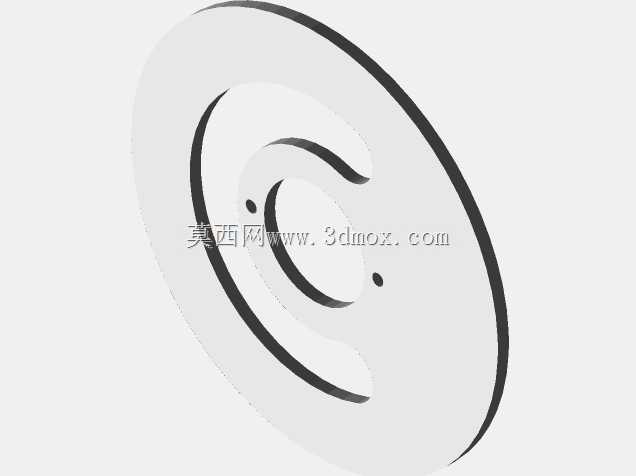

　　这套手动弯管工装面向小批量管件冷弯作业场景，常见于维修车间、五金加工工位、管路预制现场以及户外安装班组，用来把圆管按设定半径弯折成指定角度，不需要外接动力源，依靠杠杆增力完成塑性变形。整机以铰接回转盘作为弯曲核心，盘体上加工有与管材外径匹配的成型圆弧槽，工作时管坯一端由夹块锁定在转盘侧部，随转盘绕主轴回转，中部被固定导向轮约束，另一端穿过长摆臂上的滑动压块，扳动加长手柄后，管材沿成型轮槽被逐步牵引弯曲，变形过程中槽型约束可抑制管壁起皱、截面扁化。

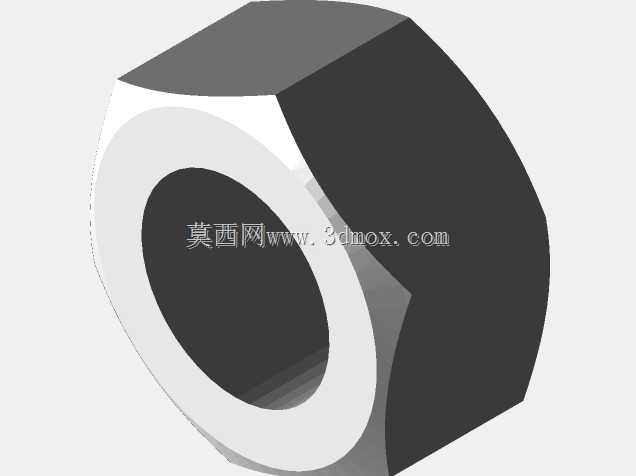

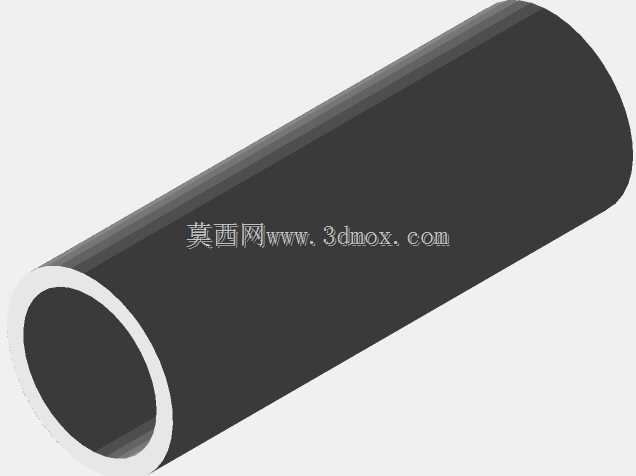

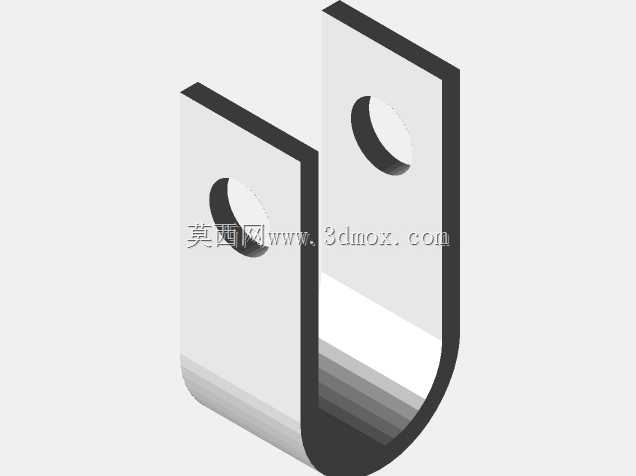

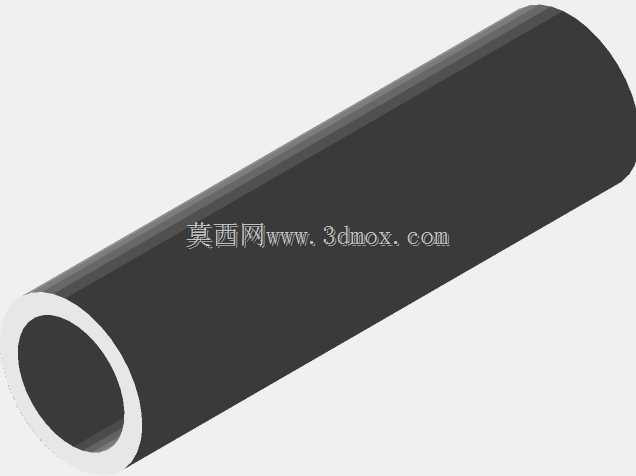

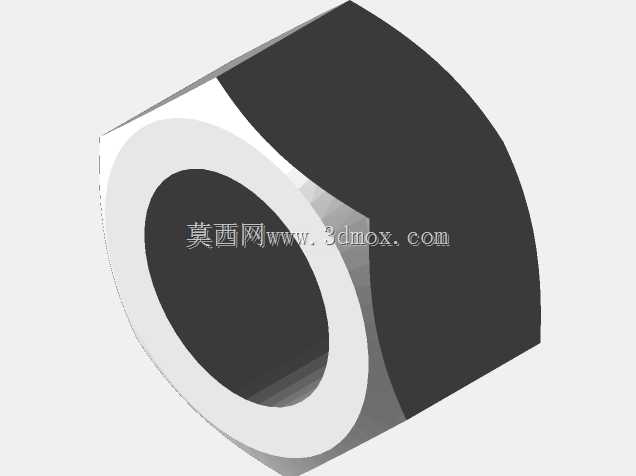

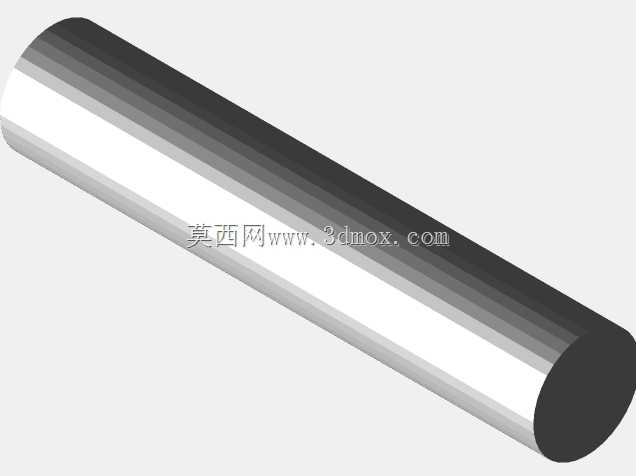

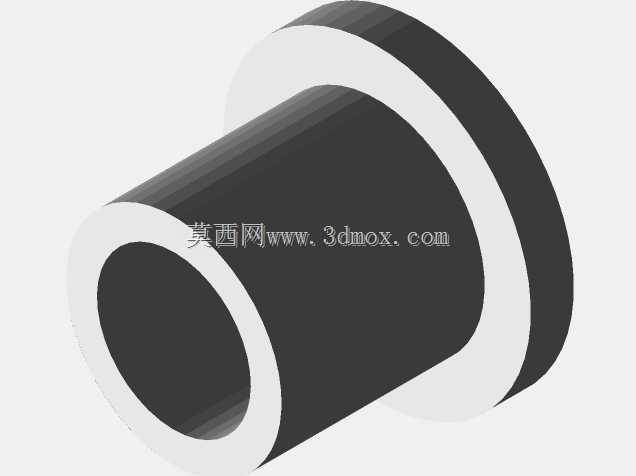

　　从结构布局看，回转主轴采用台阶轴加衬套形式，承受弯曲时的径向载荷与倾覆力矩；底座侧伸出带齿槽的扇形定位板，摆臂上的止动销可落入不同齿位，对应常用弯曲角度，操作者扳动手柄到目标齿位即可锁定角度，避免凭手感造成角度偏差。长摆臂采用双板夹装结构，压块、销轴、锁紧螺母均布置在两板之间，受力路径闭合，悬臂端套入加长力管后可进一步放大力矩，适配壁厚稍大的钢管。成型轮与导向轮均做成可换形式，更换不同槽径的轮体即可对应多种管材规格，轮槽半径按管材弯曲中性层半径设计，兼顾最小弯曲半径与防瘪要求。

　　安装边界方面，底座预留螺栓孔，使用时需固定在钳工台或型钢支架上，台面要承受扳动手柄时的反力；整机展开后手柄回转范围较大，布置工位时需在手柄侧留出操作空间，避免与周边料架干涉。各铰接点采用销轴与耐磨套配合，长期使用后衬套磨损可单独更换；夹块与管坯接触处可加铜垫，防止夹伤管壁。设计这类工装时，先要依据管材外径、壁厚、材料屈服强度核算弯曲力矩，再反推手柄长度与销轴直径，齿板分度要覆盖常用角度并留出过弯回弹补偿量；成型轮槽深取管径的0.6倍左右，过浅易脱管，过深则取件困难。三维建模时需重点核对转盘与压块在极限角度下的运动包络，确认手柄、齿板、管坯三者无干涉，装配关系按实际铰接副定义，便于后续出工程图时直接标注配合公差与销孔位置。
