微型管道式水轮水力发电装置

　　这套微型水轮发电装置主要面向小流量有压水路的能量回收与教学演示场景，结构采用透明壳体配合内置叶轮的同轴布局，两端直接做成外螺纹接口，可串接在家用供水管、淋浴管路、实验台水循环回路或者小型演示管线中，水流沿轴向进入腔体后冲击叶轮旋转，再从另一端流出，不需要额外搭建引水蜗壳，安装门槛很低。

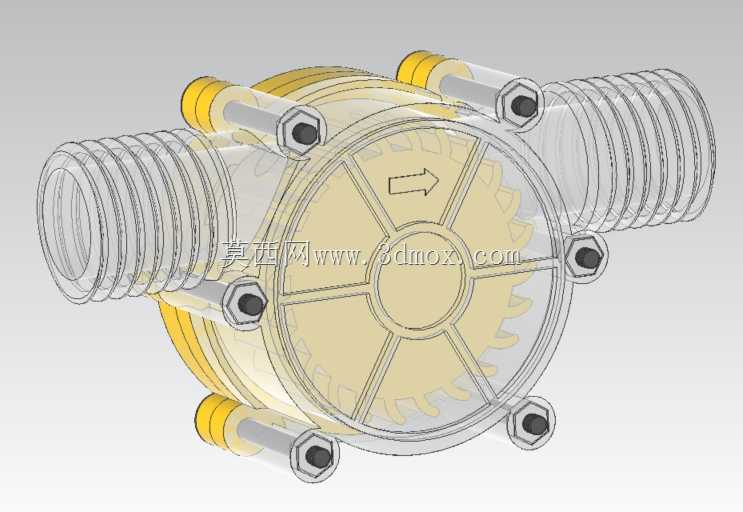

　　从实际用途来看，这类装置并不追求大功率并网输出，更多是把管路中原本白白耗散的余压转换成低压电能，给DIY电子小制作、小型红绿灯指示、传感节点、教学实验负载供电；在创客教学场景里，它能直观展示水能到机械能再到电能的转换过程，学生可以直接透过透明外壳观察叶轮转向、转速随流量和压差的变化，壳体表面模压的流向箭头也能避免装反方向。

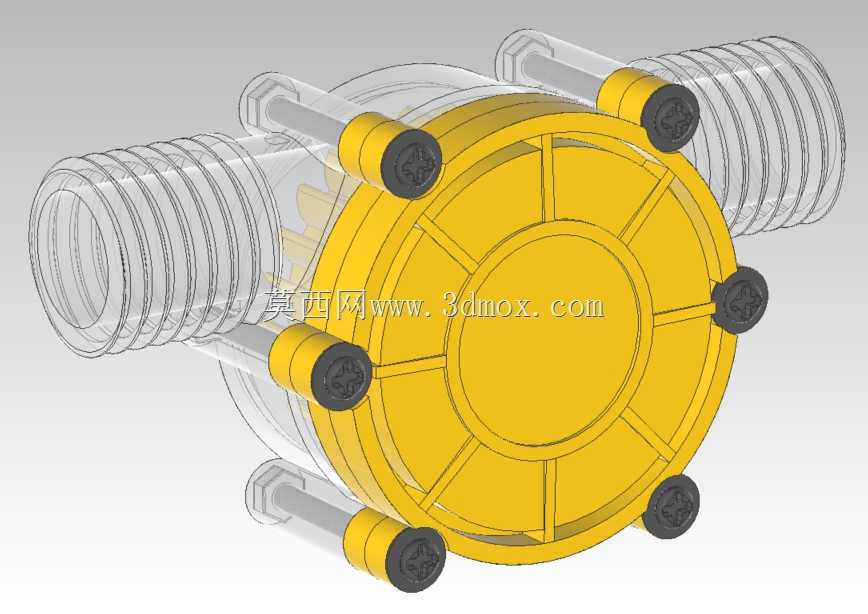

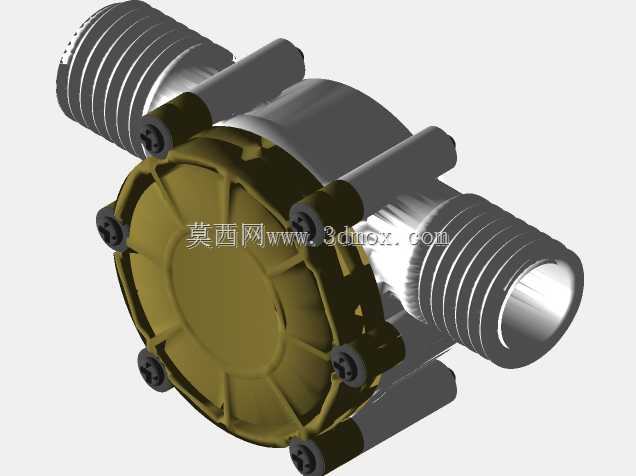

　　结构设计上，外壳分前后两瓣，沿圆周均匀布置六组螺栓加螺母锁紧，中间夹合密封，既保证承压时的连接刚性，又方便拆开清理叶轮水垢、更换密封件；两端螺纹接口的通径和腔体流道做了顺滑过渡，减少入口局部涡流损失。叶轮采用带分隔筋的盘式转轮，叶片沿径向分布，水流冲击后扭矩传递平稳，中心轴位预留了与微型发电机转子对接的安装空间，黄色端盖部分用来容纳发电模组与接线，整体把水路过流部分和电气部分隔离开，降低进水短路风险。

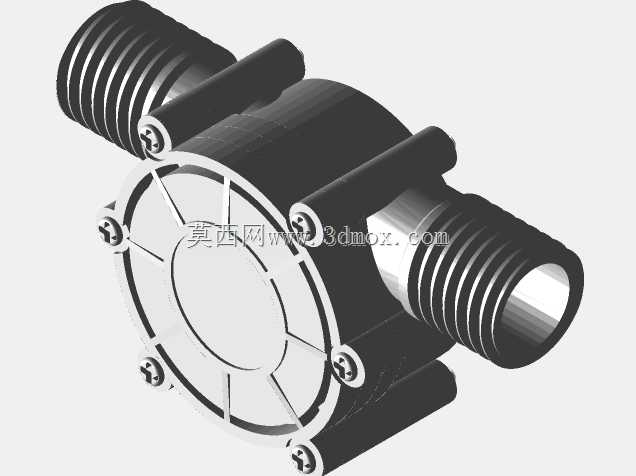

　　外形尺寸方面，整机主体为近似圆柱腔体，两端螺纹接头向外伸出，轴向总长度控制在手掌可握持的范围，径向最大轮廓包含螺栓头部，安装时只需在管路中留出对应长度的直管段，两端螺纹对接后预留扳手拧紧空间即可；圆周上的锁紧螺栓均匀分布，安装姿态不受严格限制，水平、竖直管路都能布置。设计过程中需要重点关注几个边界：一是流道与叶轮的间隙要兼顾转动避让和容积效率，间隙过大会造成水流旁通、出力下降，过小则在水质含杂质时容易卡滞；二是透明壳体材料要满足水路承压和长期耐水要求，锁紧螺栓的预紧力要均匀，避免壳体局部应力开裂；三是两端螺纹接口的规格要和常用软管、硬管接头匹配，保证现场串接时不需要额外改制管件。

　　建模时可以先搭建回转主体骨架，再阵列布置紧固件与接口特征，叶轮部分单独做旋转加阵列叶片，装配后检查叶轮与壳体内壁的运动干涉，同时核对两端接口的同轴度，保证接入管路后不会产生附加安装应力。
