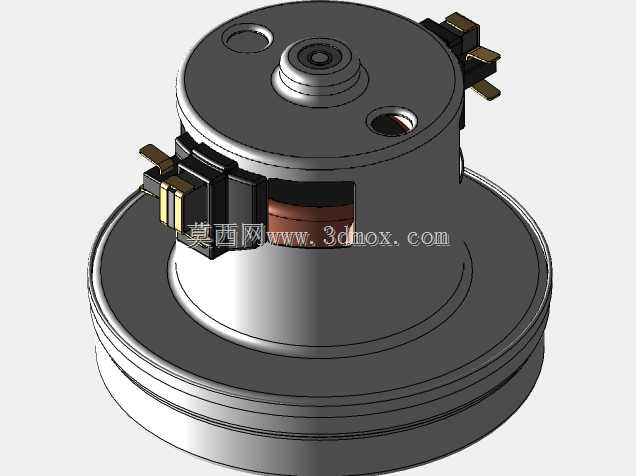

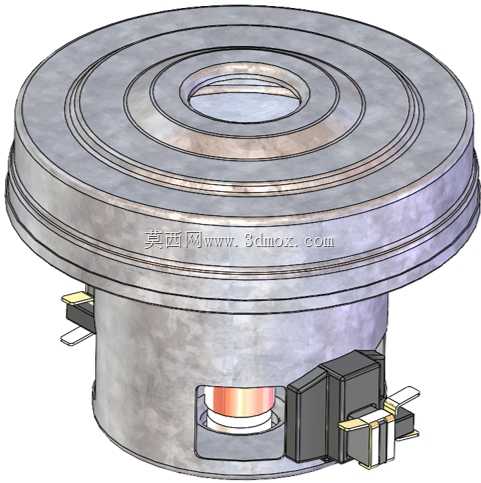

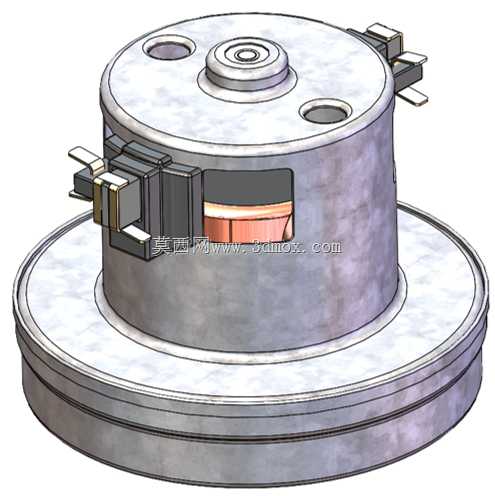

家用真空吸尘器通用130mm交流电机结构

　　这款130mm直径的通用交流电机，主要适配家用立式、卧式真空吸尘器的动力替换与新品开发场景，是吸尘系统核心的动力输出部件，负责为整机提供负压吸尘所需的叶轮驱动扭矩。从实际装机适配角度看，该电机采用上下分层的圆柱式结构布局，下部为直径130mm的法兰式安装底座，底座边缘预留了与吸尘器主机壳定位的环形贴合面，安装时可直接嵌入主机腔的预设安装位，通过底座上的两个对称定位孔完成螺丝固定，无需额外设计转接支架，能适配多数同尺寸规格的老款吸尘器电机替换需求，尤其是部分进口品牌家用吸尘器的售后维修替换场景，可直接匹配原有安装腔的尺寸边界，减少改装工作量。上部的电机主体为同轴圆柱结构，侧面预留了两个对称的电气接线插片位，插片采用标准插拔式结构，

　　可直接对接主机内部的供电线路端子，接线时无需焊接，能提升装配与维修的换件效率。电机顶部设置了同轴的输出轴定位端，输出轴与下部的风轮安装位同轴度公差控制在常规家用电机的通用精度范围内，可直接匹配后向离心风轮的安装孔位，带动风轮高速旋转产生整机所需的工作负压。设计层面，这款电机采用了常见的串激式交流电机结构，外壳采用拉伸金属壳体包裹定子组件，既可以保证结构强度，也能在高速运转时辅助定子散热，侧面预留的开槽可在运转时形成内部风道，带走绕组产生的热量，避免长时间连续工作出现过热问题。从选型适配的角度看，该电机的安装边界尺寸明确，总高度、底座直径、接线端子位置、输出轴尺寸都遵循家用吸尘器电机的通用尺寸规范，结构设计人员在开发新款家用吸尘器时，

　　可直接参考该结构的尺寸参数进行主机腔的结构布局，预留对应的安装空间、走线空间与散热风道，无需从零开始测绘电机结构，能大幅缩短新品开发的结构设计周期。对于维修替换场景，该通用结构可覆盖多数130mm安装直径的家用吸尘器电机替换需求，替换时只需核对接线端子方向、底座安装孔位与输出轴长度，即可完成换装，不需要对原有主机结构进行切削、打孔等改装操作。电机的整体结构紧凑，所有功能部件都集成在圆柱型壳体内部，没有外露的突兀结构，能充分利用吸尘器主机内部的圆柱型安装腔空间，减少无效空间占用，给主机内部的过滤组件、尘杯、线路板预留更多布局余量。
