小型低空固定翼FPV无人飞行器结构设计

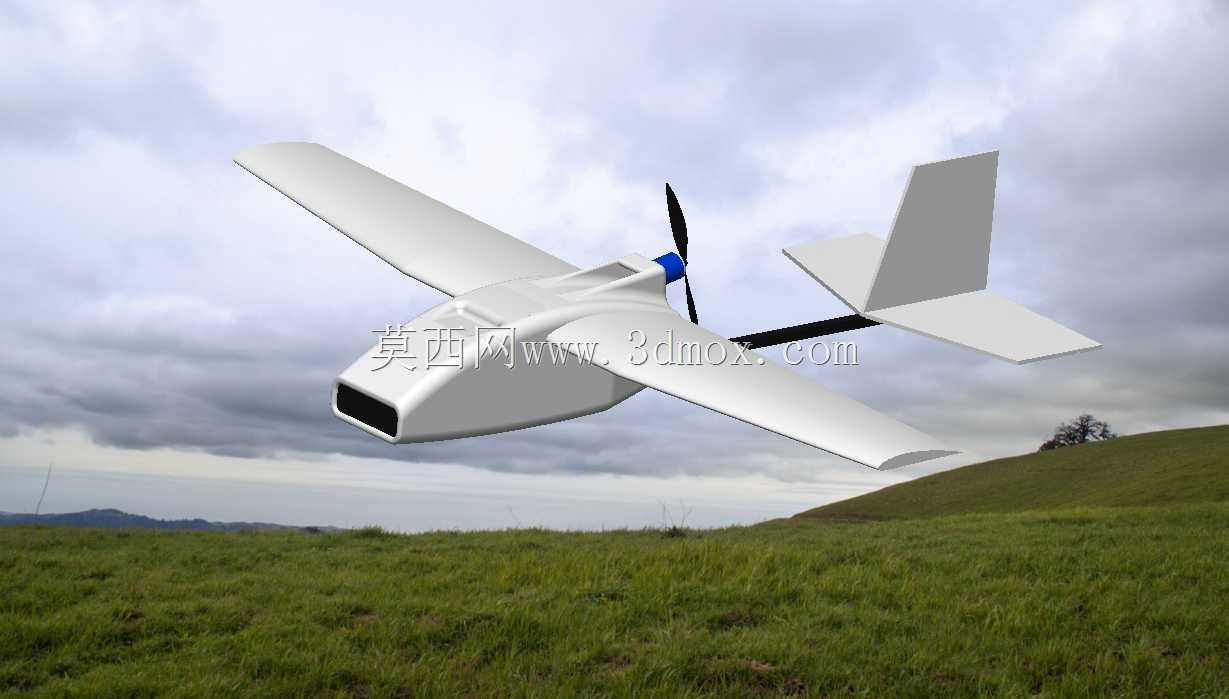

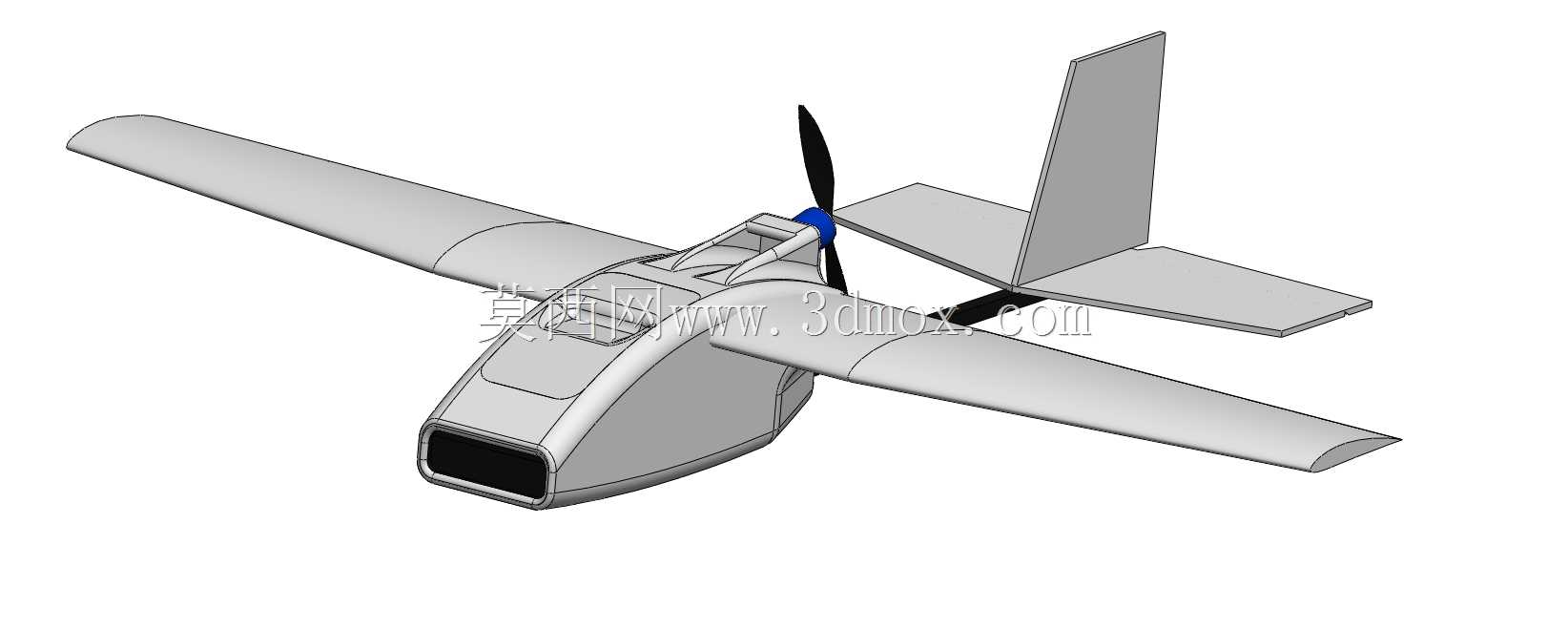

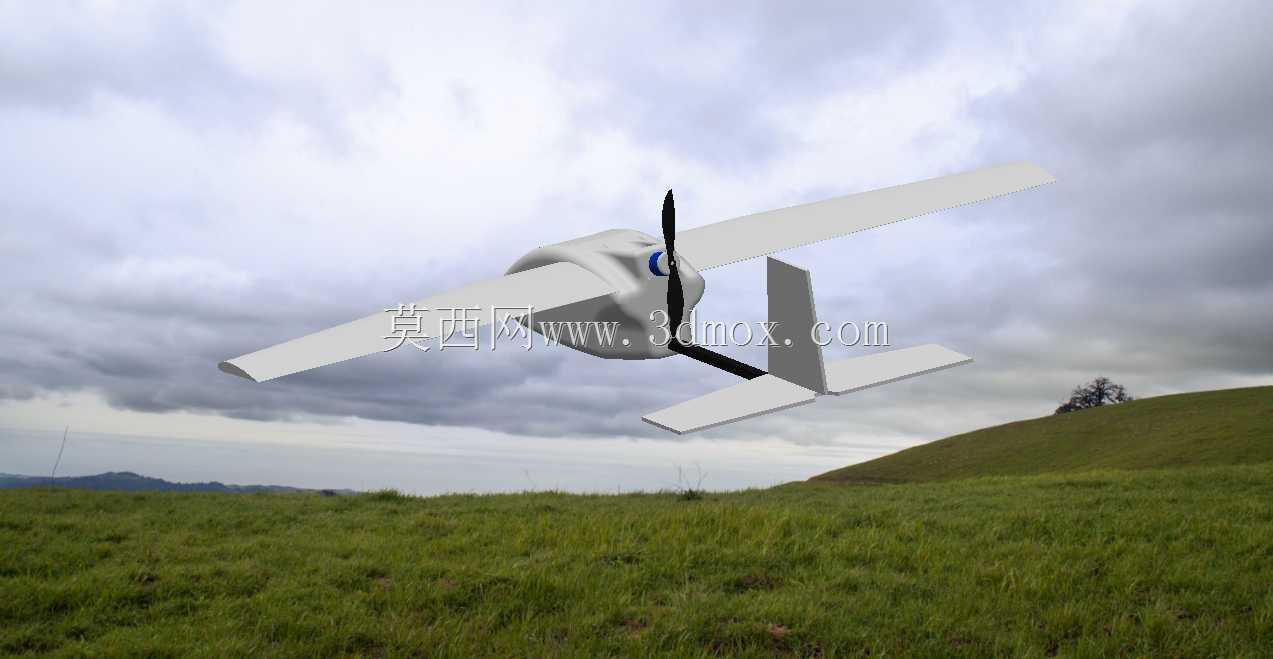

　　该小型低空无人飞行器采用上单翼前拉式常规布局，机身主体采用流线型水滴截面设计，机头位置布置前置动力螺旋桨，搭配后置垂直尾翼与水平尾翼构成完整气动安定面，整机结构紧凑，翼展与机身长度比例控制在适合低空低速飞行的区间，机翼采用平直翼型，起降滑跑距离短，低速升力表现稳定，适合在开阔郊野、厂区周边、农林地块等场景执行低空巡查、第一视角飞行训练、区域航拍测绘作业。

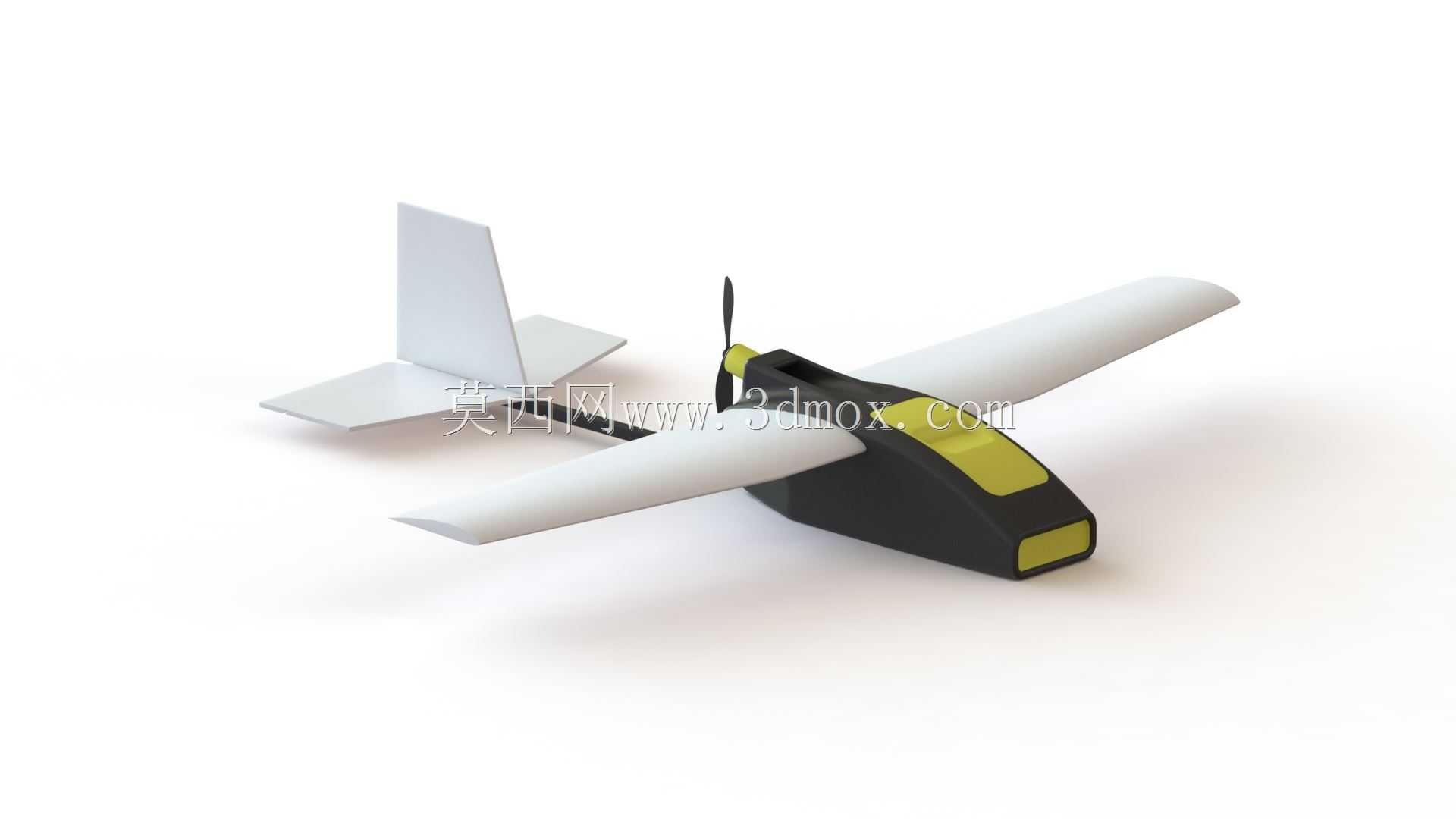

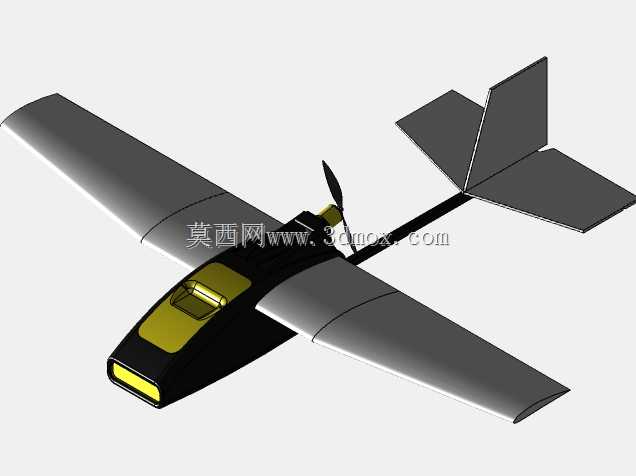

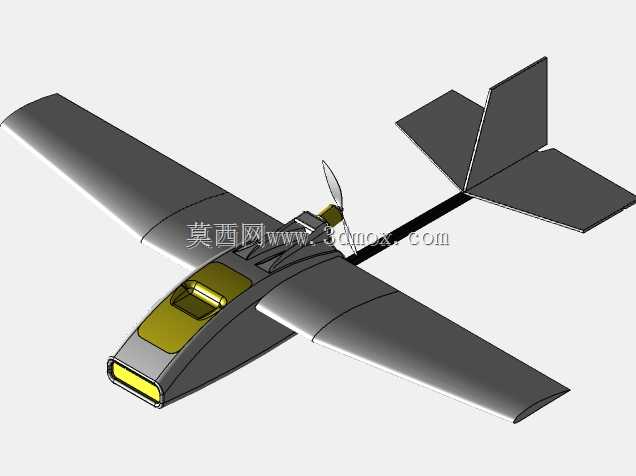

　　从结构建模逻辑来看，机身中段预留了航电设备安装舱，可依次排布飞控主板、锂电池组、图传发射模块与FPV摄像头，机头下方的凸起舱段专门适配摄像头的前向视野，避免螺旋桨气流与机身遮挡拍摄视角；机身外壳采用分块式造型，黑黄配色的舱盖区域可作为快拆检修口，日常更换电池、调试航电时无需拆解整机主结构。机翼与机身采用插接式装配接口，机翼根部预留对接定位面，运输存储时可将机翼快速拆下，大幅缩小外包装尺寸，外场作业时单人即可完成组装与调试。

　　尾翼部分采用垂直安定面加水平安定面的十字尾布局，垂尾提供航向稳定力矩，平尾控制俯仰姿态，左右副翼布置于机翼后缘外侧，配合尾翼舵面完成滚转、转向、爬升等飞行动作，各舵面的铰接位置在三维模型中均预留了舵机安装槽与连杆走线路径，结构设计时同步考虑了舵件的安装边界，避免后续装机出现干涉。动力段前置布局将电机座集成在机头防火舱位置，螺旋桨旋转平面与机头保持安全间距，前拉动力的气流可直接冲刷机翼前缘，提升低速飞行时的舵面操控效率。

　　整机外形边界设计充分考虑便携性，机身底部预留平滑的着陆接触面，可配合简易起落架完成滑跑起降，也可拆除起落架采用手抛起飞、伞降回收的方式作业，适配不同野外场地条件。建模过程中所有气动面、舱段、对接接口均按实际装机逻辑拆分，结构工程师可直接在此基础上细化碳纤机架、蒙皮成型、航电布置等详细设计，也可用于验证低空小型固定翼无人机的布局合理性与装配干涉情况。
