大型长航时察打一体无人机外观结构

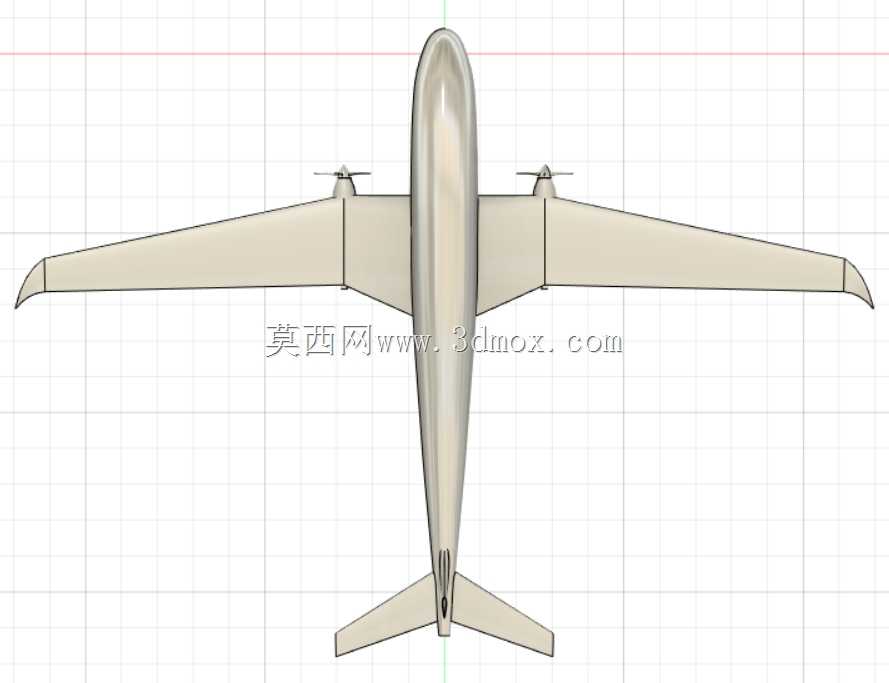

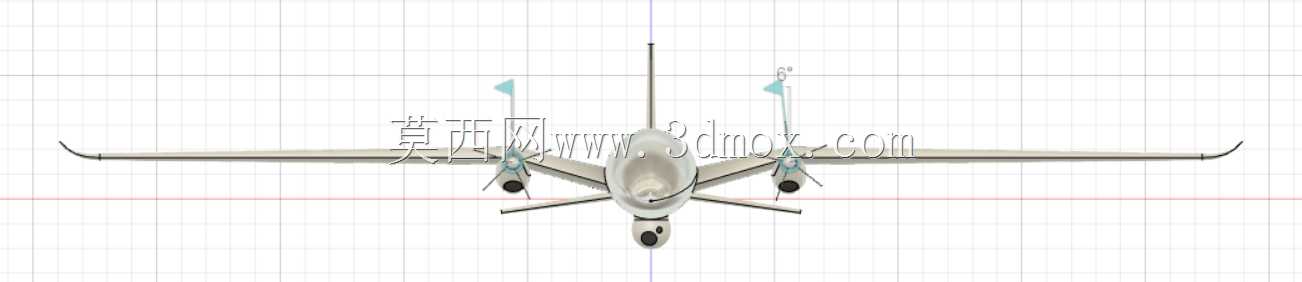

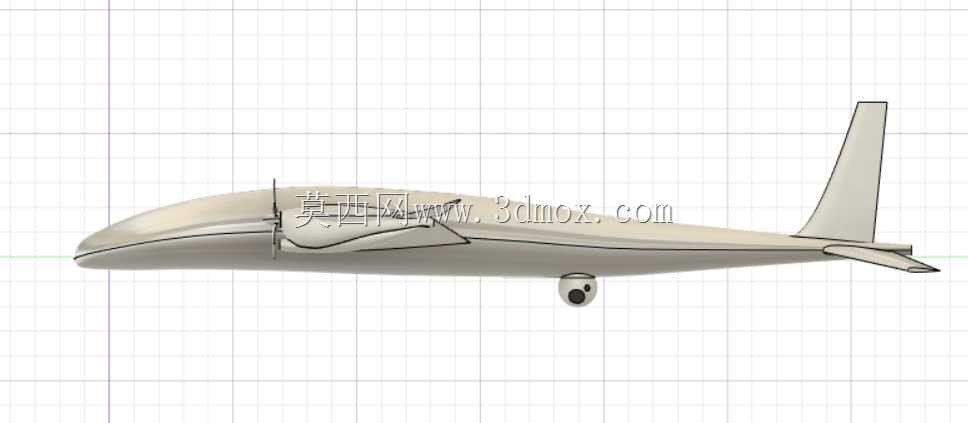

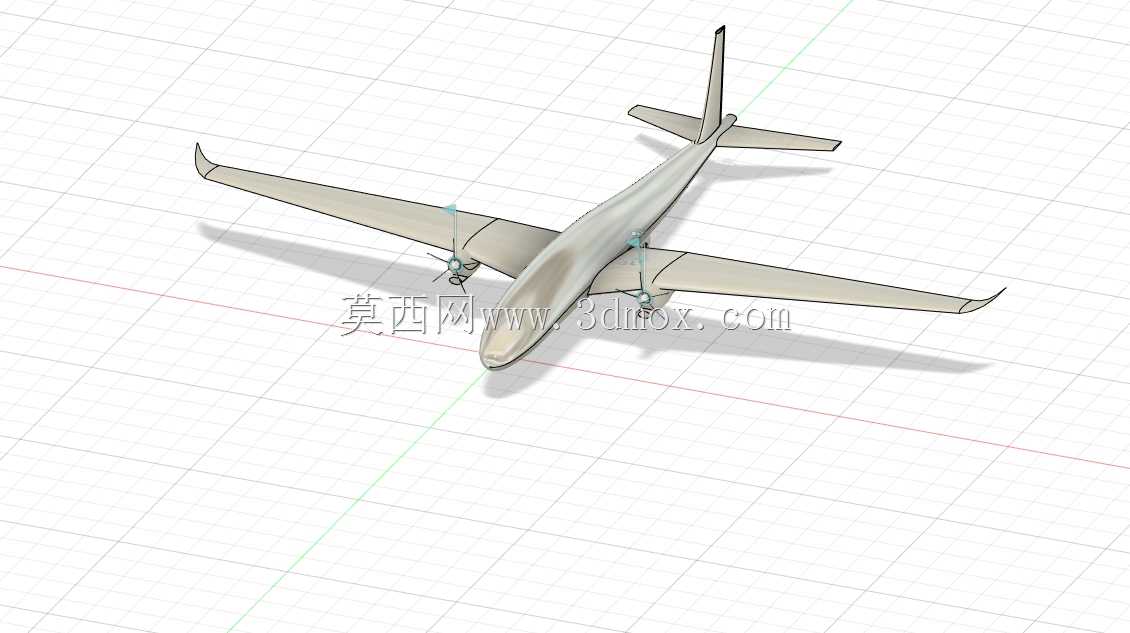

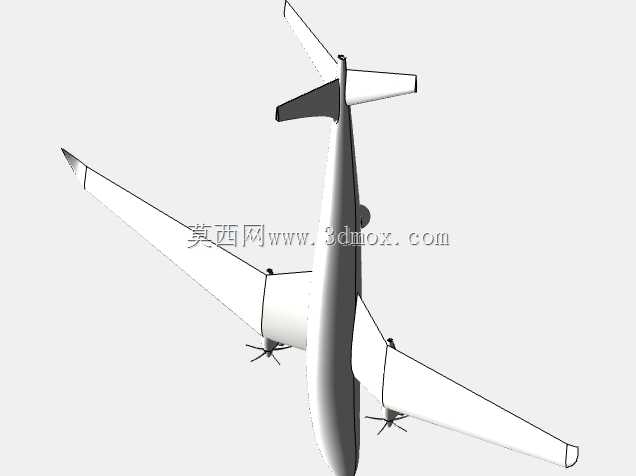

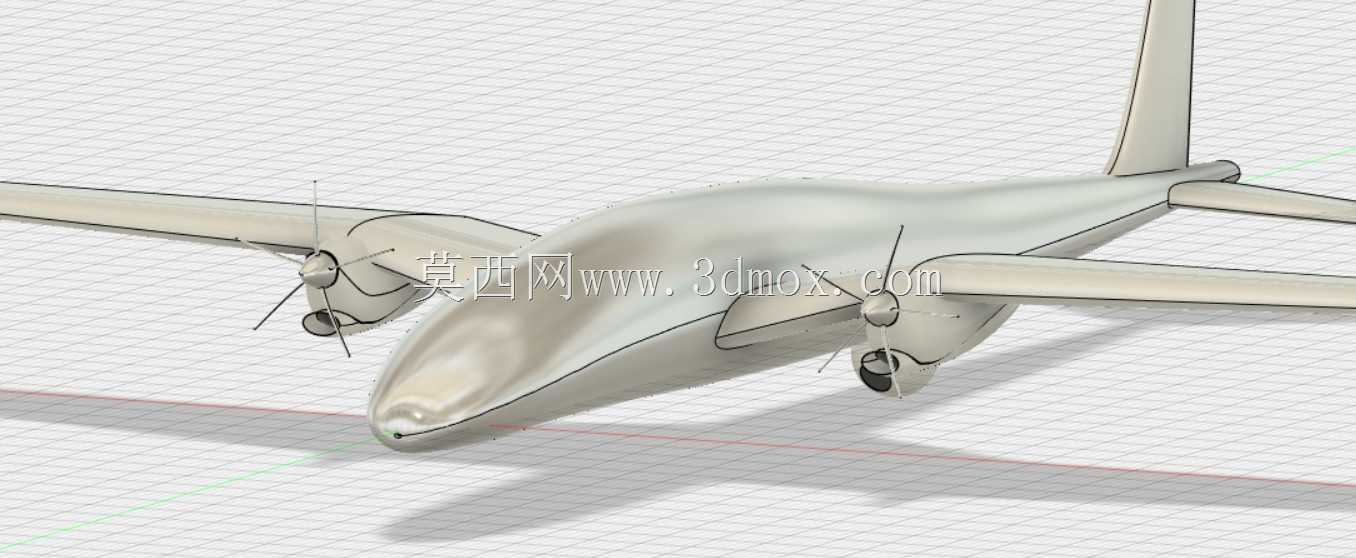

　　该套三维作品还原的是一型大型中空长航时固定翼无人机，整体采用上单翼、双尾撑常规布局，机身沿航向呈细长流线纺锤形，机头段圆润过渡以容纳光电探测舱与任务航电，中后段布置动力燃油与飞控设备舱，机腹预留多处任务挂点接口，可根据任务剖面挂载光电吊舱、合成孔径雷达或小型制导弹药。机翼采用大展弦比平直翼设计，翼尖带有明显上反小翼，能够在低速巡航状态下获得较高升阻比，降低单位航程油耗；机翼主梁与机身对接区域在模型中保留了清晰的结构分界，翼下发动机短舱通过吊挂支架与机翼承力盒段连接，支架外形做了整流修形，避免支架与机翼下表面之间出现突兀气流分离。两台活塞动力装置分别安装于左右机翼短舱内，螺旋桨旋转平面与机翼前缘保持安全间距，短舱尾部延伸出尾撑结构，

　　向后连接水平尾翼与双垂尾；垂尾布置在尾撑末端，平尾贯通两侧尾撑，这种布局能够在机身长度受限的情况下保证尾臂长度，提升俯仰与偏航操纵力矩，同时避免单发动力故障时推力不对称带来的过度配平压力。起落架采用前三点式构型，前起落架位于机头下方，主起落架支柱从机翼短舱附近向下收放，机轮尺寸与起飞重量、跑道承载能力相匹配，起降阶段可承受较大垂直冲击。从工程使用场景看，这类平台主要承担边境巡逻、海域监视、灾情核查、地理测绘、通信中继等长航时任务，设计时需要在续航时间、任务载荷重量和结构重量之间反复平衡：机翼展长较大，装配和运输时通常要考虑机翼分段对接边界；机身腹部挂点间距、离地高度和挂物外形会直接影响地面保障设备布置；尾翼与螺旋桨之间的轴向距离、

　　垂尾高度也决定了地面转弯和停机系留时的安全空间。模型对机身曲面、翼型过渡、短舱整流、尾撑连接和挂点位置均有较完整表达，可用于总体布置校核、展示动画制作、地面保障方案推演，也能作为无人机外形设计、气动布局分析和结构分区讨论的参考对象。
