手动杠杆式小型压装铆接压力机结构

　　这套手动压力机结构面向小吨位、低频次的工位压装作业，常见于五金件铆接、销轴压入、铭牌冲字、小件校直以及铆钉孔位的眼索环压装场景。整机不依赖气源、液压站或电机驱动，操作者通过长手柄施加较小的握持力，经杠杆放大后在压头端获得足够的轴向工作载荷，适合装配线旁、维修工位、教学实训以及小批量试制环节使用。

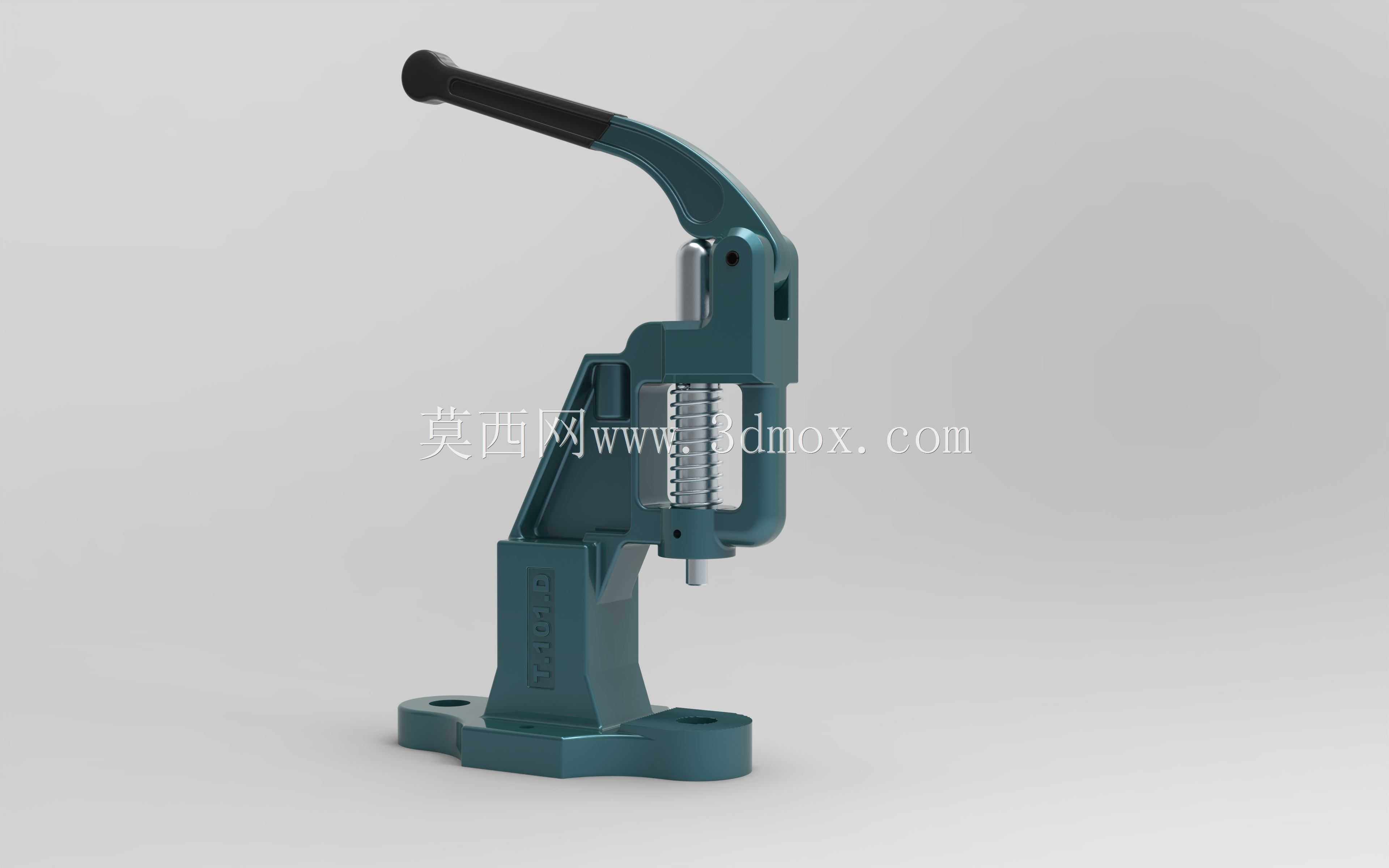

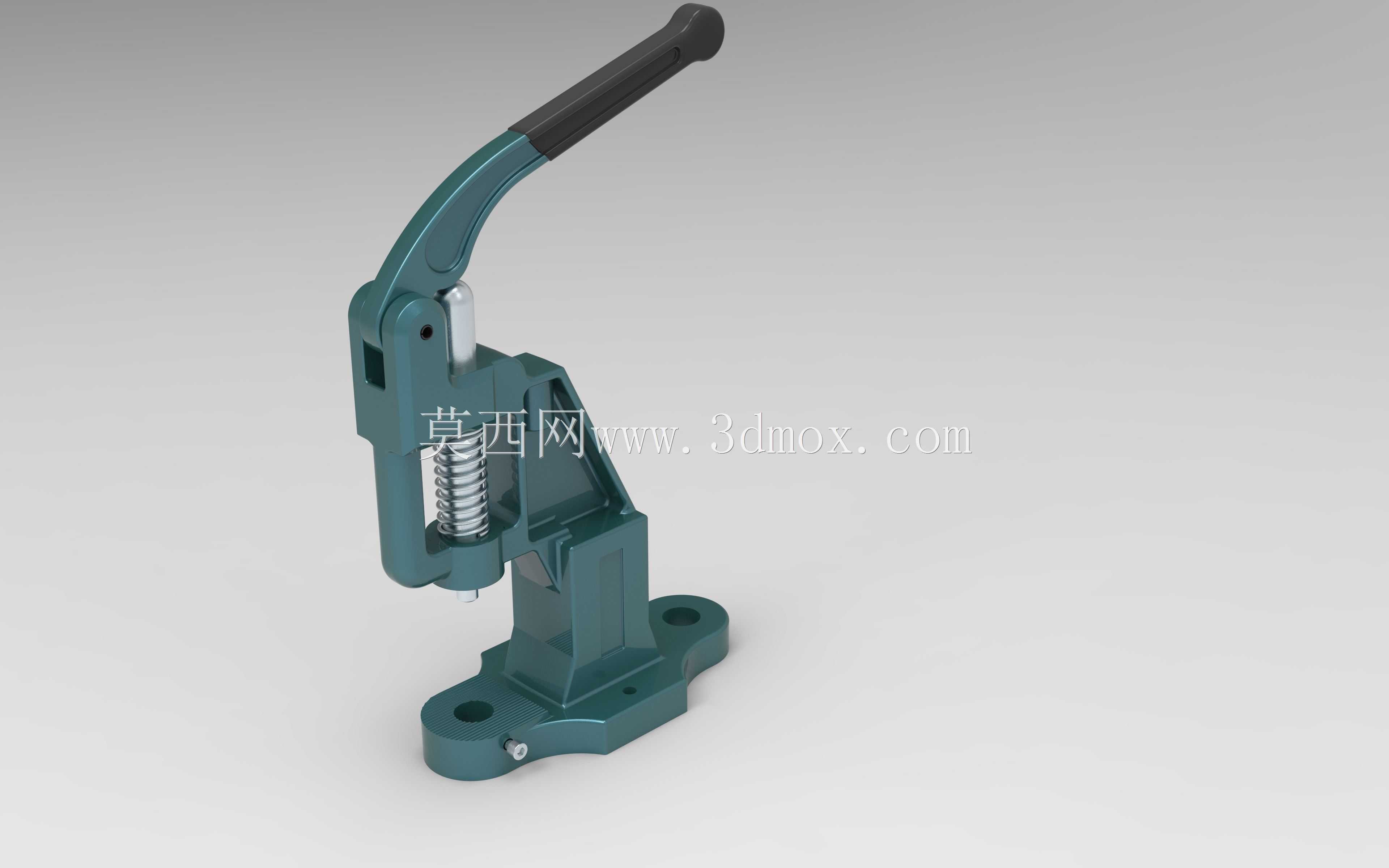

　　从结构布置看，设备采用立式C形开口机身，压头沿机身导向段做直线往复运动，工作区前方和侧向保持开放，便于取放工件并观察压入过程。底座为整体承力件，两端设置安装孔，可通过螺栓固定在工作台或专用支架上；底座平面同时承担工件支承作用，压头中心线与底座承压区对正，避免压装过程中产生偏载力矩。机身内部布置压缩弹簧，压头完成下行动作后，弹簧提供复位力，使压头和手柄自动回到上止点，减少操作者回程动作。

　　杠杆铰接点的位置经过力臂匹配，手柄末端设置防滑握持套，长时间操作时可降低手部局部压强。压头端部采用可更换思路，实际工程中可根据工序更换平压头、冲头、定位销或铆接端头，使同一台设备覆盖压装、冲孔、铆合、简单冲压等多种轻载工艺。机身侧壁预留观察与装配空间，弹簧、销轴、压头导向段的装配关系清晰，便于维护时拆解检查。

　　安装边界方面，底座 footprint 需落在平整工作台面上，地脚孔间距决定固定螺栓位置；机身高度方向要预留手柄上下摆动空间，后方不能紧贴墙面，侧向则需保证工件送入和取出通道。压头下行极限应根据工件高度调整，避免压头与底座刚性碰撞。选型时重点核对公称压力、喉口深度、闭合高度、压头行程和底座安装孔位，其中喉口深度决定可加工工件边缘到压头中心的最大距离，闭合高度决定模具或夹具的叠放范围。

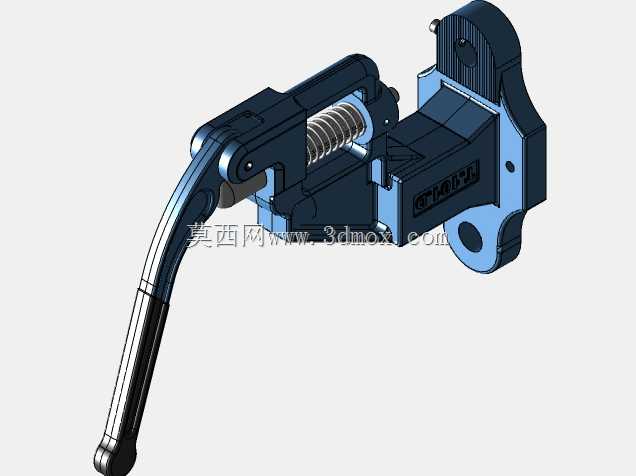

　　建模时将机身、手柄、连杆、压头、弹簧、销轴和底脚分别建立独立零件，铰接处按同轴关系装配，弹簧按工作压缩状态表达，压头与导向孔保留合理配合间隙。该结构对理解手动增力机构、C形机架受力、复位弹簧布置以及小型工装集成具有直接参考价值。
