小型台式液压压装设备整机结构

　　这套小型液压压装设备面向维修工位、教学实训、小批量试制和轻型装配场景，主要用于轴套压入、销钉装配、薄板校平、小件拆卸以及简单成形作业。设备采用台式框架布局，核心思路是把千斤顶的顶升动作转化为稳定可控的垂直压制力，同时通过工作台、导向销和机架约束工件位置，避免压装过程中出现偏载、滑移或受力方向偏离。

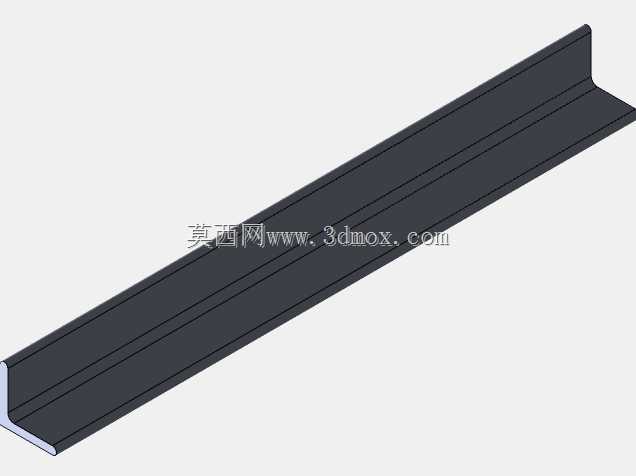

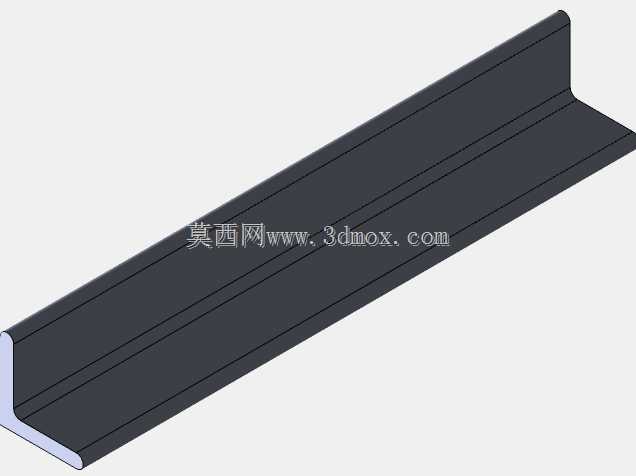

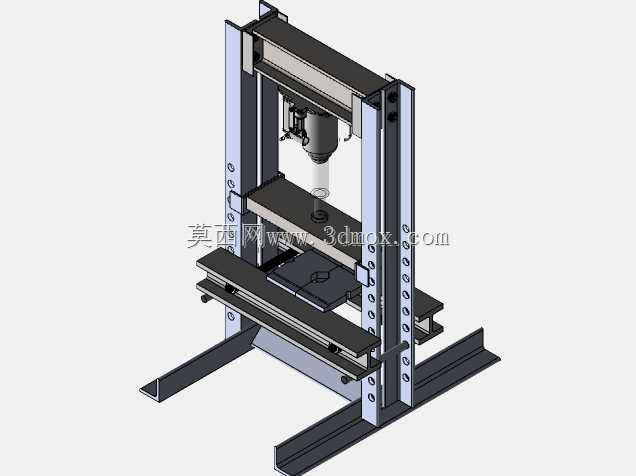

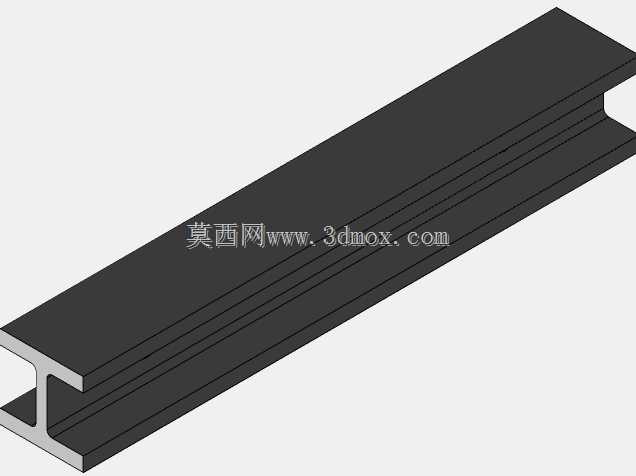

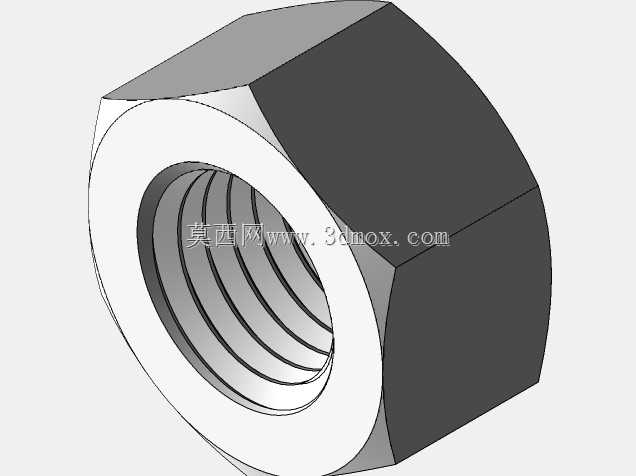

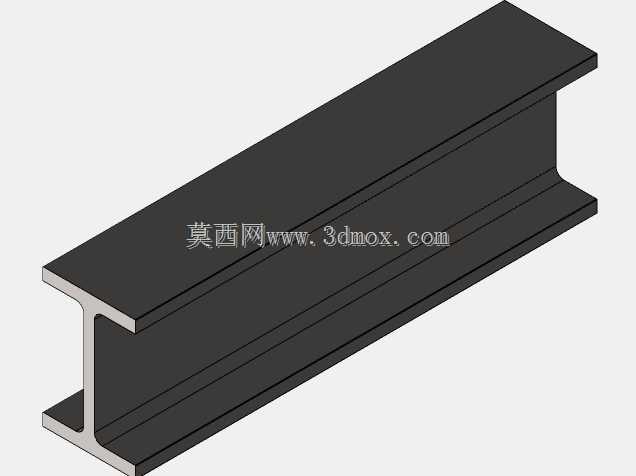

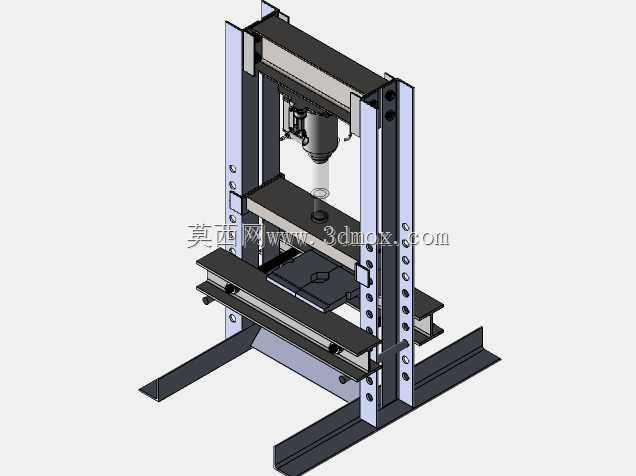

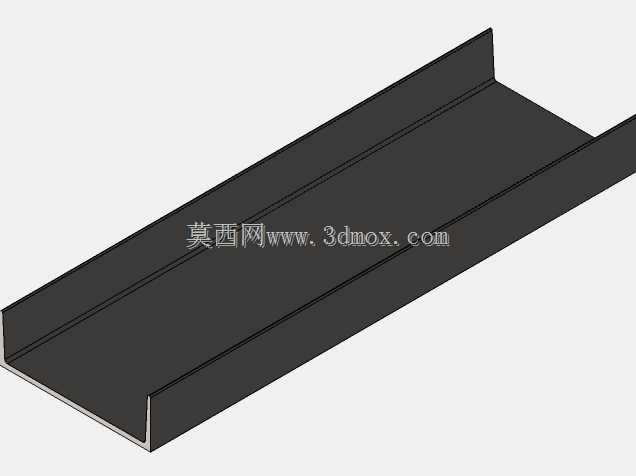

　　从结构布置看，整机由承载框架、液压顶升部件、活动压头、工作台面、定位销孔和基础连接件组成。框架承担闭合载荷，立柱与横梁形成受力回路，压头沿固定方向运动，工件放置在工作台中央后，压力沿竖直轴线传递。相比直接手持千斤顶作业，这种布置能够把反作用力封闭在机架内部，操作人员只需控制顶升过程，不必额外承担支撑和对位工作。

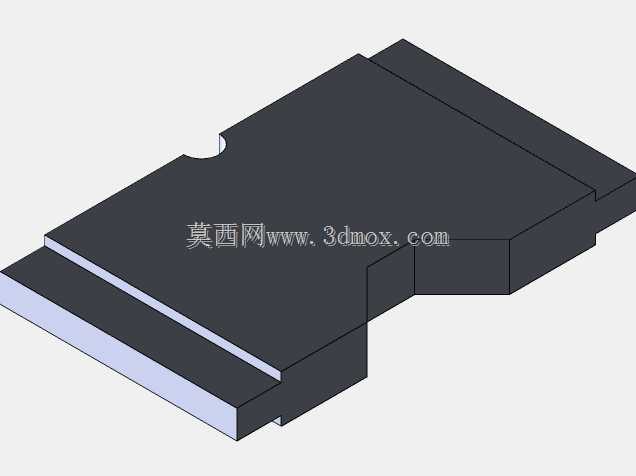

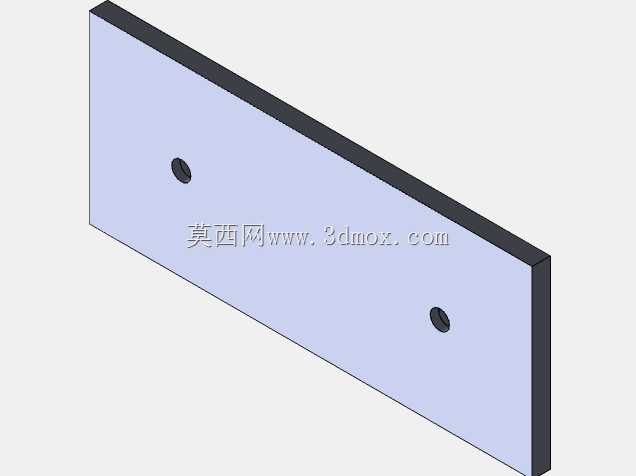

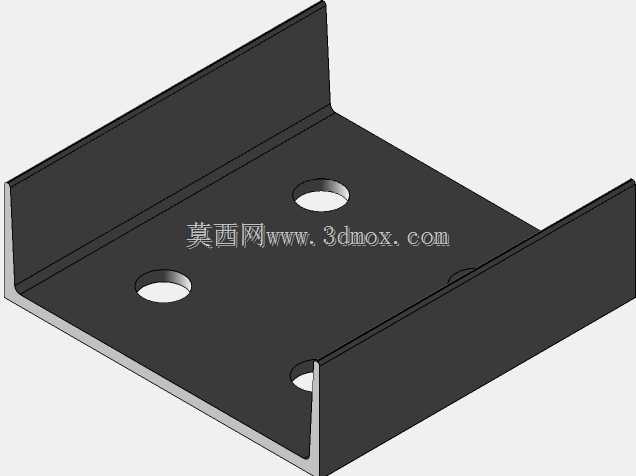

　　工作台区域是设计重点之一。台面需要兼顾工件承载、定位和避让：平面区域用于放置垫块、夹具或待压零件，销孔用于安装定位销，限制工件在水平方向的自由度；中部或对应压头轴线的位置则需考虑压头下行余量，防止过压时直接损伤台面。实际建模时，工作台厚度、孔位间距和边缘支撑宽度都要与额定压制力匹配，过薄会引起台面挠曲，孔位过近则会削弱局部截面。

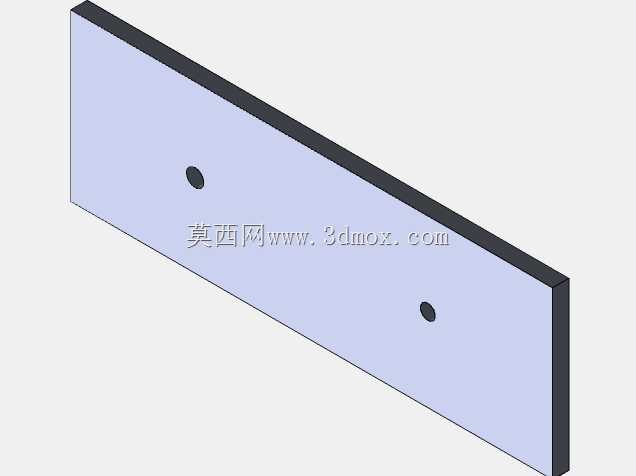

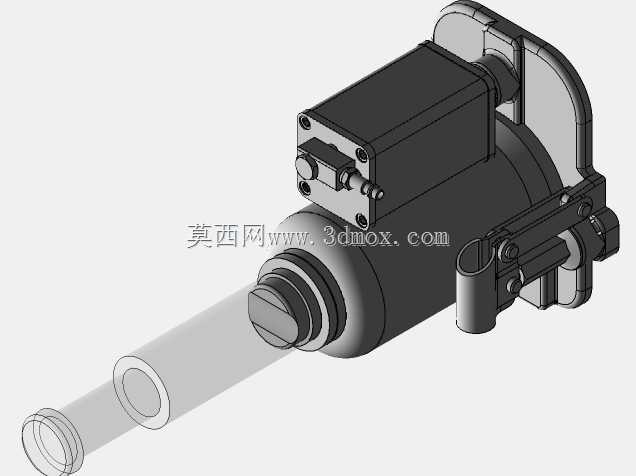

　　压头部分采用可替换或可调整的思路，便于适应不同直径的衬套、轴承、销轴和小型冲压件。压头与千斤顶输出端之间应保证同轴度，侧向间隙不宜过大，否则在压装长轴类零件时容易产生弯矩。机架顶部和底部的连接区域需要关注应力集中，尤其是焊缝、螺栓孔和转角位置，在三维结构中应保留合理过渡，避免把载荷集中在单薄立板上。

　　安装边界方面，该设备属于台式轻型压机，占地长度和宽度主要由底座框架决定，高度则取决于千斤顶闭合高度、压头行程以及工件最大开口。布置时应在正面保留取放工件空间，在侧面保留千斤顶操作和维护空间，底部需要固定在平整工作台或承重支架上。若用于连续作业，还应在台面周围设置挡油、清洁和夹具安装位置。

　　建模过程中，液压件不必只按外观摆放，而应围绕运动关系检查：千斤顶最低位时压头不得与台面干涉，最高位时仍需保留导向和支撑；工件、垫块、压头三者应形成清晰受力链；销孔位置要与常见工装基准对应。整机结构强调实用、可装配和可维护，适合作为轻型压装设备方案、液压工装设计以及机架受力分析的参考。
