工业焊接用高压氮气储气钢瓶结构

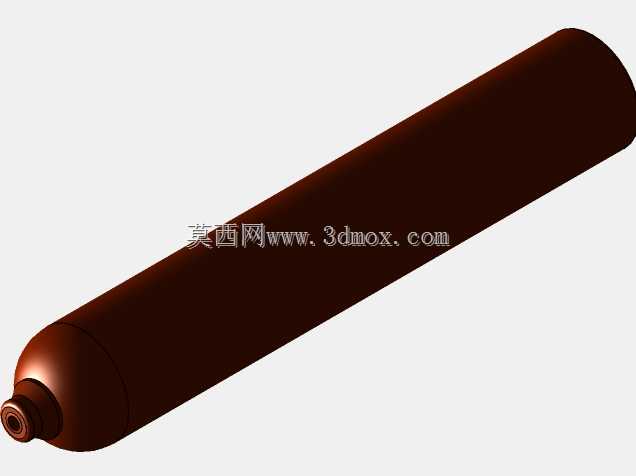

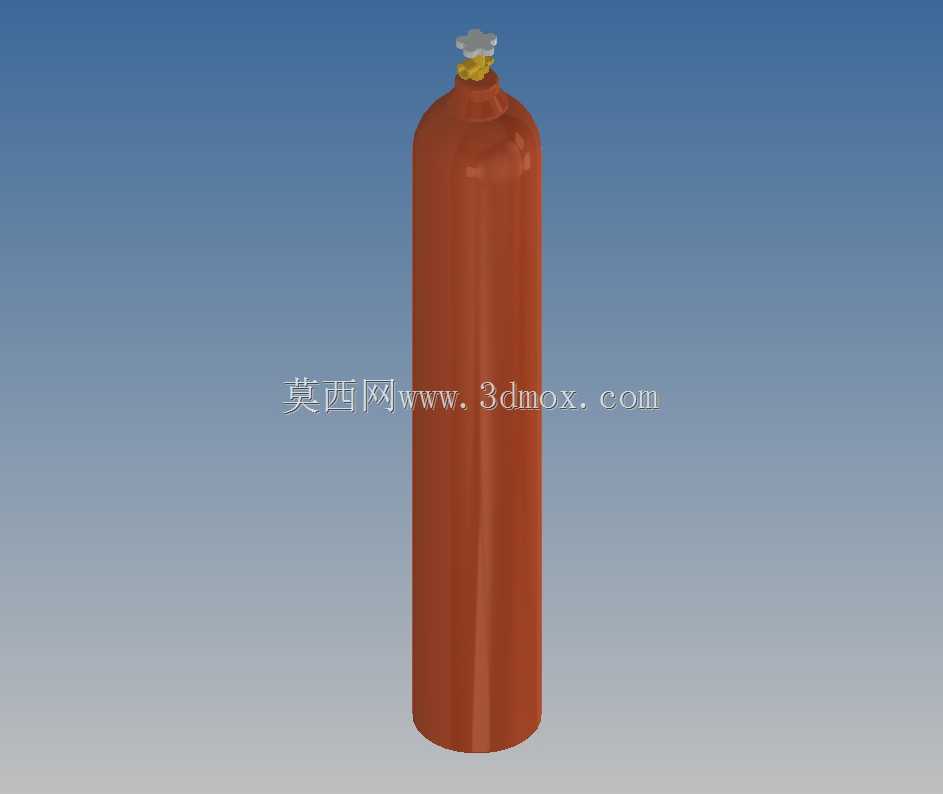

　　该三维模型还原了车间焊接工位常用的高压氮气储气钢瓶整体结构，建模过程中优先保证瓶体主体轮廓、顶部阀组装配关系与现场实物一致，可直接用于车间布局规划、焊接工位工装排布、厂区安全通道推演等场景的装配校核工作。从现场使用逻辑来看，这类钢瓶常布置在手工电弧焊、气体保护焊作业区旁，也可在管道吹扫、工件气密性测试、小型气动工装供气管路中作为临时高压气源载体，瓶身直立放置时需匹配防倾倒固定支架，建模时预留了瓶身中部、下部两处抱箍安装的空间边界，方便后续配套固定架、移动推车的结构设计联动。外形层面，瓶体采用等径直筒加两端旋压封头的经典压力容器构型，主体长径比按照车间常用40升工业钢瓶的实物比例搭建，直筒段占据瓶身绝大部分高度，底部为内凹圆弧封底，

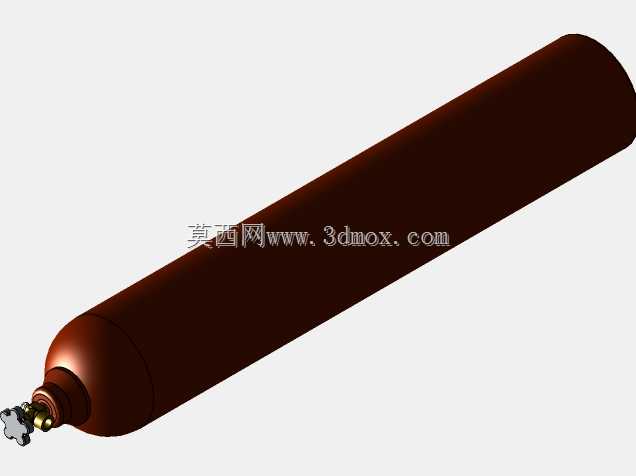

　　可平稳直立放置在平整地面，顶部收口锥段过渡到瓶阀安装座，阀组部分还原了手轮、阀体、出气接口的层级结构，手轮的防滑棱边、阀杆的伸出长度都按照实际操作空间做了还原，避免后续布局时出现阀门操作空间不足的干涉问题。设计思路上没有做多余的异形修饰，完全贴合标准工业气瓶的通用形态，直筒外壁光滑无额外凸起，既符合压力容器冲压成型的工艺特性，也方便搬运、捆扎、套设防震胶圈；瓶身外径统一，配套的减压阀、回火防止器、输气软管都可以按照标准接口尺寸在模型顶部装配，不需要额外调整适配。在设备排布阶段，将该模型放入车间三维布局文件中，可以快速核对钢瓶与焊接操作机、工件堆放区、人行通道的安全间距，直立状态下的占地边界仅为瓶底圆形投影区域，搭配移动小推车使用时，

　　也可以基于瓶身直筒段的外径匹配推车抱箍的开合尺寸，顶部手轮的最高轮廓点也做了明确建模，能准确校验车间低位管线、横梁下方的通行净空。模型同时兼顾了不同工业气瓶的通用外形特征，除氮气工况外，同构型的氩气、二氧化碳压缩气瓶都可复用该主体结构，仅需调整瓶身标识色即可适配不同工位的气源展示需求，结构拆分逻辑清晰，瓶体、顶部阀门、手轮各自独立，后续做工程剖切、爆炸视图演示时，可以直接展示钢瓶的承压腔体与阀控组件的装配关系，为压力容器安全操作培训、工位气源系统设计提供直观的三维参照。
