气动双隔膜流体输送泵结构设计

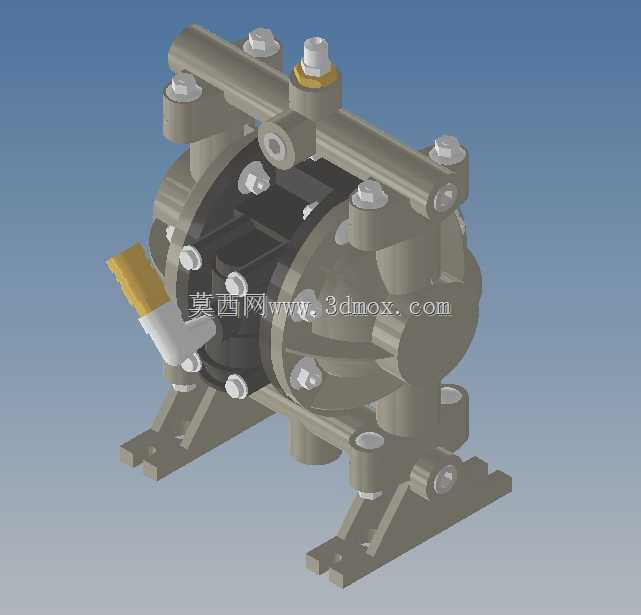

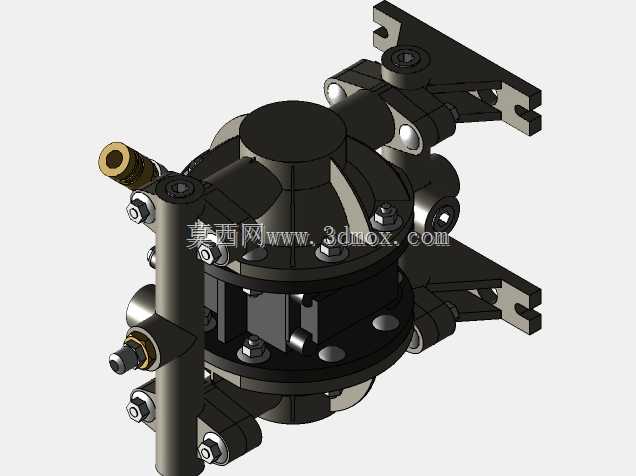

　　这套气动双隔膜泵的三维结构完整还原了现场常用的非金属壳体输送泵形态，整机采用左右对称的腔室布局，中部为气阀分配段，两侧对称布置隔膜工作腔，进出流道沿泵体轴向与侧向预留接口，底部自带一体式支撑脚架，可直接落地放置或通过脚架预留孔位锁附在设备机架、移动料车或者工位操作台面上。从现场使用场景来看，这类泵大量出现在涂装车间的涂料循环输送、化工工段的弱腐蚀性溶剂转料、污水处理环节的药剂投加以及食品产线的粘稠物料转运工位，依靠压缩空气作为动力源，不需要接入电机电源，在防爆要求高的喷房、有机溶剂存放区使用时，不会产生电火花风险，相比电动离心泵更适配易燃易爆、工位频繁移动的作业环境。

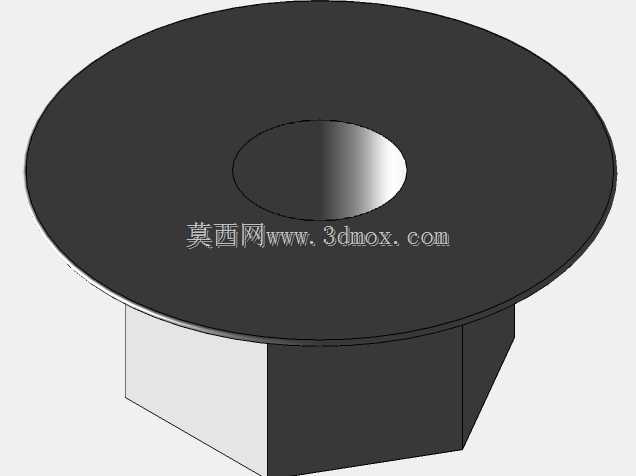

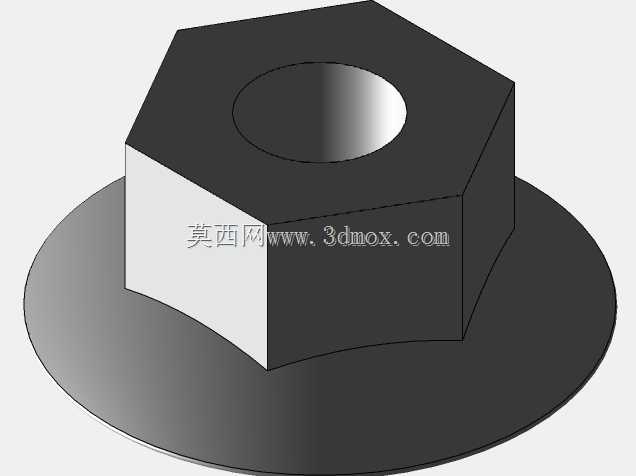

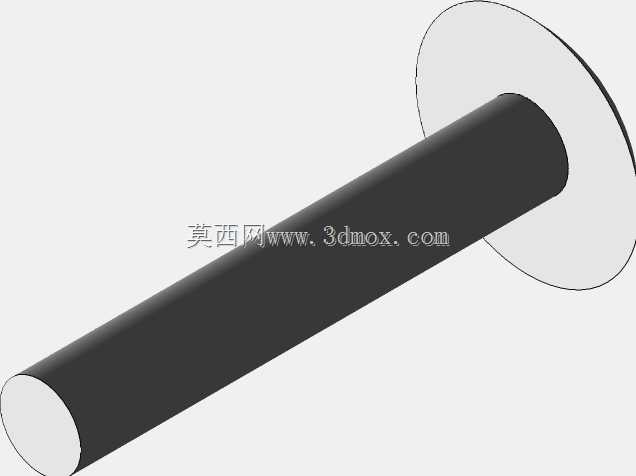

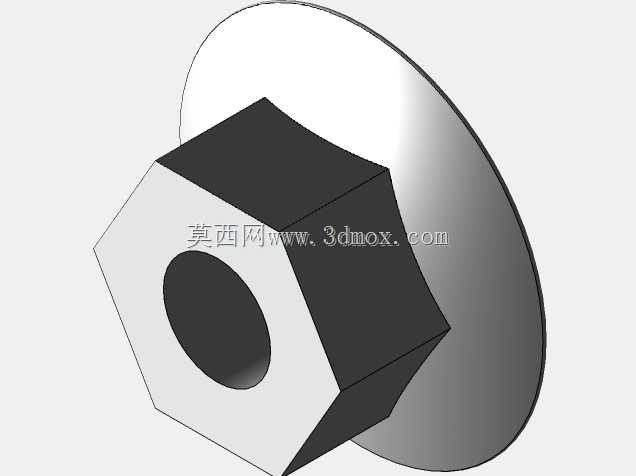

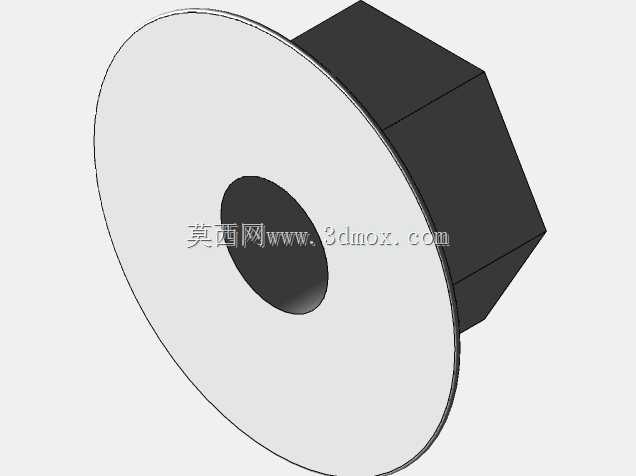

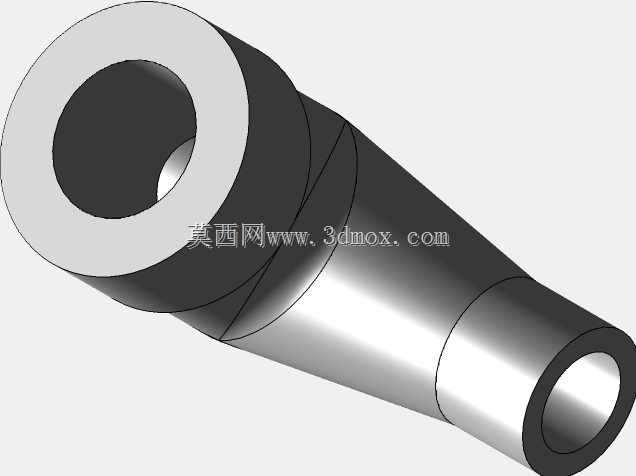

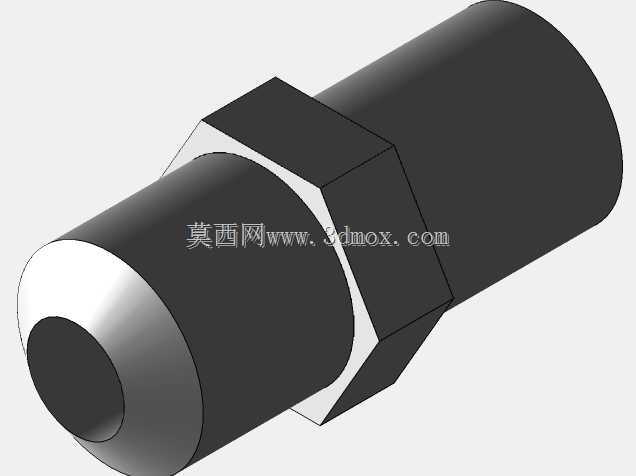

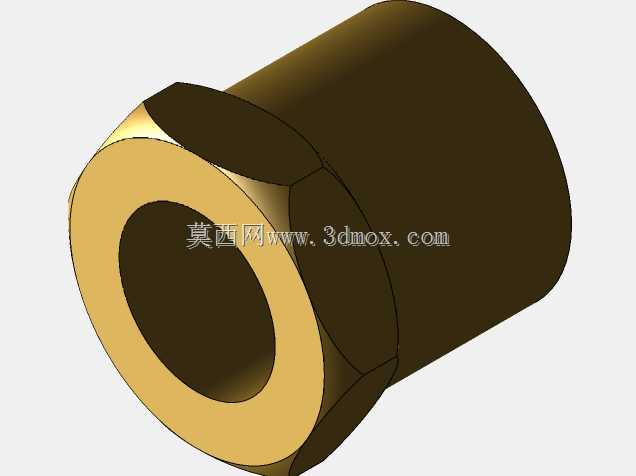

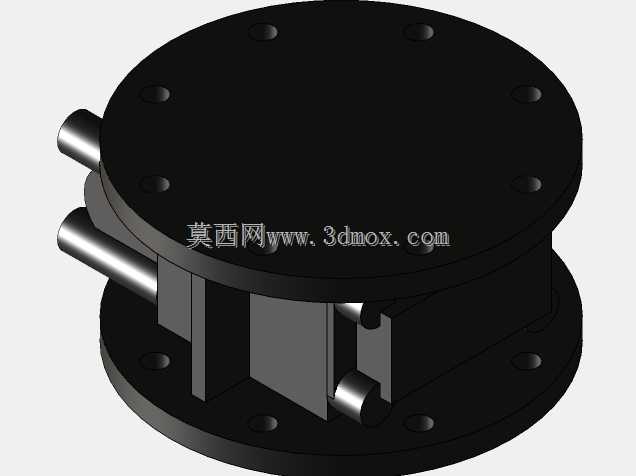

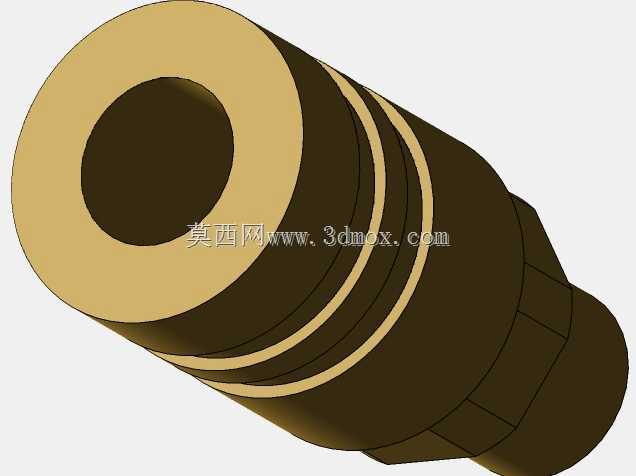

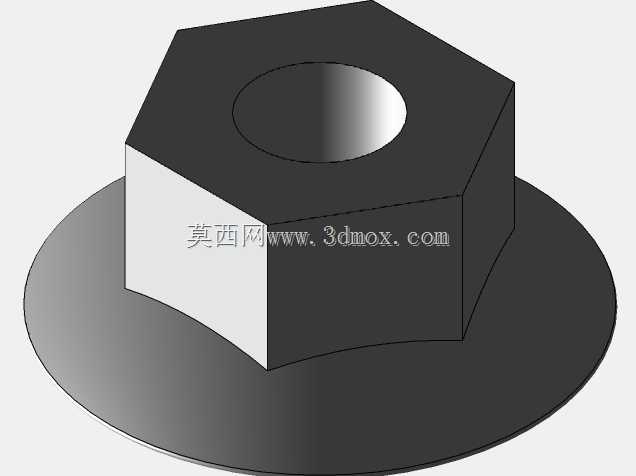

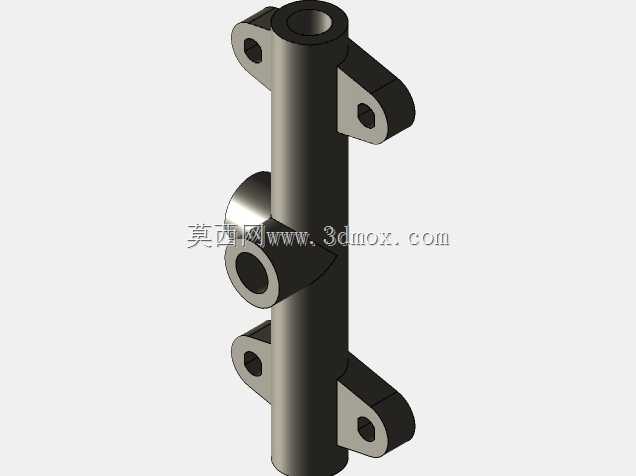

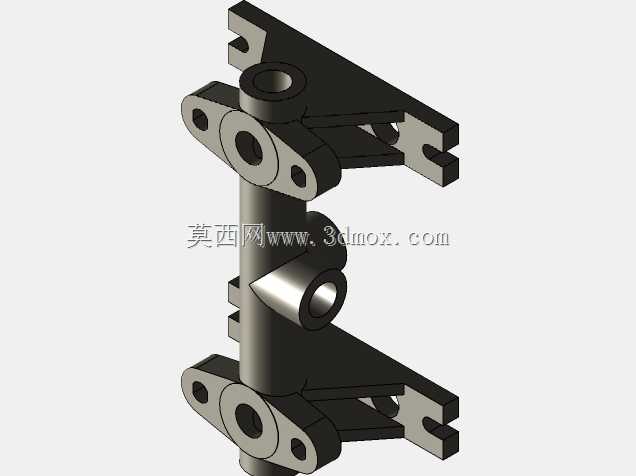

　　结构设计上，两侧隔膜腔通过内置的连杆联动，配气阀自动切换压缩空气的进气方向，推动两侧隔膜交替往复形变，腔室内的球阀随介质压力差自动启闭，完成吸料与排料动作；泵体外部的横向拉紧螺栓贯穿左右壳体，将中段气阀组件、两侧隔膜腔与端盖均匀压紧，螺栓端部的锁紧螺母预留了足够的扳手操作空间，日常拆解更换隔膜、清理阀球时不需要完全拆除周边管路。侧向伸出的流体接口采用标准管螺纹连接边界，接口中心高度、底部脚架的安装孔间距都按照常规同规格气动泵的通用尺寸搭建，选型替换时可以直接匹配原有管路的法兰与软管位置，不需要重新改造管线排布。

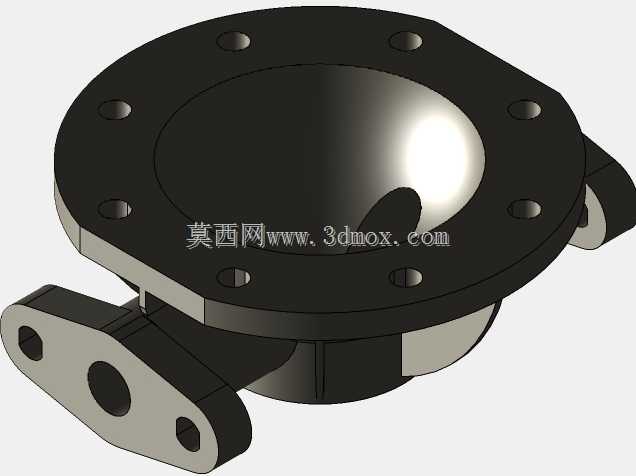

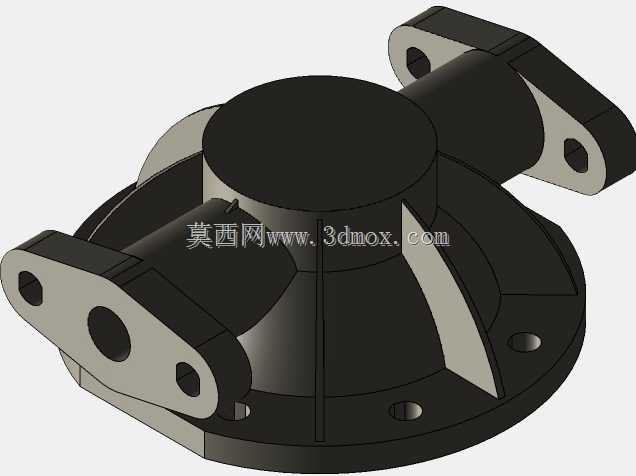

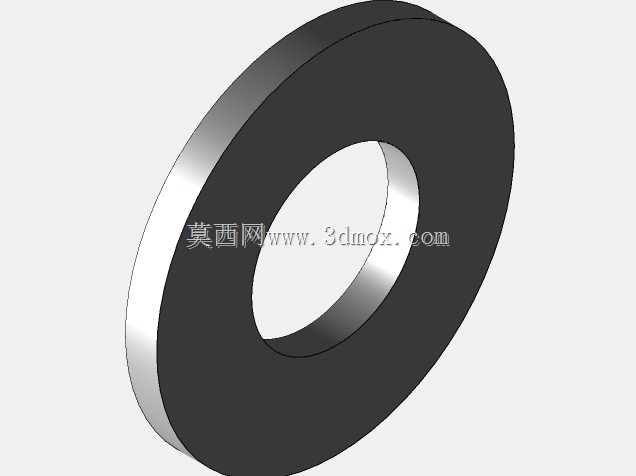

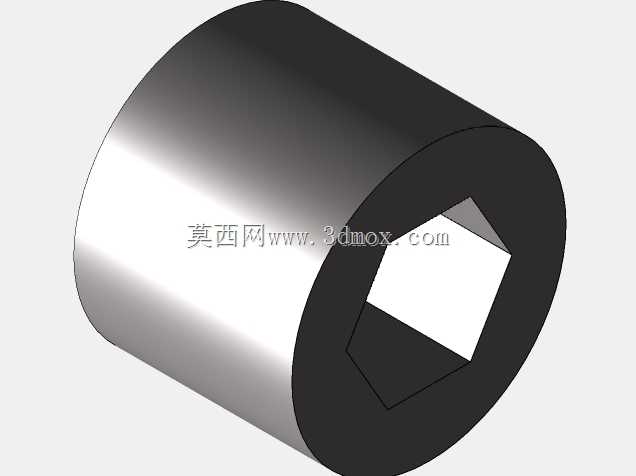

　　建模过程中完整还原了壳体的加强筋轮廓、隔膜压盘的嵌套结构、配气段顶部的调节端盖以及流道内部的球阀限位结构，支撑脚架做了折弯加厚处理，承载泵体自重同时抵消隔膜往复运动产生的小幅振动；整机外形紧凑，没有外露的旋转部件，运行时不会像柱塞泵那样存在介质泄漏后喷溅的风险，输送含细小颗粒的悬浮液、高粘度胶液时，流道无死角、不容易出现物料沉积堵塞的问题。设计阶段也兼顾了维护便利性，所有易损件的装配层级清晰，隔膜、阀球、密封垫都可以按顺序单独拆换，泵体外部的管路接口朝向可根据工位安装方向旋转调整，适配左进右出、下进上出等不同管路排布需求，在狭小的设备夹层、移动供料单元里都能留出足够的操作与接管空间。
