TTGO带屏开发板电子硬件结构

　　该结构围绕一块带显示区域的嵌入式开发板展开，板体采用矩形PCB布局，正面集成显示屏、排针、USB接口、按键及小型贴片元件，适用于物联网节点、小型人机交互终端、教学实验平台和原型验证设备。实际使用中，这类板卡常被嵌入控制盒、传感器采集装置或桌面调试工装内，通过屏幕显示状态参数，借助USB完成供电与数据通信，并利用两侧排针连接外设模块。

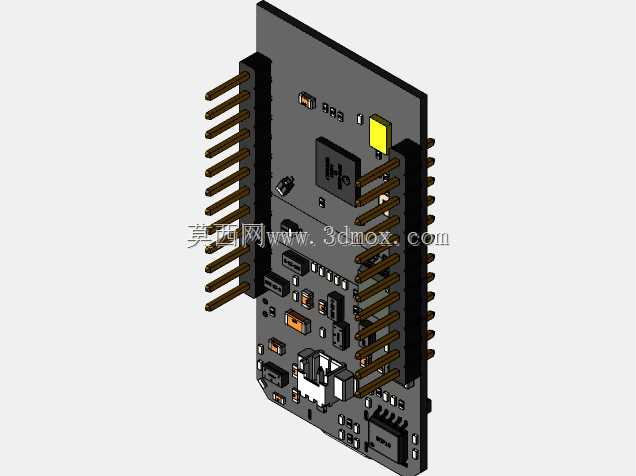

　　从布局思路看，显示屏占据板卡中央主要区域，可保证观察方向直接、信息读取方便；黑色屏体与PCB表面形成连续视觉区域，减少外围结构对显示窗口的遮挡。板体长边两侧布置双排插针，针脚沿板边等距排列，既便于与底座、面包板或转接板对接，也为外壳设计提供明确的避让边界。黄色排针在模型中被单独表现，柱体高度、间距和端部形态均对应装配时的插接空间，结构工程师在设计壳体时需要为针脚上方保留插拔余量，并在侧壁或底壳上预留对应开孔。

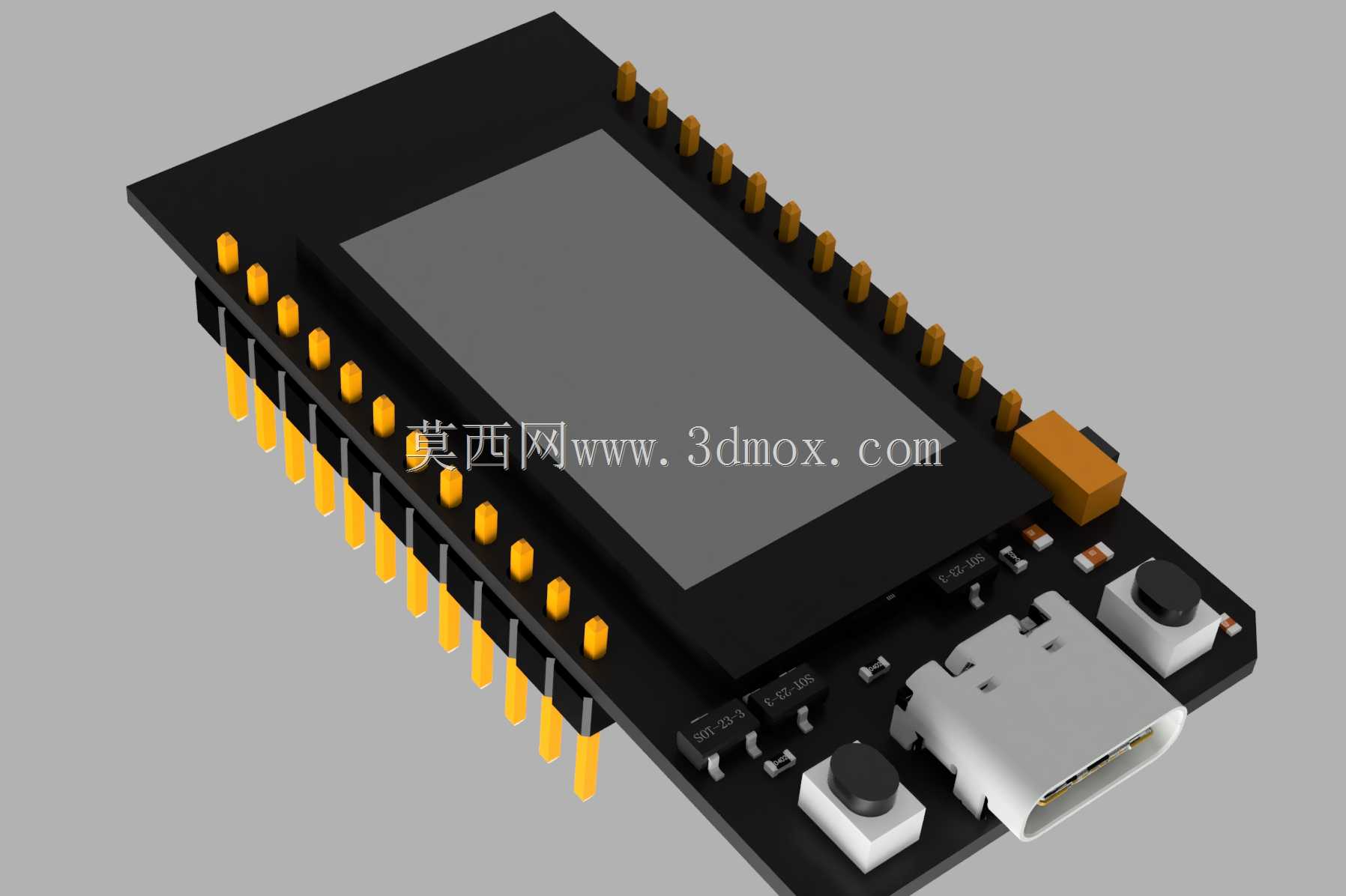

　　USB接口位于板体一端，采用卧式贴板方式，接口金属外壳突出于PCB边缘，适合线缆频繁插拔。围绕接口布置的按键、电容、电阻和接插件虽然尺寸较小，但对整机堆叠影响明显：外壳在接口区域需开设准确的插接口，按键位置应对应橡胶帽或开孔，显示屏上方则要预留透明视窗或露出区域。若将板卡固定在设备内部，可利用PCB四角或元件空隙设置螺柱、卡扣或限位筋，避免螺丝压到走线和贴片器件。

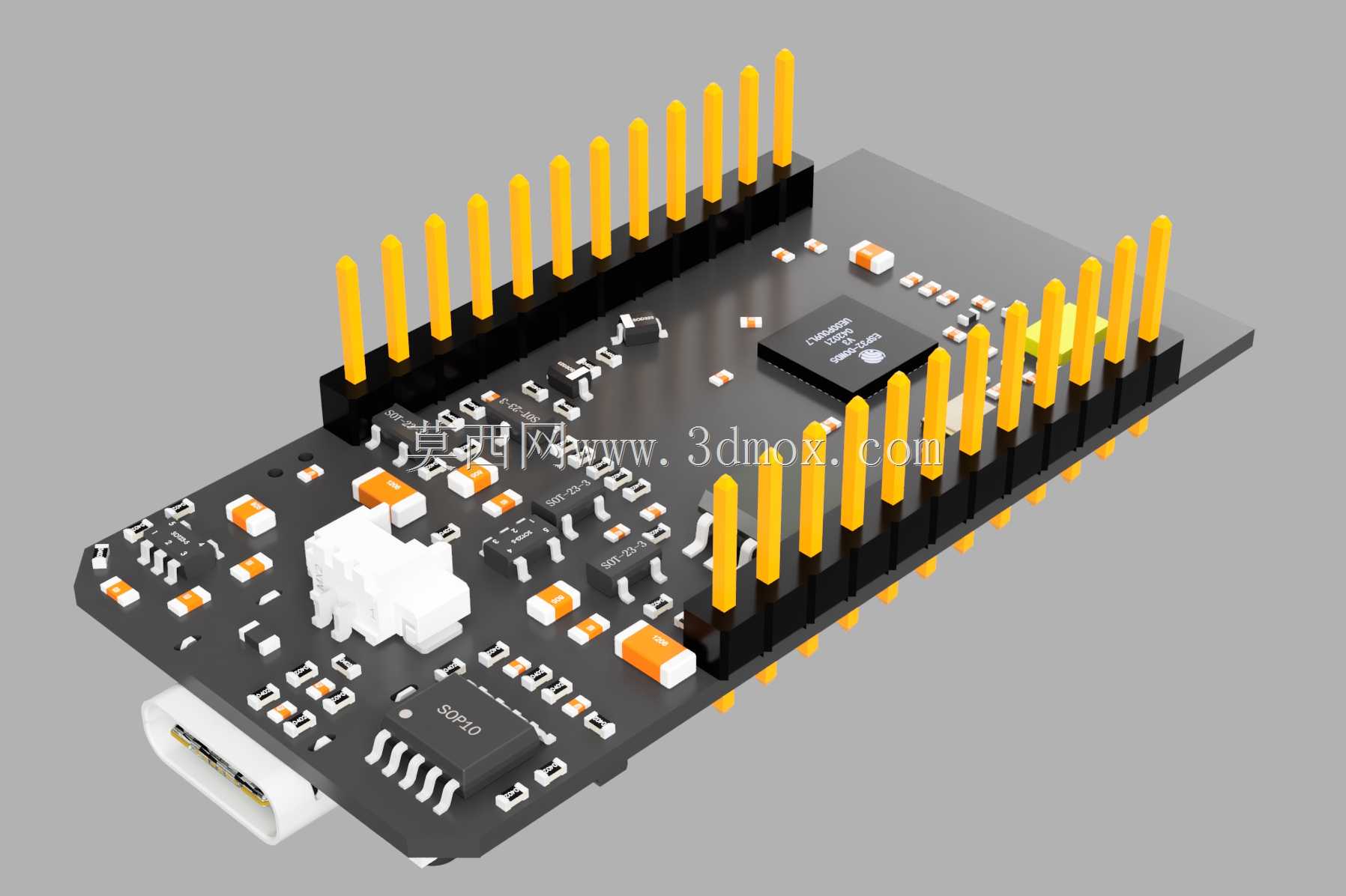

　　建模时需要重点控制板厚、屏体厚度、排针高度与接口外轮廓之间的关系。显示屏并非简单贴图，而是具有黑色边框和灰色显示面的实体模块；排针呈现连续阵列，能够反映焊接后的真实干涉范围；USB接口的金属壳、内部舌片和相邻按键共同构成端部装配边界。对于外壳开发而言，这些细节直接决定上下壳间隙、接口开口位置、屏幕压紧方式以及维修拆装顺序。

　　在工程应用中，该板卡既可作为独立调试模块平放使用，也可通过排针竖直安装在主控底板上。平放时底部焊点与排针端部决定离地高度，底壳需设置支撑柱防止焊点接触；竖插时则要关注板卡顶端与外壳内壁的距离，避免显示屏受压。整体结构紧凑，外设接口集中，适合在小型智能终端、数据采集节点和电子实验装置中承担显示、交互与控制扩展功能。
