梳状电极式雨水感应检测板结构

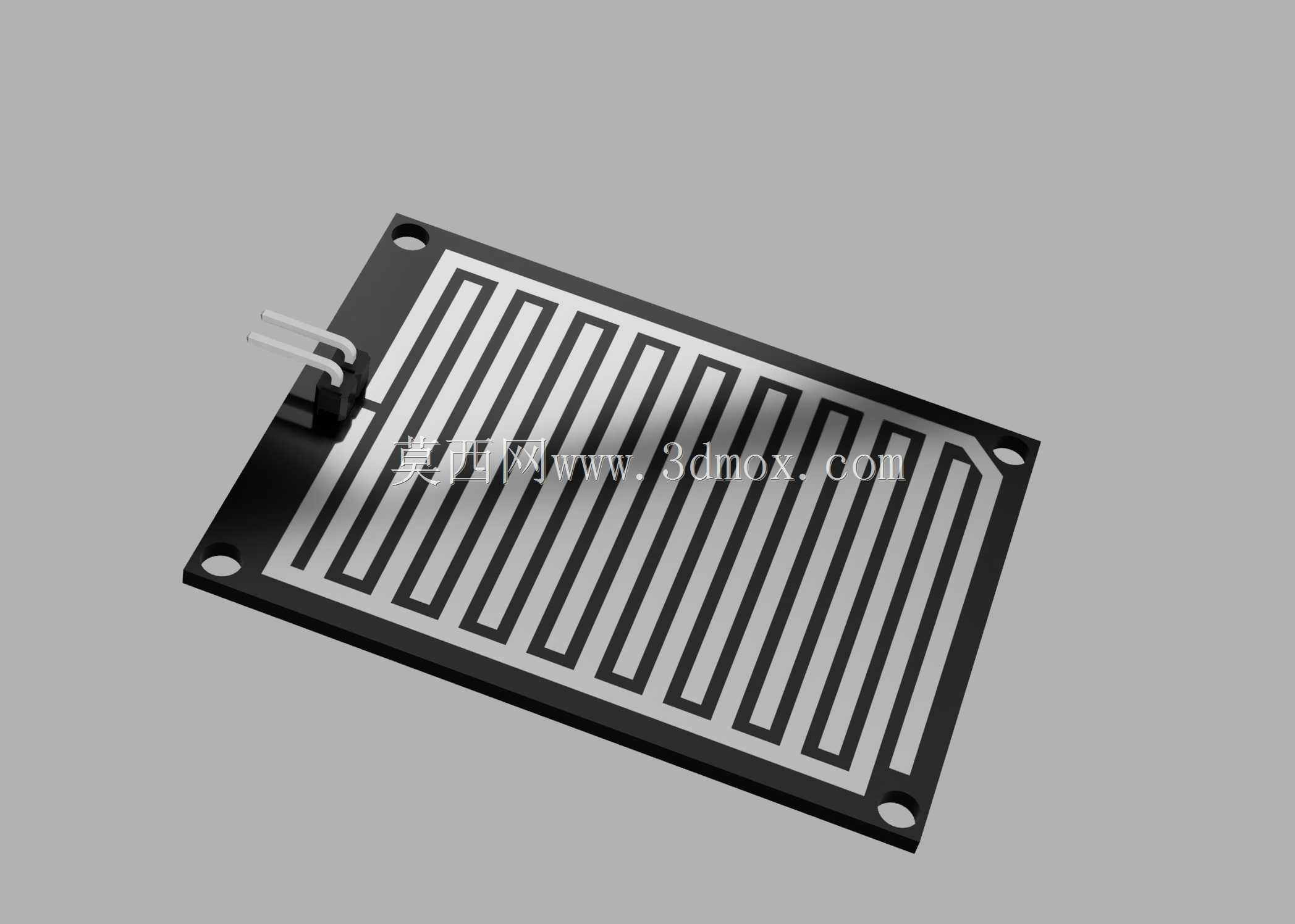

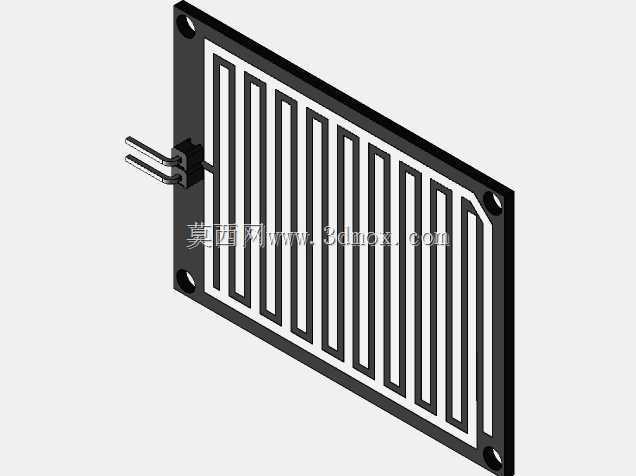

　　这块矩形薄板状元件是雨水检测系统里直接接触外界环境的感应端，核心作用是把板面是否被水膜覆盖转化为可被主控电路读取的电阻变化信号。从结构上看，基板采用薄型硬质绝缘板材裁切而成，四个角位预留了沉头安装孔，孔位边缘做了局部加厚的凸台处理，锁付螺丝后板面不会因压紧力产生翘曲，也能避免安装应力传导到中间的感应线路区域。板面主体区域印刷了两组相互交错、互不接触的梳状导电线路，两组电极的指条平行等距排布，间隙控制在很窄的范围内：干燥状态下两组电极之间被空气和基板绝缘层隔开，回路电阻趋近于无穷大；当雨滴落在板面、逐渐铺展形成连续水膜后，含有杂质的雨水具备导电性，会把相邻的梳齿跨接起来，电极间电阻快速下降，后端比较电路捕捉到电阻阈值变化后，即可输出降雨触发信号。

　　从实际部署场景来看，这类感应板大量用在智能窗闭窗控制系统、露天堆场自动遮雨机构、农业大棚卷膜设备、气象站降雨监测节点以及汽车自动雨刮传感单元中。以智能家居开窗器为例，感应板通常安装在窗外迎风暴露的位置，板面保持略微倾斜的安装角度，降雨结束后残留的水珠可以顺着梳齿方向自然滑落，缩短天晴后电路复位的等待时间；倾斜安装也能减少灰尘在电极间隙里堆积，避免积灰受潮后引发误触发。设计梳齿走向时刻意让指条长度方向顺着倾斜坡度延伸，水珠流动过程中会同时跨接更多电极对，小到零星雨滴就能让回路电阻产生明显变化，检测灵敏度比横置排布更高。

　　接线端从板体一侧伸出两根平行的金属插针，插针根部做了封胶加固，插针间距匹配标准2.54mm接插件规格，现场装配时直接插到主控板的插座上即可完成电气连接，不需要额外焊接走线，维护更换时拔插就能拆下旧板。基板轮廓在接线端两侧切出了小尺寸定位缺口，装入设备外壳的预留卡槽后可以限制板体转动，保证梳齿方向始终对齐预设的排水坡度。板面导电层采用厚膜印刷工艺烧结在基板表面，耐磨性能优于普通铜箔蚀刻线路，长期暴露在户外经受雨水冲刷、紫外线照射也不容易出现线路脱落。

　　安装边界方面，整块感应板的长宽比例接近四比三，厚度仅相当于普通单面PCB板，四角安装孔的中心距预留了足够的边距，锁入M3自攻螺丝或者铜柱都不会碰到边缘的导电线路。布局时要注意感应面上方不能有遮挡物，屋檐滴水、空调冷凝水不能直接落到板面，否则会被误判为降雨；同时要避开强电走线的平行敷设路径，防止工频干扰叠加在微弱的电阻采样信号上。结构建模时需要把梳状电极的间隙宽度、电极指条宽度、四角沉孔的锥度、插针伸出长度都按实物比例还原，装配到整机模型中时还要预留出板后10mm左右的接线空间，避免插针和后方壳体发生干涉。这类元件虽然结构简单，但电极间隙的尺寸直接决定检测阈值：间隙越窄，微量露水就能触发，适合干旱少雨地区的微量降雨监测；间隙加宽后只有形成明显水膜才会触发，适合高湿度环境，减少结露误报。
