壁挂式明装淋浴花洒套装结构设计

　　这套壁挂式淋浴总成面向家装卫浴与精装公卫场景，覆盖家庭卫生间、酒店客房淋浴间、公寓精装配套等常见使用环境，整套构件沿墙面竖向排布，无需嵌入墙体预留暗装槽位，明装固定方式对老旧卫生间改造、毛坯房快速装配都有较好适配性。

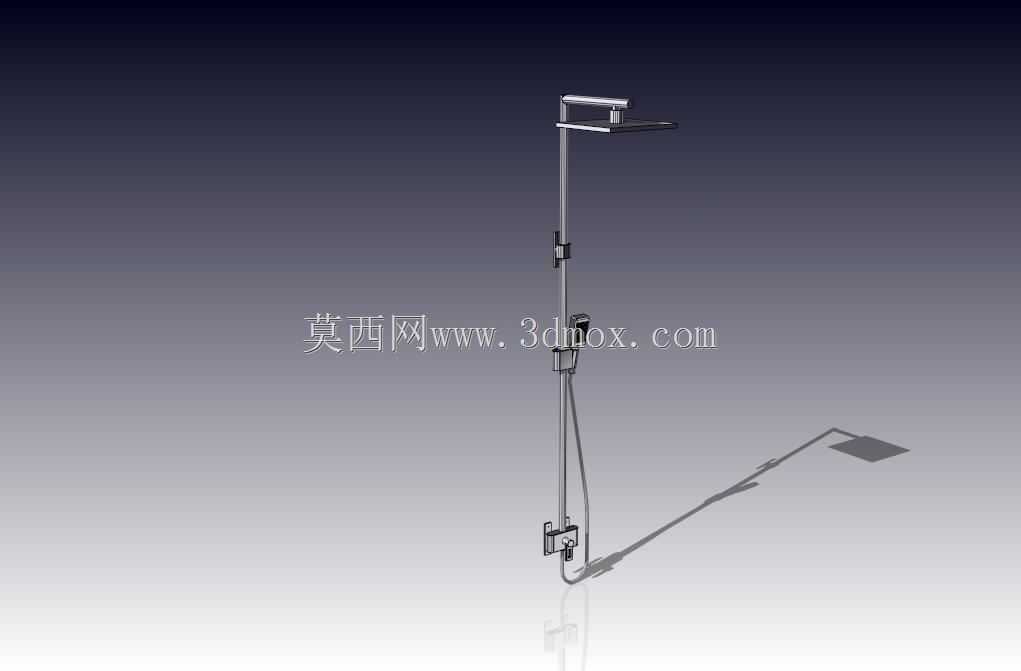

　　整套产品的功能逻辑围绕洗浴用水的全路径搭建：底部为冷热水混水阀主体，墙面预留的冷热供水接口直接接入阀体两侧，阀体内配置混水腔与流量调节结构，使用者通过侧边手柄调整冷热水混合比例与出水通断，出水端通过柔性金属软管向上连接手持花洒，同时阀体预留顶喷供水通路，沿竖向立杆内部走水连通顶部顶喷喷头，实现顶喷雨淋、手持喷淋两种出水模式的切换，部分工况下也可搭配下出水嘴满足接水、拖地等临时用水需求。

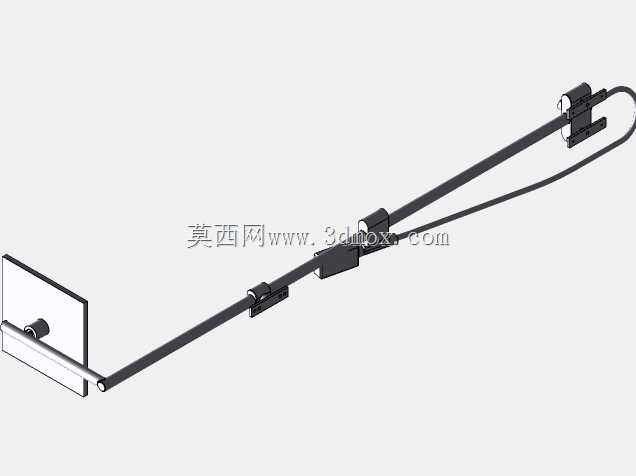

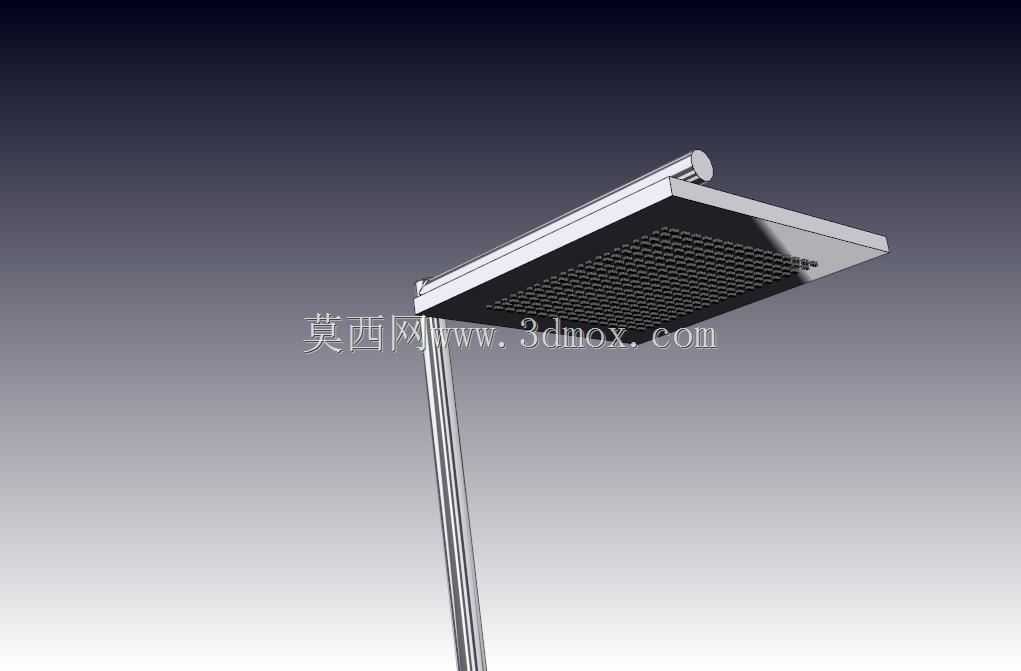

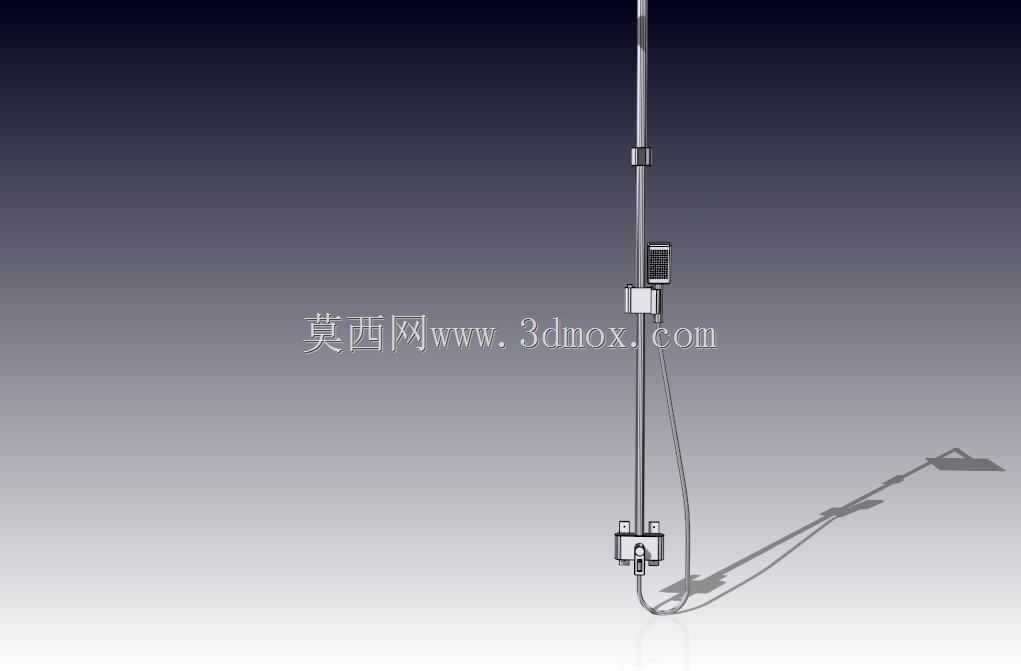

　　结构设计上首先考虑墙面安装的受力边界：竖向立杆采用薄壁不锈钢型材成型，上下两端设置墙面固定支座，支座配膨胀螺丝安装孔，安装时需保证立杆与完工墙面的平行度，支座与墙面之间预留微调间隙，抵消墙面铺贴瓷砖带来的平面度误差。立杆中段配置可滑动的手持花洒卡座，卡座内侧设锁紧旋钮，松开后可沿立杆上下调整握持高度，适配不同身高使用者的取放习惯，调整到位后旋紧旋钮即可靠摩擦力锁定位置，避免使用中滑落。顶部顶喷摆臂从立杆上端水平伸出，臂长控制在合理范围，保证出水区域覆盖人体站立的核心洗浴区间，同时避免臂长过长导致前端下垂、连接位置受力过载。

　　外形尺寸方面，整套总成竖向总高度适配普通住宅2.4米至2.8米的层高，顶部顶喷安装完成后距离完工地面的高度预留足够头部活动空间，避免身高较高的使用者磕碰；混水阀主体的安装高度对齐人体手肘自然抬起的操作区间，无需弯腰或抬手即可完成水温、流量调节。所有过水部件的通径匹配家用供水常规压力区间，流道内壁做顺滑过渡，减少水流急转弯带来的压损与异响；外表面做镀铬抛光处理，既满足卫浴潮湿环境下的防锈耐蚀要求，也便于日常擦拭清理水垢。建模过程中需重点核对各连接螺纹的规格匹配、软管的最小弯曲半径，避免装配后出现软管弯折堵水、固定支座与墙面瓷砖孔位干涉的问题，同时预留后期更换密封胶圈、维护阀芯的操作空间。
