旋转复位式蘑菇头急停控制按钮

　　这款急停操作件采用红色蘑菇头按压结构，主要用于机床、自动化产线、包装设备及各类工业控制柜的安全回路中。现场人员在发现卡料、误动作、人员误入危险区域或设备异常运行时，可直接拍击红色帽体，使内部触点快速切换，切断控制回路或动力回路，避免事故扩大。帽面设置旋转方向箭头，提示拍入锁定后需按箭头方向旋动才能释放，这种结构可防止按钮被意外碰回，保证停机状态在故障确认前持续保持。

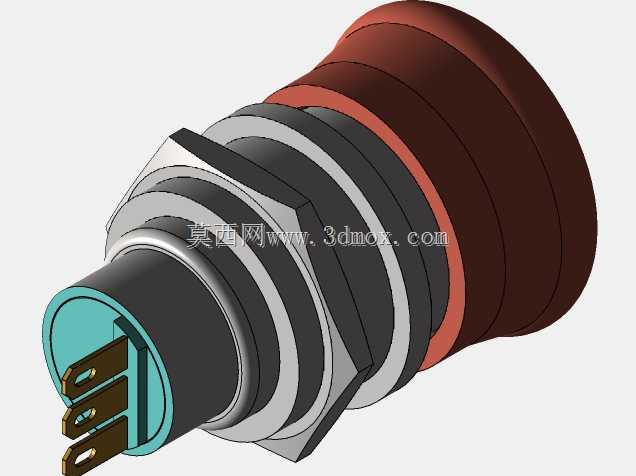

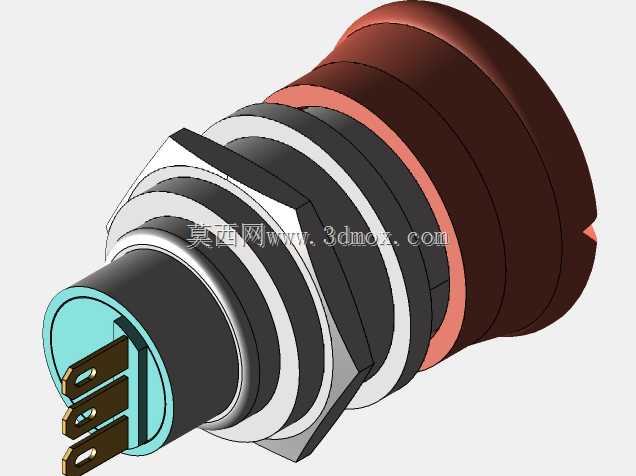

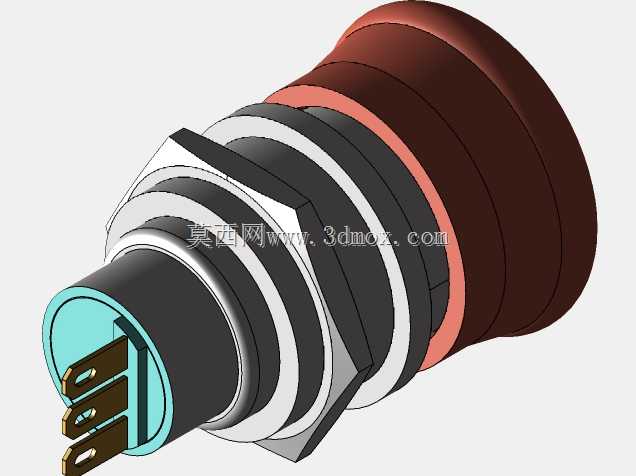

　　从结构上看，模型完整表达了大直径操作帽、红色锁紧段、金属螺纹安装筒体、六角锁紧螺母、后端接线插片及密封过渡部位。蘑菇帽直径明显大于普通平钮，戴手套或在紧急情况下也能迅速触达；帽缘圆润，按压受力面充足，拍击时不需要精确定位。中部螺纹筒体用于穿过面板开孔，配合六角螺母从背面压紧，适合安装在操作台立面、悬挂按钮站或设备防护门上。建模时需要重点控制面板开孔直径、螺纹有效长度、六角螺母对边尺寸以及后端插片伸出空间，这些边界直接决定柜体面板加工和线束装配是否干涉。

　　后端采用插片式接线端，排布在圆柱形基座尾部，便于与快插端子配合，减少柜内接线时间。基座与面板之间的台阶和螺母区域体现了夹紧定位逻辑：安装时按钮从面板前方插入，后方旋入螺母并压紧，使操作件在振动环境下仍保持固定。设计中还需预留帽体按压行程、旋转复位所需的手部操作空间，以及按钮周围防误触距离；若布置在密集面板上，相邻按钮间距不能只看本体外径，还要考虑手掌拍击范围。

　　三维结构表达时，红色帽体可按外观件处理，金属螺纹段、六角螺母和尾部插片分别体现加工与装配关系；箭头标识应贴合帽面曲面，保证渲染和工程视图中方向清晰。该类元件虽体积不大，却位于设备安全链路的末端执行位置，外形、行程、安装方式和触点接线空间都需要在整机布局阶段提前校核，尤其在机床防护门、输送线急停位、机器人工作站周边，应保证醒目、可达且不会被工件或管线遮挡。
