富源盛E4型3D打印主控电路板结构

　　这块主控电路板主要面向桌面级FDM熔融沉积3D打印设备的电控集成场景，承担整机运动插补、热端温控、热床调温、限位信号采集、步进电机驱动以及人机外设连接等核心任务，在小型创客设备、教育实训打印机、桌面原型制作装备中都能作为控制中枢使用。和分散式驱动板、转接板堆叠的方案不同，该板把四路步进驱动相关电路、电源输入端子、多路外设接口集中布置在同一PCB上，整机布线时可以明显减少线束交叉，柜体内部走线更规整，后期排查接线故障也更直接。

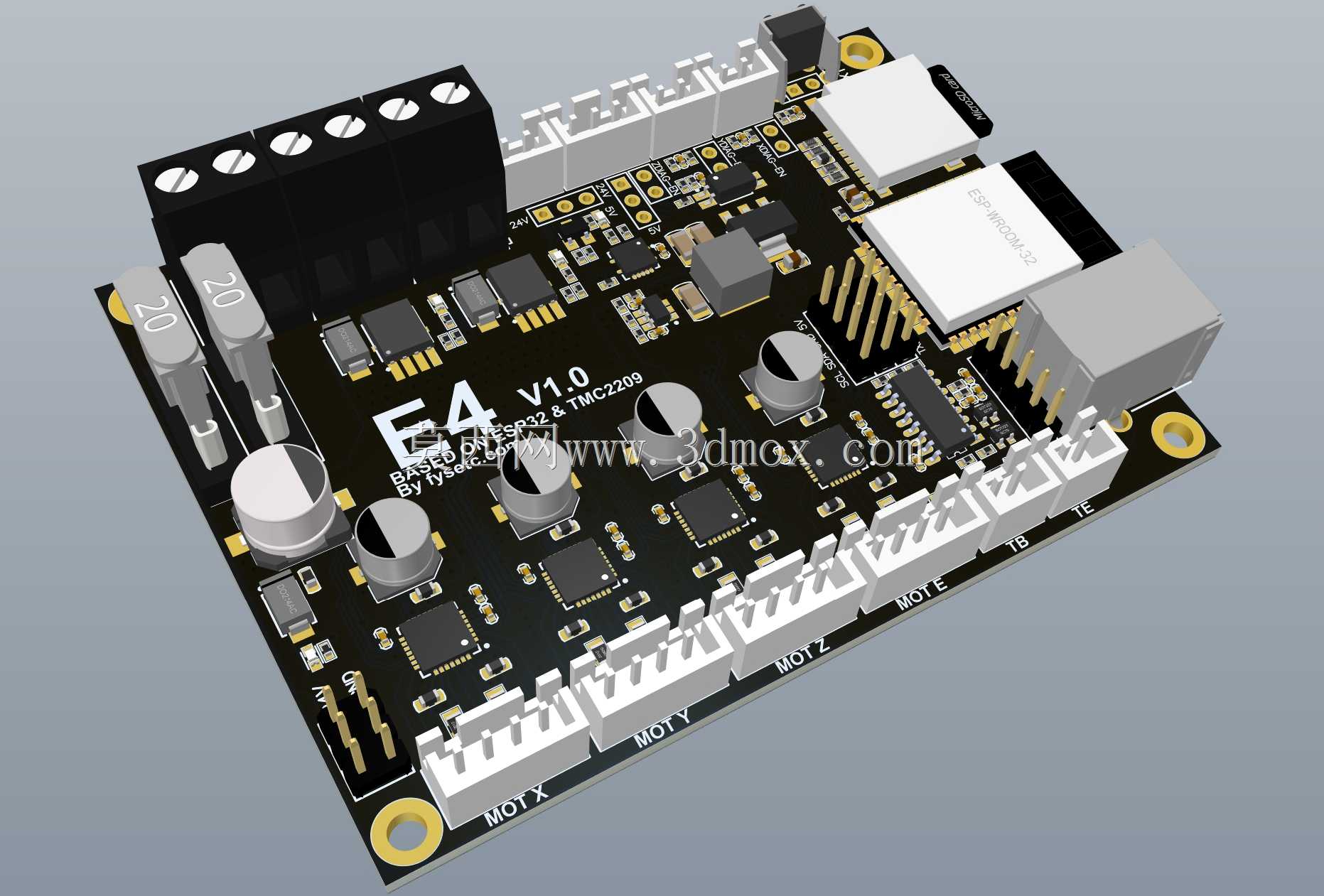

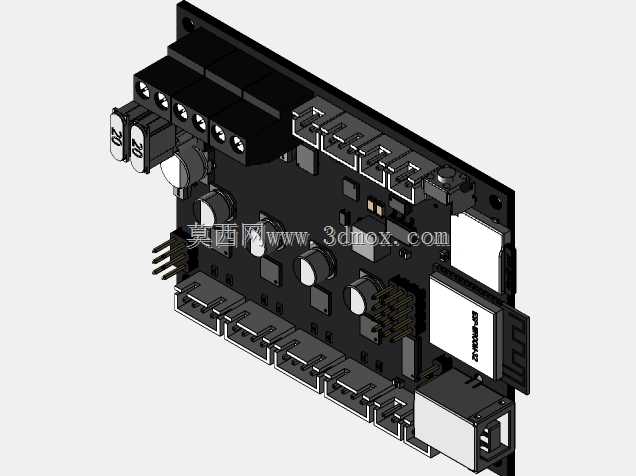

　　从板件布局看，板体采用矩形PCB基底，四角预留带金属衬圈的安装孔，孔位与常见3D打印机电控箱底板、横梁安装位匹配，装配时使用隔离铜柱或尼龙螺柱固定，可避免板底焊点接触金属框架造成短路。板边接口按照实际接线顺序分区：一侧布置大电流电源输入端子，靠近滤波电容和功率器件，缩短大电流回路；另一侧排列电机、限位开关、热端组件等白色接插件，接口旁丝印轴号和功能标识，装配时不容易把X、Y、Z轴与挤出轴接反。板上还预留了通讯连接和存储模块位置，方便设备脱机运行或与上位机传输打印路径数据。

　　设计思路上，元器件高度差控制得比较明确，电容、接插件、端子台和网络接口等较高元件集中在板边或固定区域，板中央保留驱动芯片、主控芯片和贴片元件的低矮区，电控箱内若加装散热风扇，气流可以顺着板面向功率器件流动。大电流端子与弱电信号接口保持距离，能够降低电机启停、热床加热时对传感信号的干扰。三维结构还原时，接插件的插拔空间、端子压线空间、板顶元件最高轮廓和板底焊点间隙都需要保留，尤其是四角安装孔周围不能被电容或接口遮挡，否则螺丝锁紧工具无法进入。

　　在整机选型阶段，这类控制板的外形边界不只是PCB长宽，还应把端子台厚度、网线接口突出量、白色排线插座上方的插拔高度一起纳入干涉检查。电控仓设计时，板前要留出手指插拔线材和检修驱动模块的空间，板侧大功率器件附近应保证通风通道；固定孔位优先采用对称布置，使板体在振动较小的打印机架上保持稳定。对于结构工程师而言，该模型可用于电控仓布局、线束走向校核、安装支架设计以及设备装配演示，能帮助在样机加工前确认板卡与框架、电源、风扇和外壳之间的位置关系，减少后期因接口干涉、安装孔错位或散热空间不足带来的返工。
