创想三维蜘蛛挤出热端结构设计

　　这套热端总成是面向桌面级FDM熔融沉积成型设备开发的核心熔料部件，对应创想Spider系列高温高速挤出方案，整体沿熔料输送轴线串联布置，从进料侧到出料侧依次为远端快接接头、散热段、热阻断喉管、加热块与喷嘴，各段功能边界清晰，装配同轴度要求严格。

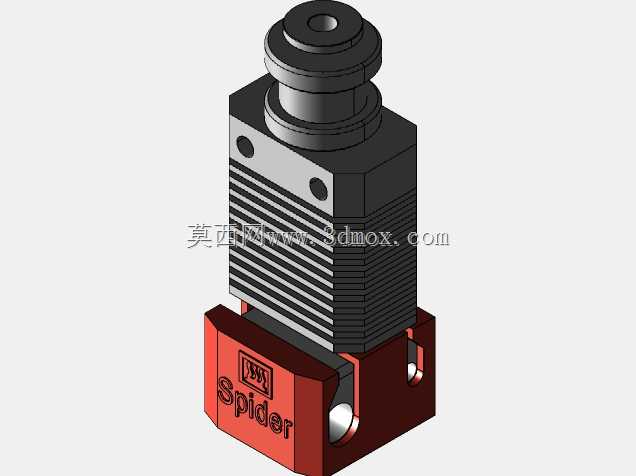

　　散热段采用密集平行鳍片结构，鳍片沿轴向等距排布，通过增大与空气的接触面积带走喉管上传导的热量，保证进料区温度始终低于耗材软化点，避免PLA、PETG等低温耗材在冷段提前软化膨胀造成堵料。鳍片本体为一体化加工的金属块，侧面预留两个安装孔，用于将整个热端固定在X轴滑台或挤出支架上，安装孔位间距与主流Ender系列、Voron类改装支架兼容，替换时无需重新设计连接板。散热段尾部的阶梯轴头用于接入PTFE送料管或近端挤出机的出料口，外圆轮廓适配标准气动快接或卡套接头。

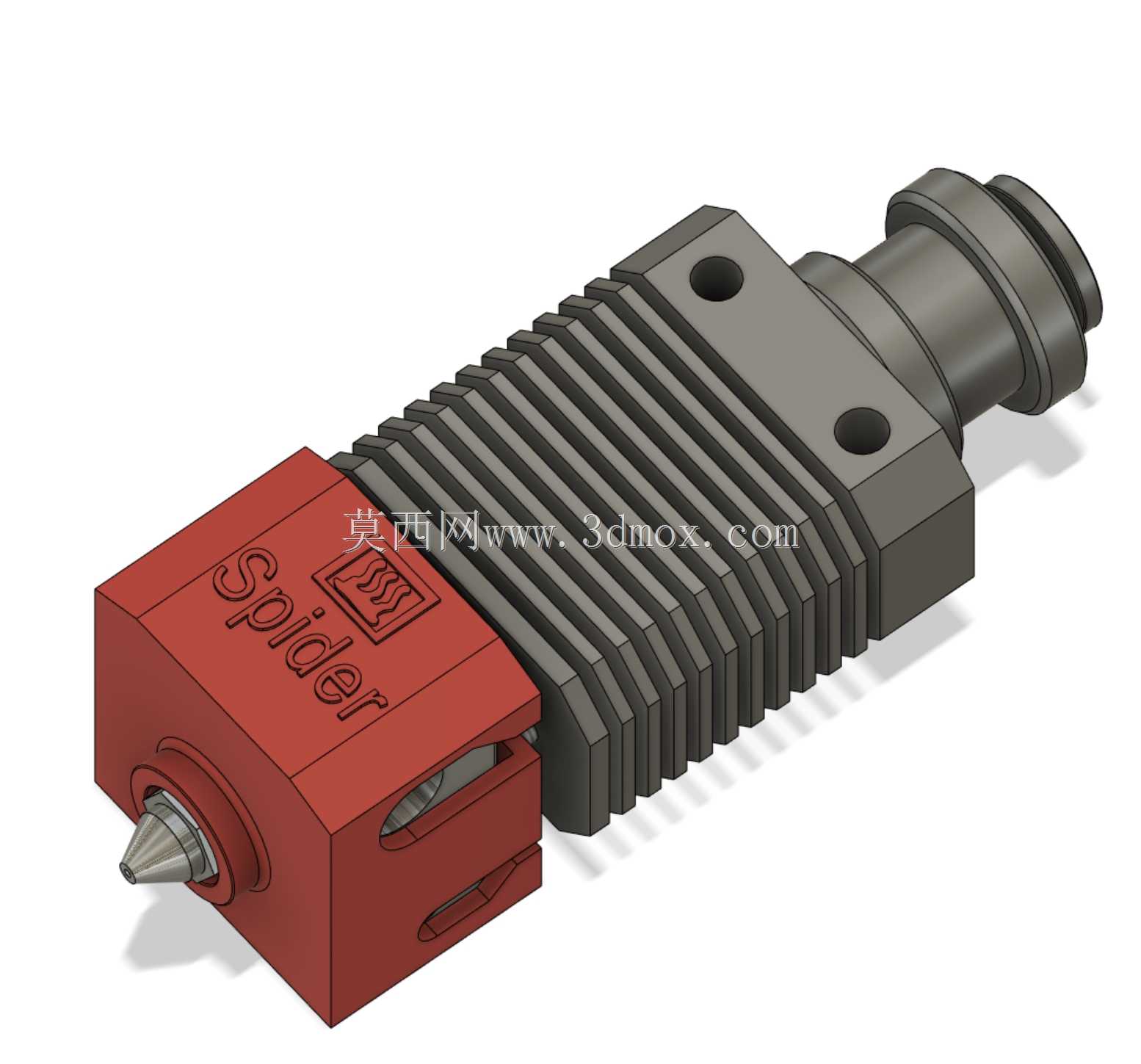

　　加热块部分采用方块式紧凑布局，红色块体内部贯通熔料通道，侧面预留加热棒插入孔与热敏电阻安装孔，分别用于插入圆柱加热元件和温度传感器，实现熔腔温度的闭环控制。块体表面雕刻的Spider标识为外观特征，不影响装配。加热块下端通过螺纹连接锥形黄铜喷嘴，喷嘴出口为标准小直径出丝孔，熔融耗材在此处被挤出并按切片路径堆积成型；喷嘴外锥面与加热块底面贴合，保证热量高效传递，拆装时使用开口扳手即可更换不同孔径喷嘴。

　　散热段与加热块之间通过细径喉管连接，喉管采用薄壁低导热结构，形成冷热区的温度梯度隔离，这是热端防堵、防溢料的关键结构。建模时需重点保证喉管内孔与喷嘴内孔、进料通道的同轴度，任何台阶错位都会造成耗材流动阻力增大甚至碳化堵头。

　　在实际应用中，该热端可适配PLA、ABS、PETG、TPU等多种耗材，高温版本可支持聚碳酸酯类材料打印，广泛用于桌面3D打印机的原厂配套、老机型热端升级以及高速打印改造。结构设计上兼顾了散热效率、拆装维护便利性与安装通用性，加热块、喷嘴、喉管均为可单独更换的易损件，日常维护只需拆解下部热区，不必拆卸整个散热体。建模过程中对螺纹连接部位按视觉表达处理，工程出图时需补充真实螺纹规格与密封、扭矩要求，鳍片间距、加热块壁厚、传感器孔位深度等尺寸均围绕实际装机边界设定，可直接用于干涉检查、装配模拟与改装方案验证。
