125毫米规格通风百叶格栅结构设计

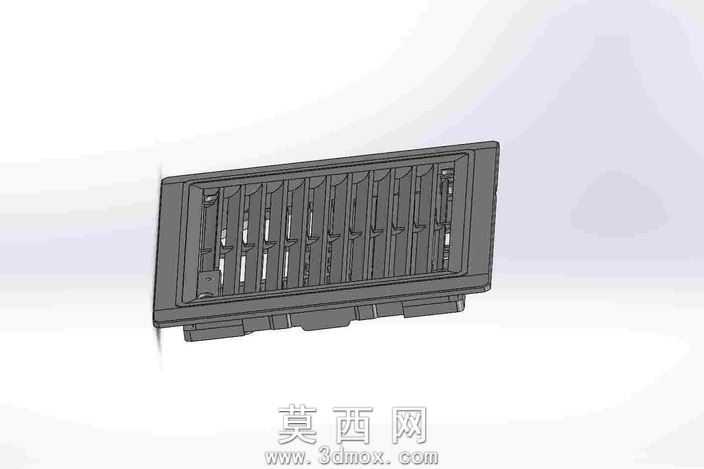

本款格栅采用三维参数化建模方式完成整体设计，建模过程中首先确定125毫米×125毫米的外框基准尺寸，以矩形外框作为整体结构的定位基础，外框边缘设置有均匀分布的卡扣安装位，用于后续与对应安装基座的快速卡接固定，卡扣结构做了圆角过渡处理，避免安装过程中出现应力集中导致的结构断裂问题。格栅内部的导流叶片采用等间距排布设计，每片叶片的倾斜角度经过统一参数约束，保证通风气流经过时能够按照预设方向导流，叶片之间的连接筋位与外框做一体化布尔运算合并，减少后续装配环节的公差累积问题。建模阶段对叶片的厚度做了均匀化处理，在保证结构强度的前提下尽可能降低整体重量，适配轻量化的安装使用需求。外框背部设置有定位凸台，与安装面的凹槽结构对应，能够在安装时快速定位，避免装配错位。材质设计上预设为常用的硬质工程塑料，表面做哑光磨砂质感处理，既能够提升外观的细腻度，也可以减少日常使用中的划痕残留，渲染阶段对叶片边缘做了细微的倒角光影处理，还原注塑生产后的真实零件质感。结构设计过程中充分考虑了通风效率与遮挡防护的平衡，叶片间距既能够保证足够的通风通流面积，也可以阻挡较大体积的异物进入通风通道内部，同时叶片的倾斜角度能够避免外部液体直接飞溅进入通道内部，具备一定的防溅防护能力。整体模型的所有结构特征都保留了可编辑的参数化历史记录，后续如果需要调整外框尺寸、叶片角度、间距等参数，都可以直接通过修改对应参数快速生成新的规格版本，无需重新绘制整体结构，大幅提升了衍生设计的效率。模型的各个配合面都预留了合理的注塑公差余量，能够适配常规的注塑生产工艺要求，不需要额外做结构的工艺补正，可直接用于后续的模具设计参考。
