家具用可调式支撑铰链结构设计

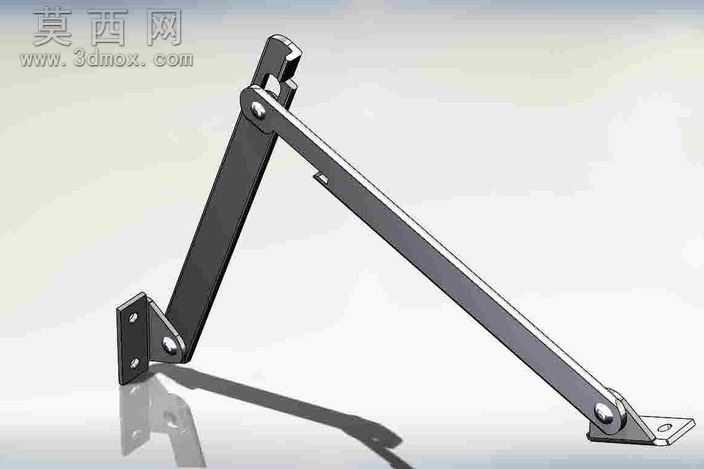

本作品为家具领域使用的可调式支撑铰链三维模型，建模过程中严格遵循机械五金件的设计规范，先通过草图绘制确定各连杆的基础轮廓，明确两个安装底座、长支撑杆、短驱动臂的尺寸比例，再通过拉伸、切除等特征完成各零件的实体建模，对铰接位置的销轴、安装孔位都做了精确的尺寸约束，保证各部件装配后无干涉问题。模型完成装配后添加了运动配合约束，可真实模拟该支撑铰链的开合动作，直观展示其在不同开启角度下的支撑状态，能够清晰呈现连杆机构的力传递路径。渲染阶段采用金属哑光材质模拟五金件的真实质感，对金属表面做了细微的磨砂纹理处理，添加了柔和的环境光与定向光源，投射出自然的阴影效果，突出零件的棱角与结构层次，让整体视觉效果更贴近实物的金属质感。该支撑铰链采用双连杆联动结构，一端通过带安装孔的底座固定在家具柜体上，另一端的底座固定在活动门板或翻板上，通过长短连杆的配合实现开启角度的定位支撑，结构设计简洁可靠，铰接处的销轴连接保证了转动的顺畅性，安装底座的预留孔位适配常规家具的安装需求，无需额外加工即可直接适配多数翻板式家具的使用场景。设计过程中充分考虑了家具使用的实际需求，在保证结构强度的前提下尽可能精简零件数量，降低生产加工的成本，同时兼顾了安装的便捷性与使用的耐久性，整体结构没有冗余设计，各部件受力分布均匀，能够长期稳定支撑门板的重量，避免出现下垂或松动的问题，可直接用于家具产品的结构验证、安装演示以及生产加工的参考依据。
