树莓派3B嵌入式开发板整机结构

　　这套结构围绕树莓派3B单板计算机展开，重点还原开发板本体、板载接口、主要芯片占位、安装孔位以及外围高度边界，适合在嵌入式设备外壳、小型控制终端、复古游戏主机、教学实验平台等项目中作为空间校核依据使用。实际项目里，树莓派常被放进紧凑机箱内部，既要保证PCB固定可靠，又要给USB、以太网、HDMI、电源、GPIO排针等接口留出插拔空间，因此建模时不能只画一块平板，必须把接口凸台、元件高度和周边禁布区域一起表达出来。

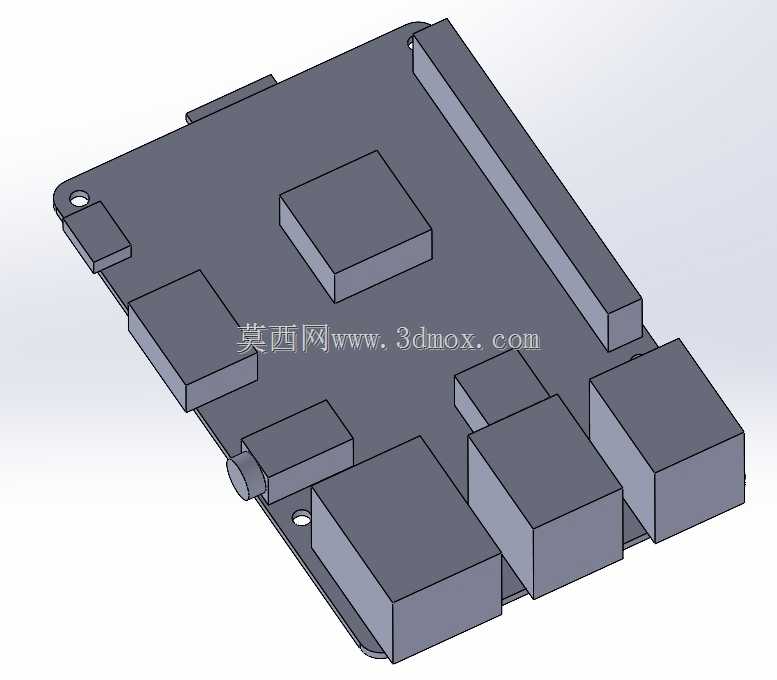

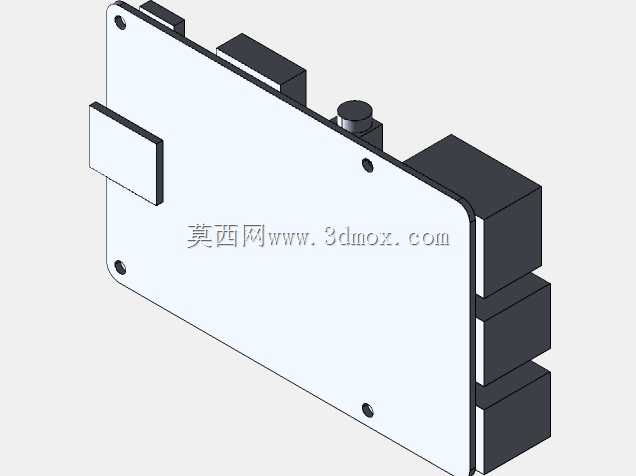

　　从结构布置看，板体采用矩形PCB轮廓，四角预留安装孔，孔位与板边距离需要结合铜柱、螺丝头和外壳壁厚共同校核。板面上较高的元件集中在接口侧和核心芯片区域，模型通过不同高度的方块与凸台表达元器件占位，虽然不是精细芯片级模型，但对机箱内部干涉检查已经足够。以太网和USB接口沿板边排布，外侧需要预留插头插入深度；HDMI接口附近要考虑接头外壳尺寸，避免外壳开口过小导致线缆无法到位；GPIO排针区域则要根据是否连接排线、扩展板或风扇模块决定上方预留高度。

　　在recalbox这类应用场景中，开发板通常承担媒体播放、游戏模拟或控制主机功能，整机内部还会叠加散热片、风扇、固定铜柱、转接板和连接线。模型把板上高器件做成实体块，能够直接用于剖切检查：例如底壳筋位不能压到焊点，上盖内表面不能接触芯片或散热片，侧壳开口要与接口外轮廓对齐。若采用被动散热，顶部可按最高芯片增加导热垫间隙；若加装风扇，则需在风扇投影范围内避开高元件，并预留气流通道。

　　安装边界方面，四角固定孔适合使用标准铜柱或隔离柱支撑，底壳支撑面不应大面积贴合PCB背面焊点，建议在孔位周围设置局部凸台。板卡装入方向应优先保证常用接口朝外，接口面板与外壳之间保留少量装配公差，防止多接口累计偏差造成错位。对于需要频繁插拔SD卡或接入排线的设备，还应在对应侧面或顶面开设维护口。整体建模思路偏向结构装配验证，而非展示芯片细节，能够帮助设计人员在开模或激光切割外壳前，把板卡尺寸、接口位置、元件高度、螺丝固定和线缆弯曲半径统一纳入检查，减少后期反复修改壳体的风险。
