十六路I2C舵机驱动控制板结构

　　这块十六通道舵机驱动板主要面向多自由度运动机构的集中控制需求，常见于小型机械臂关节排布、仿生机器人动作组调试、教学实验平台以及自动化演示装置中。板卡以PCA9685脉冲发生芯片为核心，通过I2C总线与主控端通信，能够把主控从逐路软件生成PWM信号的负担中解放出来，尤其在Arduino或ESP类控制板接入多路舵机时，可避免信号抖动和时序冲突。

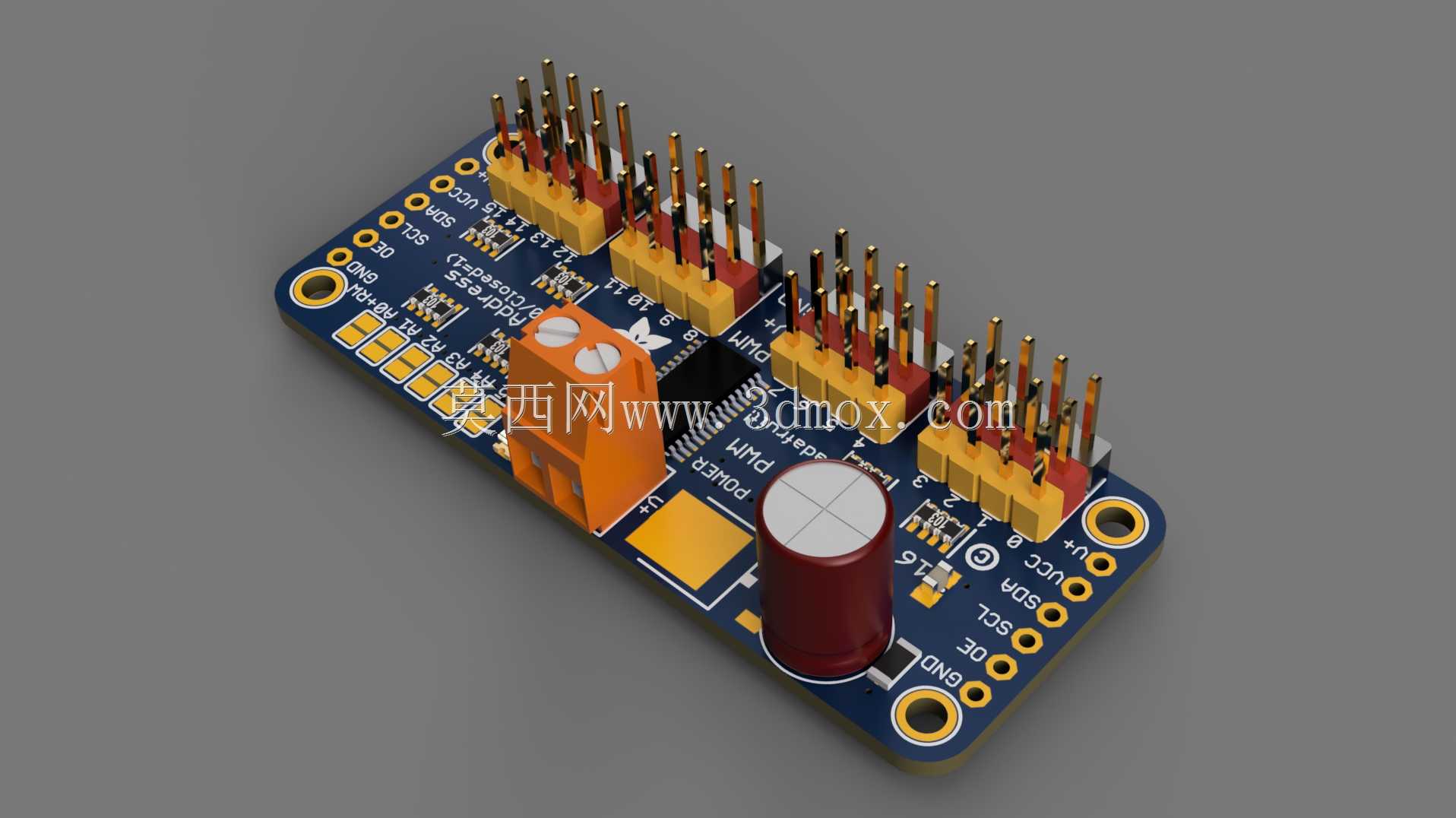

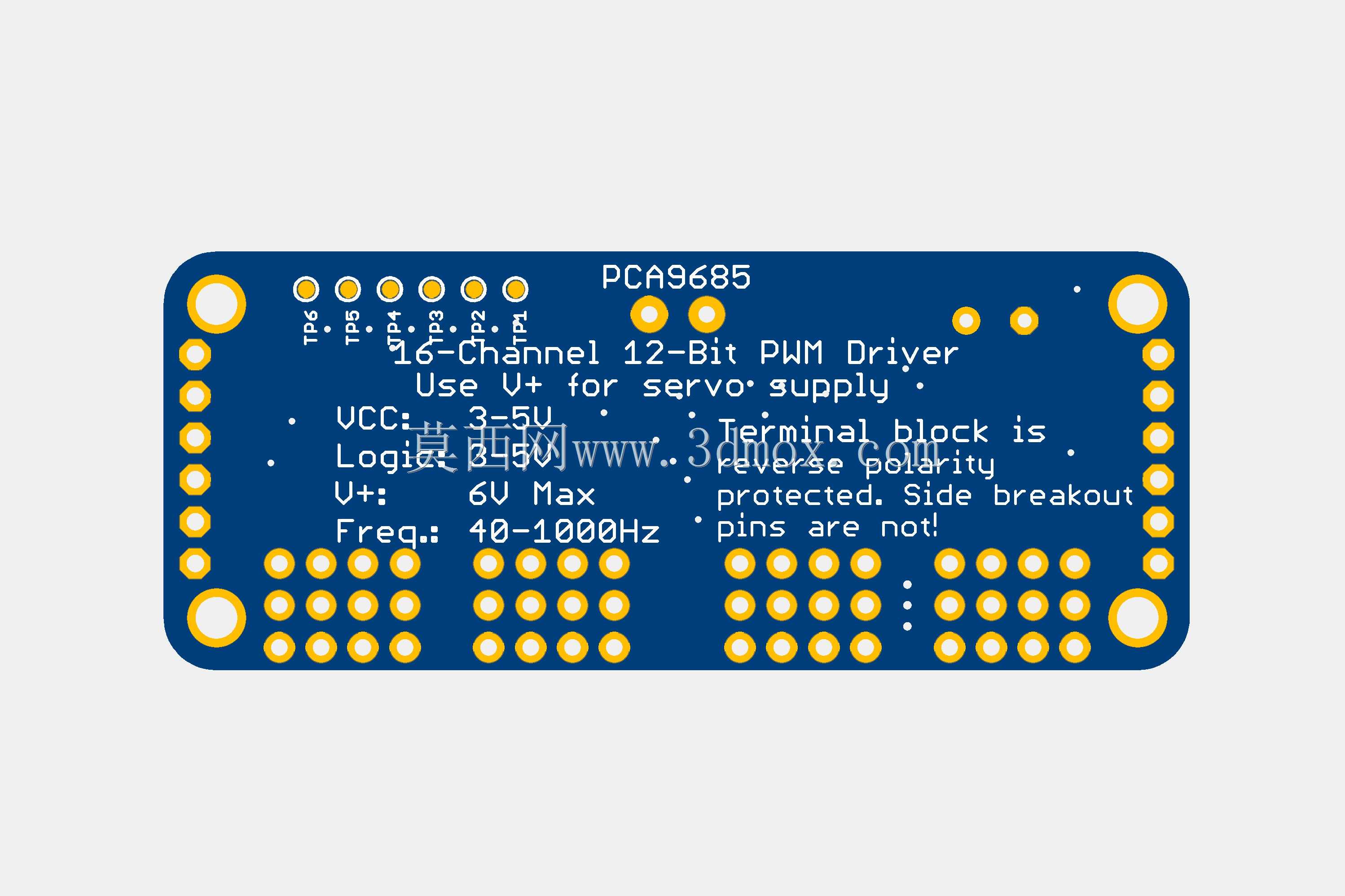

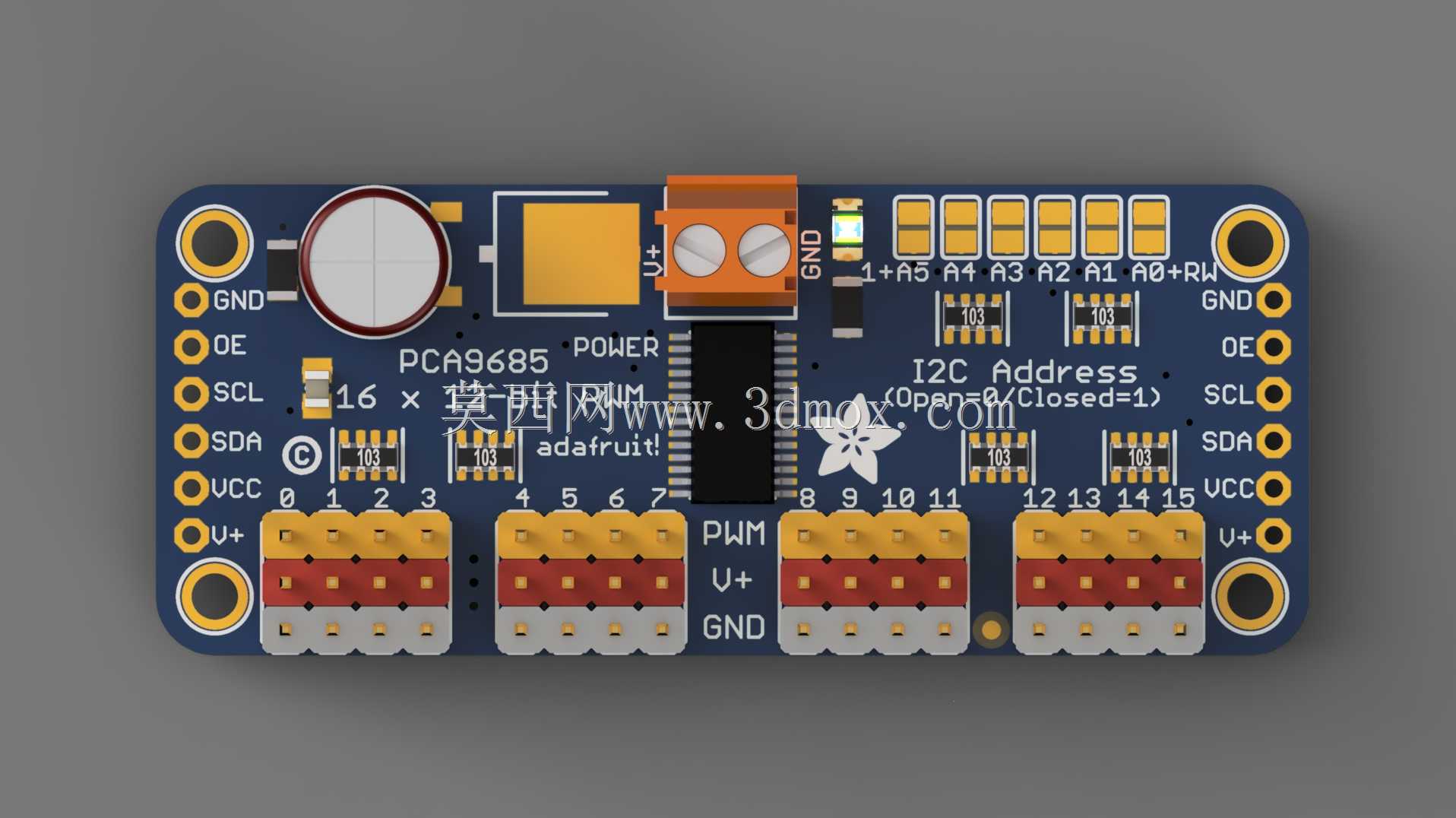

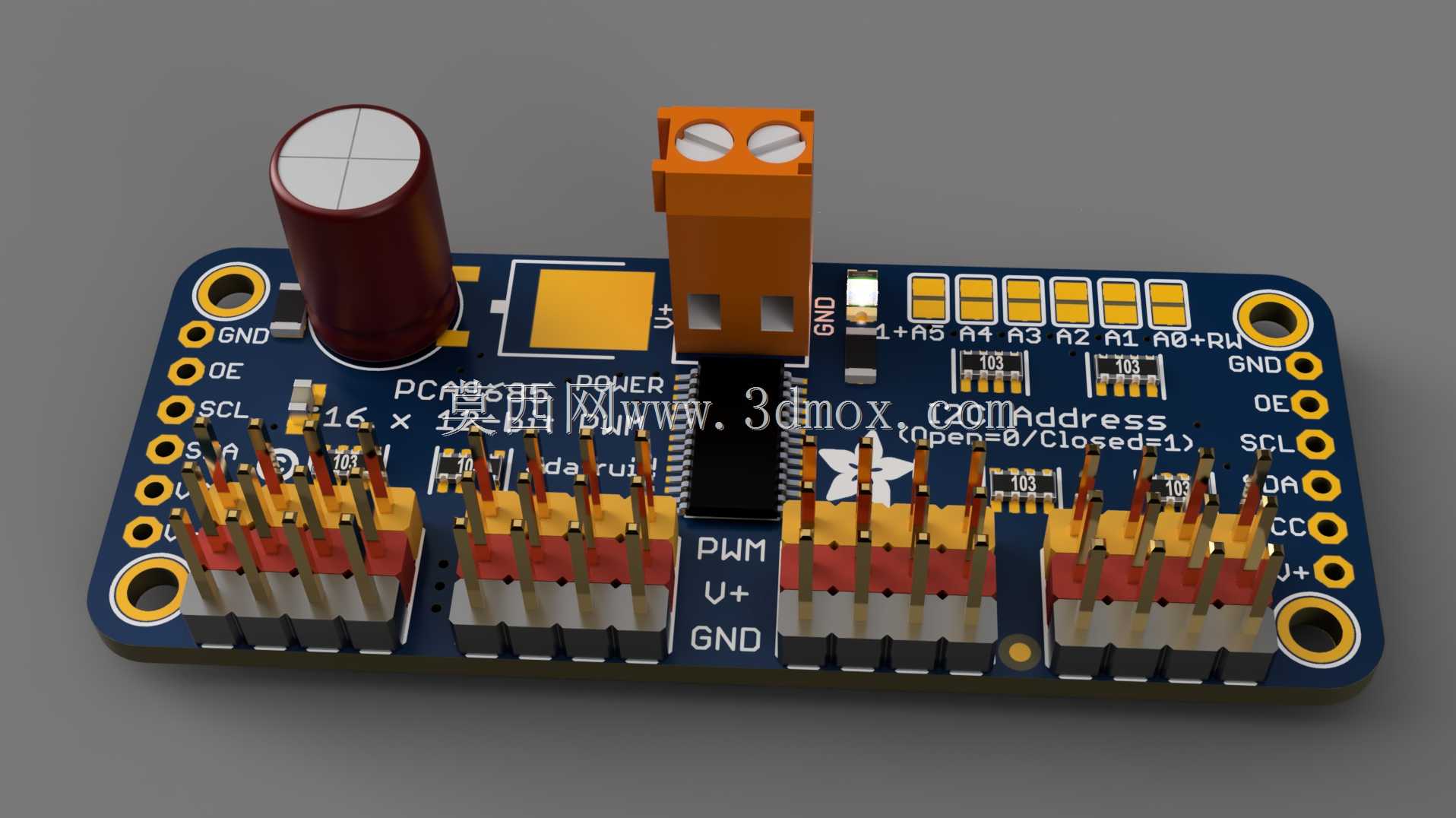

　　从布局上看，驱动板采用长条形PCB，四角布置安装孔，便于固定在亚克力支架、铝型材框架或设备侧板上。板边预留GND、OE、SCL、SDA、VCC、U+等通信与电源接口，两侧丝印清晰，接线时能够快速确认信号方向。十六路输出端按四组插座排列，每路同时引出PWM、V+与GND，适配标准三线舵机插头；分组方式有利于线束整理，也方便在机械臂底座处按关节序号分区接线。

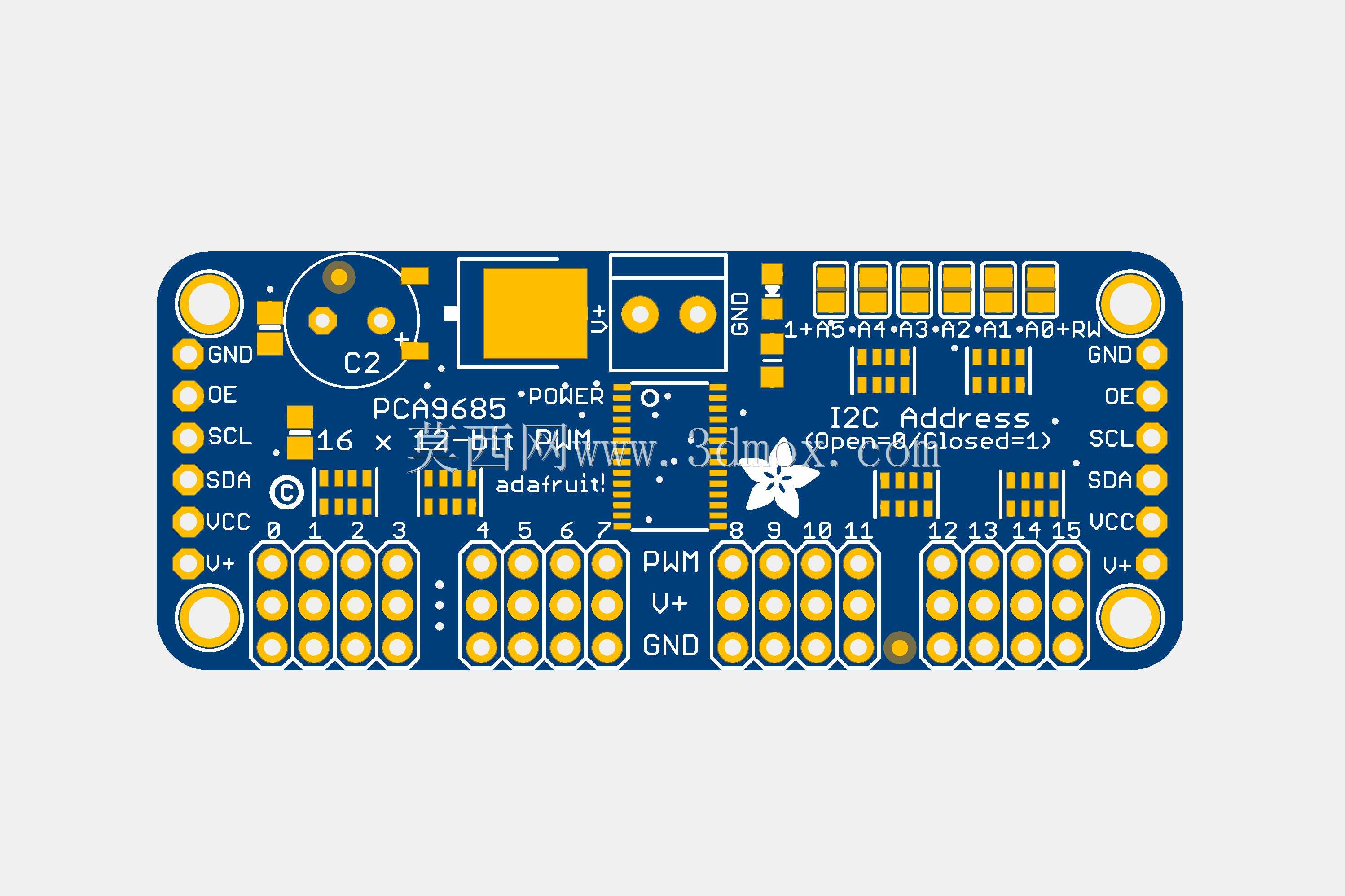

　　电源部分将逻辑供电与舵机动力供电分开设计，板上设置电源输入端子和大容量电容，能够缓冲舵机启动瞬间的电流冲击。I2C地址焊盘位于板体中部，通过A0至A5地址位的通断组合，可在同一总线上挂载多块驱动板，扩展后能够支撑数十路舵机协同动作。OE引脚用于输出使能控制，必要时可快速关闭全部PWM输出。

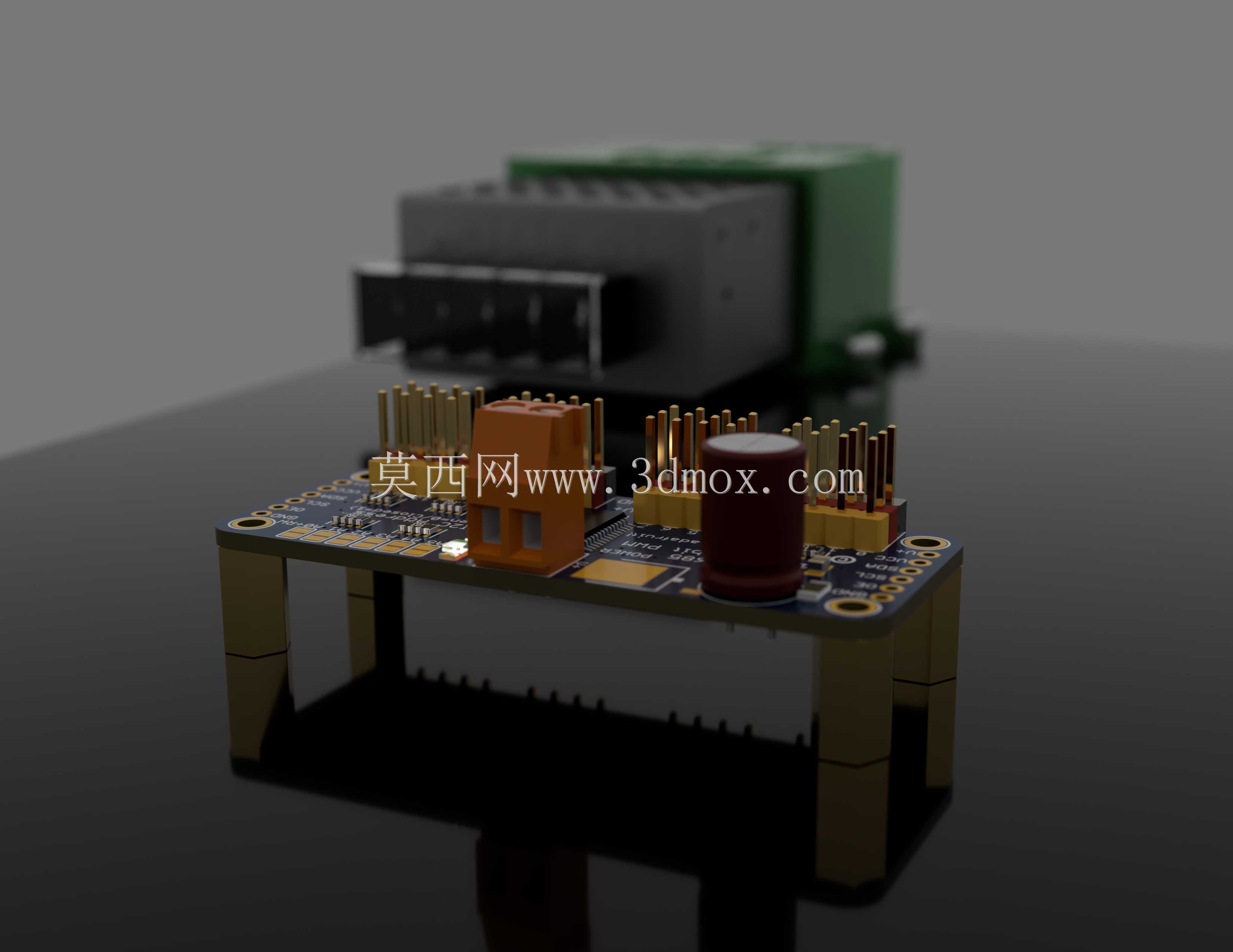

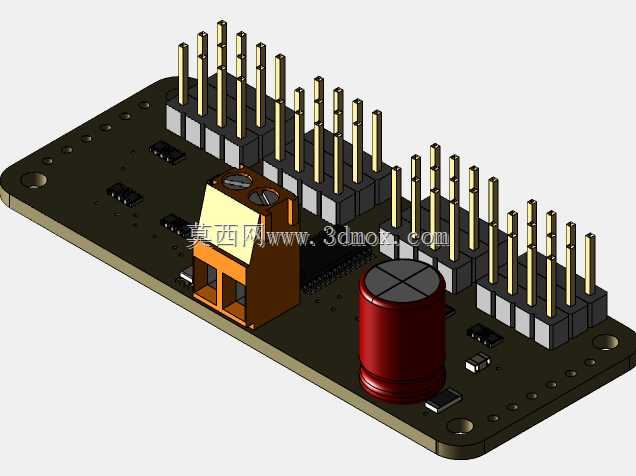

　　结构建模时需要重点还原PCB轮廓、安装孔位、端子高度、电容直径、插座间距以及芯片和接插件的立体占位。舵机插座区域的插拔空间不能被周边元件遮挡，电源端子侧应留出螺丝刀操作和线缆弯曲半径。板卡整体厚度较薄，但电容、端子和排针在垂直方向上形成不同高度，装入紧凑腔体时要核对顶层与底层间隙。多板堆叠或并排安装时，还要保证I2C地址拨码位置可视、接线端不与支架干涉。该模型可用于电控仓布局校验、线束走向规划和教学装置结构设计，帮助工程师在加工前确认板卡与机械结构之间的装配边界。
