菱形钢丝防护网框三维结构设计

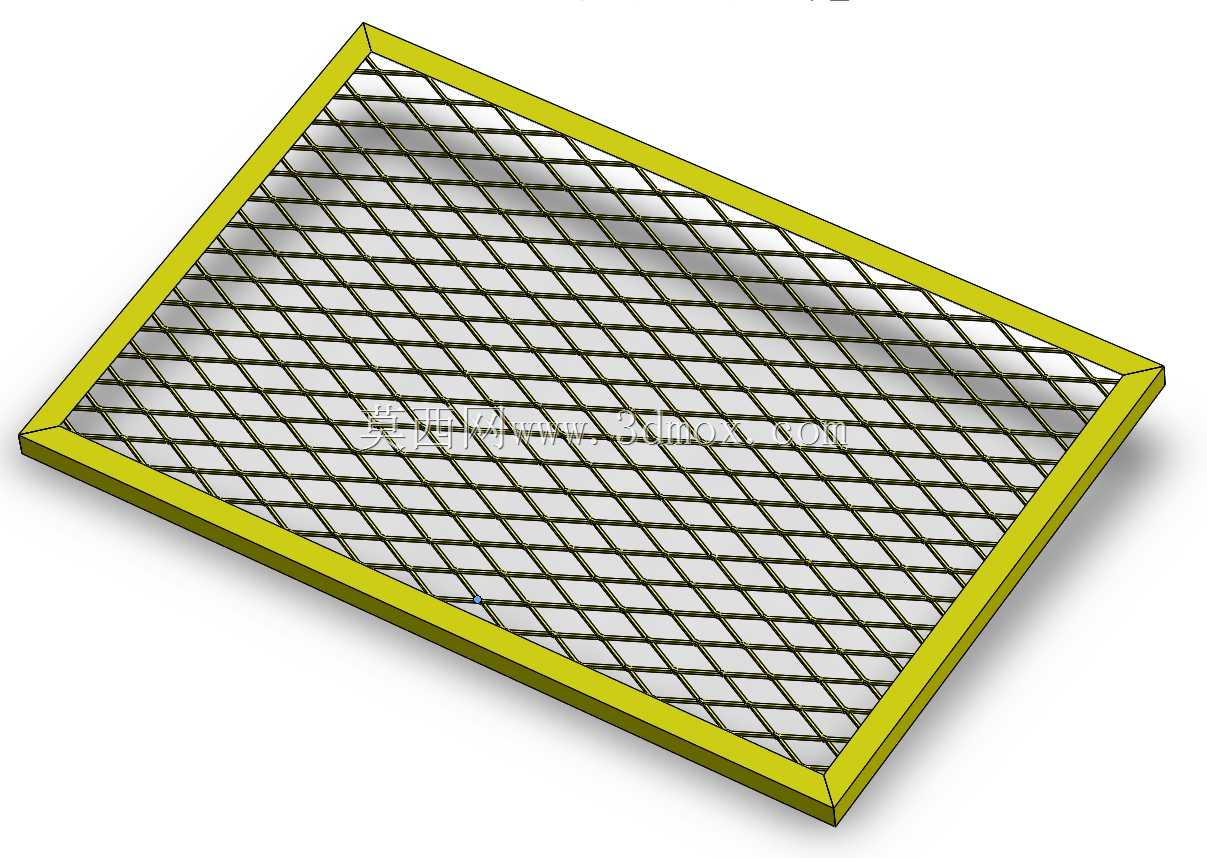

　　该结构件为带矩形外框的菱形钢丝网，主要用于机床、输送线、操作平台、检修通道及小型设备外围的防护与隔离。网格部分采用交错斜向布置，形成连续菱形开孔，既能够阻挡人员肢体直接接触内部运动部件，又保留较大通透面积，便于观察设备运行状态、通风散热以及光线通过。外框采用折边或型材围合形式，将网体边缘完全约束，避免单片钢板网边缘翘曲、毛刺外露和局部刚度不足的问题。

　　从实际装配角度看，这类网框常作为可拆卸盖板、观察窗护网或设备检修口挡板使用。外框四边形成明确安装边界，后续可在边框上布置螺栓孔、焊接螺母、压条或铰链，使网框与机架立柱、钣金罩壳、平台支架连接。建模时需要重点控制外轮廓长宽尺寸、边框宽度、网面有效开孔区域以及边框与网体的搭接关系。若用于旋转部件外侧，还应结合安全距离校核网孔尺寸，防止手指或工具穿过；若用于踏板、平台或地沟覆盖，则需进一步评估踩踏载荷、边框支承跨度和网丝受力方向。

　　菱形网相较正交方格网，在受载时具有更好的应力扩散路径。斜向筋条相互牵制，局部冲击不会只沿单一方向传递，网面整体抗变形能力较强。边框则承担收边、定位和提高平面刚度的作用，其截面高度决定网框平放或竖装时的抗弯能力。设计过程中，网丝直径、菱形节距、边框厚度与开口面积需要平衡：开孔过密会增加重量并降低通风视野，开孔过大则削弱防护效果；边框过窄会导致安装面不足，边框过高又可能与周边罩壳、铰链或紧固件发生干涉。

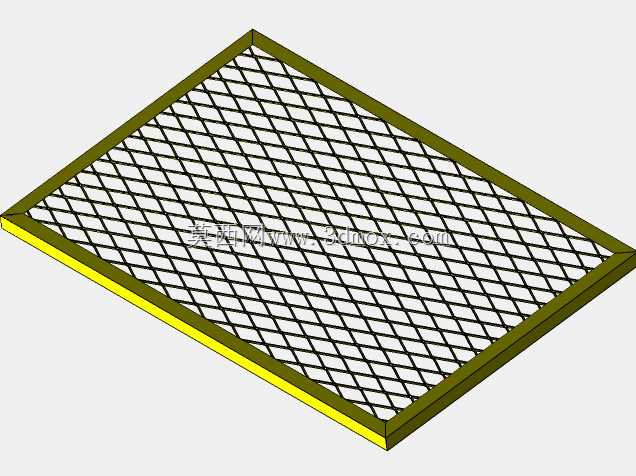

　　三维结构表达上，应准确呈现网体斜筋的连续交错关系、边框转角闭合方式以及网面与边框的嵌入位置。网片并非简单平面贴图，而是由规律性三维实体筋条构成，边缘与框体之间需要保留合理包边区域，便于焊接、压接或螺栓固定。矩形外形适合标准化裁切和批量加工，黄色边框可作为醒目的安全防护色，也可在实际生产中按设备涂装要求调整。

　　在机床加工场景中，该类构件可安装在卡盘、皮带轮、齿轮箱或切屑飞溅区域附近；在自动化输送线上，可作为人员与输送链条、传动辊筒之间的隔离挡板；在平台和通道中，也可作为轻质格栅盖板使用。结构设计需兼顾防护强度、可视性、通风性、装配维护便利性以及外框安装公差，使网框在长期振动、拆装和轻微碰撞条件下仍保持稳定形态。
