常用基础电子元器件三维装配素材

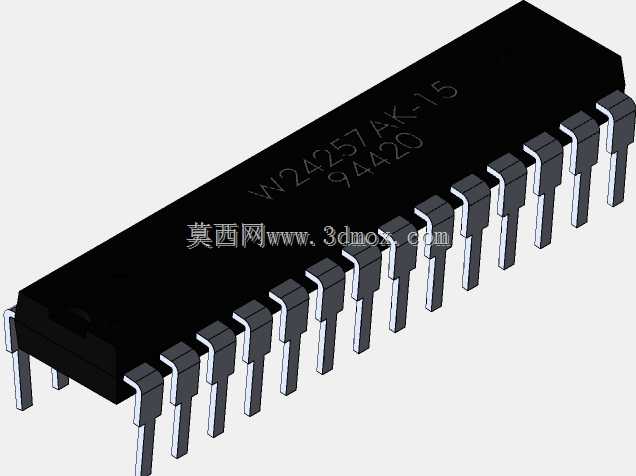

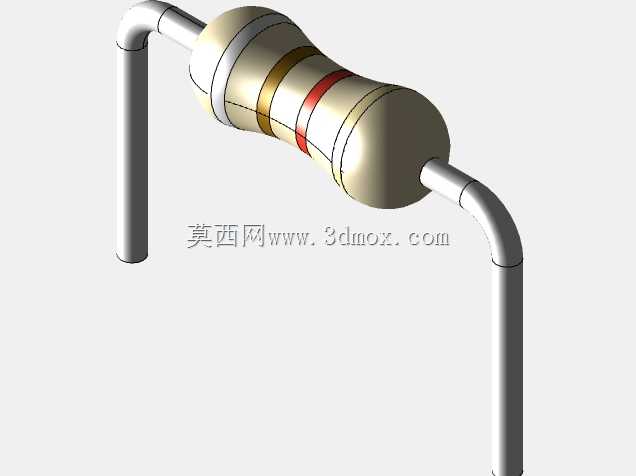

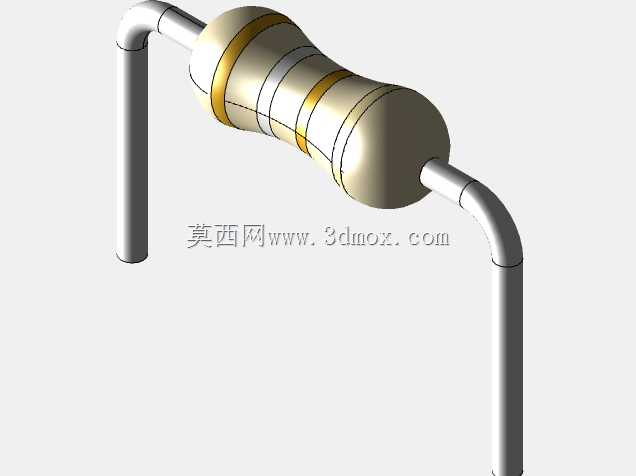

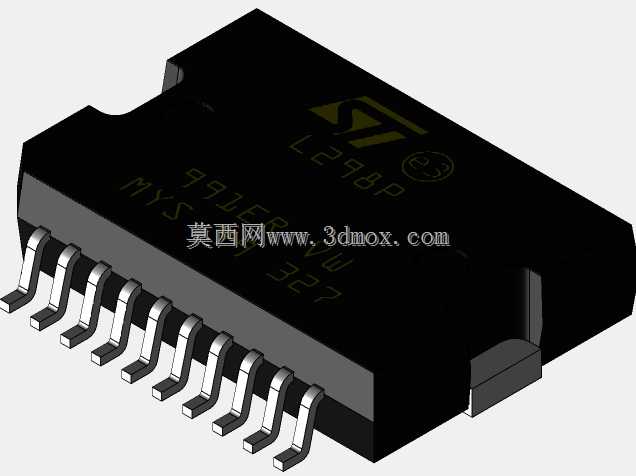

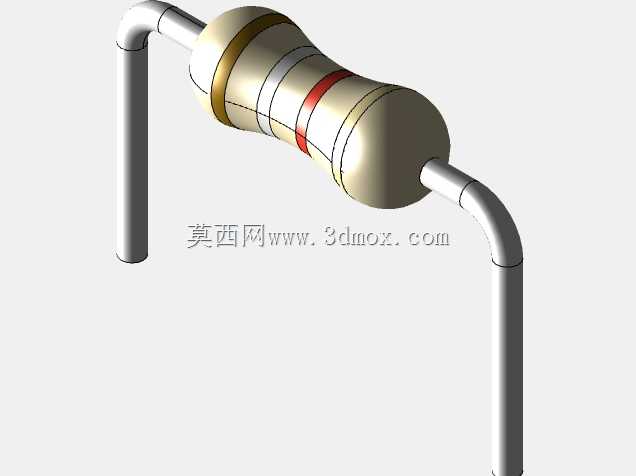

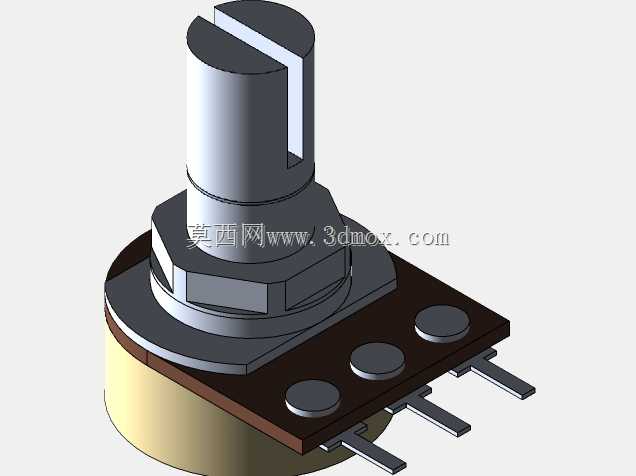

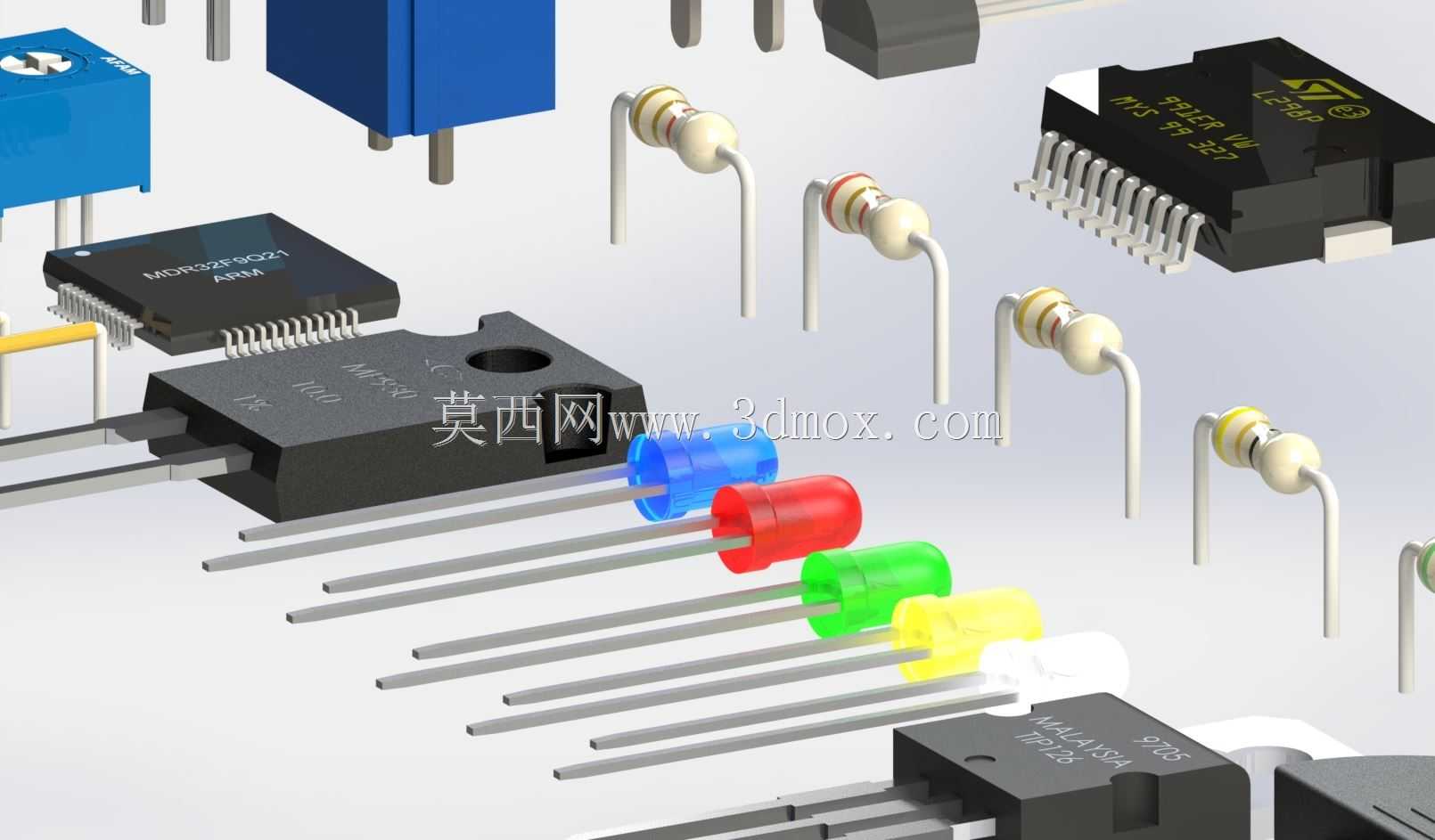

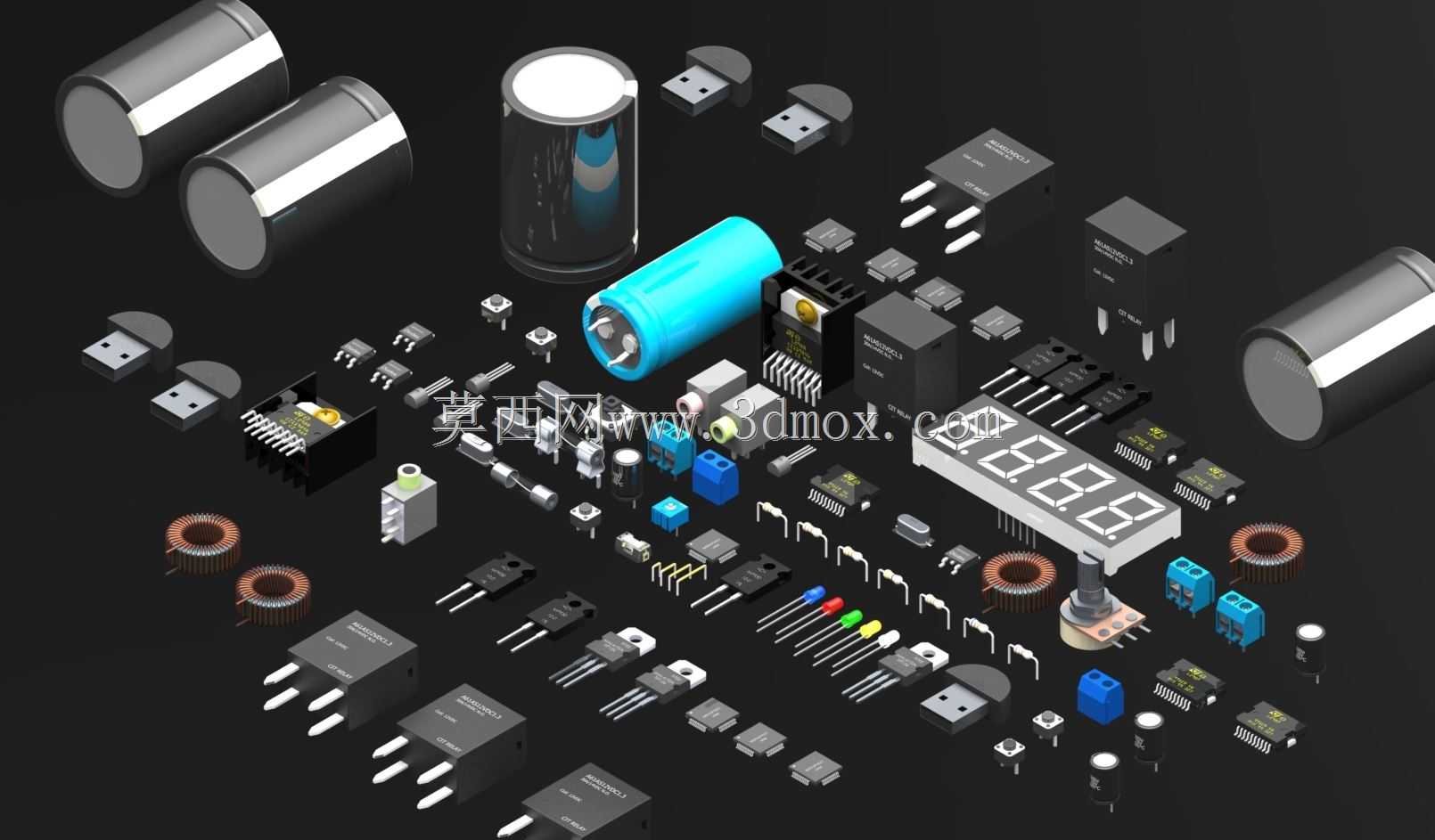

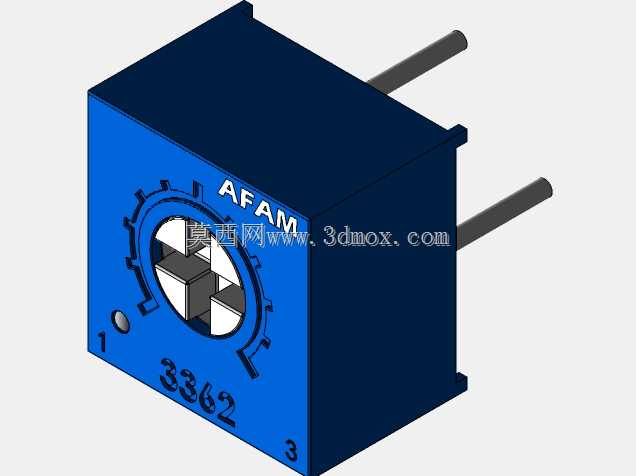

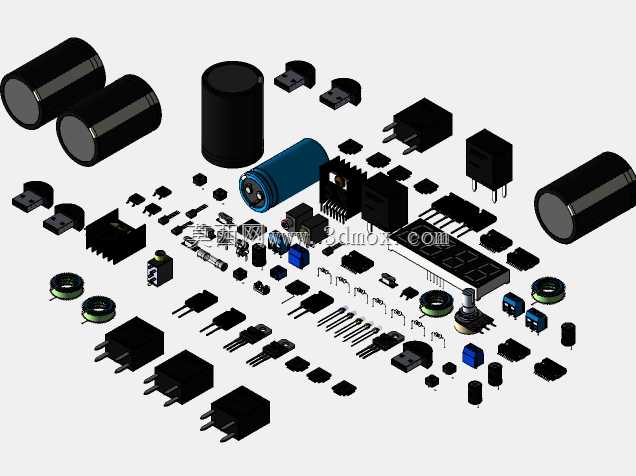

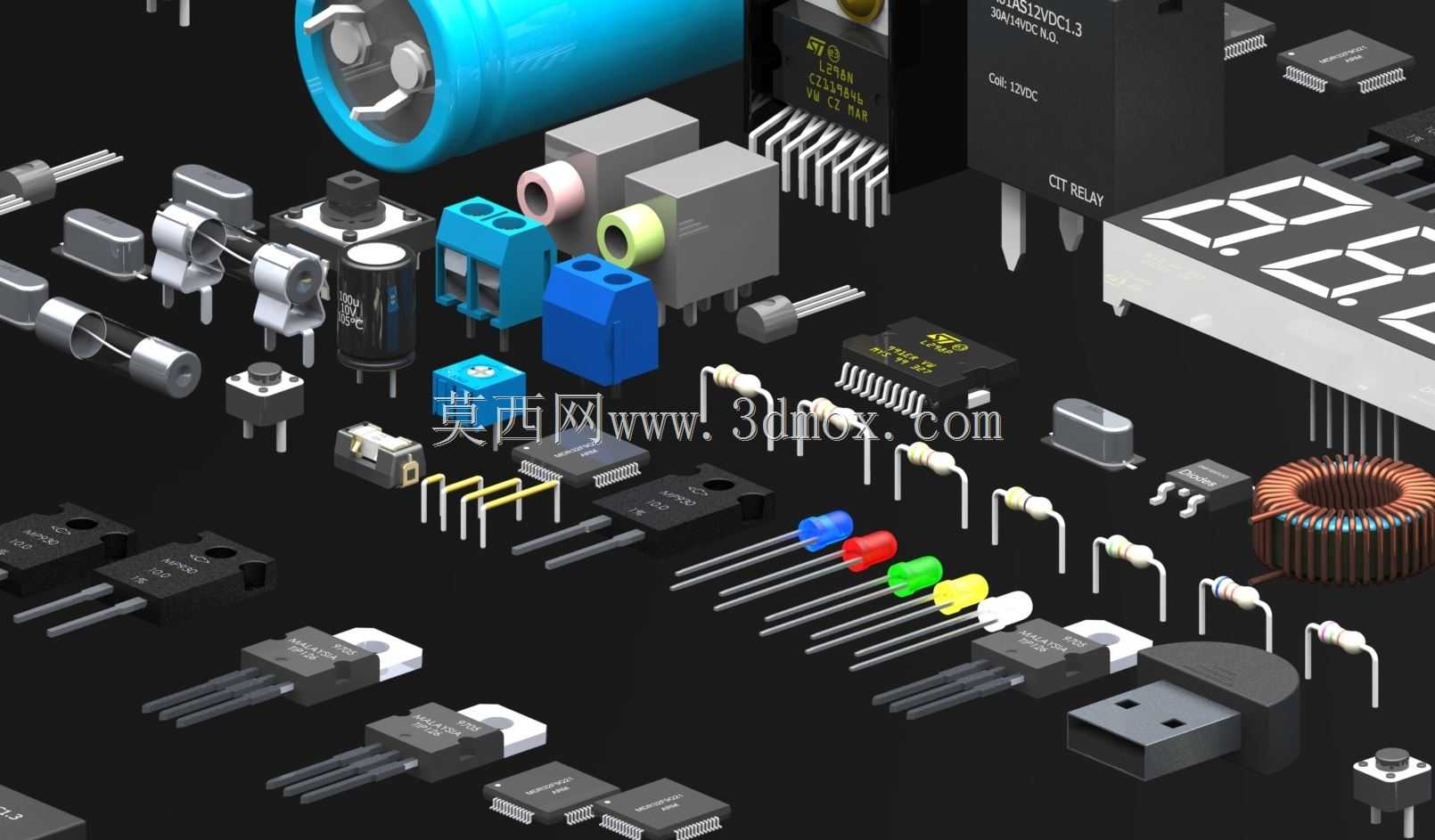

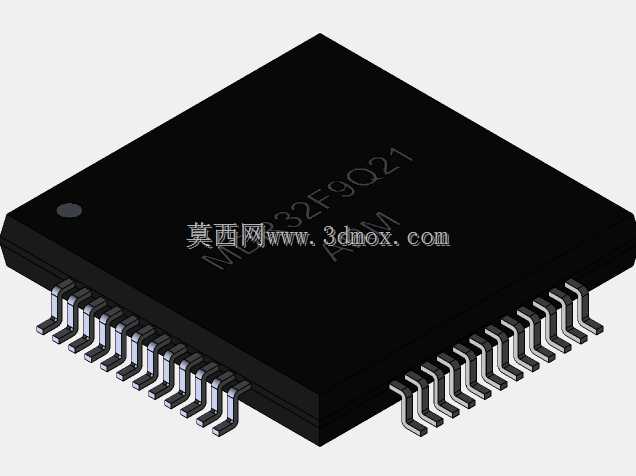

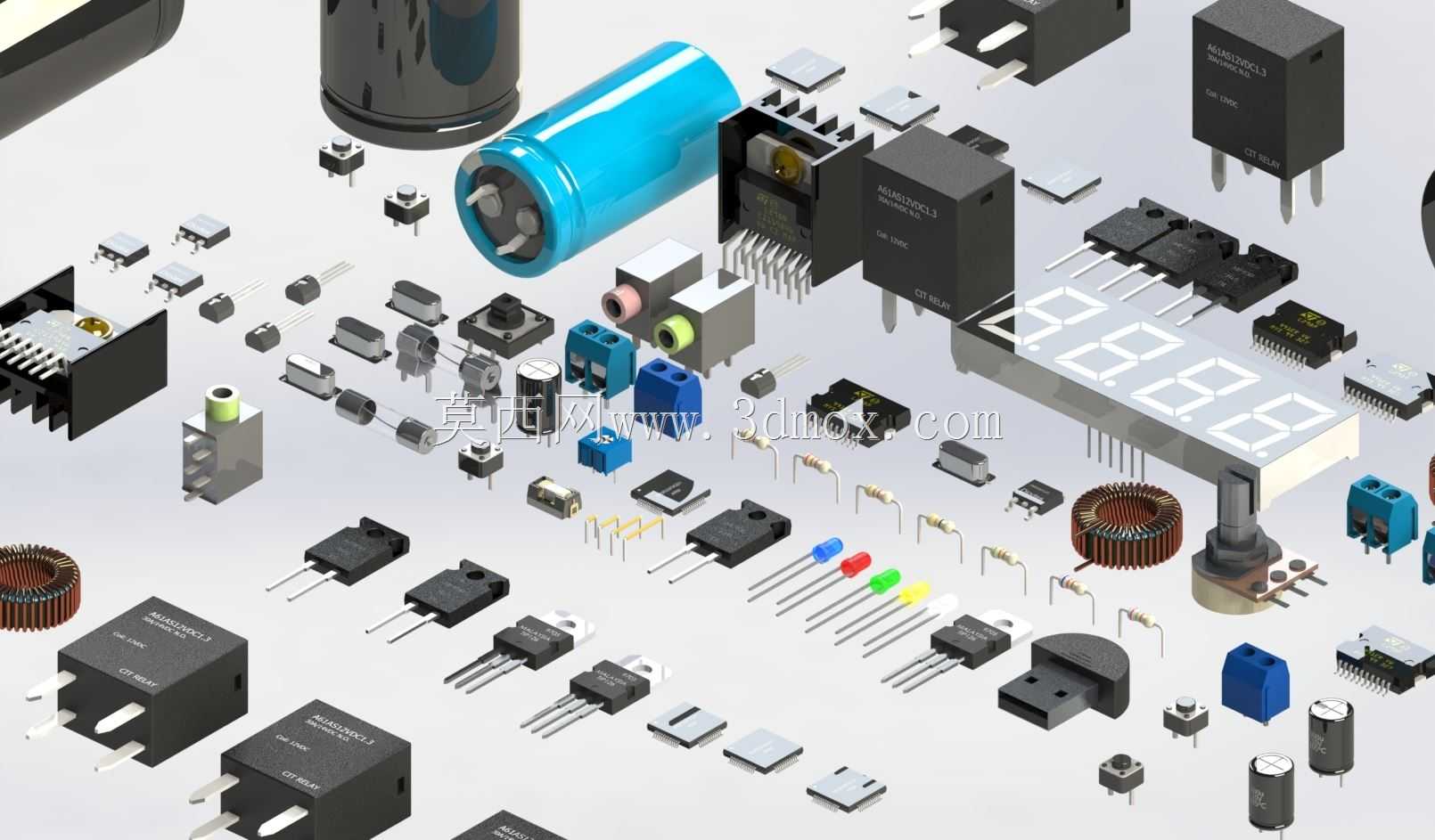

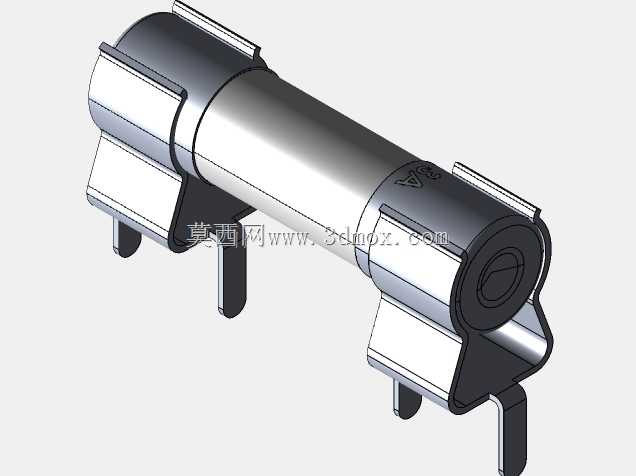

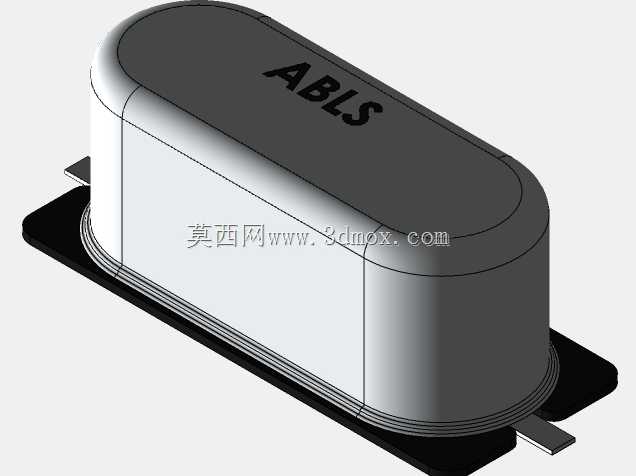

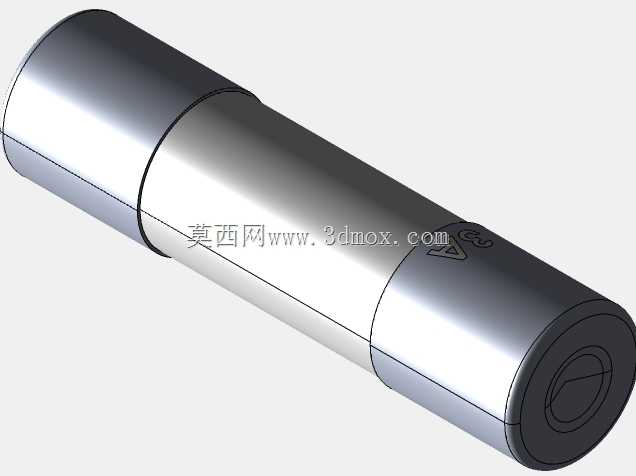

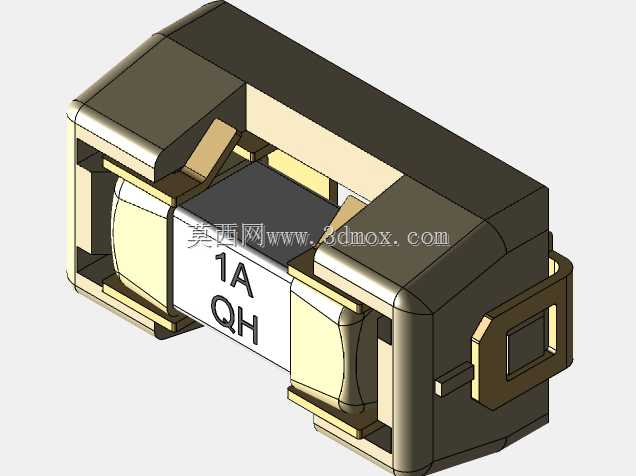

　　这套基础电子元器件三维素材覆盖电路板原理验证、控制柜布局、教学演示与小型机电产品开发中最常遇到的外购件类型。模型集合中包含铝电解电容、贴片电阻、贴片电容、直插二极管、发光二极管、三极管、功率器件、继电器、接插件、按键、电位器、电感、蜂鸣器、数码管及多种封装形式的半导体器件，能够在整机结构方案阶段快速搭建PCB周边空间关系。

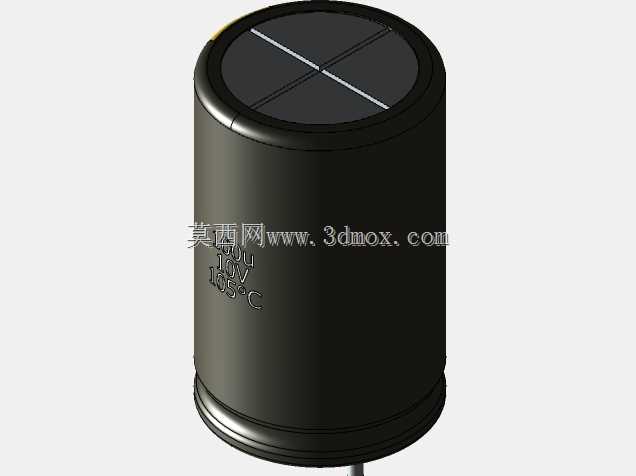

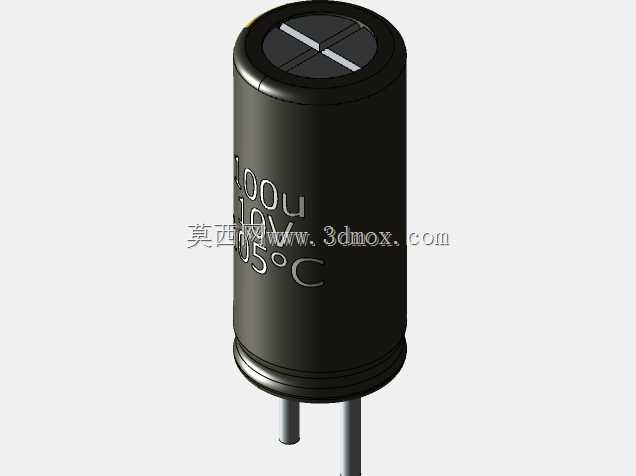

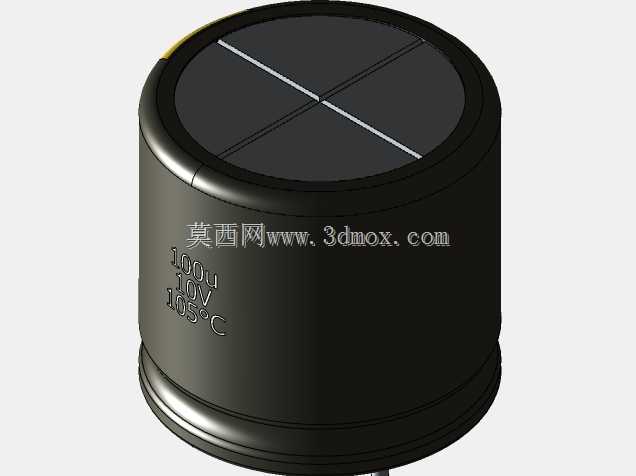

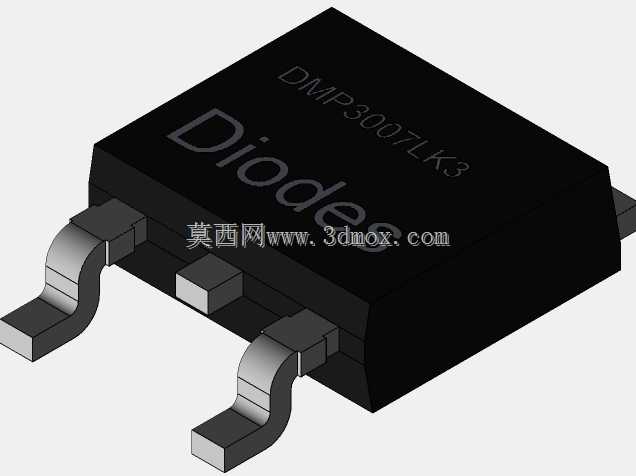

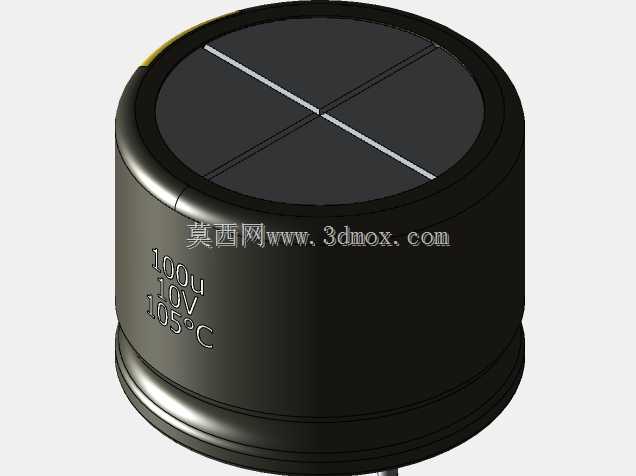

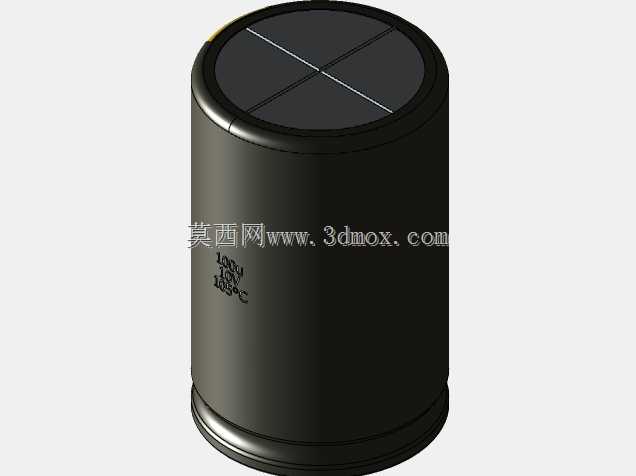

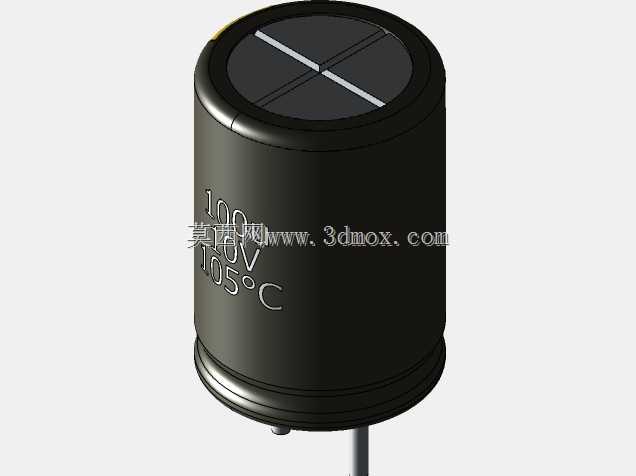

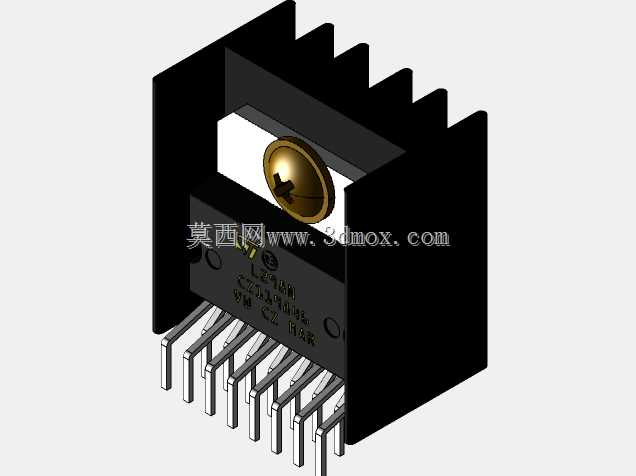

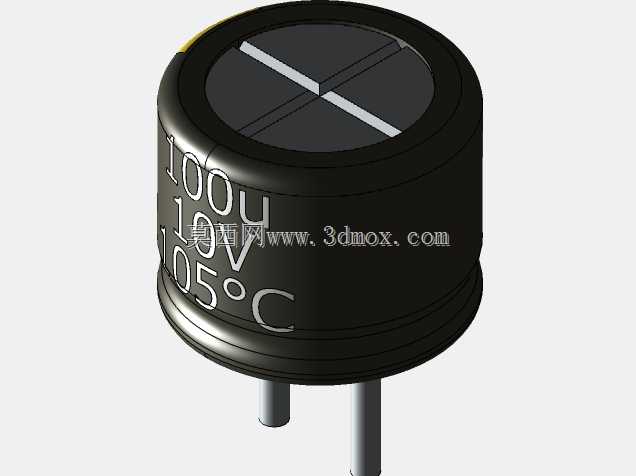

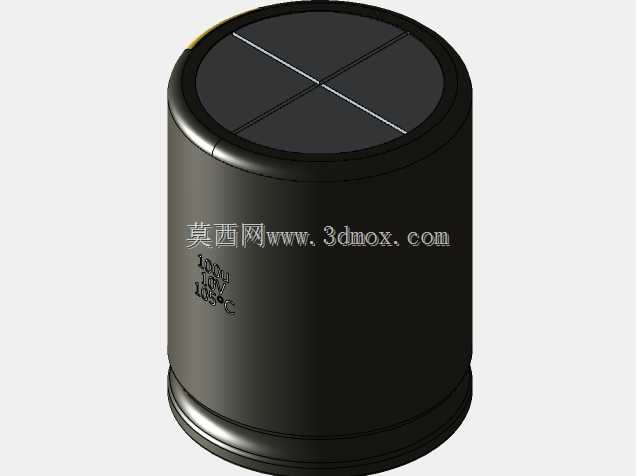

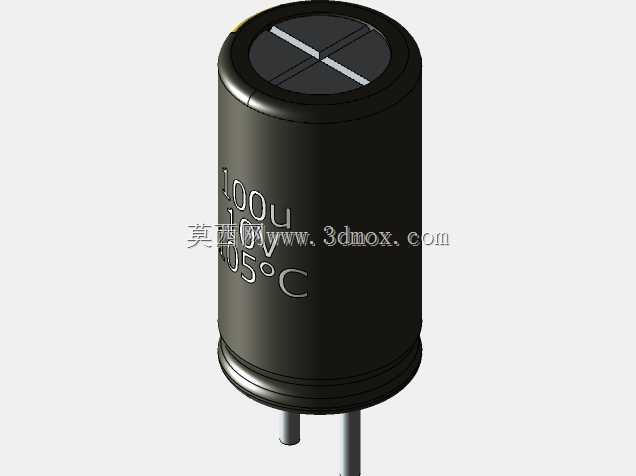

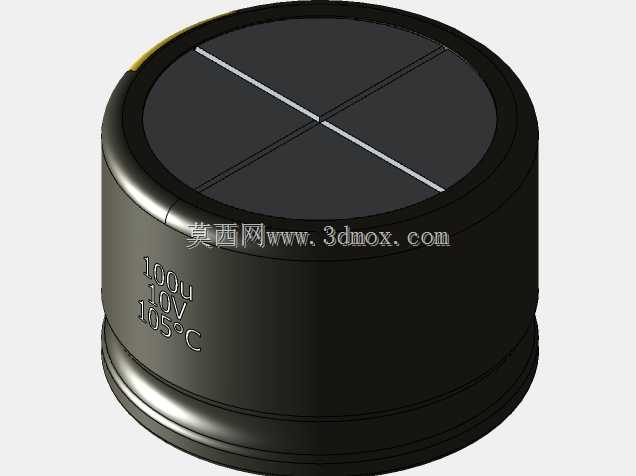

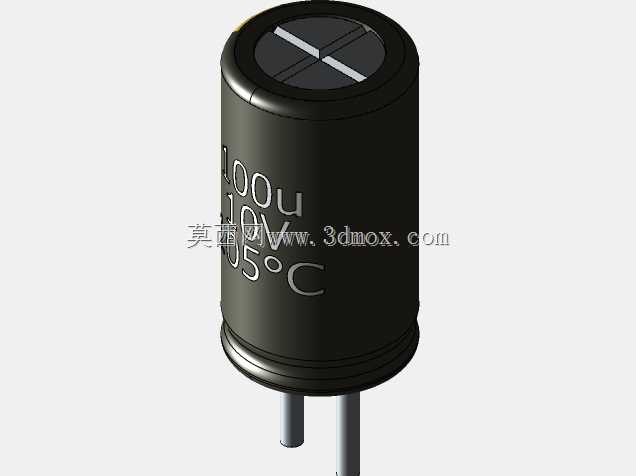

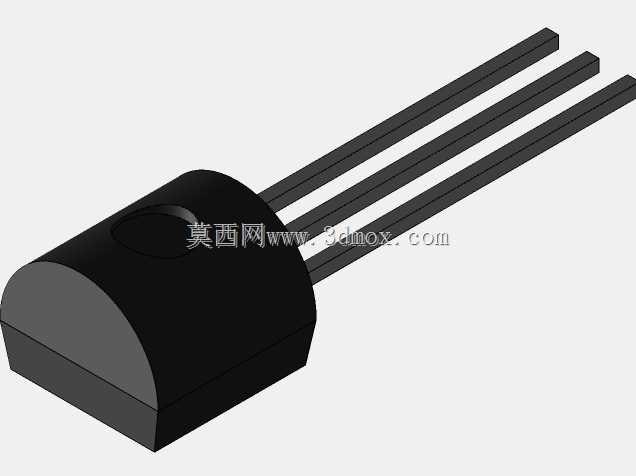

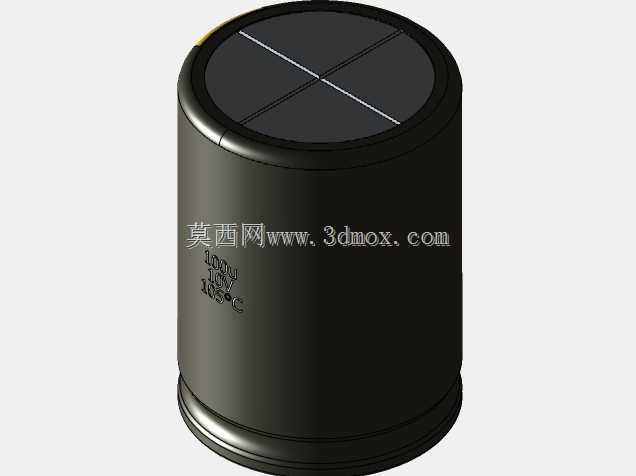

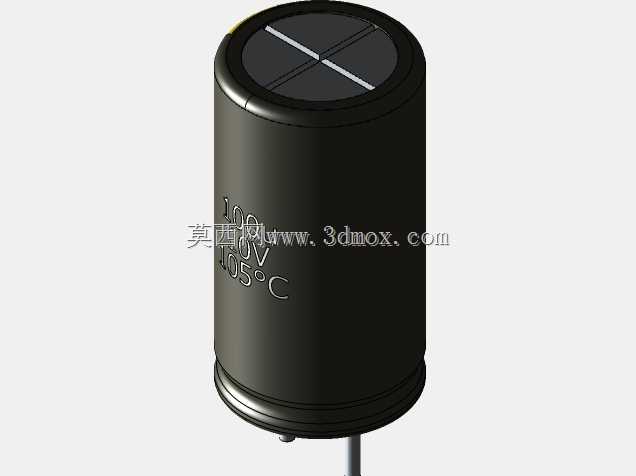

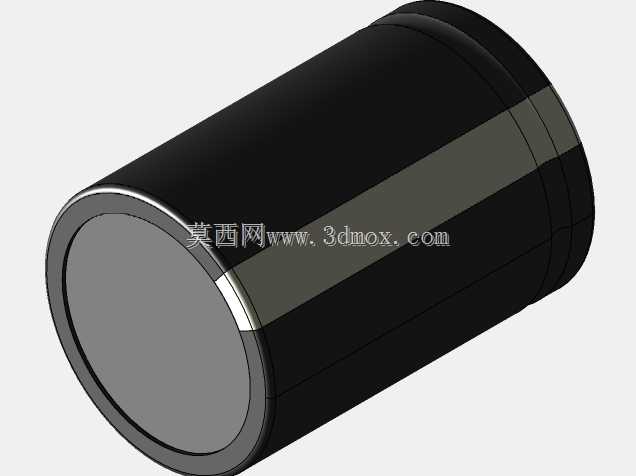

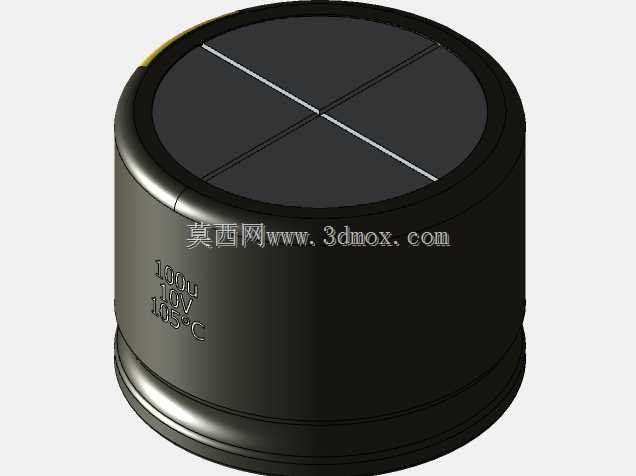

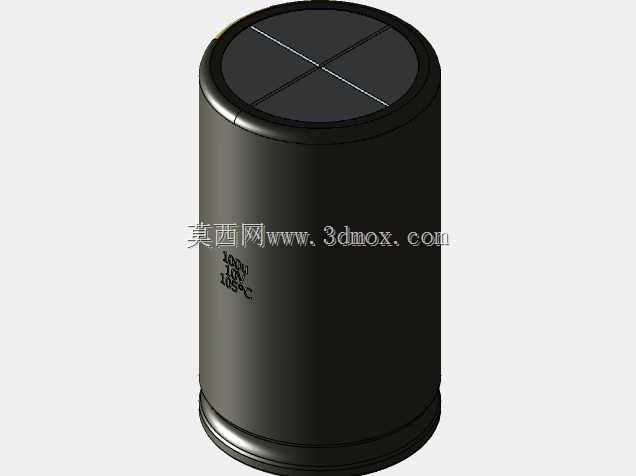

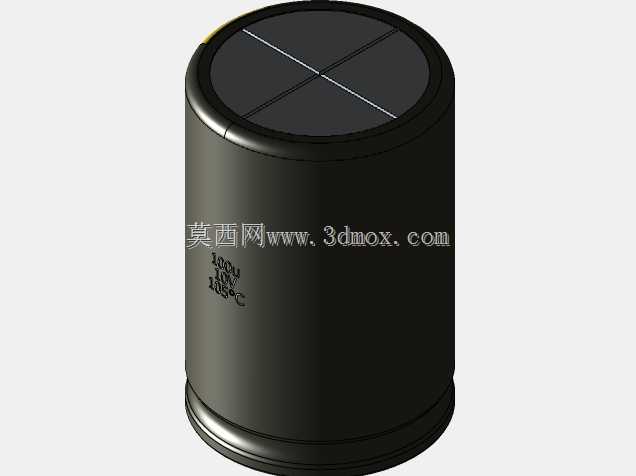

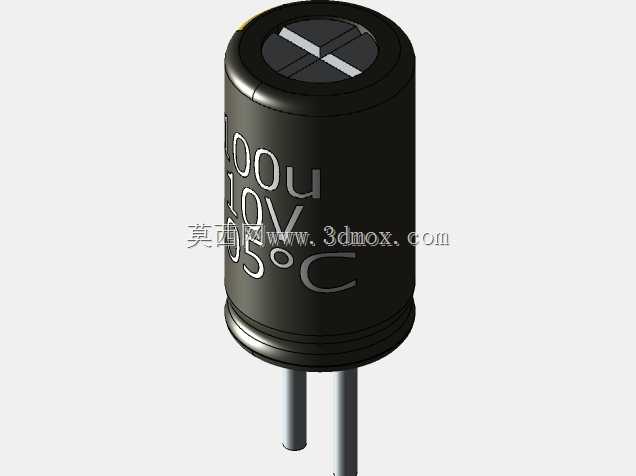

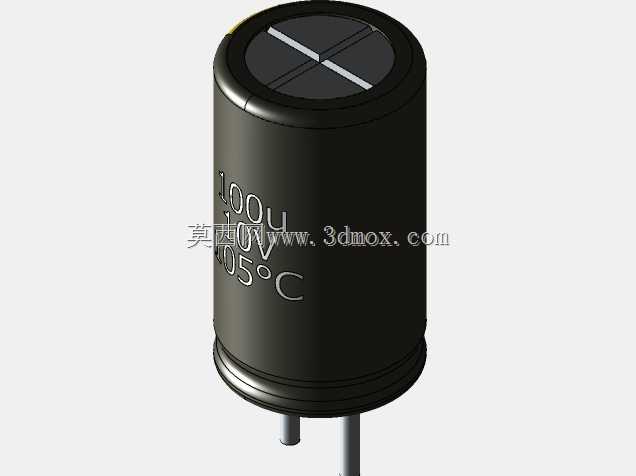

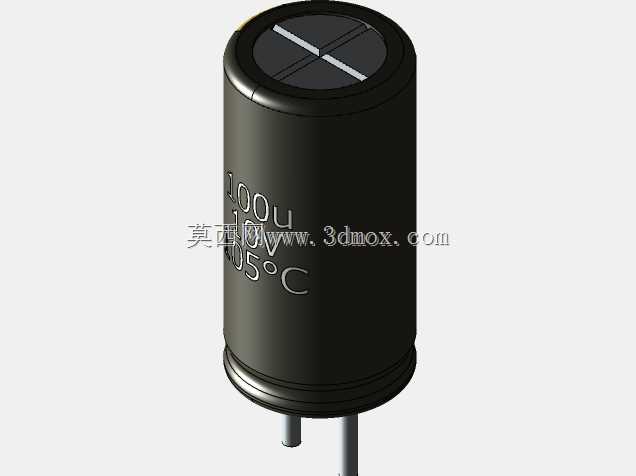

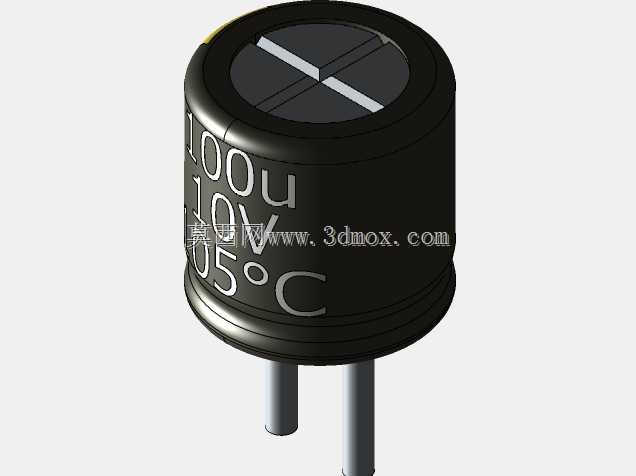

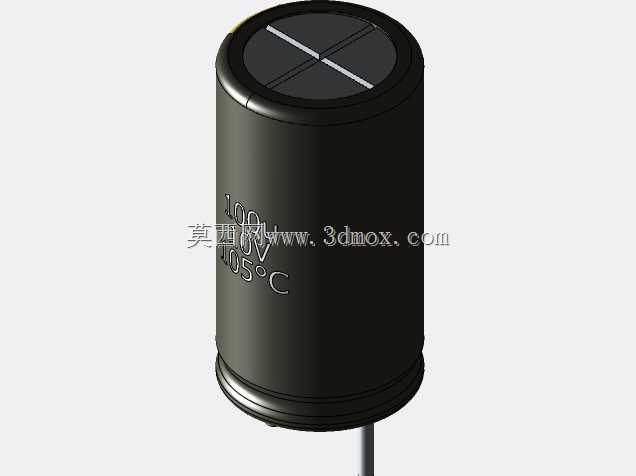

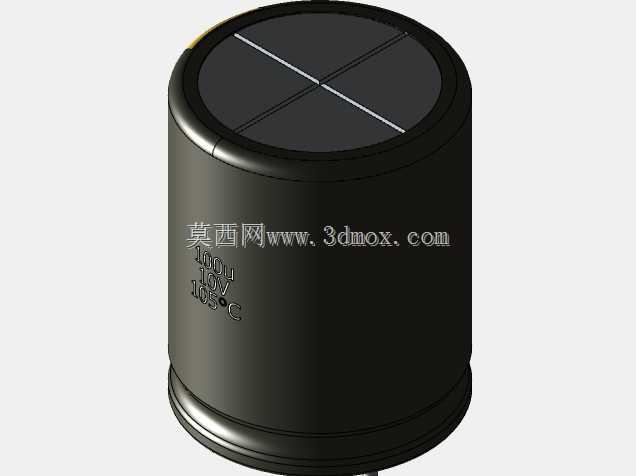

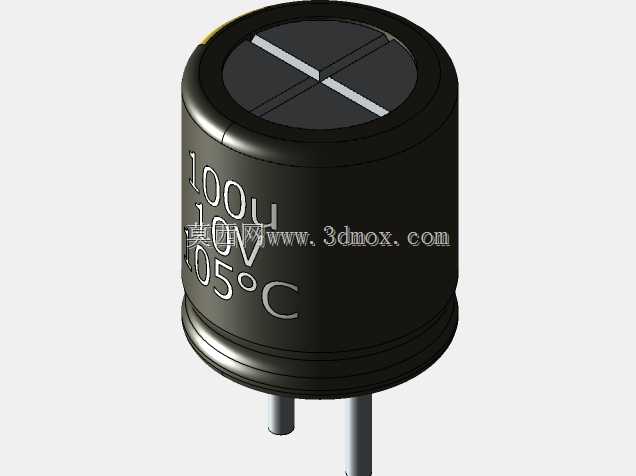

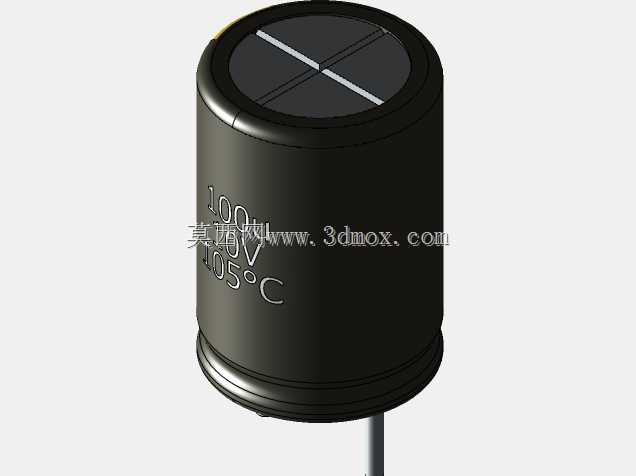

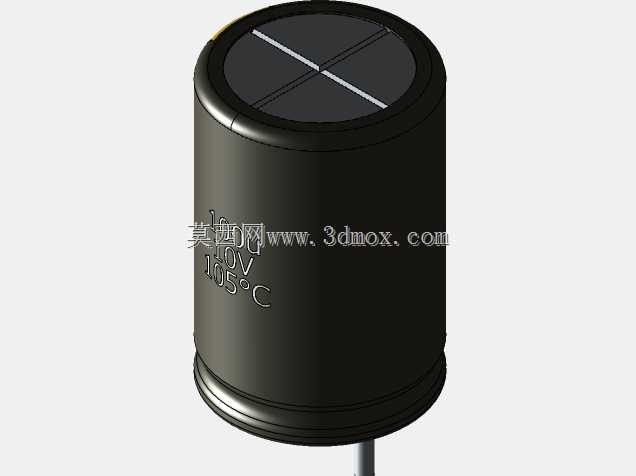

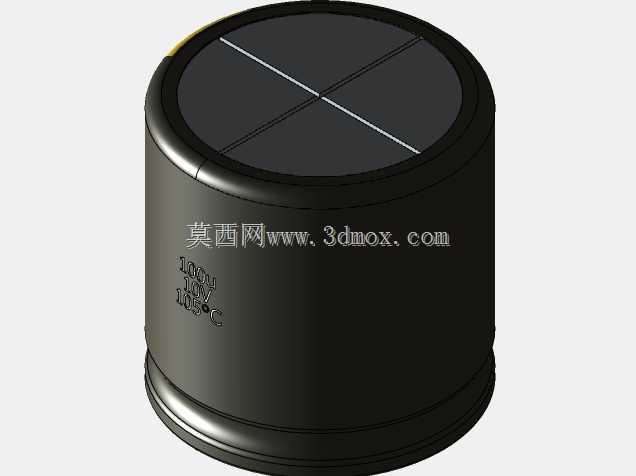

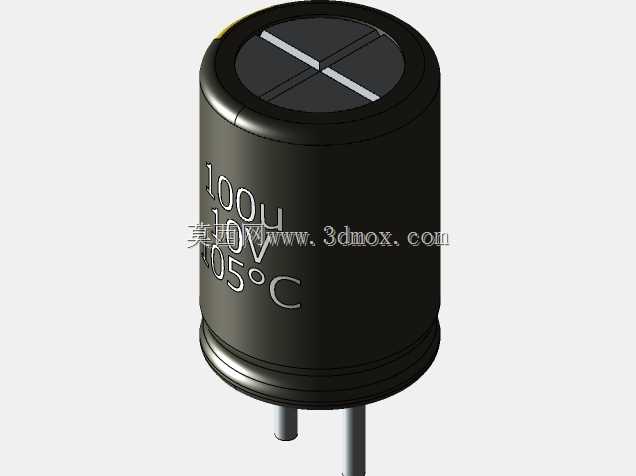

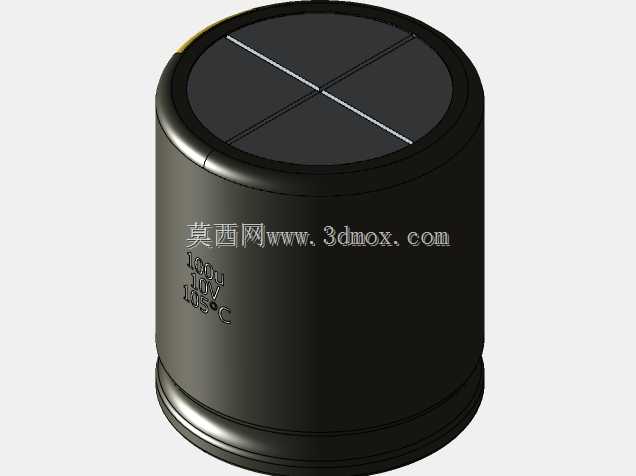

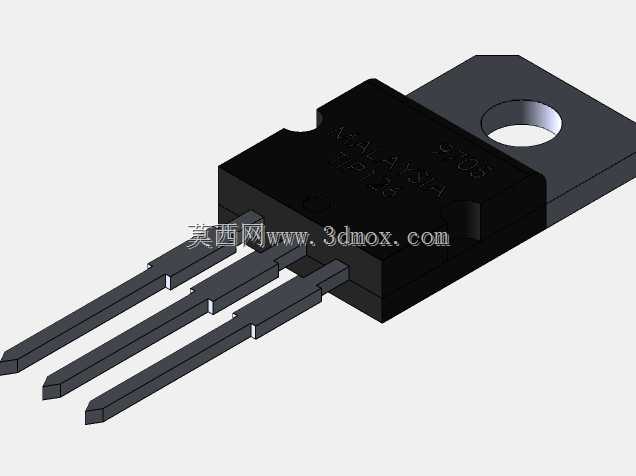

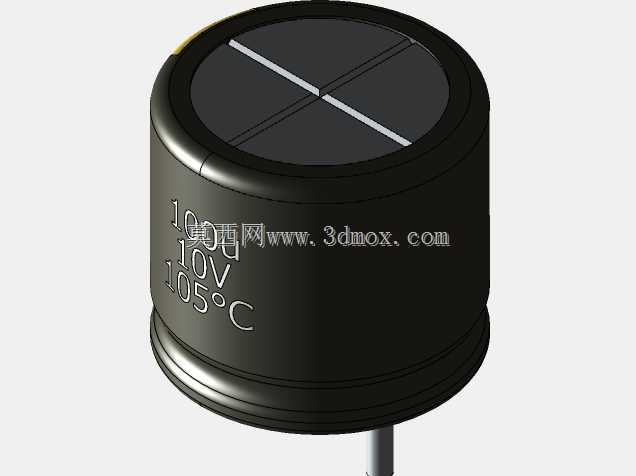

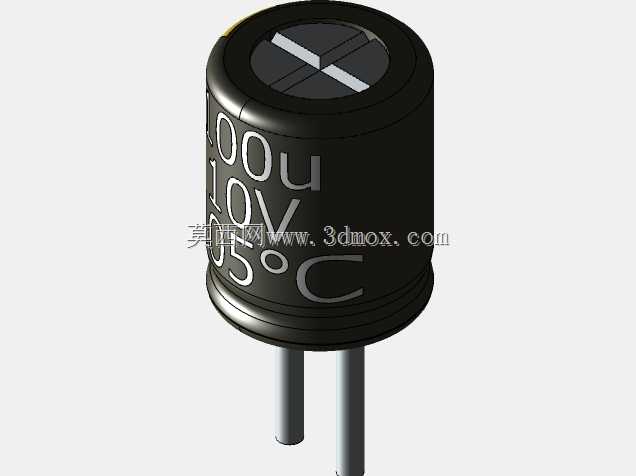

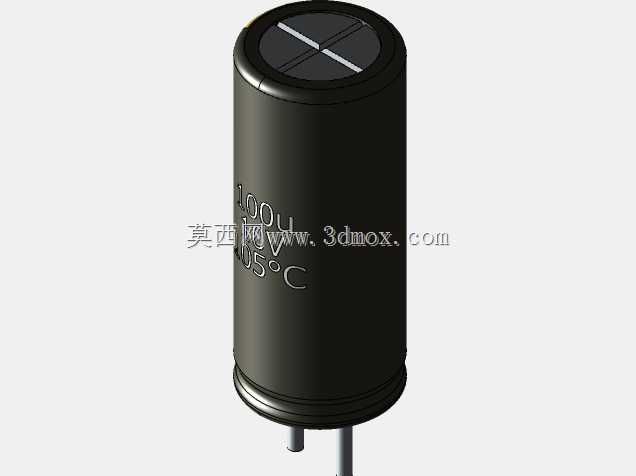

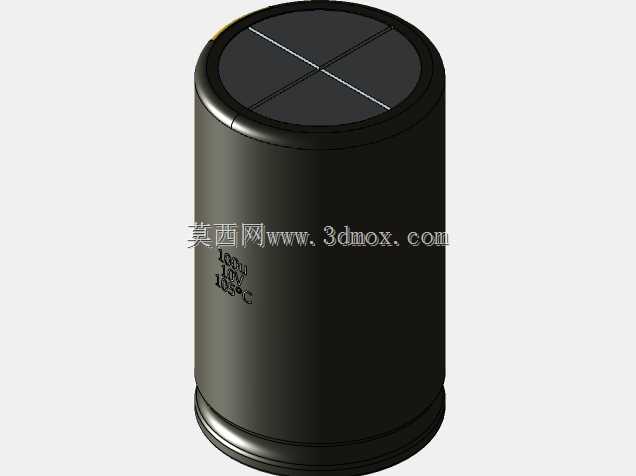

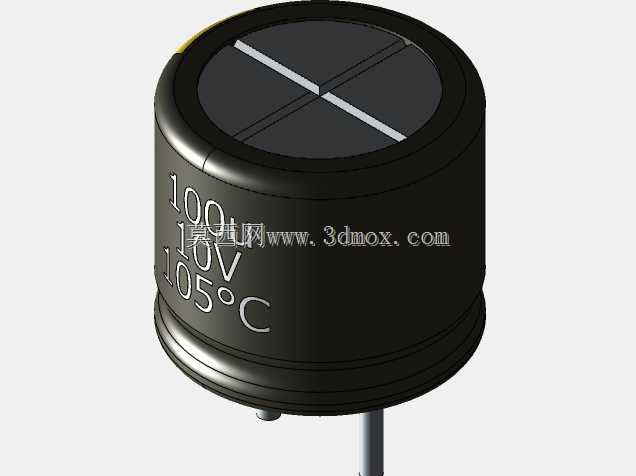

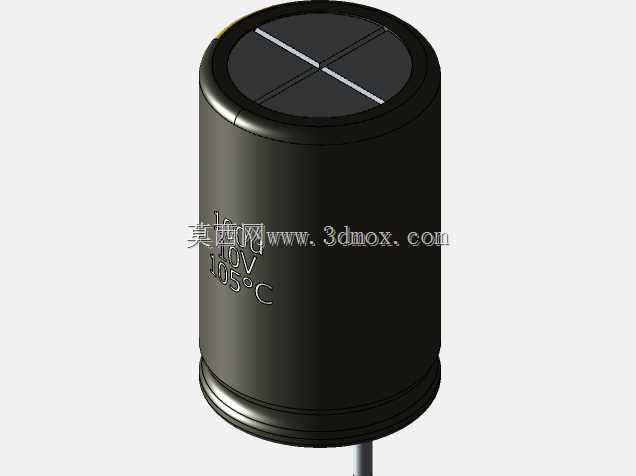

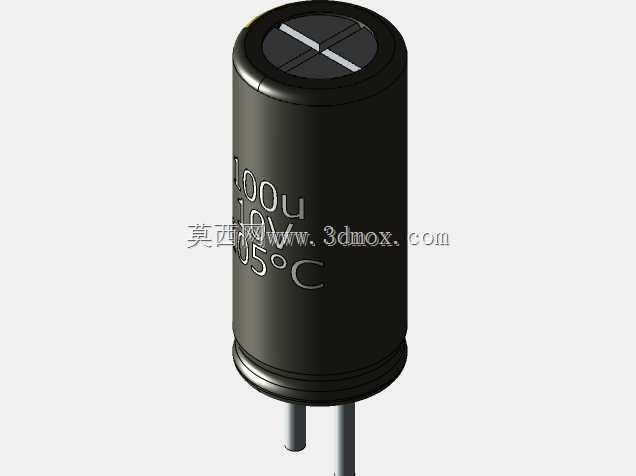

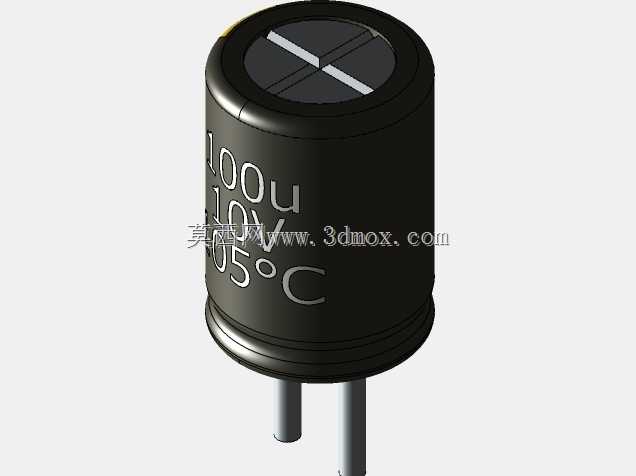

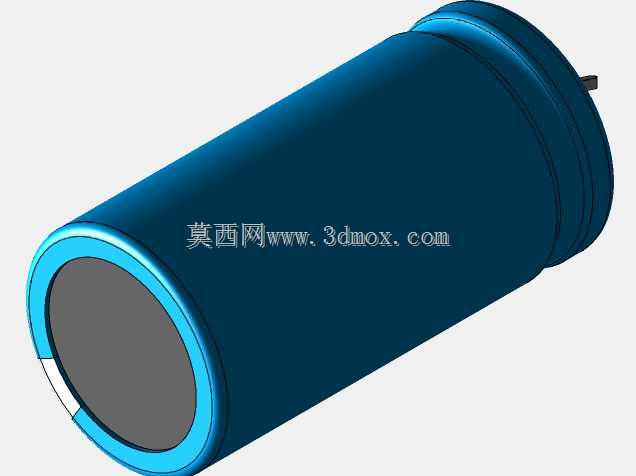

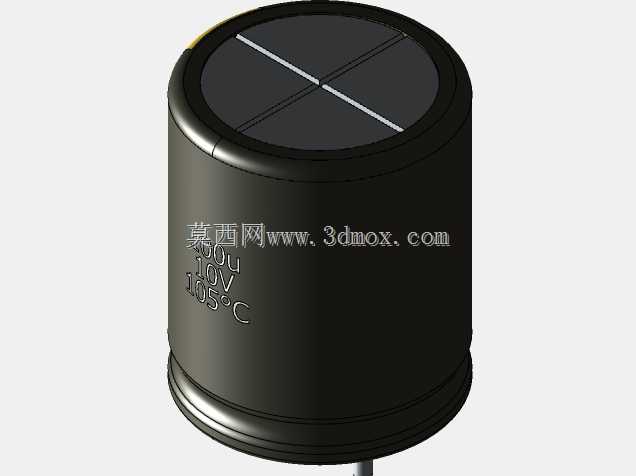

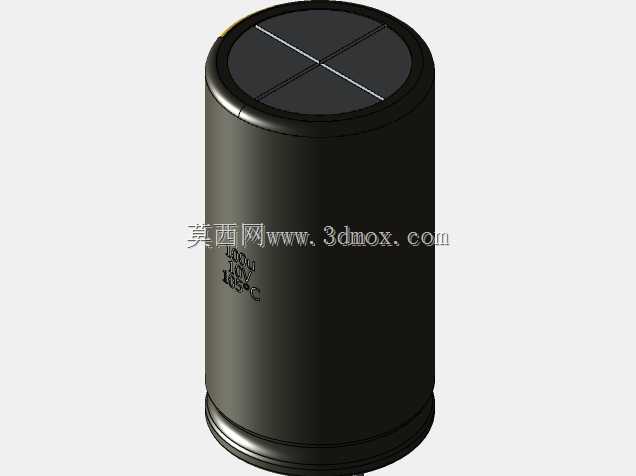

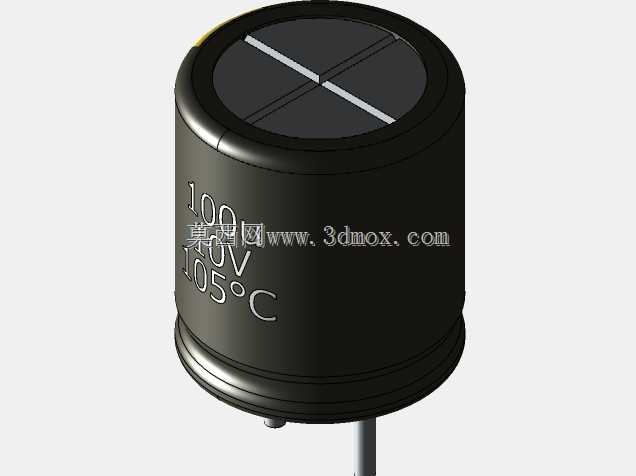

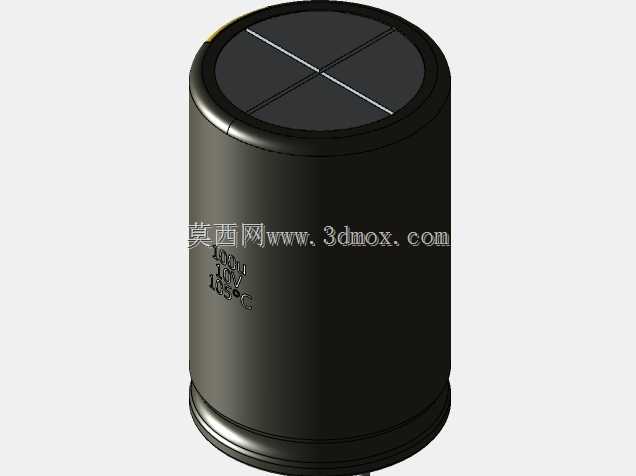

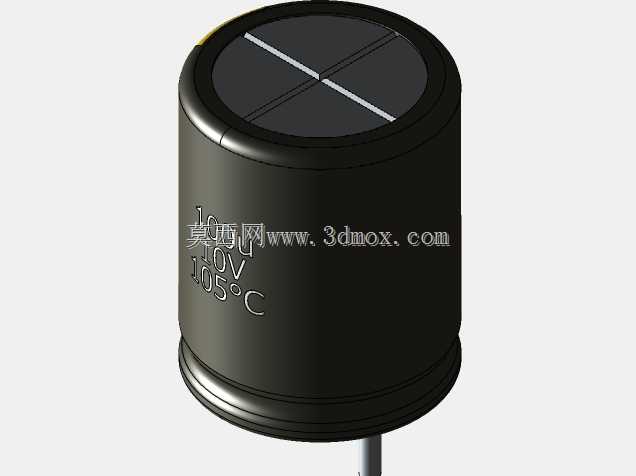

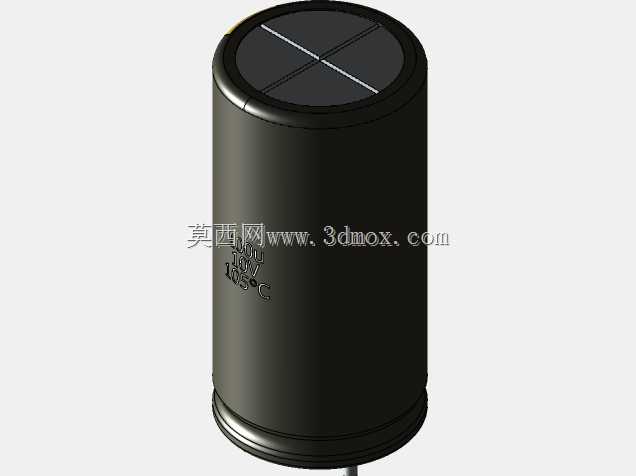

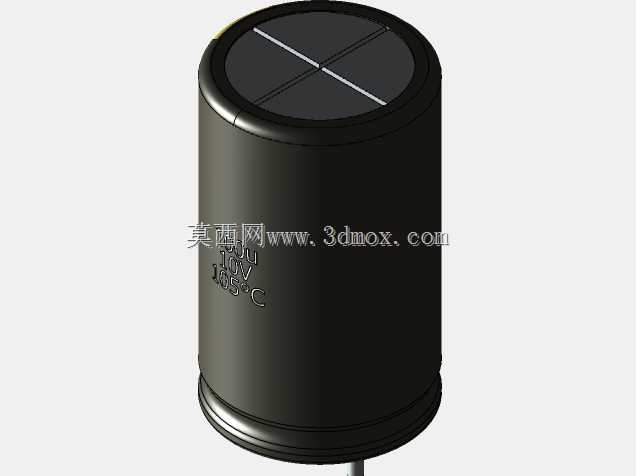

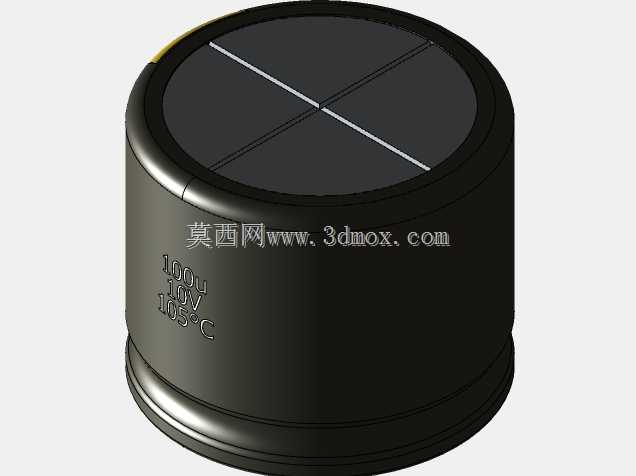

　　实际使用时，结构工程师最先关注的不是单个元件的外观，而是元件与壳体、散热片、线束、连接器之间的干涉边界。铝电解电容具有明显的圆柱高度和直径，靠近钣金折弯边或塑料立柱时需要预留包胶与装配公差；功率三极管和整流器件通常需要贴合散热面，模型中保留了引脚间距、本体厚度和安装孔位特征，便于检查锁紧螺钉、绝缘片和压片是否冲突。贴片类元件虽然体积较小，但在密集板卡堆叠、灌胶盒设计以及防护罩装配中，仍需按真实高度建立占位，否则容易在后期出现罩壳压件或测试探针无法下落的问题。

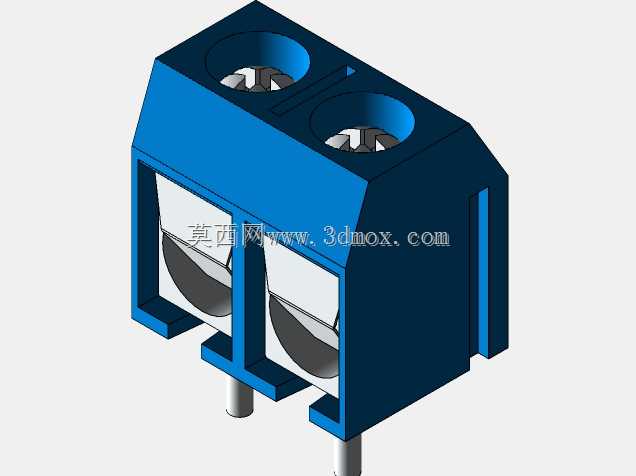

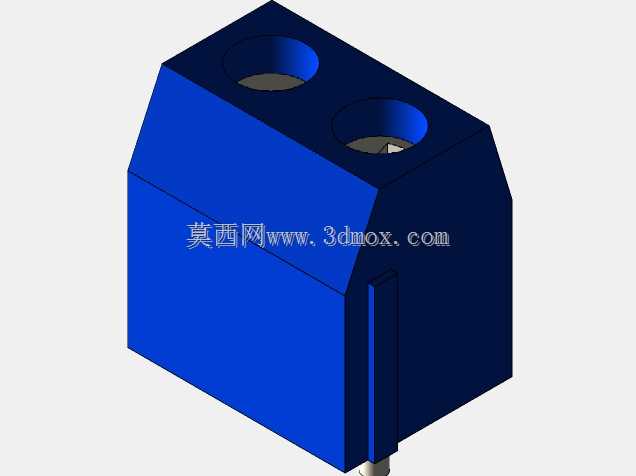

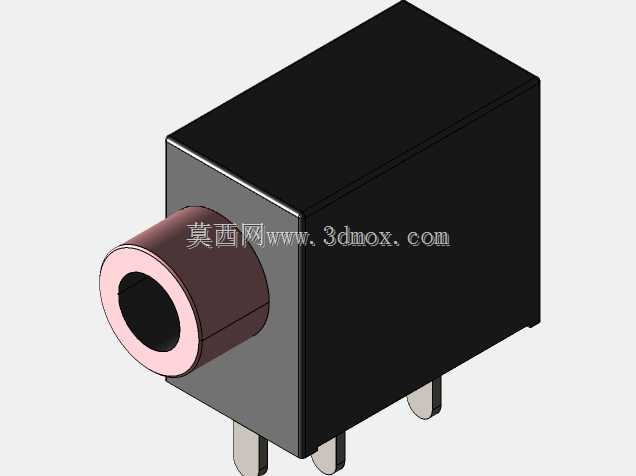

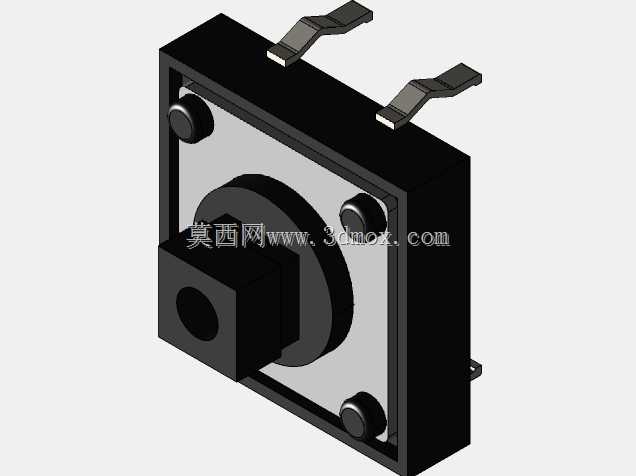

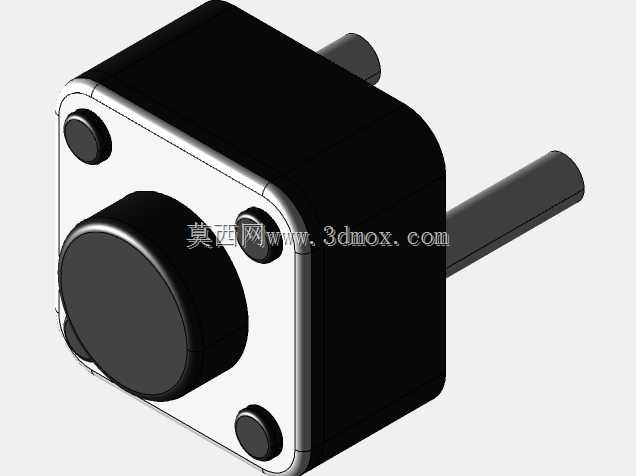

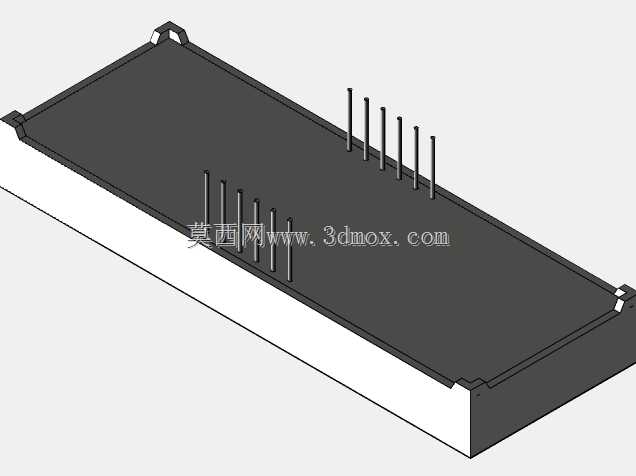

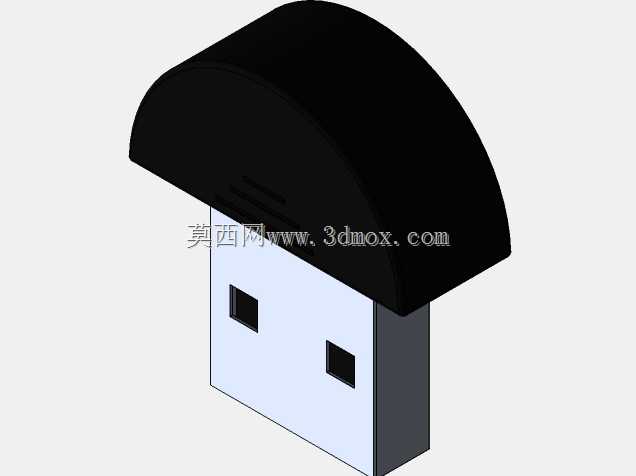

　　直插接插件的建模重点在于插拔方向和尾部线束弯曲半径。素材中不同间距的端子座可用于控制柜内IO模块、传感器引线和电源输入接口的排布，设计时可据此确定机箱开孔位置、线缆走向以及扎带固定点。数码管、按键和指示灯类元件则面向面板交互区域，能够配合前面板厚度、遮光罩深度和防水圈槽位进行校核，避免显示面过高、按键行程不足或铭牌遮挡。

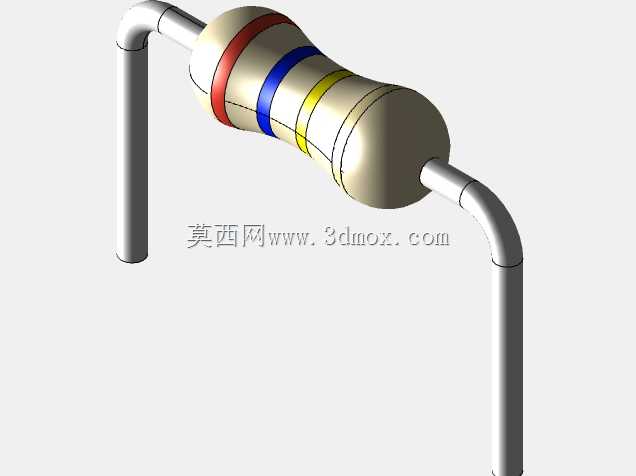

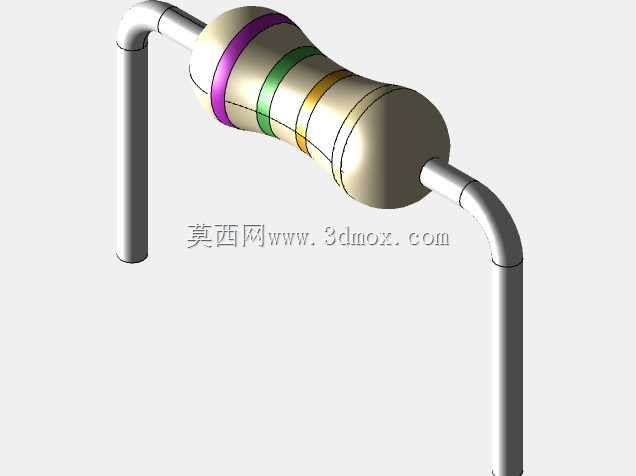

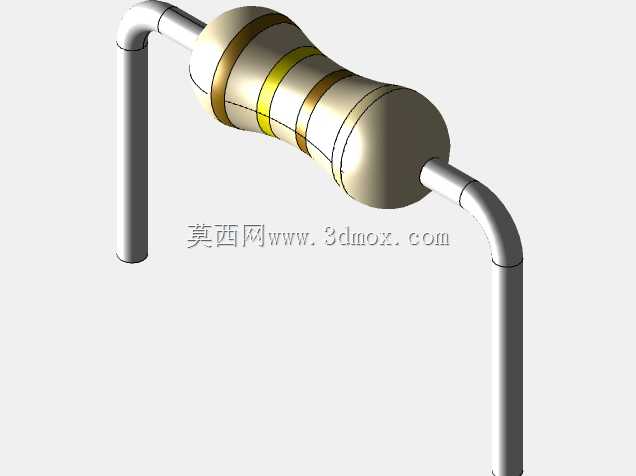

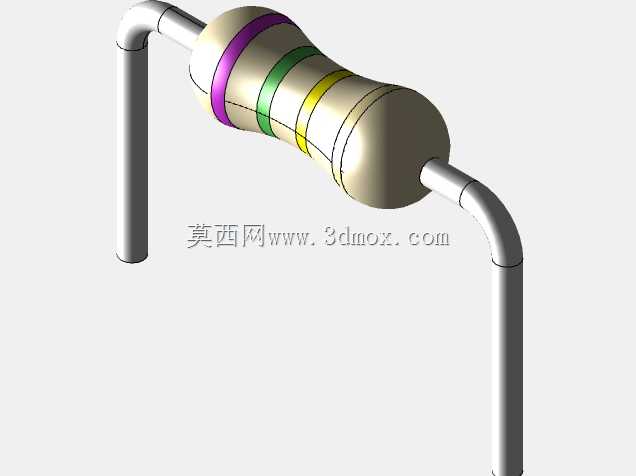

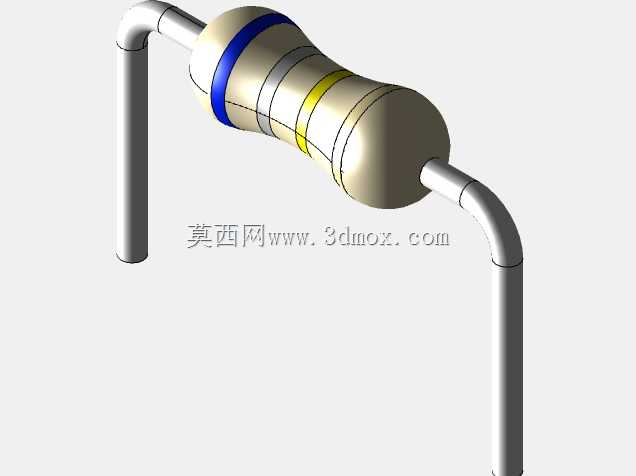

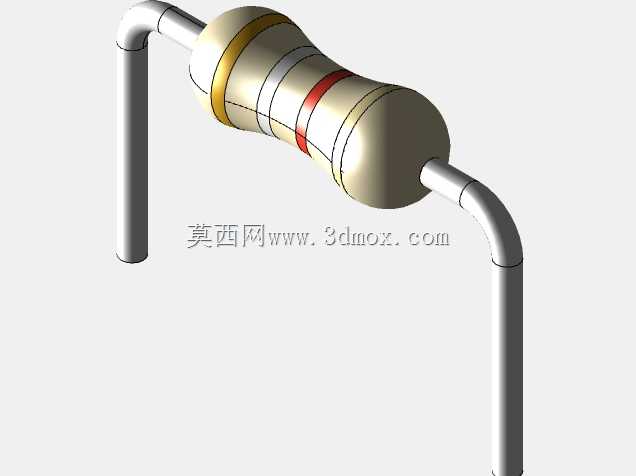

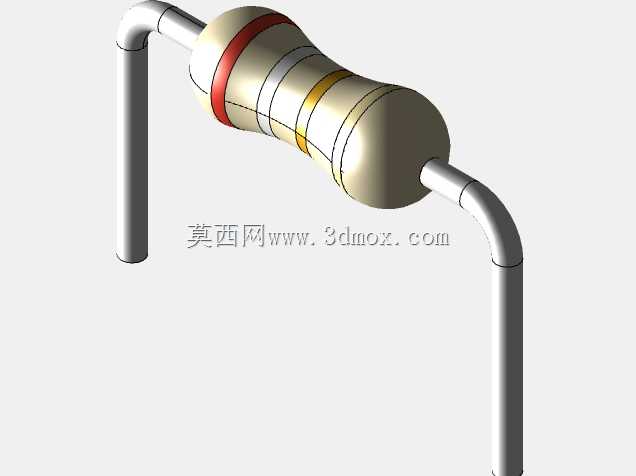

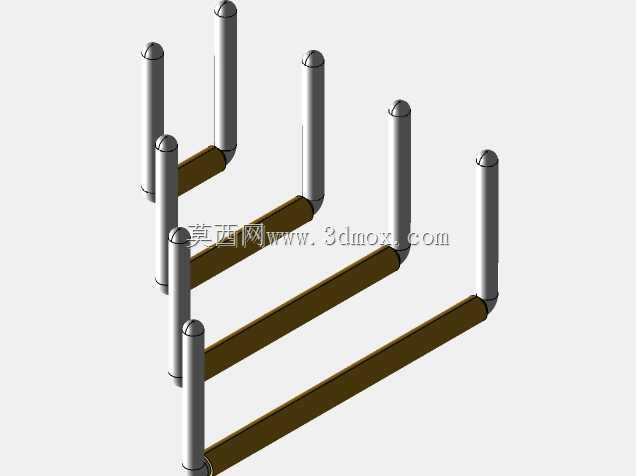

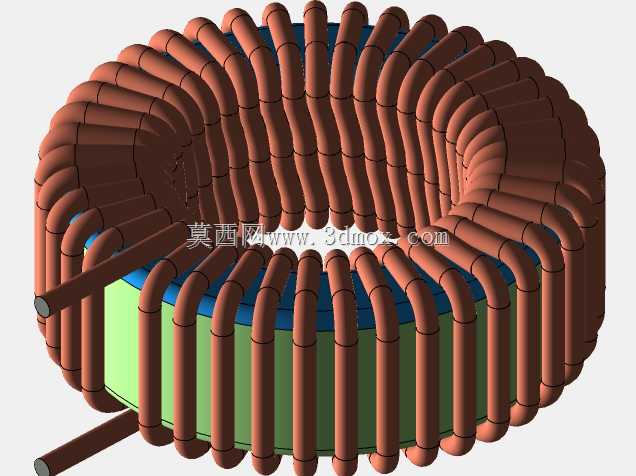

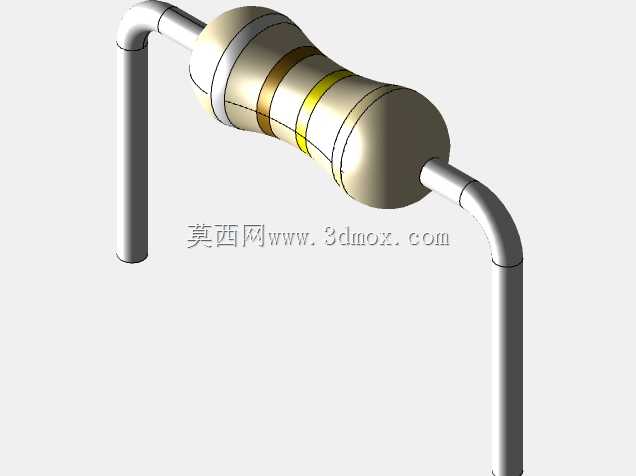

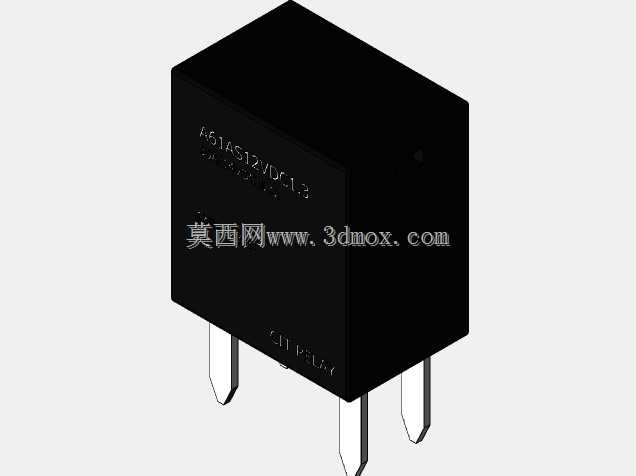

　　建模思路上，各元件按照工程装配习惯保留封装轮廓、引脚伸出长度、极性标识和典型本体比例，而不是过度追求内部芯片细节。这样在大型设备总装中，既能表现板卡的真实视觉效果，又能控制装配体量。电阻、电容等小件可按BOM布局批量复制；继电器、电解电容等高大件应作为干涉检查重点；电感和变压器类元件还要结合磁场发热与通风通道预留空间。

　　安装边界方面，板上元件的焊盘位置、引脚跨距和本体投影均按照常见封装关系表达，适合在PCB导入前进行空间预布局。对于需要维修更换的器件，模型可辅助判断插拔手位、电烙铁操作空间和顶部护罩拆卸路径；对于振动设备，还可依据元件高度评估点胶、固定座或支撑加强的必要性。整体素材强调电子装联与机械结构之间的协同，使设备外壳、安装板、线束槽和散热结构在方案阶段即可形成可检查的三维空间依据。
