手提式干粉灭火器外观结构三维设计

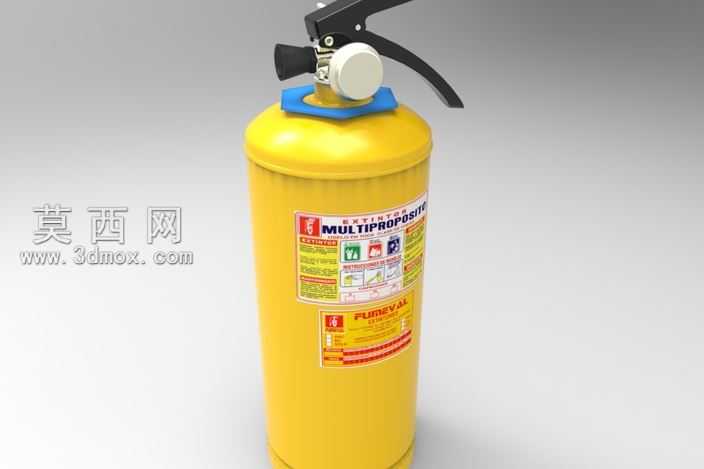

本作品为手提式干粉灭火器的三维数字化设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先依据手提式灭火器的通用工业尺寸规范，绘制瓶体的回转截面草图，通过回转特征生成主体承压瓶身，瓶身采用等壁厚设计，还原真实压力容器的结构特性，顶部依次构建安装座、启闭压把、保险销、喷管接口等结构，每个部件都按照实物的装配关系添加配合约束，保证各活动部件的运动逻辑符合真实产品的操作逻辑，比如压把的按压行程、保险销的插拔限位都做了精准的参数匹配。材质渲染阶段，瓶身主体采用亮黄色金属烤漆材质，调整材质的粗糙度、反光度参数还原漆面的细腻质感，表面的标识标签采用贴图映射方式，精准贴合瓶身曲面，还原真实产品的警示标识与说明文字内容，顶部的压把、保险销采用黑色工程塑料与金属材质区分，密封旋钮采用乳白色硬质塑料材质，底部添加了柔和的环境阴影，通过三点布光方案突出瓶身的曲面轮廓与材质质感，整体渲染效果贴近实物的视觉表现。设计过程中重点还原了灭火器的外观比例与结构细节，没有对内部的灭火剂存储、喷射管路等内部结构做过度简化，既保证了外观展示的真实性，也保留了各外部部件的装配关系，可用于消防产品展示、安全教育素材、产品结构参考等场景，建模过程中对曲面过渡做了优化处理，避免了尖锐棱角与曲面畸变，所有特征都保留了参数化编辑能力，可根据不同规格的灭火器尺寸快速调整参数生成对应型号的模型，整体模型面数控制合理，在保证细节表现的同时兼顾了文件的通用性，可导入多款三维软件进行后续的编辑、渲染或者动画制作。
