方管框架式大袋承重支撑架结构设计

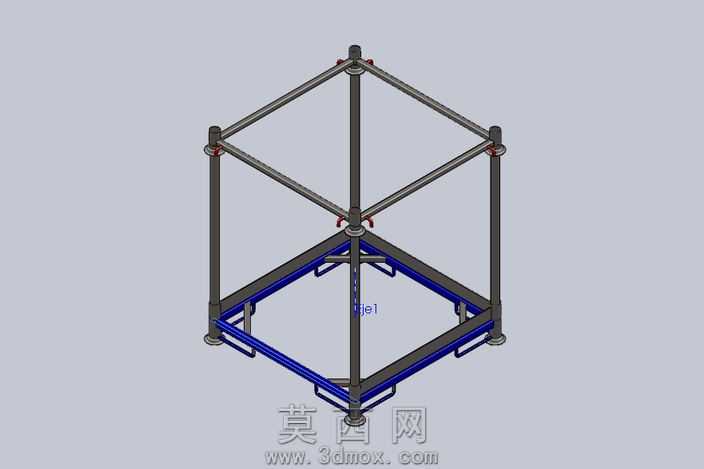

本作品为方管拼接式大袋承重支撑架，采用三维参数化建模方式完成整体结构设计，建模过程中先以基准轴、基准面搭建空间定位体系，依次绘制底部承托框架、竖向支撑立柱、顶部连接横梁的截面草图，通过拉伸、焊件切割清单功能生成各段方管构件，再通过配合约束完成各部件的虚拟装配，还原实际搭建的拼接逻辑。模型渲染阶段采用哑光金属材质赋予竖向立柱与顶部横梁，模拟碳钢方管的磨砂质感，底部承托框架采用亮面蓝色喷塑材质，区分功能区域的同时提升视觉辨识度，各管段连接位置添加了紧固件细节，还原螺栓拼接的真实结构，底部支脚添加了防滑垫材质，模拟实际使用中的防滑减震效果。结构设计上采用正六面体框架构型，四根竖向立柱均匀分布在四角，顶部通过四根横向方管首尾连接形成稳定的顶部框体，底部除了外围方形承托框外，还增设了中心竖向支撑杆与十字交叉加强筋，提升底部承托大袋时的抗变形能力，各管段连接位置均采用外置角码加螺栓紧固的方式，既保证连接强度，又便于拆装运输。设计思路围绕大袋物料的承重支撑需求展开，整体框架采用对称式布局保证受力均匀，竖向立柱的长度预留了足够的大袋悬挂空间，底部承托框的尺寸适配常规大袋的底部规格，既可以承托装满物料的大袋底部，也可以通过顶部框架固定大袋袋口，避免物料装填过程中袋体歪斜，整体结构无复杂异形构件，所有零部件均为标准方管与标准紧固件，加工难度低、组装便捷，适合仓储、物料转运场景下的大袋临时支撑使用，建模过程中对各管段的长度、连接位置都做了参数化关联，可根据实际使用的大袋尺寸快速调整框架整体规格，适配不同承重、不同尺寸的使用需求。
