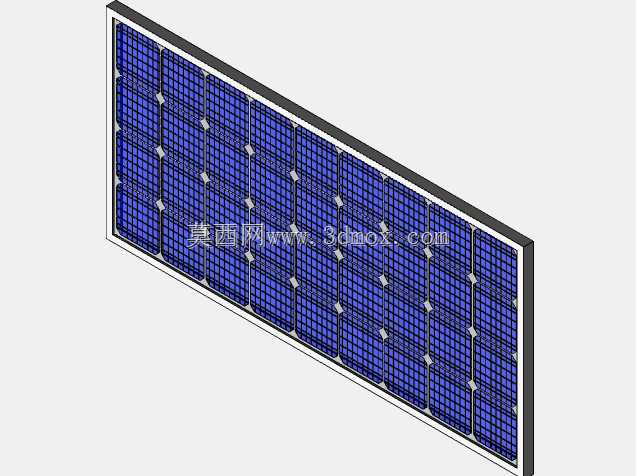

180W12V太阳能电池板结构三维建模

　　光伏组件在分布式离网电站、户外监控供电、通信基站后备电源、房车与船舶辅电、农用灌溉提水系统中承担光生伏特的核心能量转换任务，这块标称180W、工作电压12V的太阳能电池板三维结构，围绕实际安装与系统匹配展开完整几何还原。建模从组件外轮廓入手，面板采用层压封装后的典型矩形薄板形态，正面覆盖透光钢化玻璃，边缘由铝合金边框包裹，边框截面兼顾夹持密封与机械承重，四角处理为装配圆角，避免运输与现场安装时应力集中。背面预留接线盒位置，盒体集中布置旁路二极管与正负极引出端子，线缆走向、MC4接插件插拔空间均按现场布线习惯留出操作余量，防止组件并排密排后插头无法合拢。

　　从设计思路看，12V系统配套的180W组件需要在开路电压、工作电流与蓄电池充电电压之间取得平衡，结构上则重点控制厚度方向的安装边界。板体厚度包含玻璃、EVA、电池片、背板与边框型材叠层，整体呈扁平大尺寸特征，安装孔位沿边框背面预设，孔径与孔距适配常见压块、支架横梁与倾斜架，既可采用螺栓贯穿固定，也可使用中压块、边压块在阵列中快速夹持。外形尺寸还原时保留了边框外侧到玻璃边缘的台阶、边框卡槽深度以及背板与型材的搭接关系，这些细节直接决定支架选型、阵列间距和检修通道宽度。

　　实际工程应用中，这类组件常以单块或多块串并联方式布置在屋顶、立杆、地面支架上。模型将板面受光面、背部散热面与边框承力面区分清楚，便于在总装中校核倾角、风载荷遮挡和线缆弯曲半径。板面背后的加强筋与边框型腔体现了组件抗风、抗雪载的结构逻辑，安装时支架与边框接触位置不能悬空，压块压紧点需落在型材受力边上，否则长期热胀冷缩会引起玻璃隐裂。接线盒位于背板偏上区域，在竖装或横装方案中都要保证雨水不沿线缆倒灌，因此出线方向和滴水弯位置在三维布局中应同步检查。

　　对于设备选型人员，该结构可直接用于光伏支架布置、机柜空间核对、离网发电系统演示与运维培训；对于结构设计人员，可在此基础上扩展不同功率组件，通过调整长宽、边框截面和孔位间距形成系列化产品。模型强调真实装配边界而非单纯外观：边框拼接处的角码连接、玻璃与型材之间的胶缝、接线盒凸出高度、线缆最小弯折区都被纳入整体空间关系，使后续干涉检查、支架开孔、包装堆放和现场吊装路径推演都有明确几何依据。
