18650圆柱锂离子电芯精细结构

　　在便携储能、电动工具、小型动力装备以及消费类电子设备的结构开发环节，圆柱电芯的包络校核往往是整机布局里最容易被忽略却直接决定装配可行性的环节。这套18650规格圆柱电芯的三维结构，完整还原了量产电芯从外壳到极柱端的全部外形特征，没有做多余的简化失真，结构工程师在做电池仓排布、固定支架设计、镍片焊接路径规划时，可以直接调取外轮廓做干涉校验，不用再反复对照实物测绘补全特征。

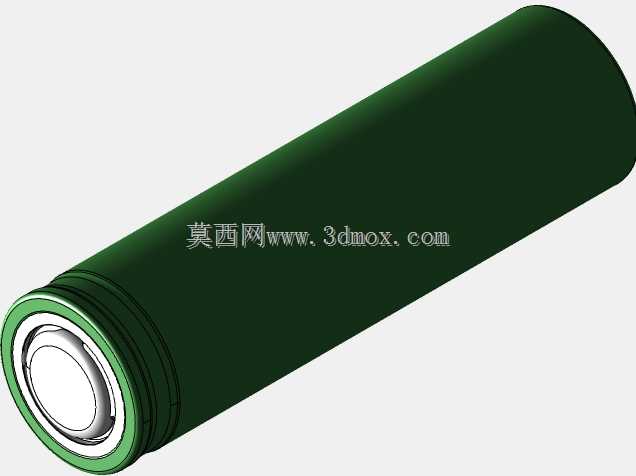

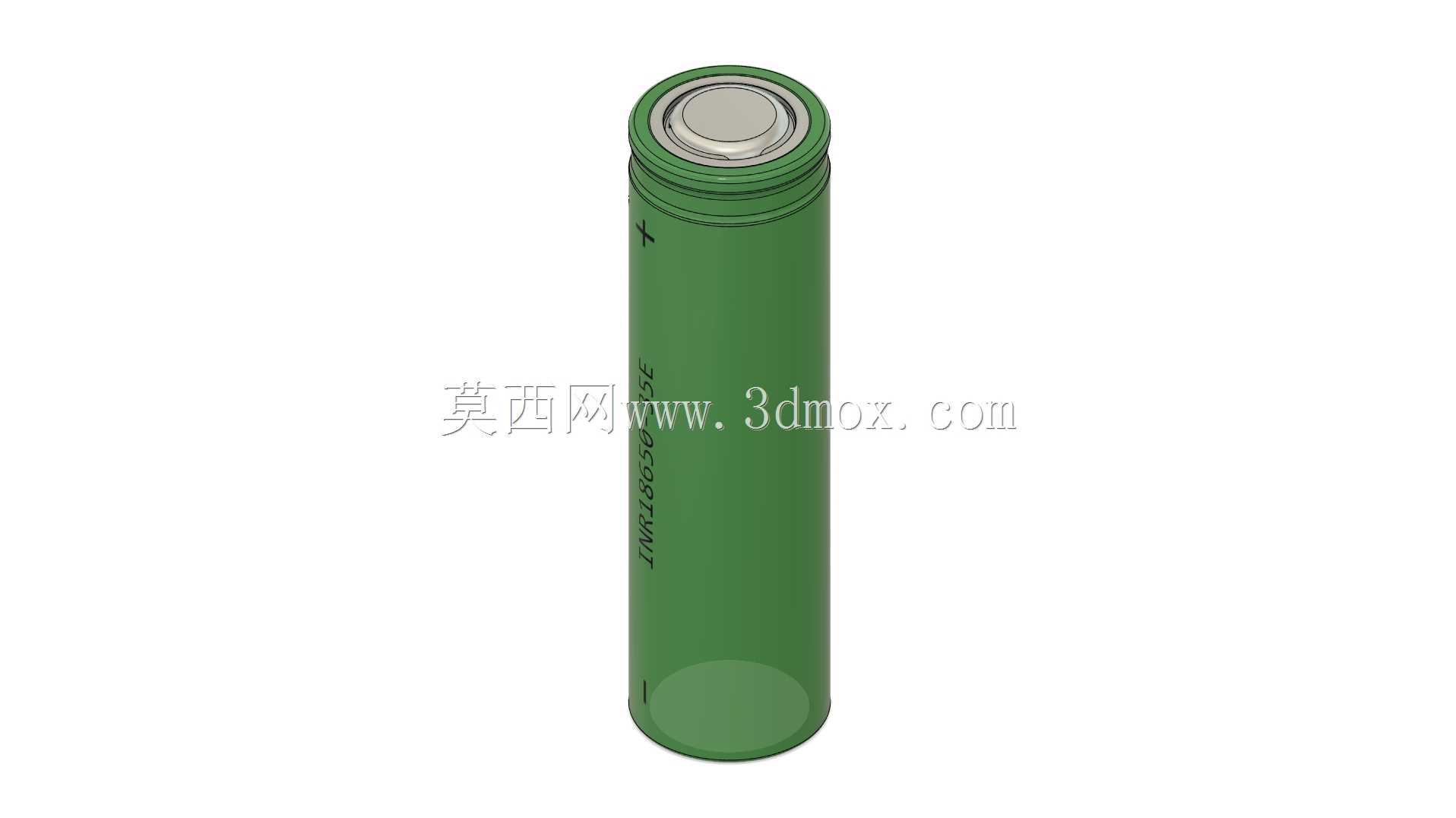

　　从实际使用场景来看，这类电芯大量应用在手持电动工具的电池包、便携检测仪器的内置供电舱、小型AGV的储能模组、户外应急电源的电芯阵列里，不同场景对电芯的安装限位、极柱绝缘距离、侧壁避让间隙都有硬性要求。模型里清晰还原了正极侧的凸起盖帽结构、卷边封口的环形台阶、负极侧的平底外壳端面，以及钢壳/铝壳外壁的圆柱度特征，连壳体表面丝印的极性标识区域都做了对应呈现，在做电池支架的开孔设计时，可以直接匹配封口台阶的直径差，让支架的限位卡槽刚好卡在卷边下方，避免电芯在受振动工况下出现轴向窜动。

　　设计思路上完全贴合量产电芯的真实尺寸逻辑：18650规格的公称直径18mm、总长度65mm的边界严格遵循行业通用尺寸，正极盖帽的凸起高度、盖帽与外壳之间的绝缘密封圈宽度都按照实物比例还原，不会出现建模时刻意拉长极柱、放大壁厚导致的装配尺寸偏差。做电池包模组设计时，多节电芯并排排布的中心距可以直接依据模型外圆设定，相邻电芯之间预留的散热间隙、缓冲泡棉的填充空间都能在装配环境里直接测量；正极侧的焊接区域高度也和模型盖帽顶面齐平，电工在规划连接镍片的折弯高度时，不用额外偏移补偿尺寸，能有效避免镍片焊接后压到绝缘圈造成短路风险。

　　针对设备内部的安装边界，模型把电芯两端的特征做了区分：负极底面为完整平面，可以直接贴合电池仓的底部支撑筋，正极侧的凸起盖帽需要和仓体内壁预留足够的安全爬电距离，模型的端面特征可以直接用来生成仓体的避让凹槽。在做热仿真前置处理时，圆柱外壁的完整曲面可以直接赋予壳体材质属性，不用再修补破面；做跌落冲击仿真时，封口卷边的环形台阶特征也能准确传递限位结构的挤压受力，还原真实工况下电芯的受力边界。不管是单电芯的固定座设计，还是多串多并的电芯模组排布，这套结构都能作为标准元件直接调用，减少前期测绘的重复工作量，让结构工程师把更多精力放在散热、绝缘、抗振这些核心安全设计环节。
