履带式山毛榉防空导弹发射车

　　该装备为履带式自行防空导弹发射平台，底盘采用履带行走机构，整车由履带推进系统、装甲车体、导弹发射架、四联装导弹筒及雷达制导舱段构成，主要承担野战伴随防空任务，可对中低空固定翼战机、直升机、巡航导弹及低空突防目标实施拦截，为地面装甲集群、行进纵队与前沿阵地提供区域防空掩护。

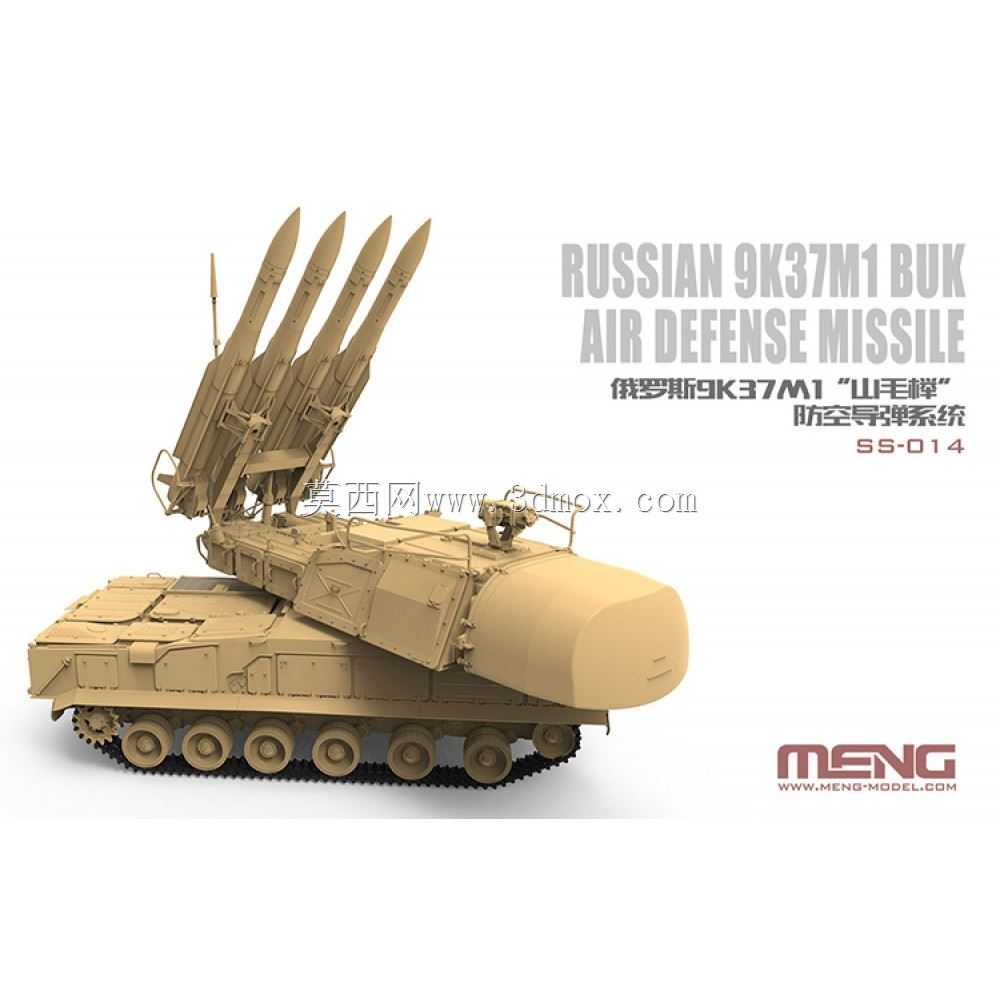

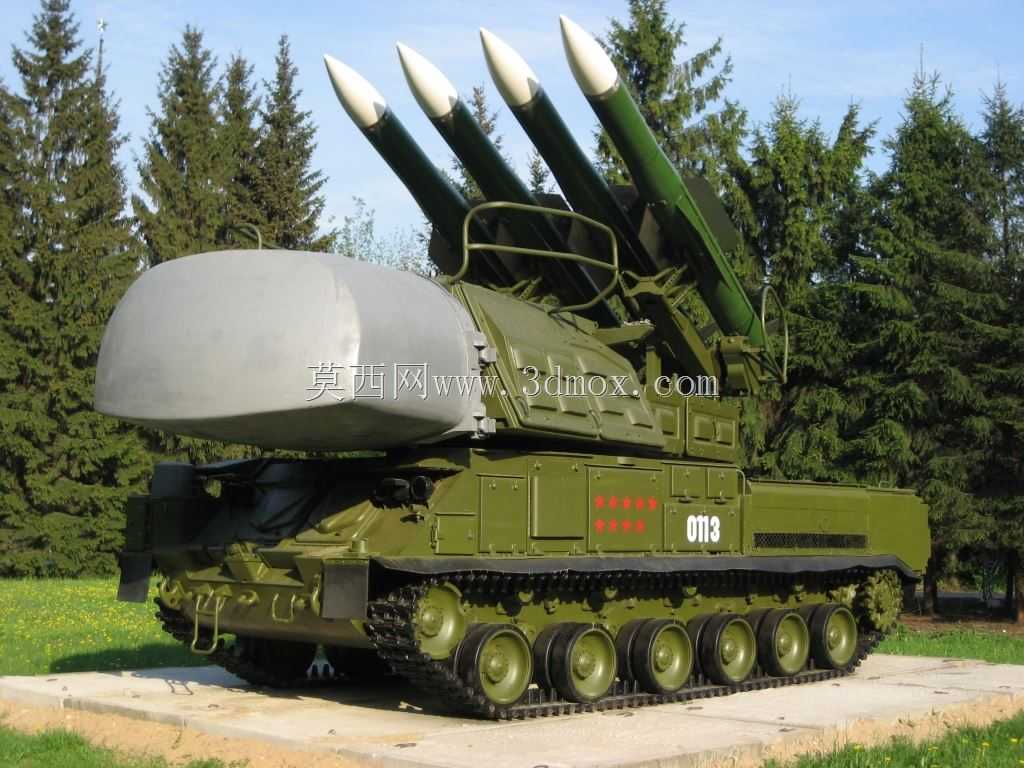

　　从结构布局看，车体前部为制导雷达舱，外覆弧形整流罩，内部容纳搜索跟踪雷达与火控设备；中部为旋转发射塔架，搭载四具倾斜布置的导弹发射筒，筒身呈大仰角起竖状态，发射架可完成方位回转与俯仰调姿，实现全向射界覆盖；车体尾部为动力传动舱，两侧布置七对负重轮与主动轮、诱导轮，履带环绕形成完整行走系统。整车外形需严格控制长宽高边界，履带接地长度与车宽匹配野战道路通过性，发射筒起竖后的最高点高度需满足铁路运输、涵洞通行与阵地展开的限界要求，回转半径与悬挂行程则保障越野工况下的稳定性。

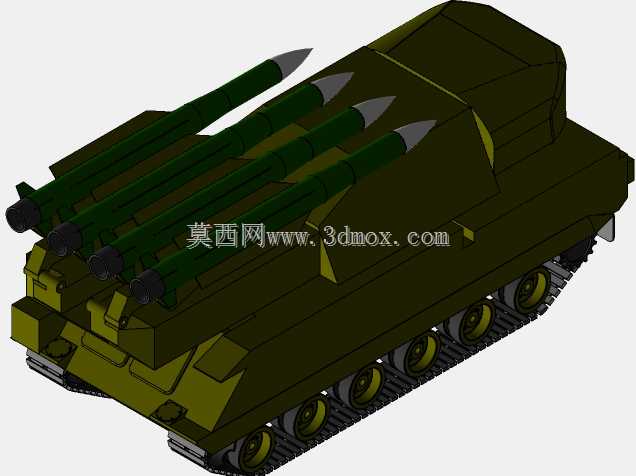

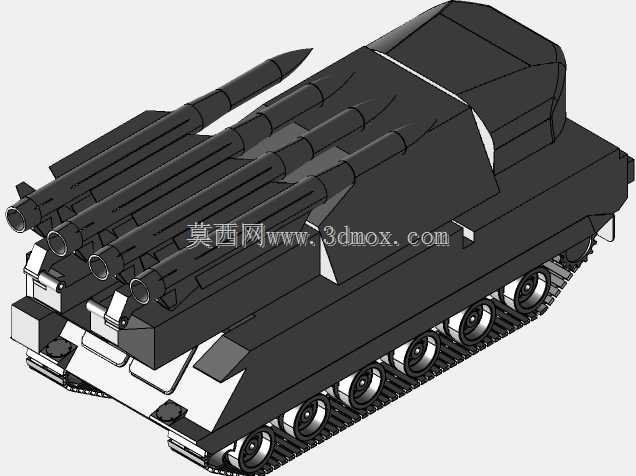

　　建模过程中，履带部分采用负重轮、托带轮、履带板逐节装配的思路，还原扭杆悬挂与履带张紧结构；发射筒按锥度分段建模，弹头尖锥与筒身过渡曲面需保证光顺，起竖液压作动筒、回转支承、塔架护栏等细节均按实车比例还原；车体装甲板的铆接缝隙、散热格栅、牵引钩、侧裙板及编号标识位置也逐一对应，保证外形还原度。

　　该类装备的设计核心在于行进间作战能力：履带底盘赋予其越野机动与阵地快速转移能力，发射架与火控雷达集成于同一车体，可独立完成搜索、跟踪、发射全过程，无需额外配套车辆协同。在三维结构设计中，需重点校核发射筒起竖角度与车体重心的匹配关系，回转塔架的载荷分布，以及导弹尾焰喷射对车体甲板的热影响区域；行走系统的离地间隙、接近角与离去角直接决定地形通过性，装甲车体的密封与外形则兼顾防护与气动需求。模型可用于军用装备结构演示、防空作战流程仿真、车辆机动性能分析及军事科普展示，为履带式特种车辆底盘改装、上装武器站集成设计提供直观的三维参照。
