散装粉料运输半挂罐体结构设计

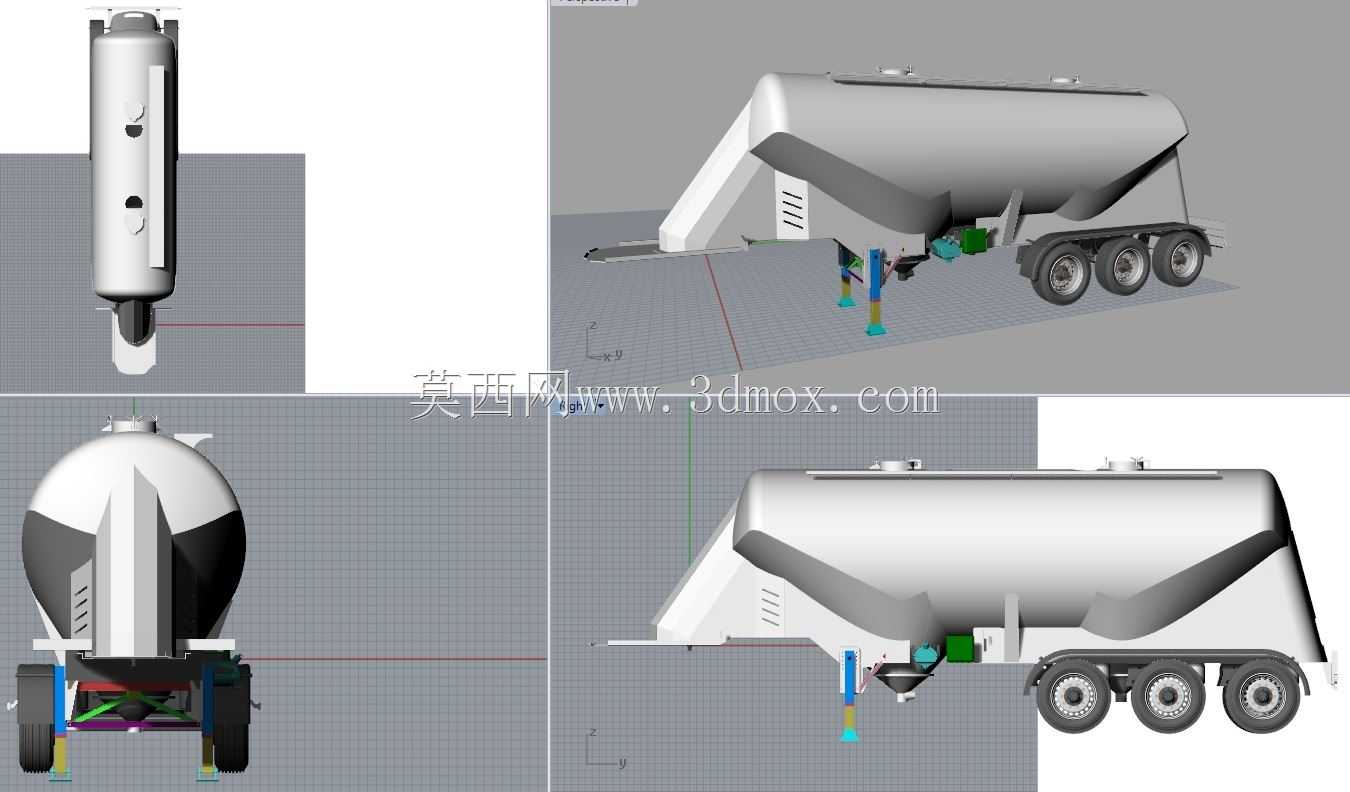

　　这款罐体结构主要面向散装粉状物料的公路干线运输场景，适配水泥厂、粉料仓储基地、基建工地之间的物料转运需求，可承担水泥、粉煤灰、矿粉等易流态化粉状物料的密闭运输任务，避免运输过程中物料撒漏、受潮，同时满足快速装卸的作业要求。罐体采用MILLENIUM流线型外形设计，底部为锥形卸料结构，依靠重力配合气力输送完成卸料作业，相比传统直筒罐体，该外形可降低运输过程中的风阻，同时减少罐内物料残留，提升单次卸料的净卸率。罐体主体选用ST37钢材制作，筒体壁厚设定为4mm，兼顾结构强度与整车轻量化要求，额定工作压力设定为2巴，水压试验压力达到3.0巴，满足常压粉料储运的压力容器相关安全要求。罐体内部设置2个独立储料单元，

　　每个单元配置直径450mm的重型duty screw型装载盖，同时配套2个单元透湿空气阀、2个单元空气压力计，实时监测罐内压力状态，保障装卸与运输过程的压力安全。卸料系统配置6公吨通径的特殊合金排放软管，搭配2个调节至2.1巴安全阈值的安全阀，上部通道与检修梯设置在拖车侧方，方便运维人员登罐作业。配套的空气压缩系统采用电动压缩机组，配置3x12吨级鼓式制动器的空气悬架系统，制动系统匹配EBS制动起落架，单轴承载能力达到25吨，轮胎规格选用YRE:385/65 R22.5搭配6+1备胎配置，轮辋规格为RIM:11.75*22.5，采用42CrMo4锻钢KING PIN，符合2°SAE/DIN标准，可防止高水平拉伸与断裂，

　　通过螺纹连接实现快速更换。电气系统采用24V电压配置，符合欧盟道路车辆电气规则，配置倒车灯、雾灯，前面板设置2个电气插座（24N/24S）与1个ABS插座，车身配套标准通道、备胎位置、工具箱、塑料水箱、轮眉挡泥板、6m排放软管储物架，涵盖容量、轴型、盘/鼓式弹簧、Z型弹簧、板簧等多种配置选项，轮辋可选钢、铝材质，装载人孔盖采用锥形件设计。罐体表面处理先经过高压水与粘合剂化学液体清洗，再依次覆盖环氧树脂膜与丙烯酸膜进行染色，具备耐化学腐蚀性能，外观颜色可根据RAL色卡按需选择。安装边界方面，该罐体适配常规三轴半挂底盘，支座位置与通用牵引销尺寸匹配，无需对底盘进行大幅改装即可完成上装装配，外接气路接口采用通用快接规格，可适配市面主流粉料接收站的卸料接口。
