65毫米主轴电机固定支撑座结构

　　该支撑座主要用于中小型机床、专用钻孔设备、铣削动力单元以及自动化加工工位中，承担主轴或电机壳体的径向定位、轴向承载和安装基准传递。现场布置时，这类构件通常安装在滑台、立柱安装面或焊接床身的水平基准面上，通过底部平面与设备基体贴合，再借助紧固件形成刚性连接；上部的大直径圆孔用于容纳65mm规格的主轴套筒或电机圆柱壳体，两侧及顶部的紧固孔可在装配后提供夹紧约束，减少旋转部件运行时的偏心振动。

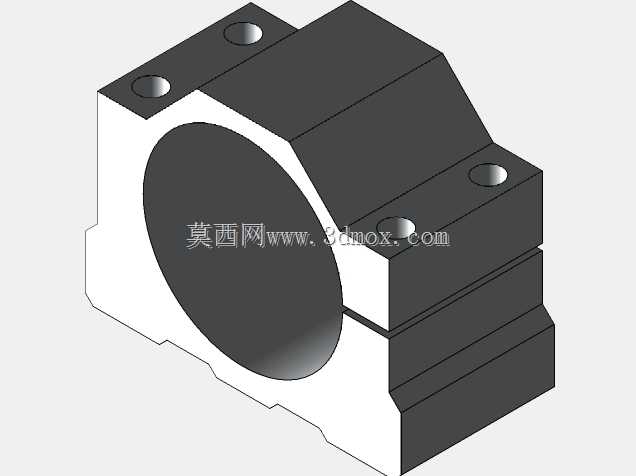

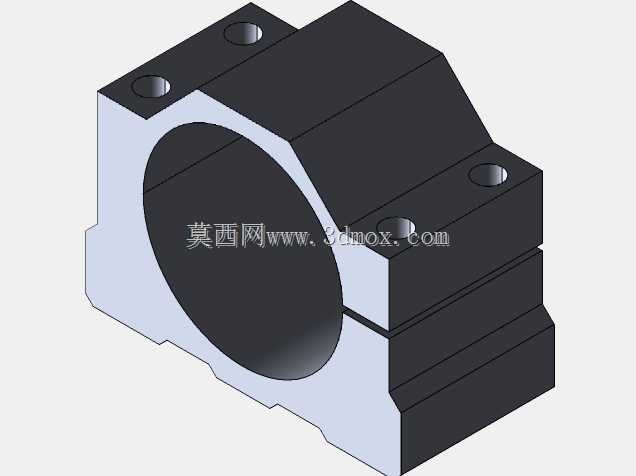

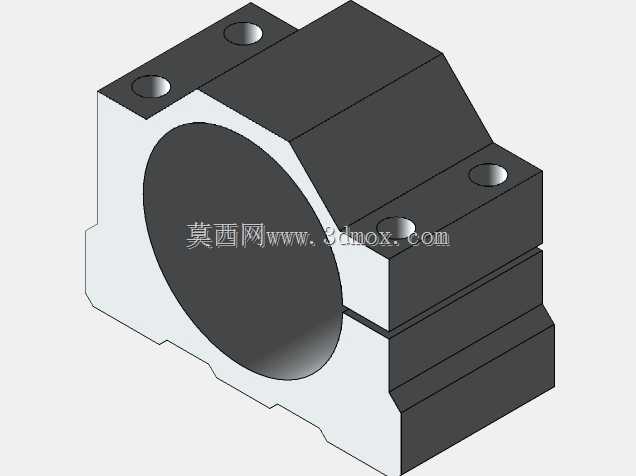

　　从结构形式看，座体采用整体块状轮廓，中间开设贯通圆孔，圆孔一侧保留剖分夹紧缝隙，使孔壁在螺钉锁紧时产生适度弹性收缩，从而抱紧圆柱轴套。这种设计兼顾了定位与拆装：未锁紧前，主轴可沿孔轴向调整伸出长度，便于根据刀具行程、皮带张紧位置或加工深度进行对位；锁紧后，孔壁与圆柱面形成较大接触面积，能够传递切削过程中的径向力和倾覆力矩。座体外侧设置多处凸台和沉孔，顶部孔位用于安装夹紧螺钉，侧向平面则可作为定位、压块或辅助附件连接界面。

　　建模时需要重点控制圆孔轴线与底平面的平行或垂直关系，具体取决于主轴在设备中的布置方向。底平面应作为首要安装基准，保证与床身接触面具有足够的有效贴合面积；圆孔内径按65mm配合对象建立，若用于精密主轴，可在工程图中进一步标注H7或H8级公差，并对剖分槽两侧的锁紧位移留出合理间隙。座体边角采用阶梯和斜面过渡，并非单纯外观处理，而是在减轻局部材料堆积、降低铸件或加工件应力集中的同时，为螺栓扳手空间和周边防护件留出避让区域。

　　安装边界方面，需核对座体总宽、总高、底孔间距与主机安装面板的匹配关系；圆孔中心高直接决定主轴轴线到工作台面的距离，是选型和结构校核中的关键尺寸。顶部四个紧固位置应均匀施加预紧力，避免单侧锁紧造成孔轴不同轴。若用于高速主轴，还应结合转子重量、皮带拉力或切削载荷复核座体刚度，必要时在底部增加定位销，以提高重复装配精度。整体结构简洁、承载路径明确，适合作为机床动力头固定、主轴单元支承和电机夹持安装的基础构件。
