卧式干馏肉干干燥机组结构设计

　　这套卧式干馏干燥机组主要面向肉制品深加工、油脂提炼及固态物料低温干馏场景，在肉干熟化、风味固化、畜禽副产品处理等生产线中承担核心热加工职能。设备采用卧式承压罐体作为主工作腔，罐体两端配置快开式密封端盖，端盖锁紧机构沿法兰周向布置，配合耐高温密封件保证腔体内压力稳定，既满足批量物料连续装填的操作空间需求，也能在干馏过程中维持密闭无氧或低氧环境，避免物料氧化变质。

　　从整体布局来看，主罐体沿车间横向布置，底部由型钢焊接机架整体承托，机架支腿设置可调地脚，安装时可根据车间地面平整度调整水平度，罐体轴线与地面平行，设备总长适配常规食品车间通道宽度，罐体直径满足单次装填数百公斤物料的容积要求，周边管路外缘与厂房立柱、其他设备的安全间距预留不小于1.2米，满足操作巡检与管道检修的空间需求。

　　罐体顶部集成多组工艺管路，包括蒸汽进气管、挥发分导出管、安全阀接口、温度压力检测仪表座，管路采用法兰连接与焊接结合的方式，高温段管路外包保温层减少热损耗；罐体底部排布冷凝水排出管、物料残渣清理口以及加热介质循环管路，管路走向沿机架侧面分层布置，避免交叉干涉，阀门操作手柄全部朝向巡检通道侧，操作人员在地面即可完成阀门启闭与参数调节。

　　设备侧部配套集成了冷凝回收组件、气液分离罐以及控制阀体组，干馏过程中物料析出的挥发性组分通过顶部导出管进入冷凝单元，可凝性蒸汽被冷却为液态回收，不凝气体通过后续管路引出处理，整套管路系统的管径根据介质流速计算选定，弯头处采用大曲率半径设计降低介质流动阻力。

　　结构设计阶段优先考虑热变形补偿，罐体与机架之间设置滑动支撑座，设备升温过程中罐体可沿轴向自由伸长，避免热应力导致焊缝开裂；内部设置物料承载托架的安装导轨，可适配不同规格的物料托盘，装填时托盘沿导轨推入罐体，卸料时可整体抽出，清理维护便捷。罐体侧壁预留多个观察窗与取样口，生产过程中可随时查看内部物料状态，取样检测干馏程度。

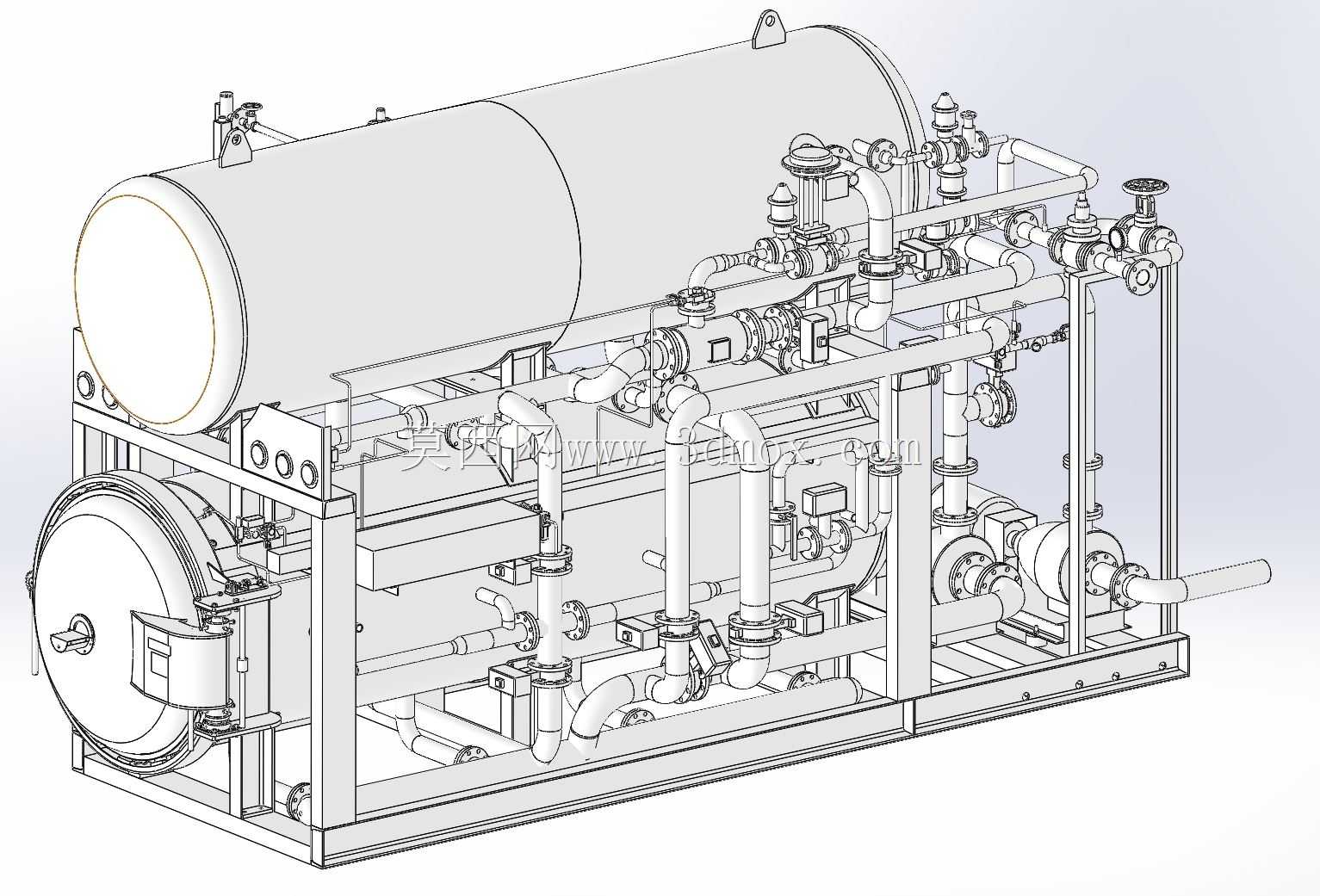

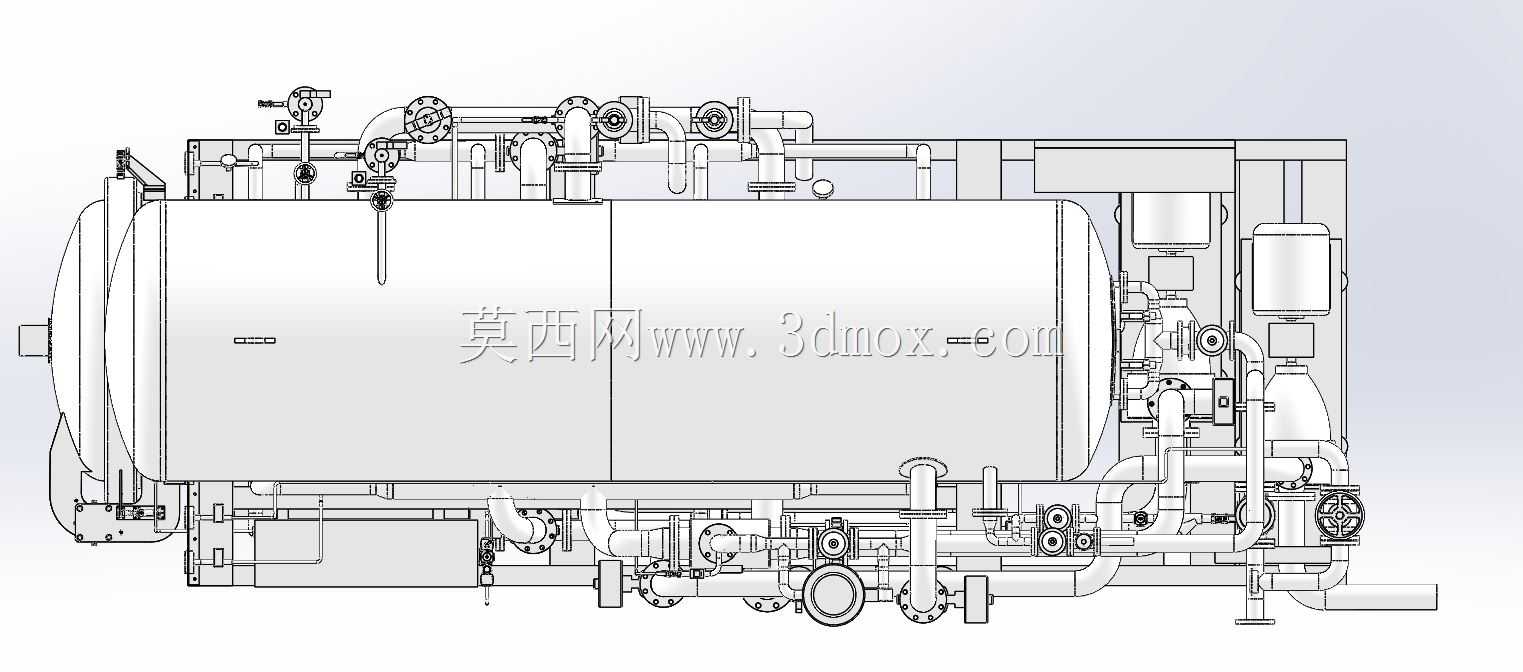

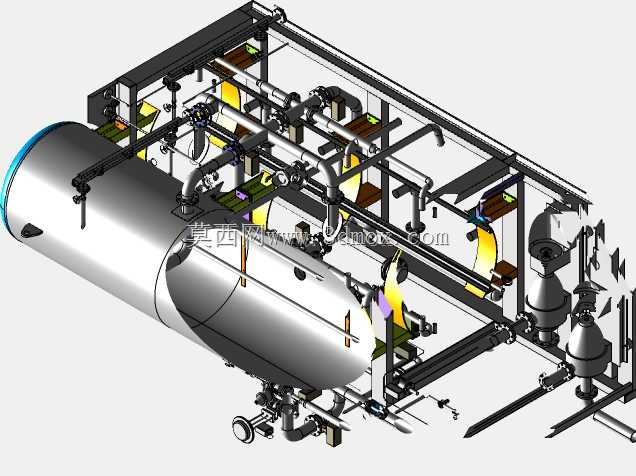

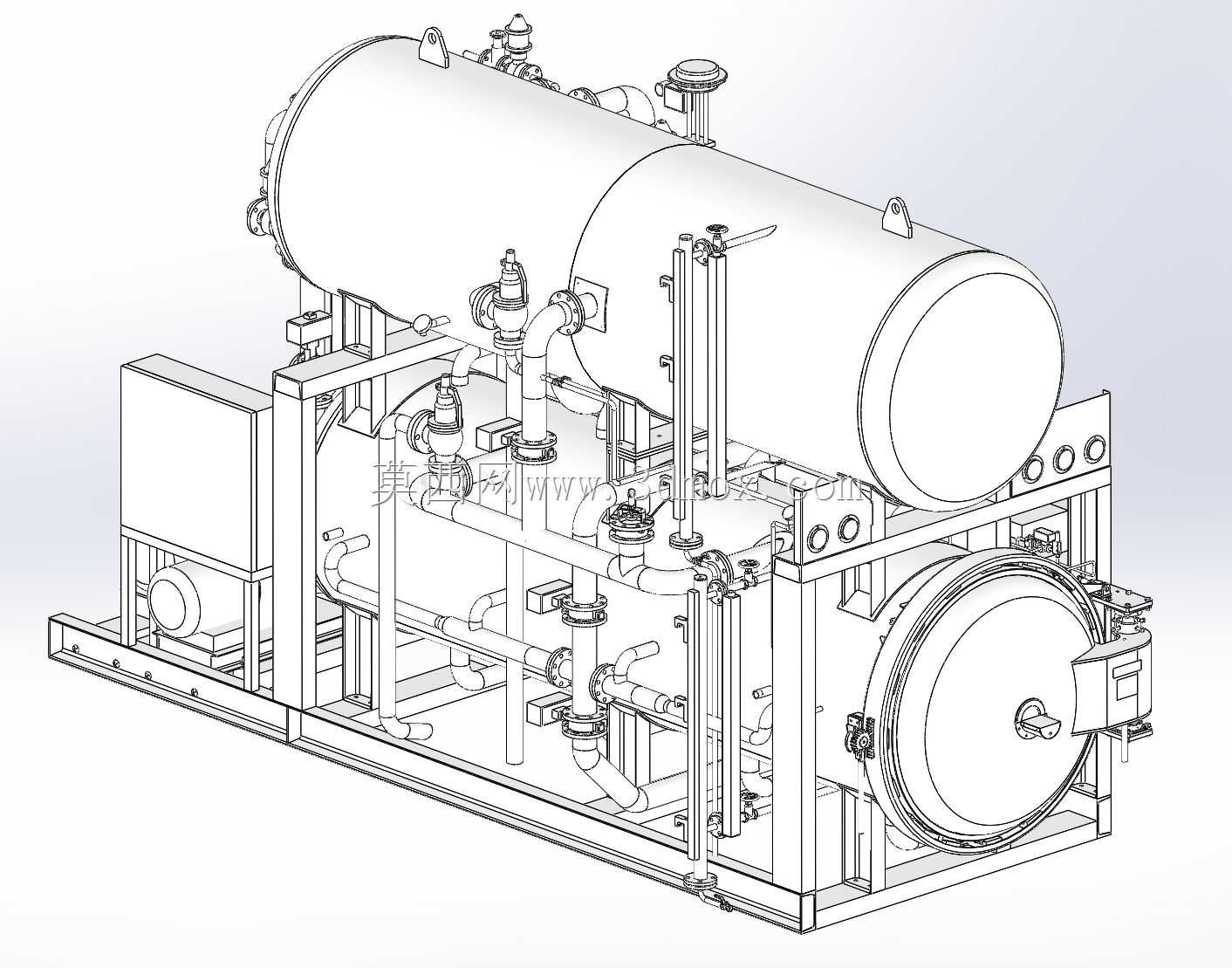

　　整套设备的三维结构完整还原了管路走线、法兰连接位置、操作部件布局，可直接用于生产线布局规划、安装施工指导以及后续的结构优化改型，对于食品加工装备设计人员来说，能够直观参考卧式承压干燥设备的管路排布逻辑、支撑结构设计方式以及安全附件的配置原则，在同类热加工设备开发中减少布局干涉、检修空间不足等常见设计问题。
