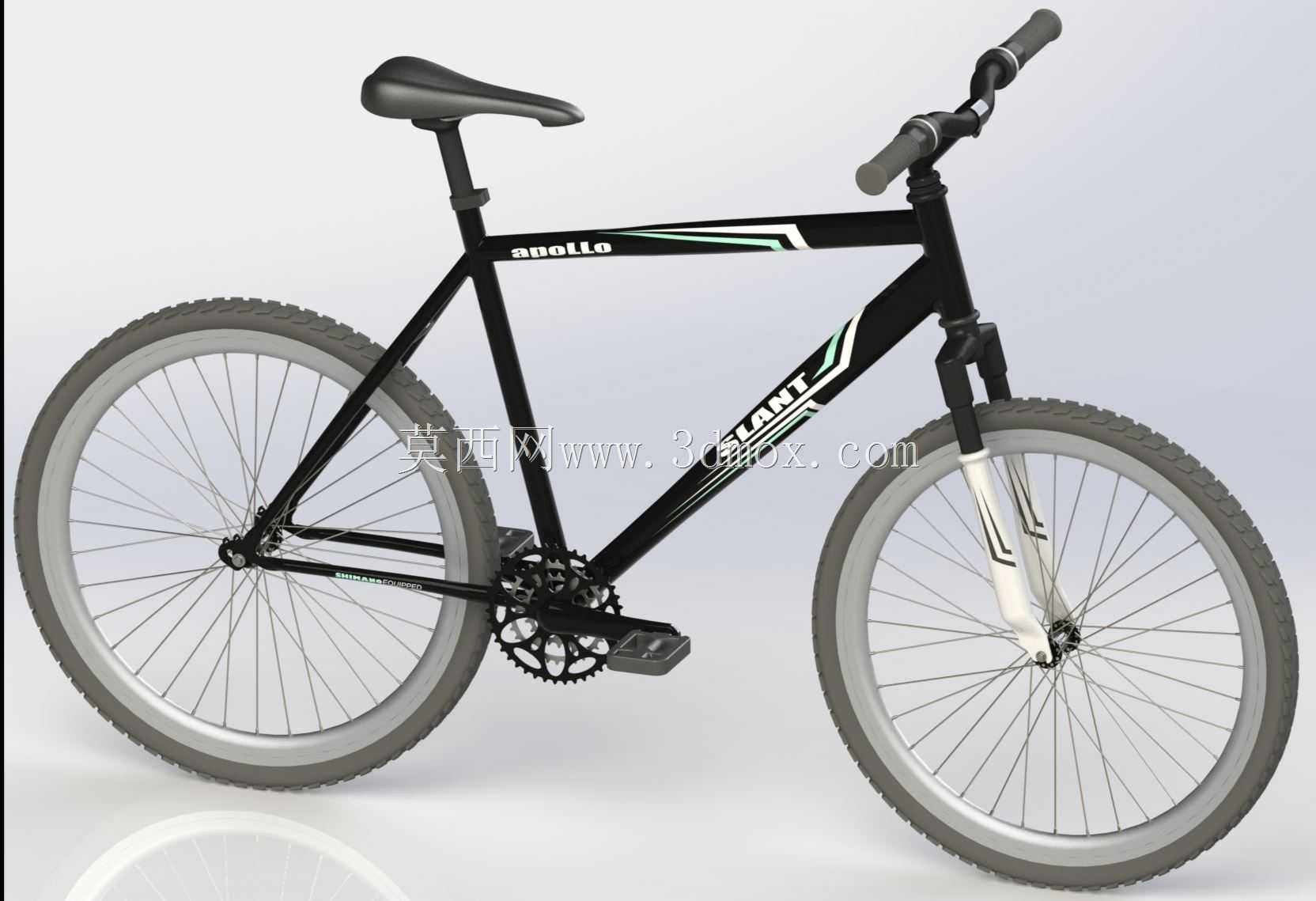

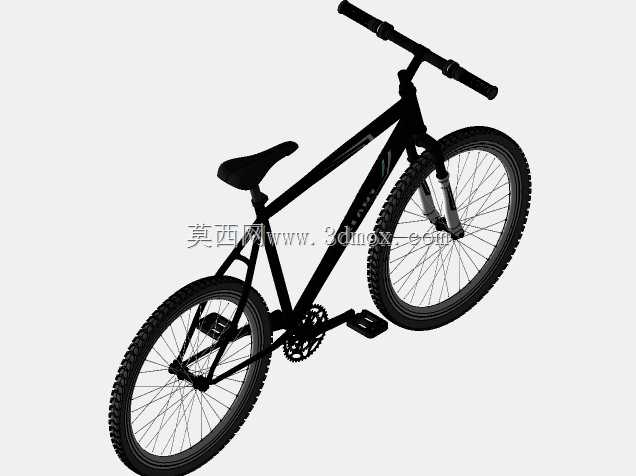

城市通勤山地款自行车结构三维设计

　　这款自行车的三维结构设计，首先围绕日常城市通勤与轻度非铺装路面骑行的核心场景展开，在结构布局上平衡了骑行刚性与轻量化需求。车架采用经典的菱形硬尾结构，上管与下管的变径管材设计，在保证头管、五通位置连接强度的同时，削减了非受力区域的材料冗余，头管角度设置兼顾了直线骑行的稳定性与转向灵活性，适配城市道路频繁变向、避让的骑行需求。前叉采用肩控式硬叉结构，叉腿预留了碟刹安装座的安装边界，可兼容不同规格的线拉、油压碟刹组件，叉肩与舵管的连接位置做了加强筋过渡，避免紧急制动时的应力集中问题。轮组部分采用26英寸直径的常规山地车轮组规格，轮圈宽度适配1.75-2.1英寸宽度的外胎，辐条采用三交叉编法，每侧32根辐条的排布方式，

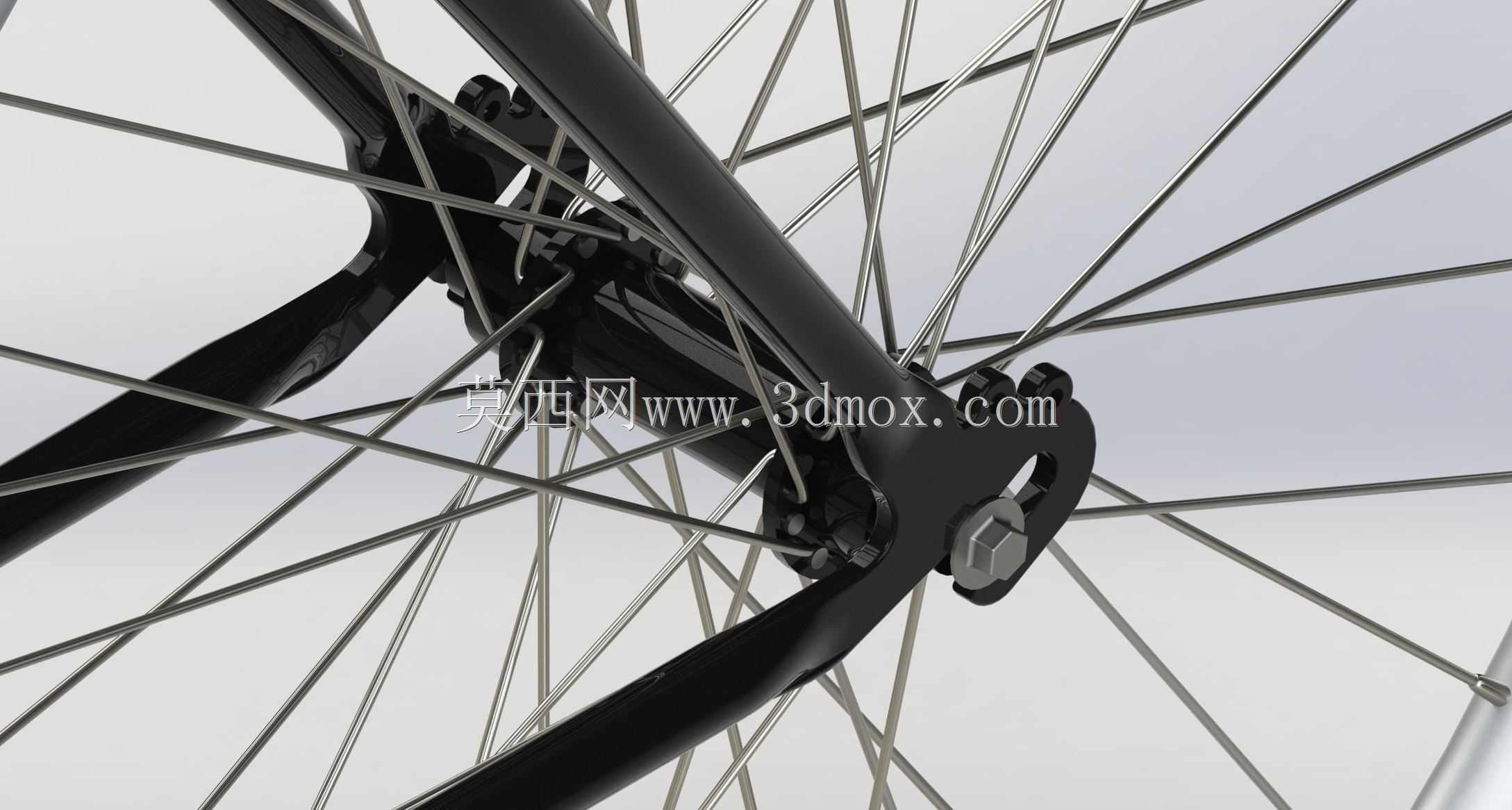

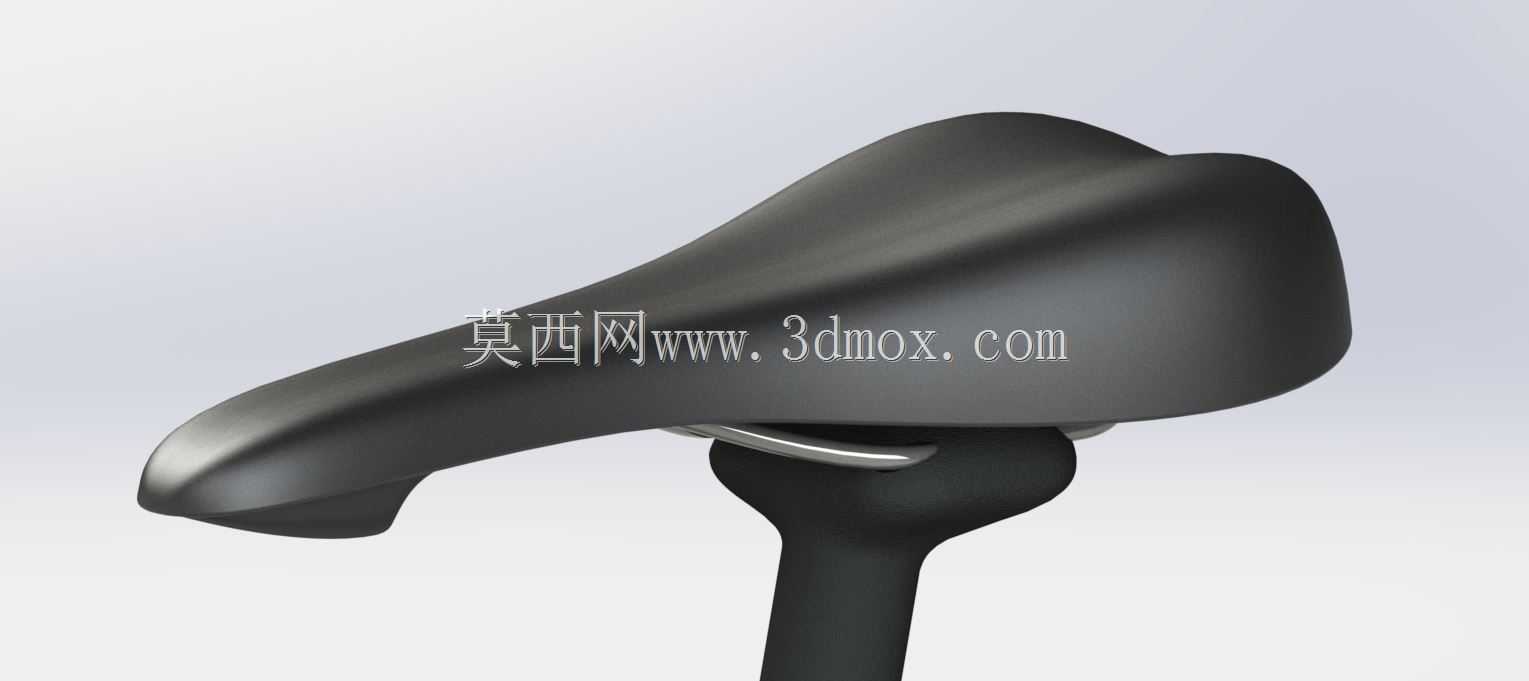

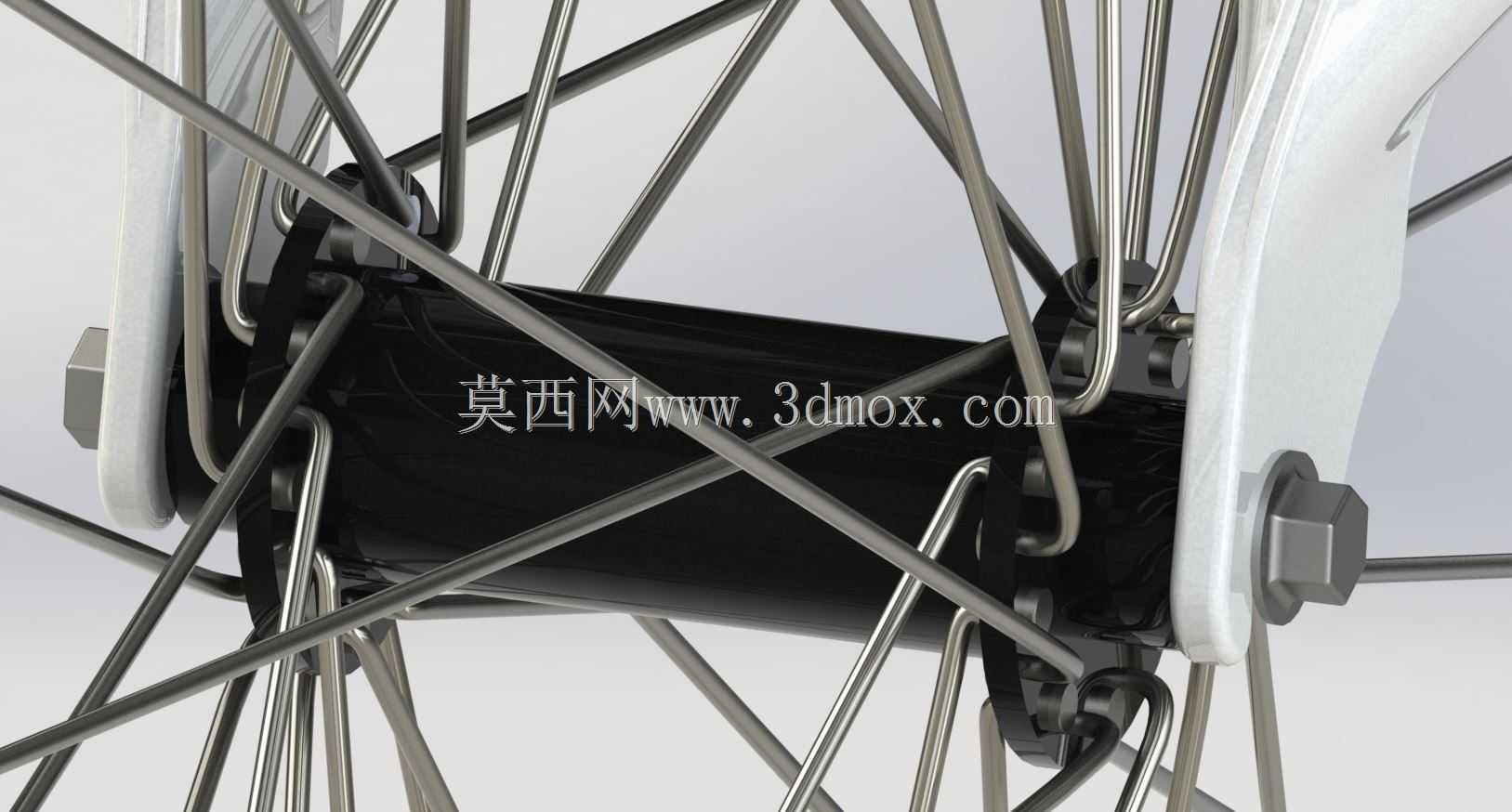

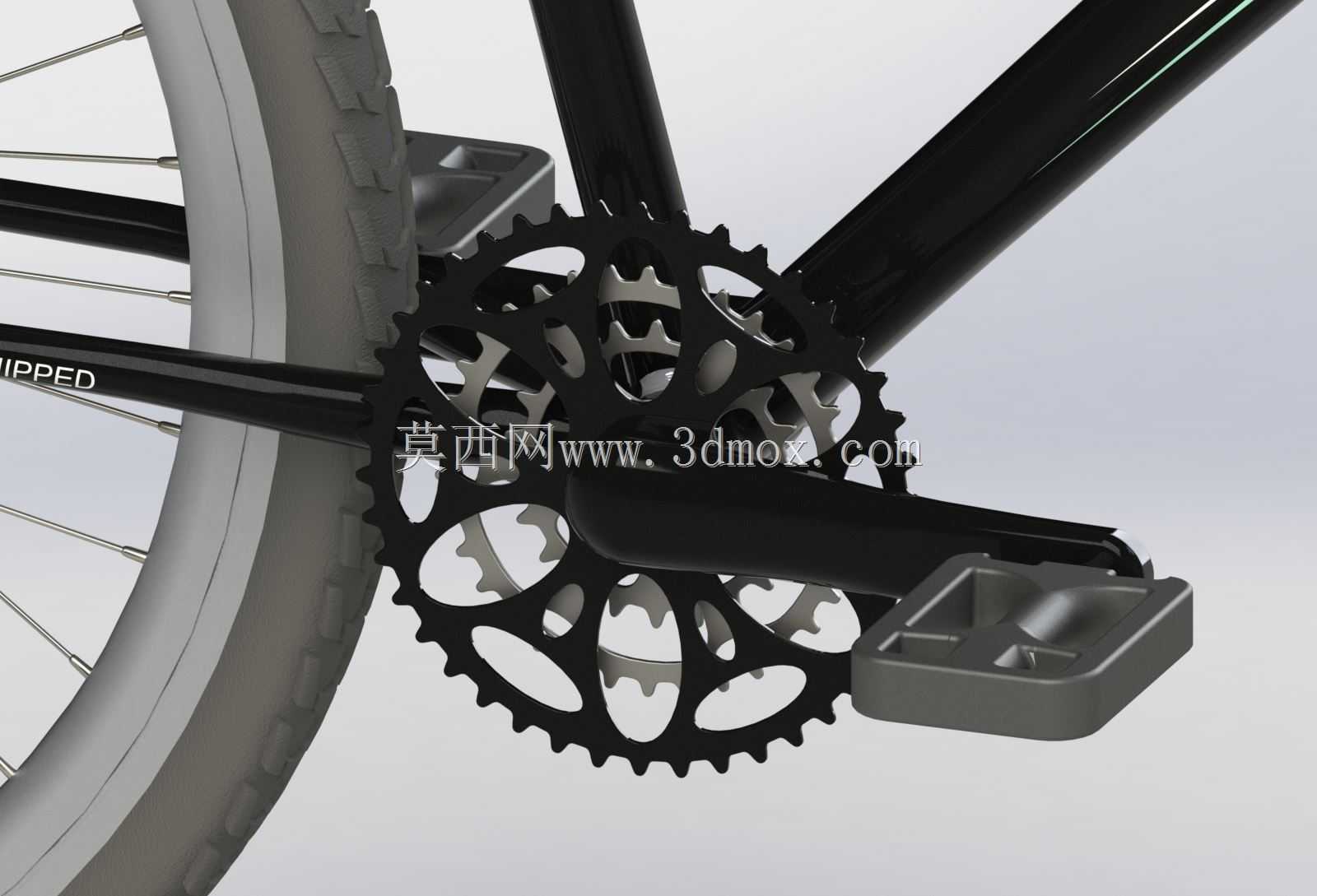

　　可均匀承载骑行时的垂直载荷与侧向冲击力，花鼓的轴心尺寸兼容标准快拆结构，方便日常维护拆卸。传动系统部分，曲柄长度设置适配165-180cm身高区间的骑行者，牙盘采用单盘结构，简化了变速结构的同时降低了整车维护成本，中轴采用压入式标准规格，与车架五通的安装公差控制在行业通用范围内，可直接替换同规格的市售中轴组件。车把采用直把设计，把横宽度适配肩宽范围，把套位置的握持角度做了人体工学倾斜，长时间握持不易产生疲劳，把立长度与角度的搭配，让骑行姿态保持在舒适的直立范围，减少腰部与腕部的长期压力。坐垫采用窄长型运动款坐垫，导轨采用标准双轨结构，可兼容多数市售坐垫杆，坐垫的前后位置、俯仰角度均可根据骑行者习惯调整。

　　整车的安装边界完全遵循民用自行车的通用互换标准，所有连接位置的螺纹规格、安装尺寸均符合行业通用规范，可直接用于自行车结构教学、零部件选型参考、个性化改装方案验证等场景，建模过程中还原了各部件的装配间隙，比如轮组与前叉、后叉的旷量，传动部件的啮合间隙，刹车组件的活动行程，都按照实际装配要求做了预留，避免出现干涉问题。
