越野摩托17寸辐条前轮总成结构

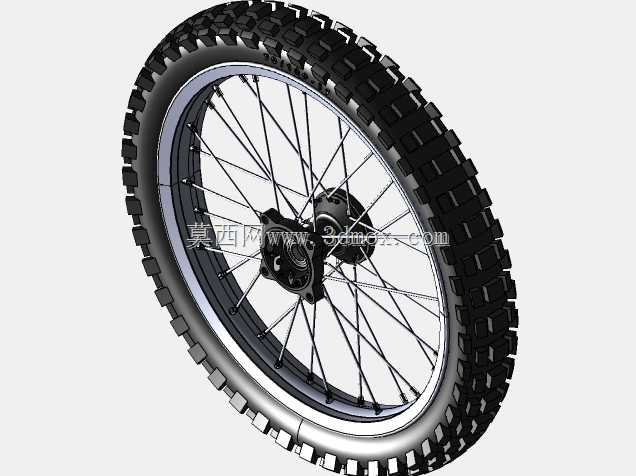

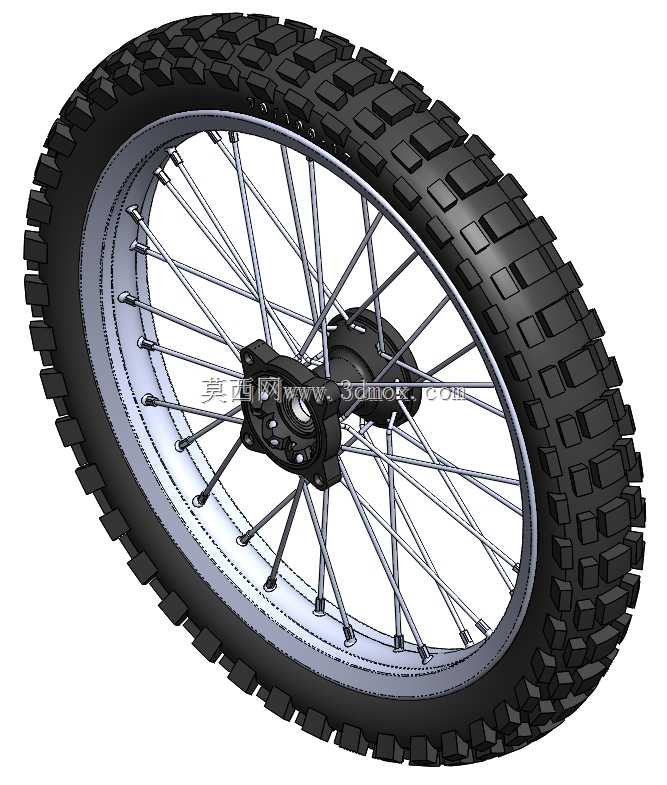

　　这套轮组结构面向小型越野车辆的前轴装配场景，常见于Pit Bike类轻型越野摩托、场地练习车以及非道路休闲车辆。前轮在整车中承担转向支承、冲击缓冲和胎面抓地传递，结构虽然不复杂，但直接关系到骑行时的方向稳定性、轮圈刚性以及维护便利性。建模时把轮胎、轮辋、辐条、花鼓、轴承和轴套作为一个完整装配体处理，能够清楚表达各零件之间的配合关系，也便于在整车设计阶段检查前叉开档、制动盘安装和轮胎外廓之间是否存在干涉。

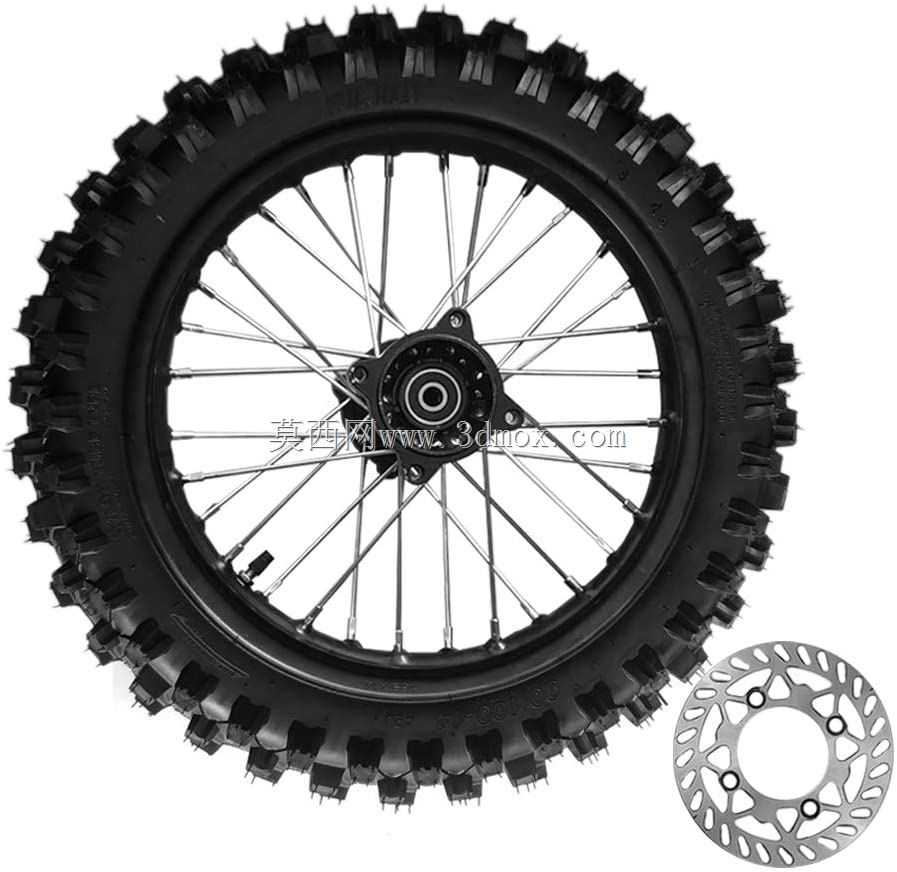

　　轮组采用17英寸轮辋，搭配70/100-17规格越野胎。胎面为块状深齿花纹，适合泥土、砂石和松散路面，胎体轮廓比普通街车胎更饱满，能够在低气压状态下增加接地面积。轮辋通过32根辐条与中央花鼓连接，辐条规格为10ga，长度约180mm，并带螺纹接头，便于编制轮组时调整张力。辐条式结构在越野工况下具有明显优势：受到冲击时，多根辐条可以共同分担载荷，局部变形也可通过重新调圈修正，相比整体铸轮更适合频繁颠簸和侧向受力的使用环境。

　　中央花鼓围绕前轴旋转，内部布置69042RS轴承。轴承内径20mm、外径37mm、厚度9mm，属于密封型深沟球轴承，能够承受径向载荷，同时兼顾少量轴向载荷。轴承外侧设置长度约53.3mm的轴套，该轴套由镀锌钢管切割形成，外径约0.92英寸、内径约0.83英寸，用于穿装M20轴螺栓时确定安装边界。轴套的作用不只是填充间距，它还能在前叉锁紧时限制轴承内圈受到过度挤压，避免装配后轴承转动阻力增大或早期损坏。

　　从装配思路看，轮组设计重点在于保证同轴度、辐条张力均衡和轮胎回转中心一致。轮辋上的辐条孔按交叉编织方式与花鼓法兰孔对应，三维建模时需要控制辐条两端的角度和长度，否则实际装配中会出现螺纹啮合不足或条帽受力偏斜的问题。花鼓两端轴承位应保持同轴，轴承装入后内圈与轴套、前轴形成稳定支承；外圈则与花鼓孔配合，随轮辋一起旋转。轮胎安装在轮辋外侧，无内胎结构并非本方案重点，因此建模和实际装配都按常规有内胎轮组逻辑考虑，不需要额外设置汽阀或无内胎密封结构。

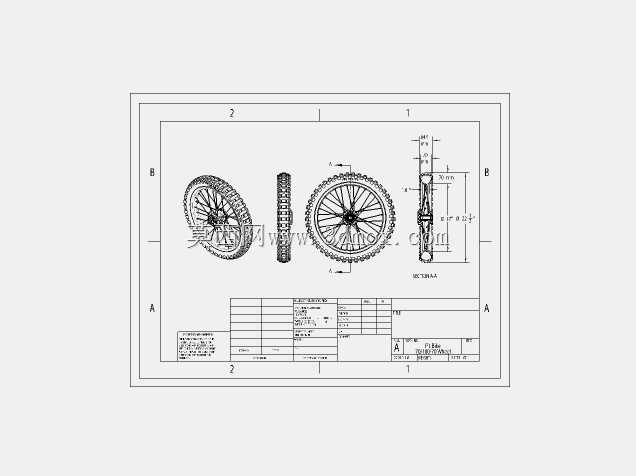

　　外形边界方面，轮胎外径、胎宽和花鼓长度会影响前叉间距、挡泥板高度以及制动系统布置。设计人员在整车布局时，可以直接利用该总成确认前轮旋转包络，检查转向极限位置下轮胎与前叉、泥板、车架之间的间隙。对于维修和备件选型而言，模型也提供了较明确的装配参考：轮辋、辐条、轴承、轴套和轮胎均可独立替换，损坏后不必整体更换轮组。整体结构强调可靠、可调、易维护，适合轻型越野车辆在复杂路面下持续使用。
