多规格六角支座螺钉标准件结构设计

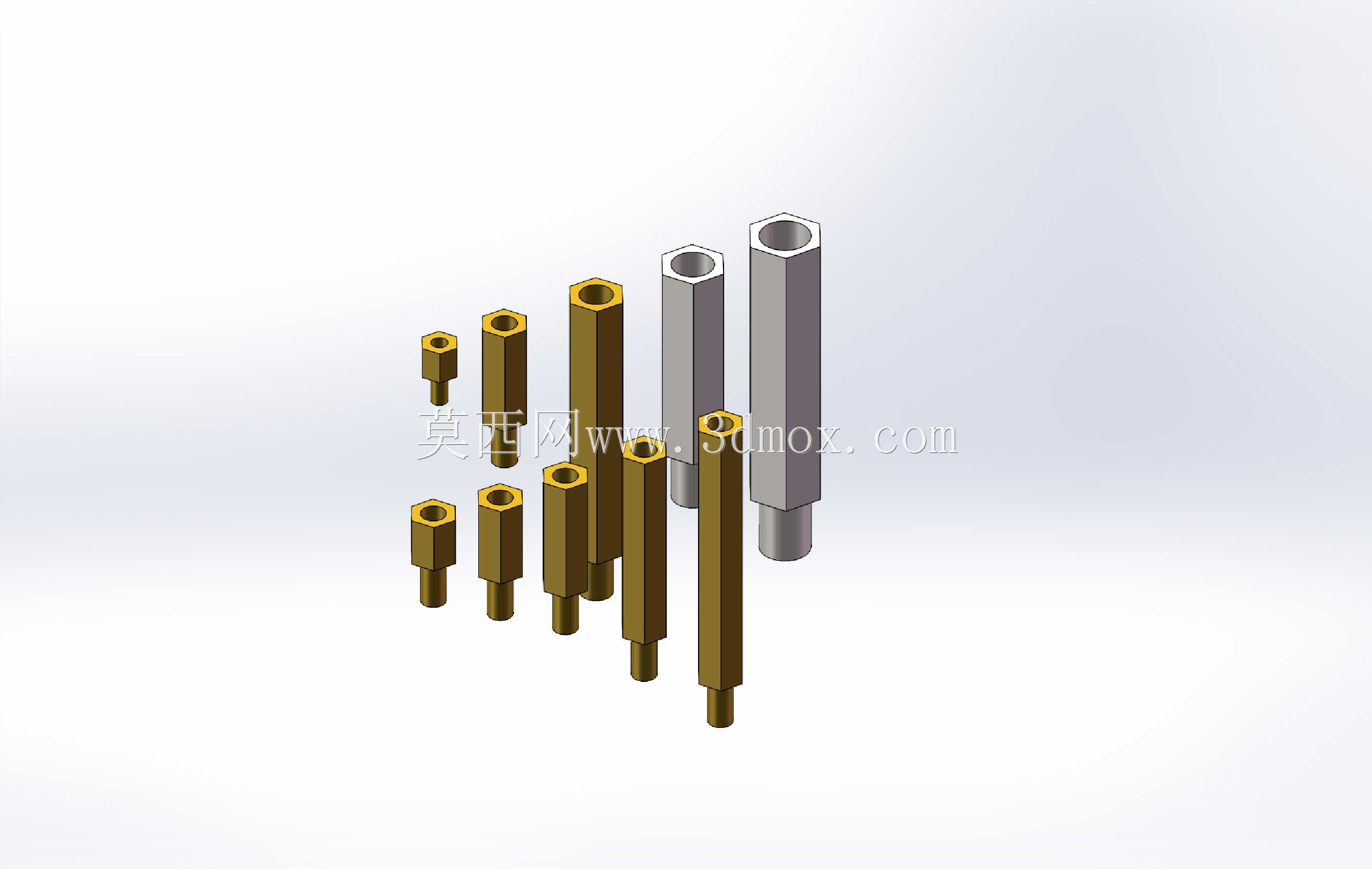

　　在精密电子装配、小型工装夹具搭建、自动化检测治具组装这类对空间支撑精度有要求的场景里，六角支座螺钉是承担板件间隔支撑、螺纹连接定位的核心基础零件，不同于普通外六角螺栓的贯穿式连接逻辑，这类支座螺钉一端带内螺纹孔、一端带外螺纹柱，主体为六角柱结构，既可以通过六角面施加扳手扭矩完成锁紧，也能通过两端的螺纹结构实现双层板件的定距连接，省去了额外加装支撑套筒、调整垫片的繁琐工序。本次设计覆盖M2、M2.3、M3、M4、M5、M6六种常用公制螺纹规格，不同规格对应不同的支撑长度区间，适配从消费电子内部PCB板固定到小型机械设备外壳层间连接的不同载荷需求。设计过程中优先考虑安装操作的便利性，

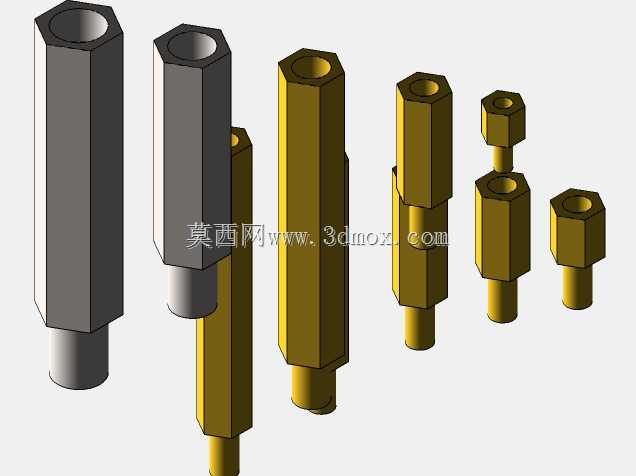

　　将主体六角结构的对边尺寸严格匹配对应螺纹规格的标准扳手开口尺寸，确保现场装配时无需定制专用工具，使用常规呆扳手、套筒扳手即可完成锁紧操作，六角段的长度预留足够的扳手咬合空间，避免短边咬合导致的棱角打滑、镀层磨损问题。内螺纹孔的深度按照对应外螺纹规格的标准旋合长度设计，既保证连接时的螺纹啮合圈数满足抗拉、抗剪载荷要求，也不会因为孔深过大造成零件整体长度冗余、浪费原材料；外螺纹端的导入段加工有标准倒角，装配时可以快速对准对应安装板的螺纹孔或者光孔，减少螺纹错牙、刮伤安装孔内壁的概率。不同规格的支座螺钉在外形尺寸上做了梯度区分，小规格M2、M2.3型号整体长度偏短，适配薄型板件的小空间支撑场景，主体六角直径更小，

　　不会占用过多板件安装面的布局空间；M4及以上规格的六角段厚度适当增加，提升支撑时的轴向抗压能力，避免大载荷下出现柱体弯曲变形的问题。安装边界方面，所有规格的外螺纹端都预留了标准的螺纹收尾长度，装配时不会因为螺纹拧到底出现顶死、板件翘曲的问题，六角端面与支撑面的接触平面做了平面度公差控制，锁紧后支撑面受力均匀，不会出现局部应力集中导致的板件压痕或者连接松动。这类零件在实际使用中往往需要成组布置，因此设计时统一了同规格零件的关键安装尺寸公差，同批次零件的支撑长度偏差控制在极小范围内，成组安装时可以保证多块平行板件的平面度一致，不会出现个别支撑点虚接、受力不均的情况，对于需要保证板件平行度的光学治具、检测工装场景，这种尺寸一致性可以大幅减少后期装配调整的工作量。
