重载方形万向聚氨酯工业脚轮结构设计

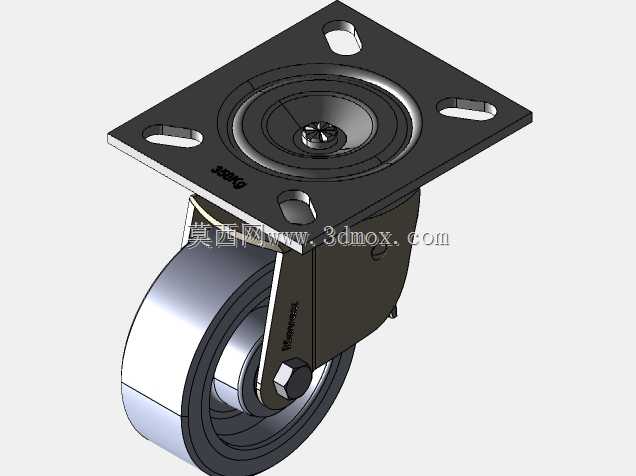

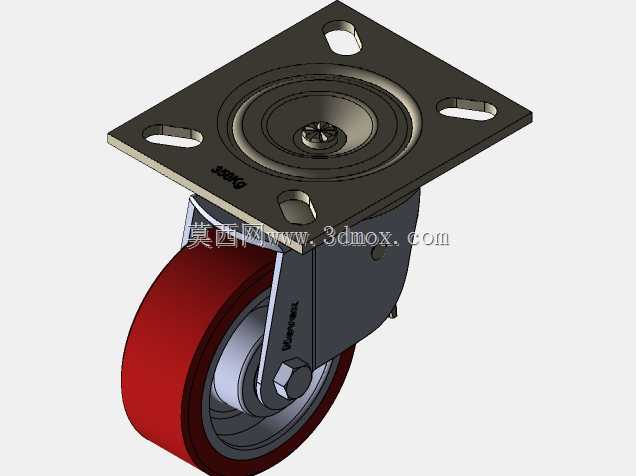

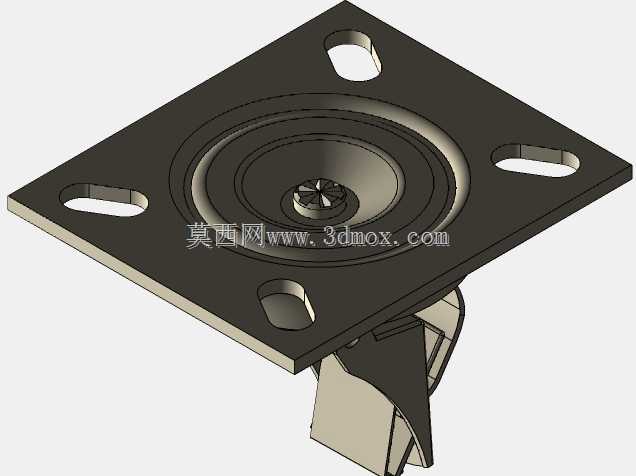

　　这款重载方形万向脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，适配各类需要频繁移位、转向的工业设备与工装载体。在实际工业应用中，这类脚轮常被用于重型工装台车、机床辅助移动托架、仓储重型货架转运单元、自动化生产线边料架等场景，需要在承载大重量载荷的同时，保证转向灵活、行进平稳，同时兼顾地面保护性，避免硬质轮面对环氧地坪、水泥地坪造成过度磨损。从功能特性来看，该脚轮采用聚氨酯包胶轮面，轮芯为金属结构，聚氨酯材质具备优异的耐磨性与抗冲击性，滚动阻力小，运行过程中噪音低，同时具备一定的减震性能，能够在不平整的车间地面上缓冲颠簸，减少设备内部精密部件受震动影响的概率。顶部的方形安装法兰板设置了四个长圆形安装孔，

　　这类孔位设计可以适配一定范围内的安装孔距偏差，降低安装对位的精度要求，现场安装时无需严格匹配孔位坐标，通过螺栓即可快速完成脚轮与设备底部的固定，法兰板与回转支架之间采用大直径回转支承结构，保证重载状态下转向依然顺滑，不会出现卡滞、偏转卡顿的问题，回转结构内置的密封设计可以阻挡车间内的粉尘、切削液、金属碎屑进入回转间隙，延长脚轮的使用寿命，减少日常维护频次。设计过程中，首先根据目标承载吨位确定轮体直径与轮面宽度，轮宽越大、直径越大，单轮承载能力越强，同时滚动阻力越小，适配的地面不平整度阈值更高；轮架部分采用厚钢板冲压焊接成型，支架与轮体的连接轴采用高强度螺栓配防松螺母，避免设备长期移动过程中螺母松脱引发安全隐患；

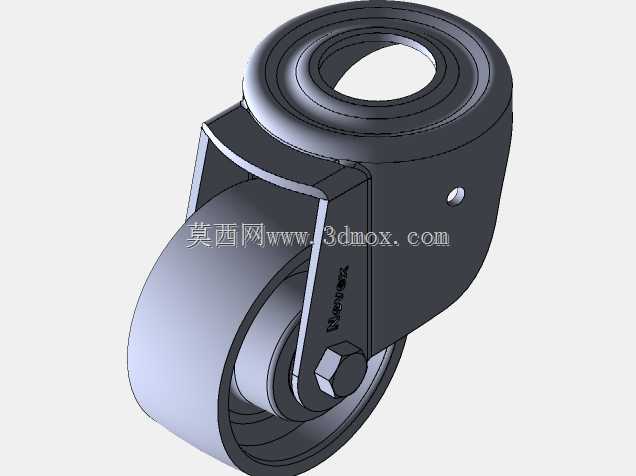

　　轮面的聚氨酯硬度经过匹配选型，既保证足够的承载刚性，又能提供合适的摩擦力，避免设备停靠在轻微坡度地面时出现自行滑移的问题。安装边界方面，方形法兰的边长尺寸适配常规工业设备底部的安装梁宽度，安装孔的长圆结构允许横向与纵向各有几毫米的调整余量，安装时不需要在设备底部重新打孔，适配现有多数重型设备的脚轮安装位；脚轮的总高度经过优化，在保证轮体直径满足承载要求的前提下，尽可能降低整体安装高度，提升设备整体的重心稳定性，避免设备移位过程中因重心过高出现侧翻风险。轮体两侧的支架采用全包式结构，可避免运行过程中杂物卷入轮轴与轮面的间隙，在金属切削加工车间这类存在大量金属切屑的场景中，这种结构能大幅降低切屑缠绕轮轴的概率，减少日常清理维护的工作量。回转部分的转动阻尼经过调校，空载状态下转向灵活，重载状态下不会出现转向过于灵敏导致的行进方向偏移问题，操作人员推移设备时可以轻松控制行进方向，不需要额外施加过大的转向力。
