小型桌面级数控雕刻机Z轴主轴模组结构

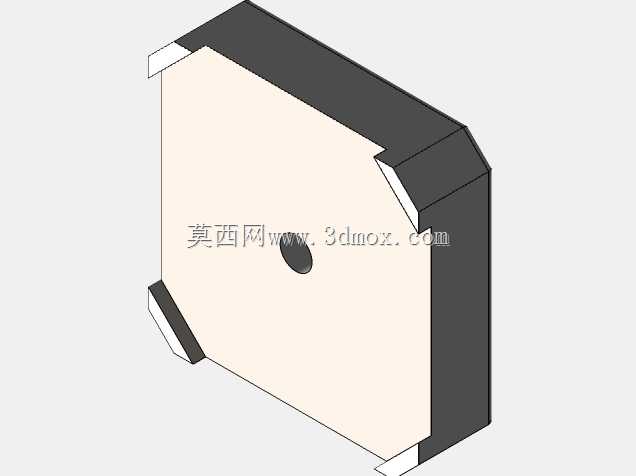

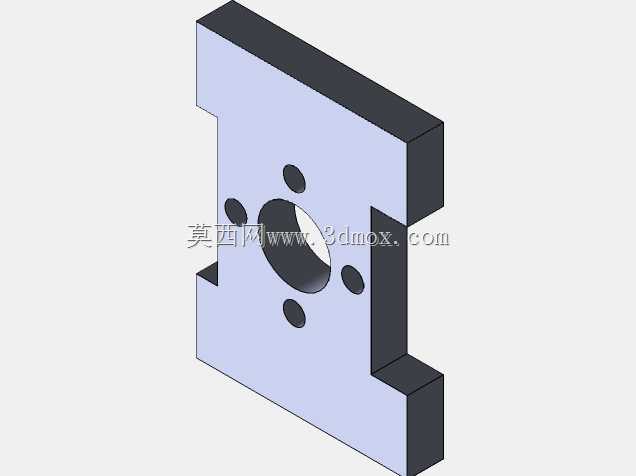

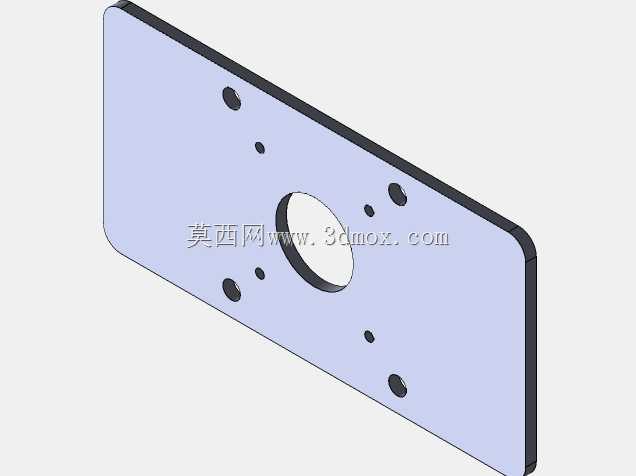

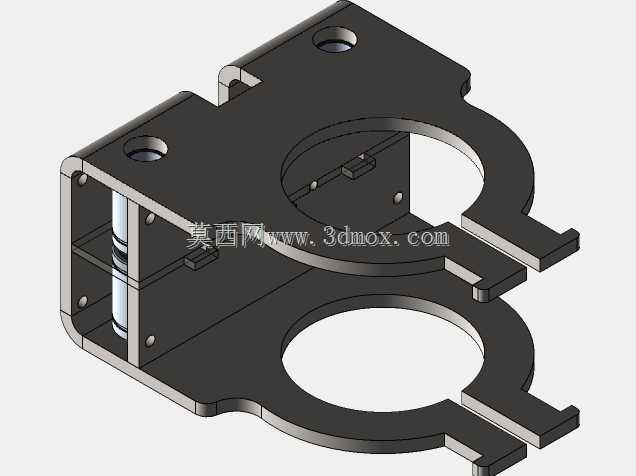

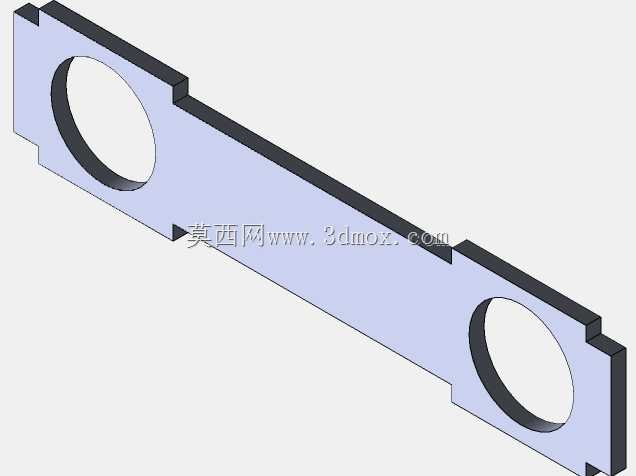

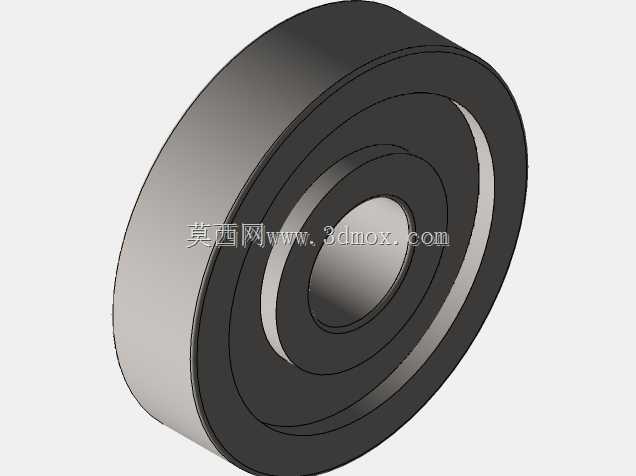

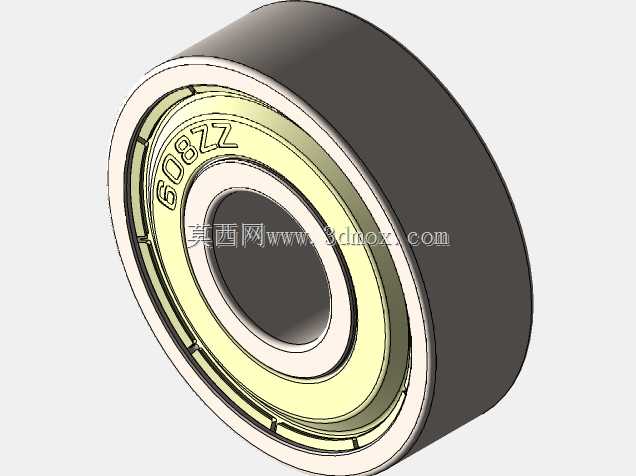

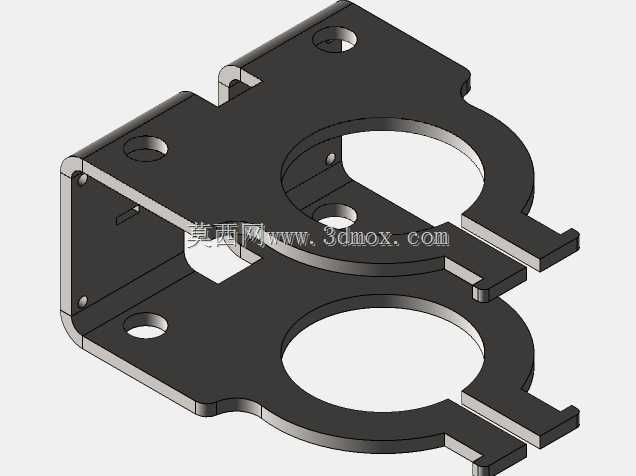

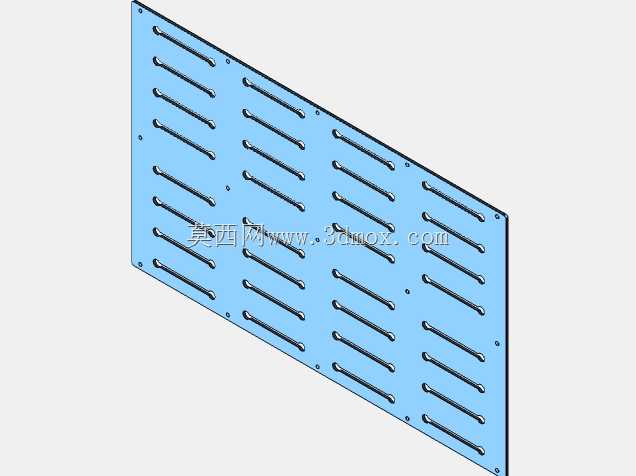

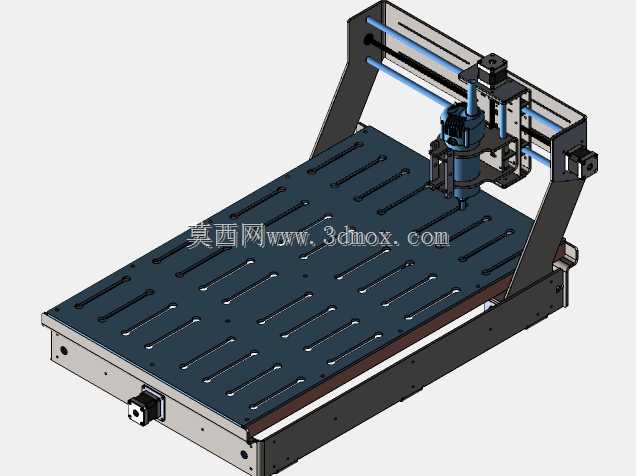

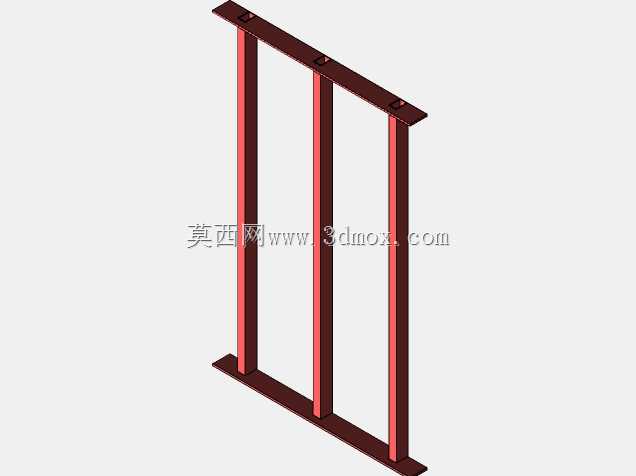

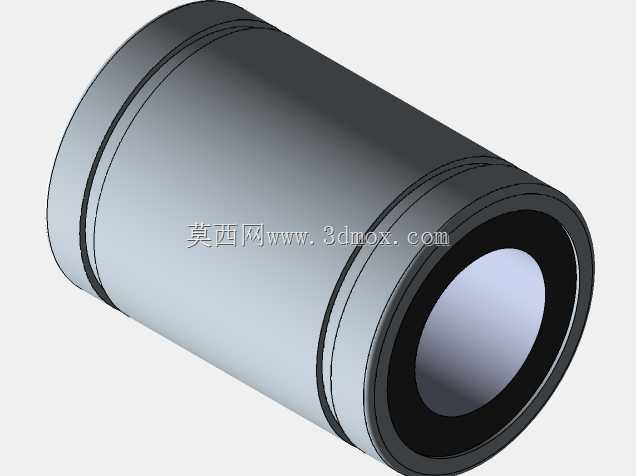

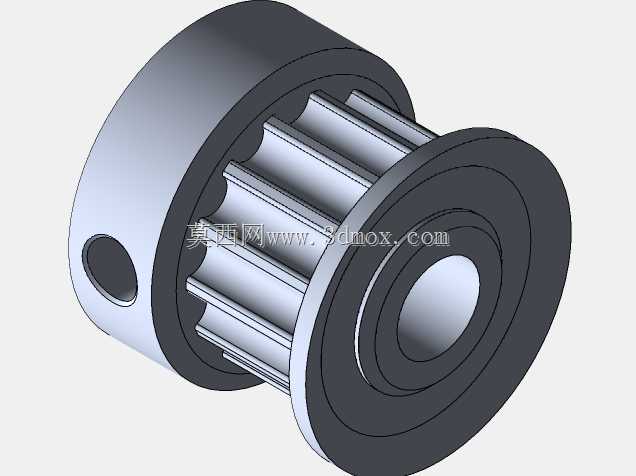

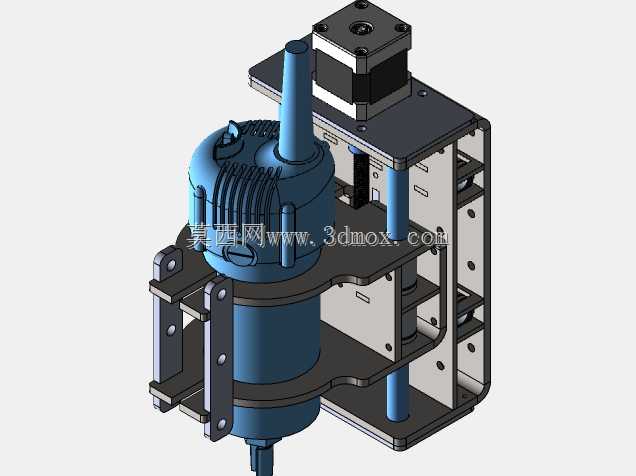

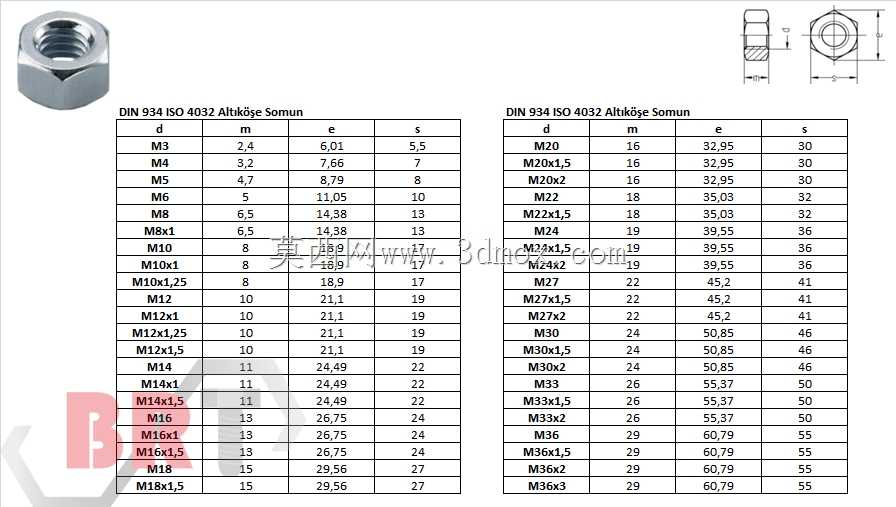

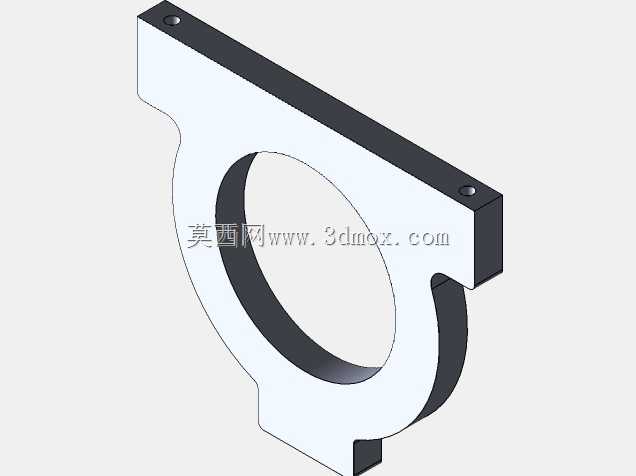

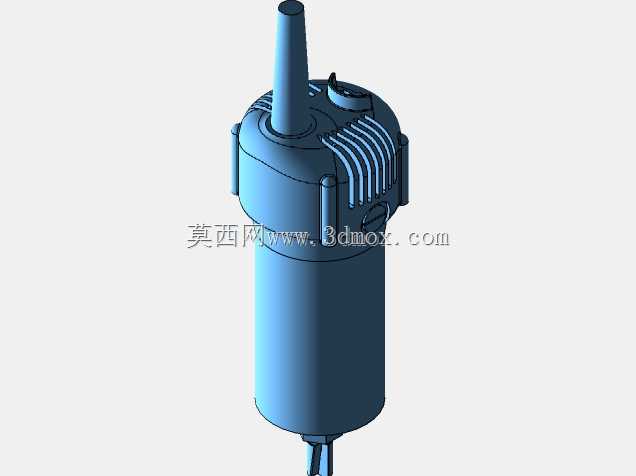

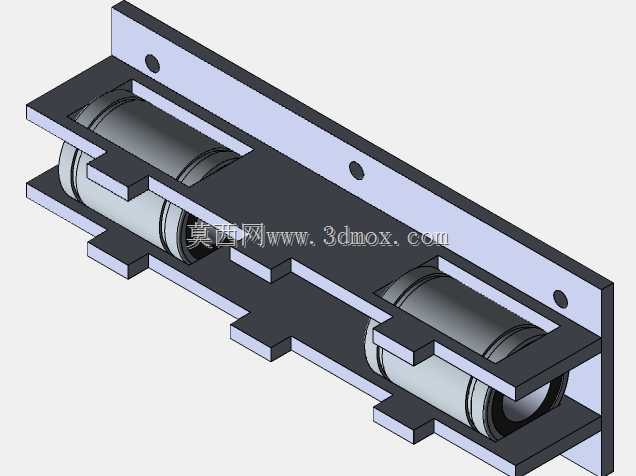

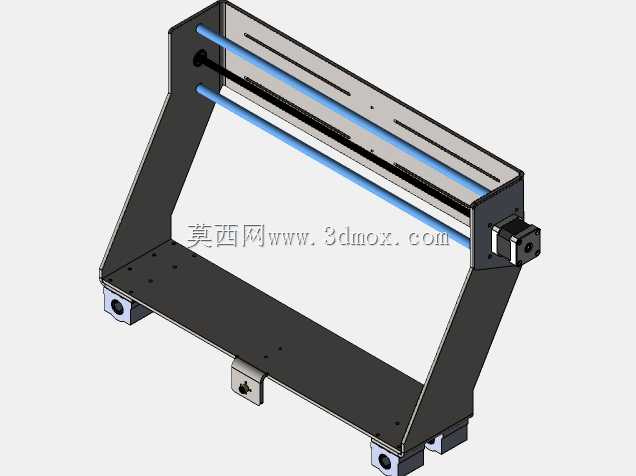

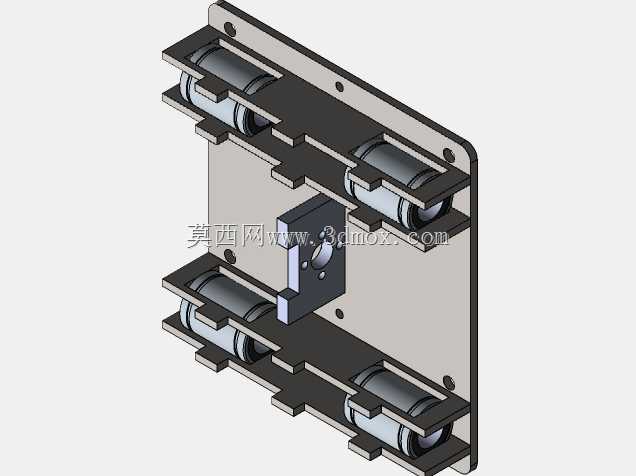

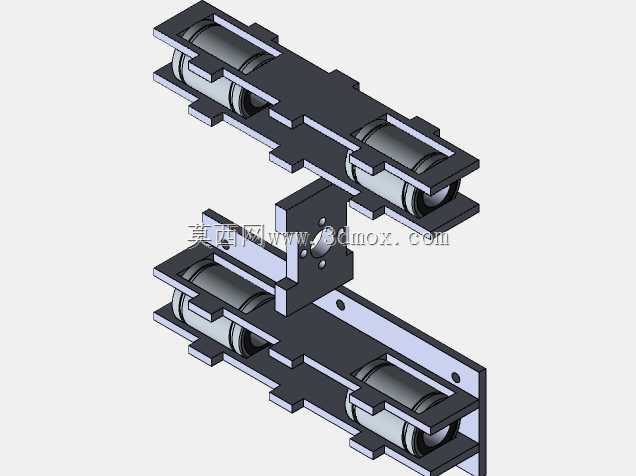

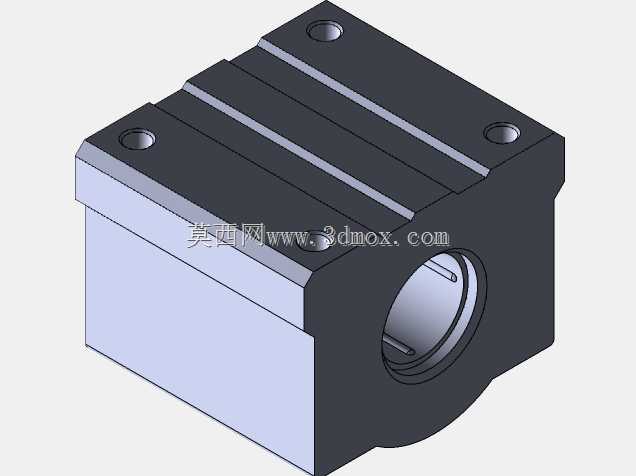

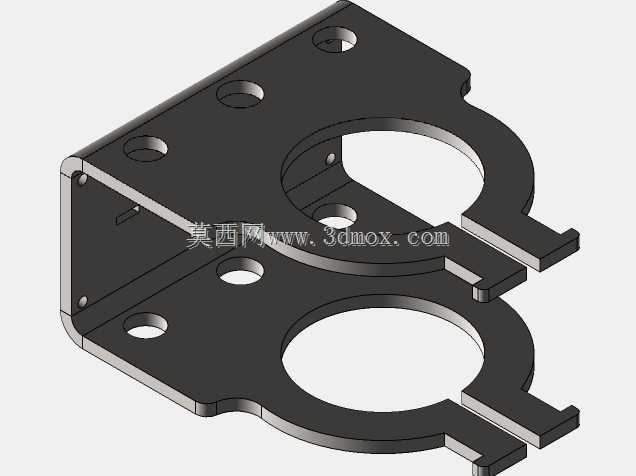

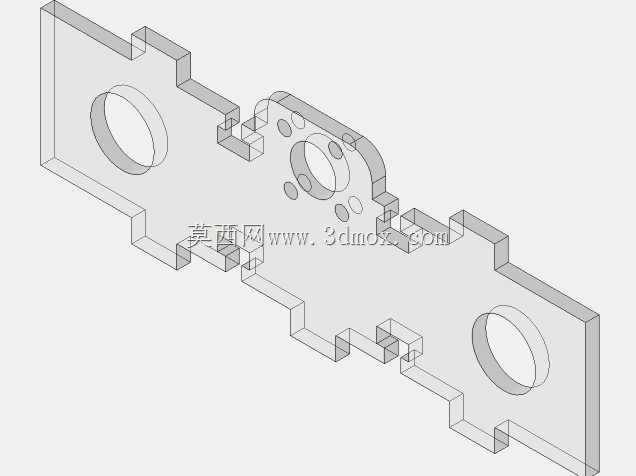

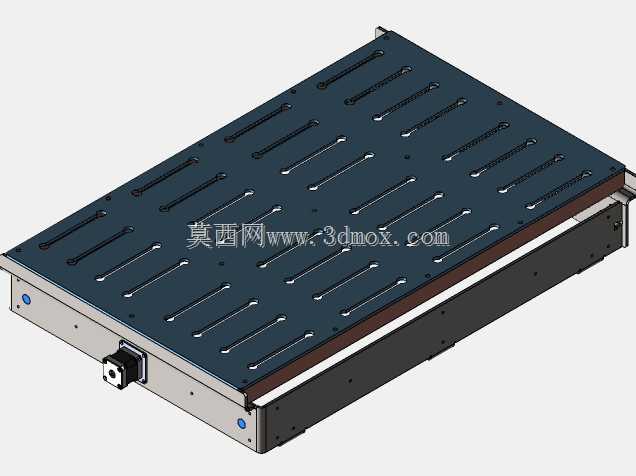

　　这套结构是桌面级数控雕刻机的核心Z轴执行单元，主要面向小型加工场景，适配广告标识制作、小型木工手作、软金属打样、PCB线路板雕刻等轻量化加工需求，可直接集成到DIY数控设备、小型台式加工设备中作为垂直进给执行端使用。从结构布局来看，整体采用双光轴导向配合丝杆传动的经典Z轴架构，导向光轴平行布置在安装立板两侧，滑动座通过直线轴承与光轴配合，保证垂直进给过程中的运动直线度，避免加工过程中出现偏摆抖动，直接影响加工面的光洁度与尺寸精度。主轴安装位采用环抱式夹装结构，可适配外径匹配的高速风冷主轴，夹座预留了锁紧调节间隙，通过侧边紧固螺栓即可完成主轴的装夹固定，同时支持小范围的主轴上下位置微调，方便用户根据不同刀具长度、

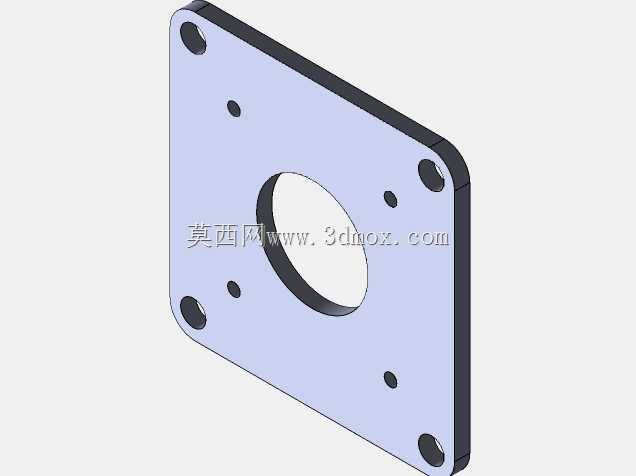

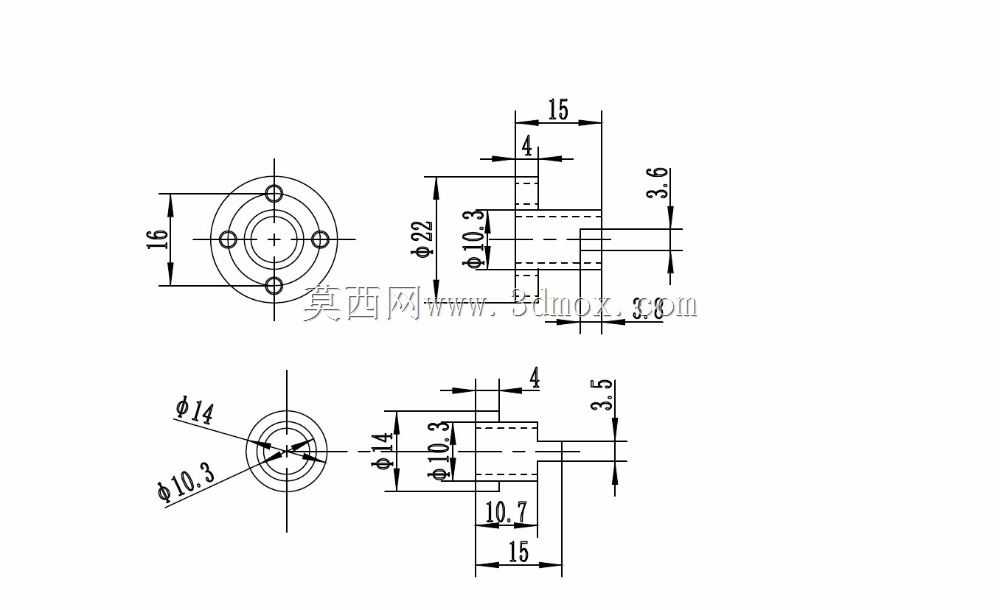

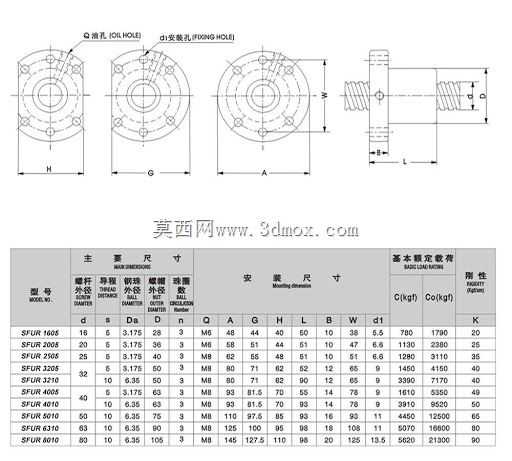

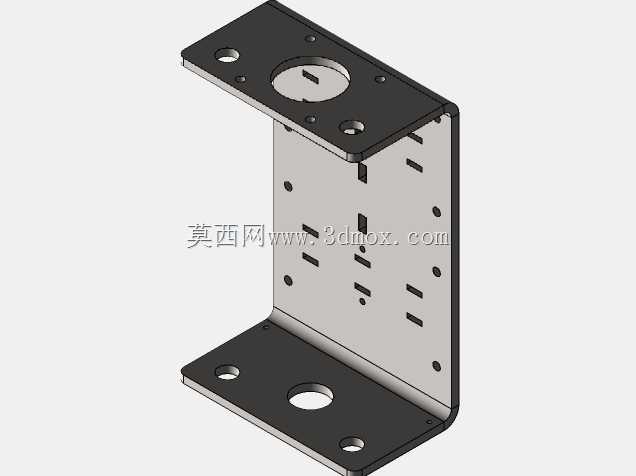

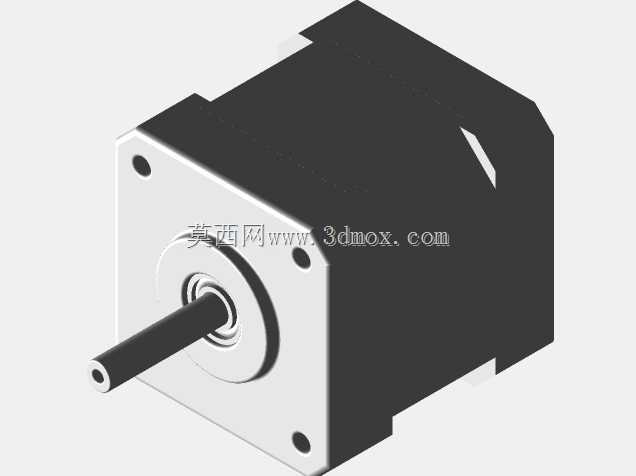

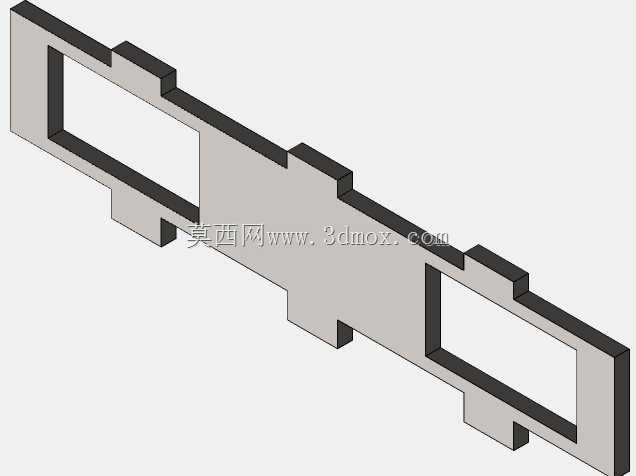

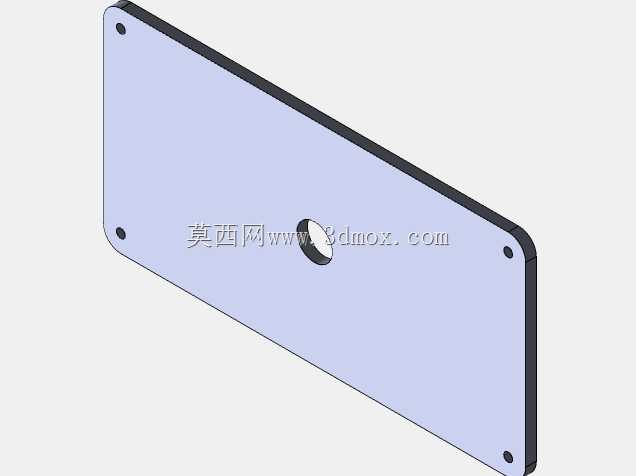

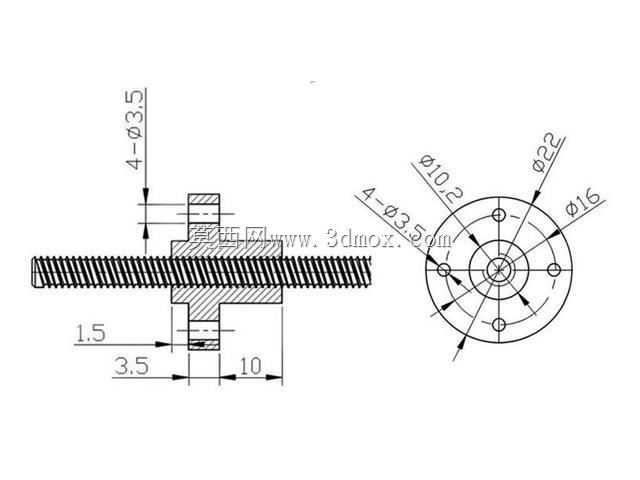

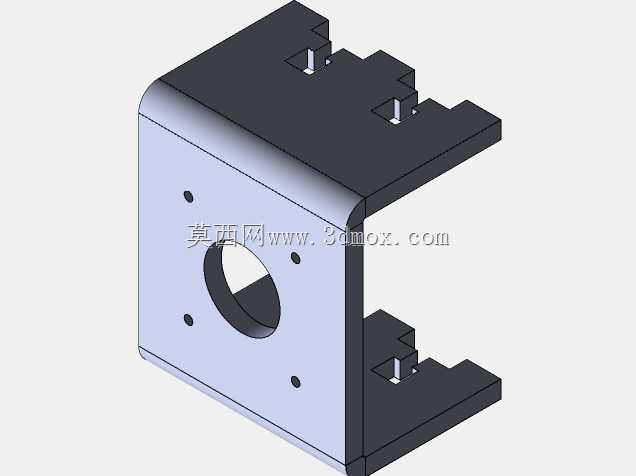

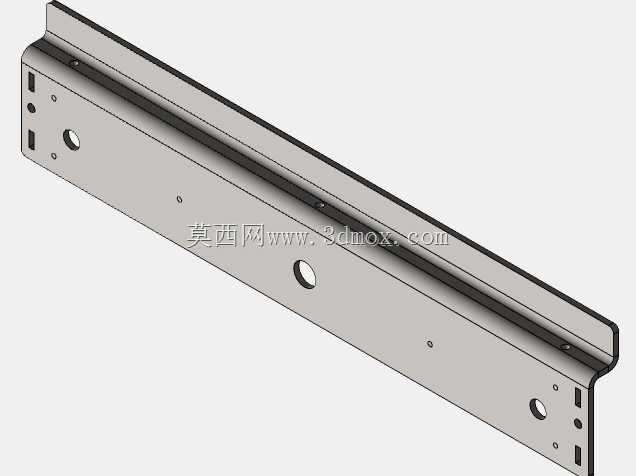

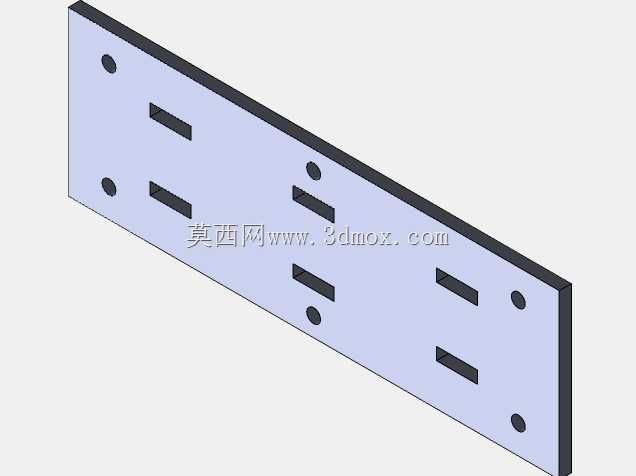

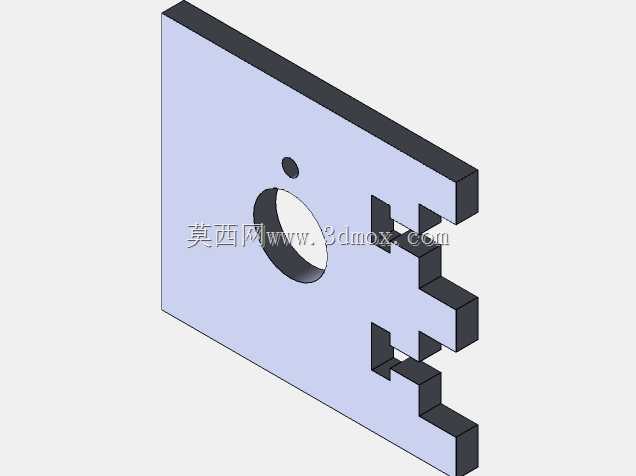

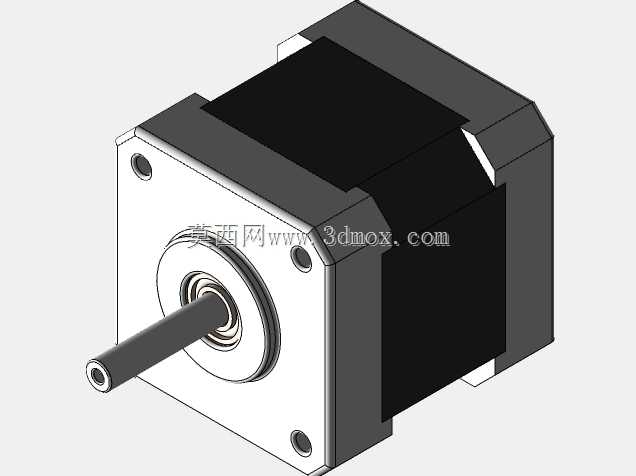

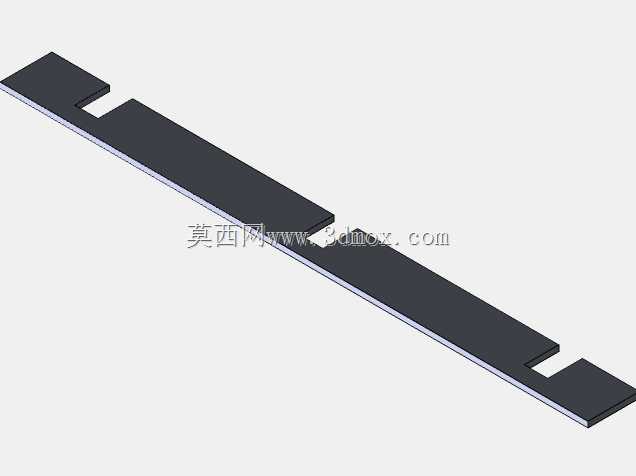

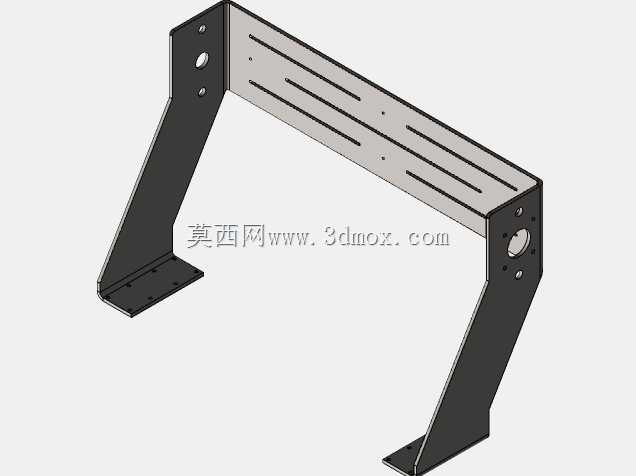

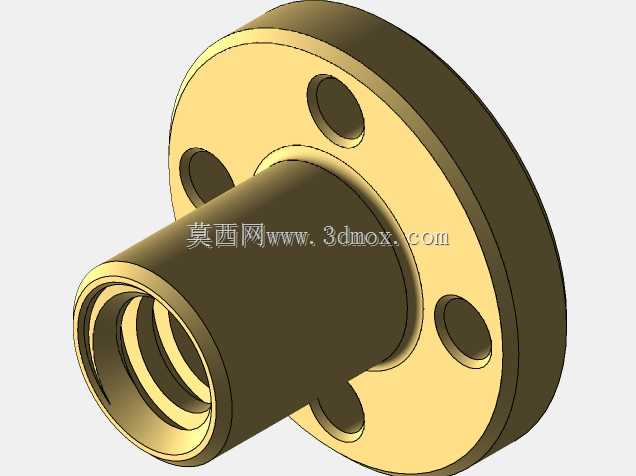

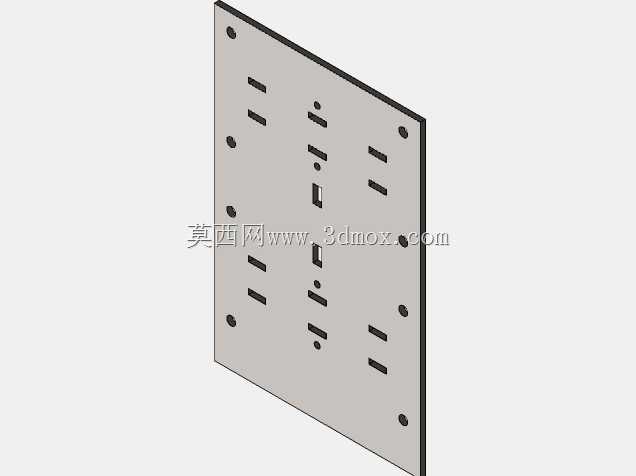

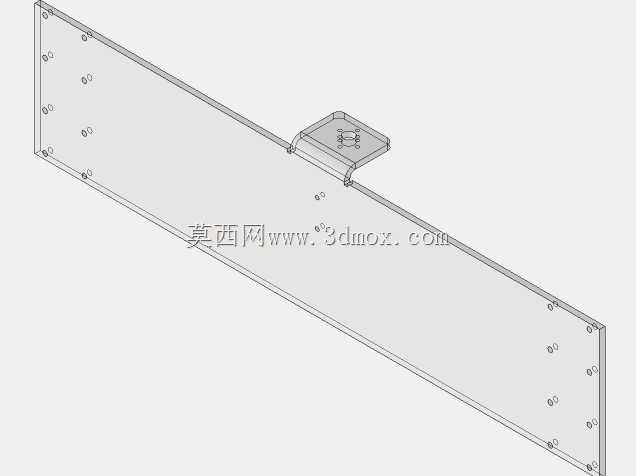

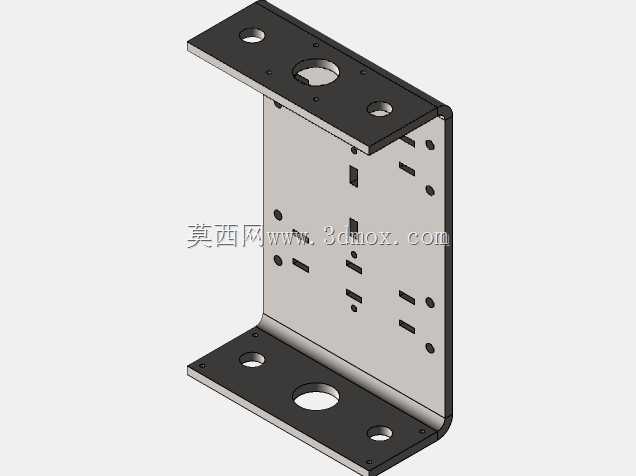

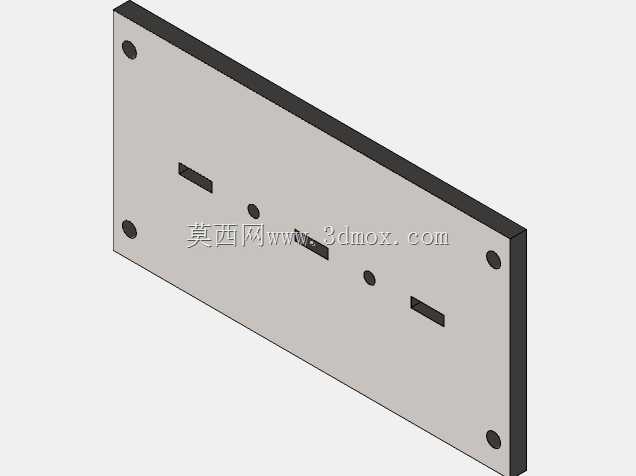

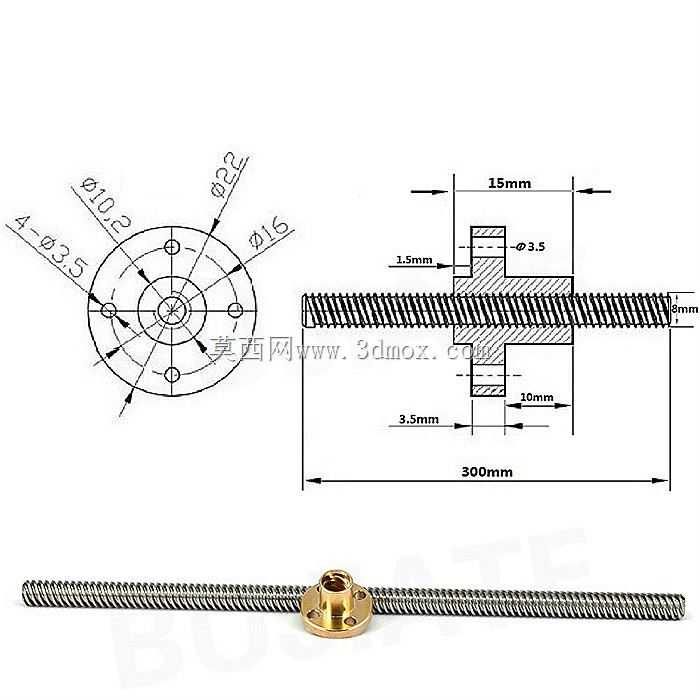

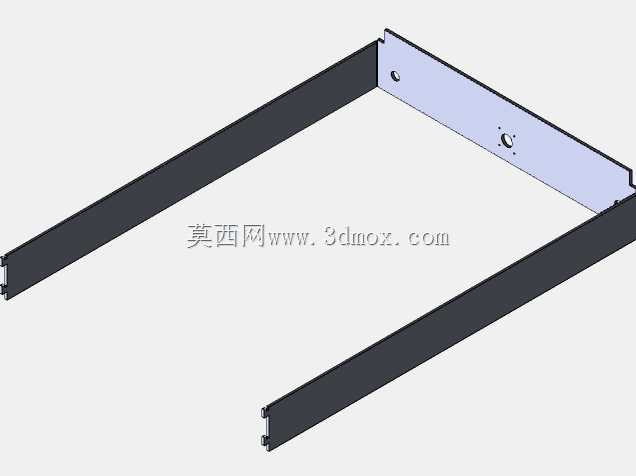

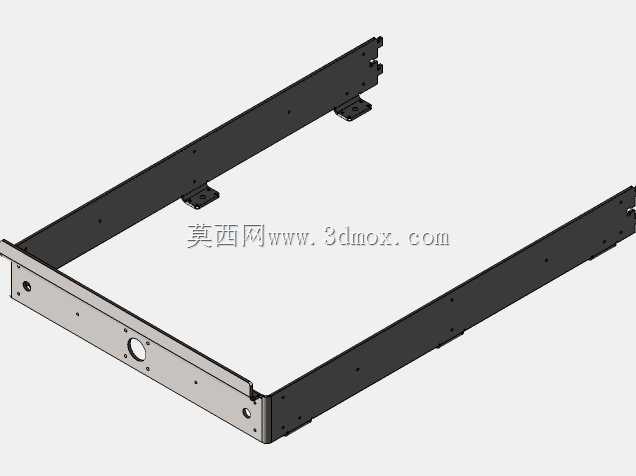

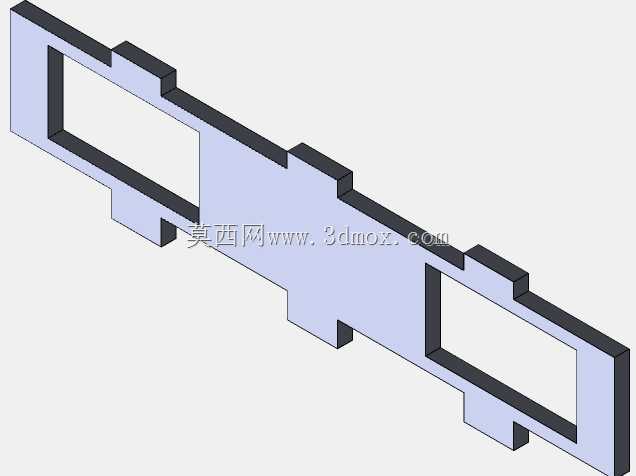

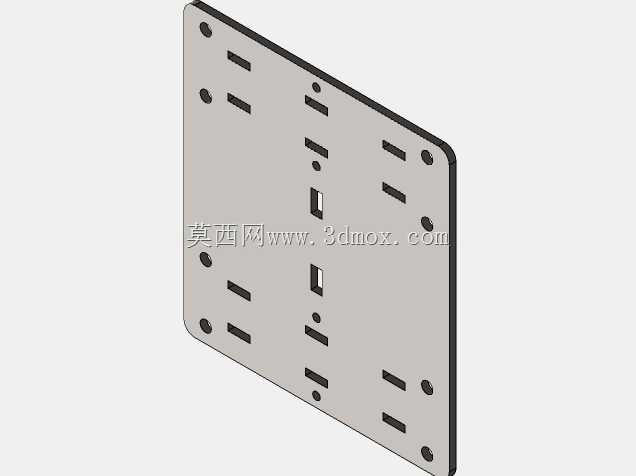

　　加工材料厚度调整刀具伸出长度，匹配不同的加工工况需求。模组顶部预留了步进电机安装位，电机通过联轴器与传动丝杆直连，传动效率高，反向间隙小，可精准控制Z轴方向的下刀深度，适配浮雕雕刻、轮廓切割、钻孔打点等不同加工动作的进给精度要求。安装立板采用钣金折弯拼接结构，各板件之间通过螺栓紧固连接，既保证了整体结构的刚性，又控制了模组整体重量，降低Z轴运动时的负载，提升运动响应速度。从安装边界来看，模组背部预留了与X轴滑台连接的安装孔位，孔位间距符合小型桌面雕刻机的通用安装尺寸，可直接替换同规格的老旧Z轴模组，也可用于全新设备的组装搭建，安装时需保证导向光轴与工作台面的垂直度，控制在0.02mm以内即可满足常规加工的精度要求。

　　结构设计过程中充分考虑了日常维护的便利性，直线轴承、传动丝杆的润滑位置都预留了操作空间，无需完全拆解模组即可完成日常保养维护，主轴夹座的可拆卸设计也方便用户根据需求更换不同功率的主轴，拓展设备的加工能力，比如更换更大功率主轴后可加工硬度更高的铝材、亚克力等材料。整体结构没有冗余设计，所有零部件都围绕Z轴进给的刚性、精度、易维护性三个核心需求布置，运动行程覆盖小型加工场景的常用深度范围，不会因为行程过长导致结构刚性下降，也不会因为行程过短限制加工场景，对于小型数控设备开发者、DIY爱好者、小型加工坊的设备搭建与改造都有较高的参考价值，建模过程中所有配合面都预留了合理的安装公差，按照图纸加工组装后即可顺畅运行，无需二次修配。
