6000mW大行程桌面激光雕刻CNC结构

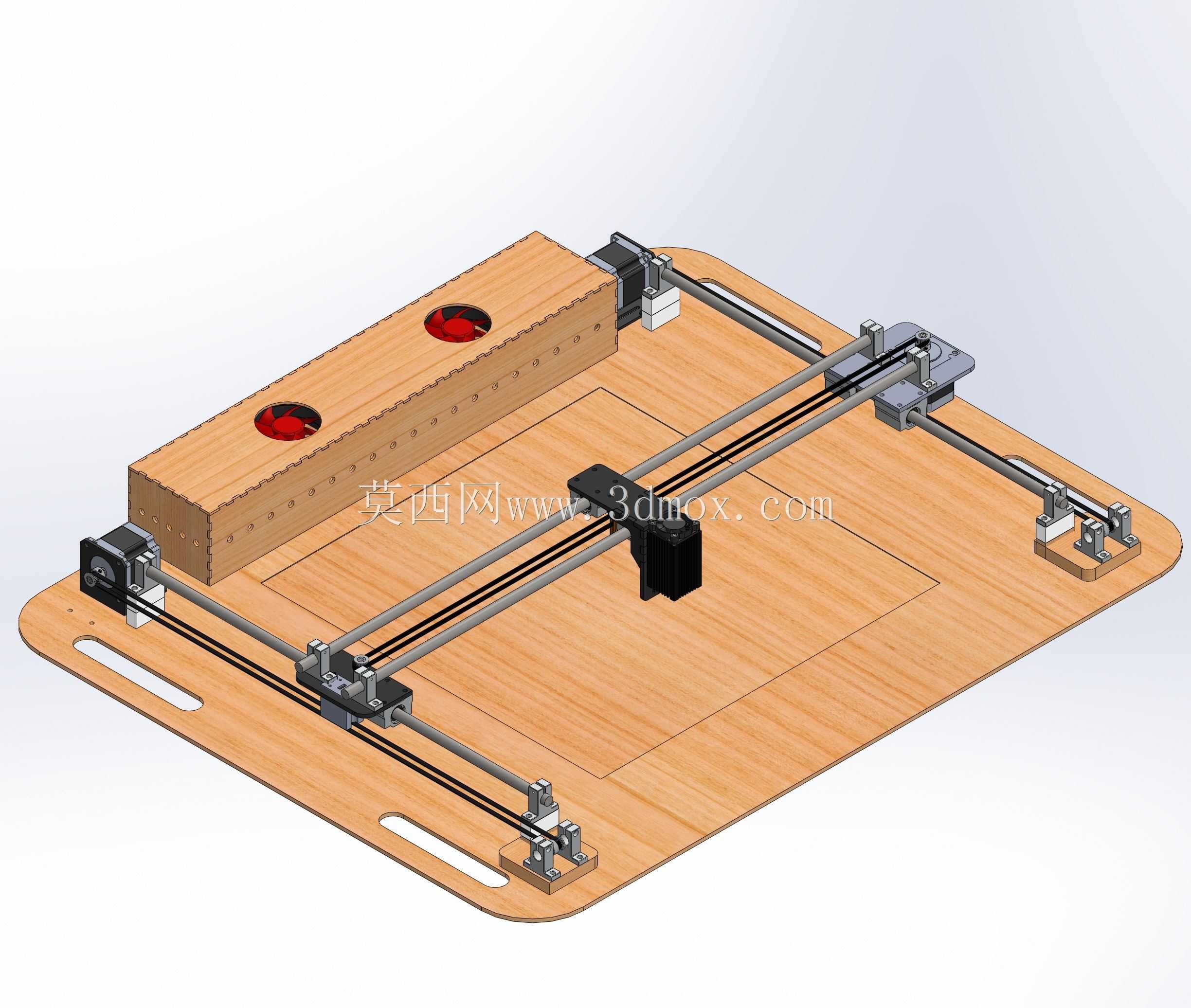

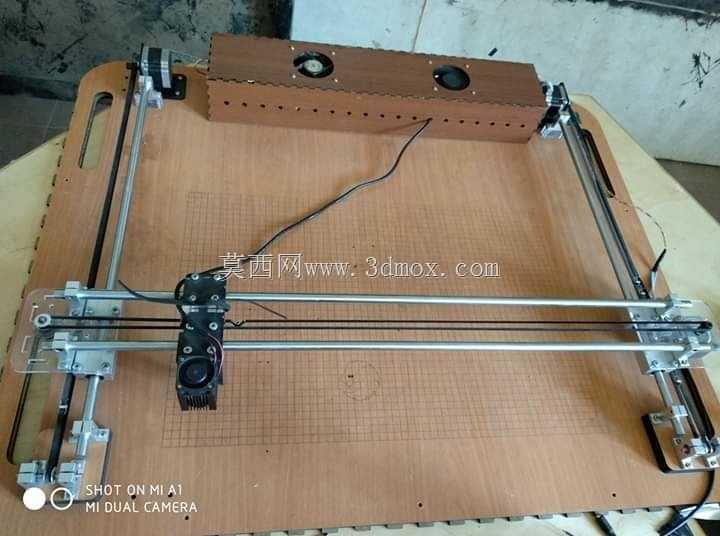

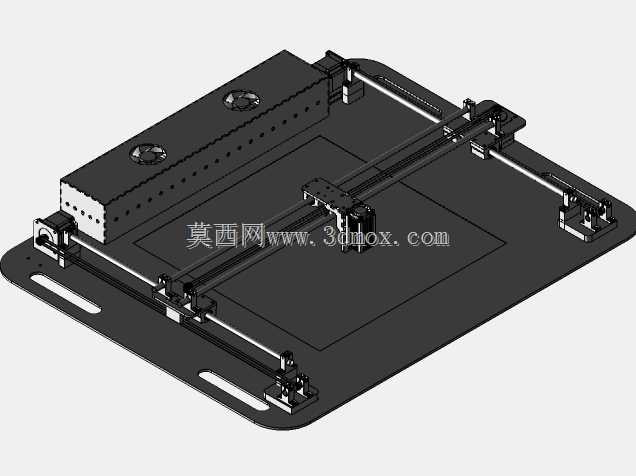

　　这套结构面向中小幅面非金属打标、浅切割与样板加工场景，工作区域按400mm×600mm规划，适合放置在工作室、教学实验室、手板间或小型产线旁。设备采用平面底板加双轴龙门的布置方式，Y向两根平行光轴承担横梁纵向移动，X向传动组件安装在横梁上，激光模组随滑块完成横向定位。整体框架以板材切割件和标准直线运动件组合而成，底板承担安装基准、工件承托和外围防护边界，侧边开设长槽，便于夹具、压块或定位挡边根据材料尺寸调整。

　　从实际用途看，6000mW激光二极管更适合纸张、木板、皮革、亚克力薄片等材料的图案雕刻、轮廓切透和二维码标识。加工时工件平铺在底板中央区域，有效幅面内不需要二次装夹；超出幅面的板材可利用开放侧边进行局部避让，但运动包络和线缆弯曲半径需要在布局阶段预留。横梁两端的步进电机通过同步带把动力传递到纵向轴系，X轴同样采用带传动，结构轻、响应快，维护时主要检查皮带张紧、轮系同轴度和滑块润滑状态。

　　设计思路上，模型把运动精度、制造成本和装配便利性放在同一层级考虑。底板采用大面积平板形式，既能降低机架焊接或复杂型材加工的需求，也能让所有轴座、电机座、限位件以同一平面为基准装配。后侧竖立的电控安装板用于集中布置驱动板、电源接口和散热风扇，两个风扇开孔对应热源位置，使走线距离缩短，同时避免线缆悬垂到加工区。激光头下方保留焦距调节和遮光空间，端部安装块可适配不同功率的二极管模组，便于后续更换波长或提升功率。

　　外形边界由底板、横梁行程和电机外伸尺寸共同决定。布置整机时，前后方向要留出Y轴电机及张紧轮的维护空间，左右方向应保证X轴滑车到达极限位置后不与线材、机架干涉。底板厚度和开孔形式影响整机刚性，若用于连续加工，可在底部增加横梁或减振垫，抑制高速往复运动带来的共振。导轨安装面需要保证平行度，两侧同步带轮应等高，否则横梁运行时会出现偏摆、锯齿边缘或皮带跑偏。

　　三维结构中还体现了桌面设备常见的装配细节：光轴支座贴近受力点布置，减少悬臂长度；电缆沿运动方向分段固定，弯折处保留松弛弧度；激光模组与滑块之间设置可调连接，方便对焦高不同材料。对结构设计人员而言，该方案可作为轻型数控加工设备的基础框架，在校核负载、速度和光路安全后，再扩展防护罩、排烟接口、限位开关和工件压紧机构。
