工业配套低压离心风机结构设计

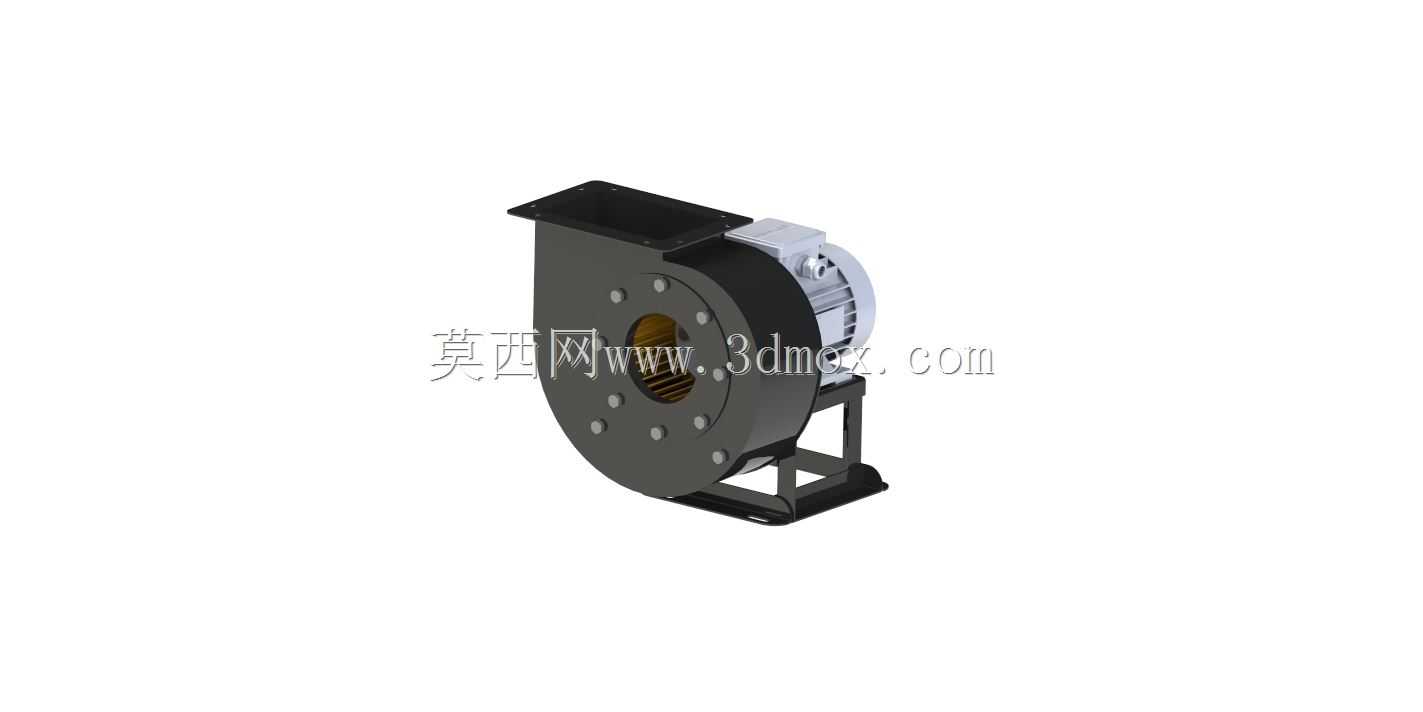

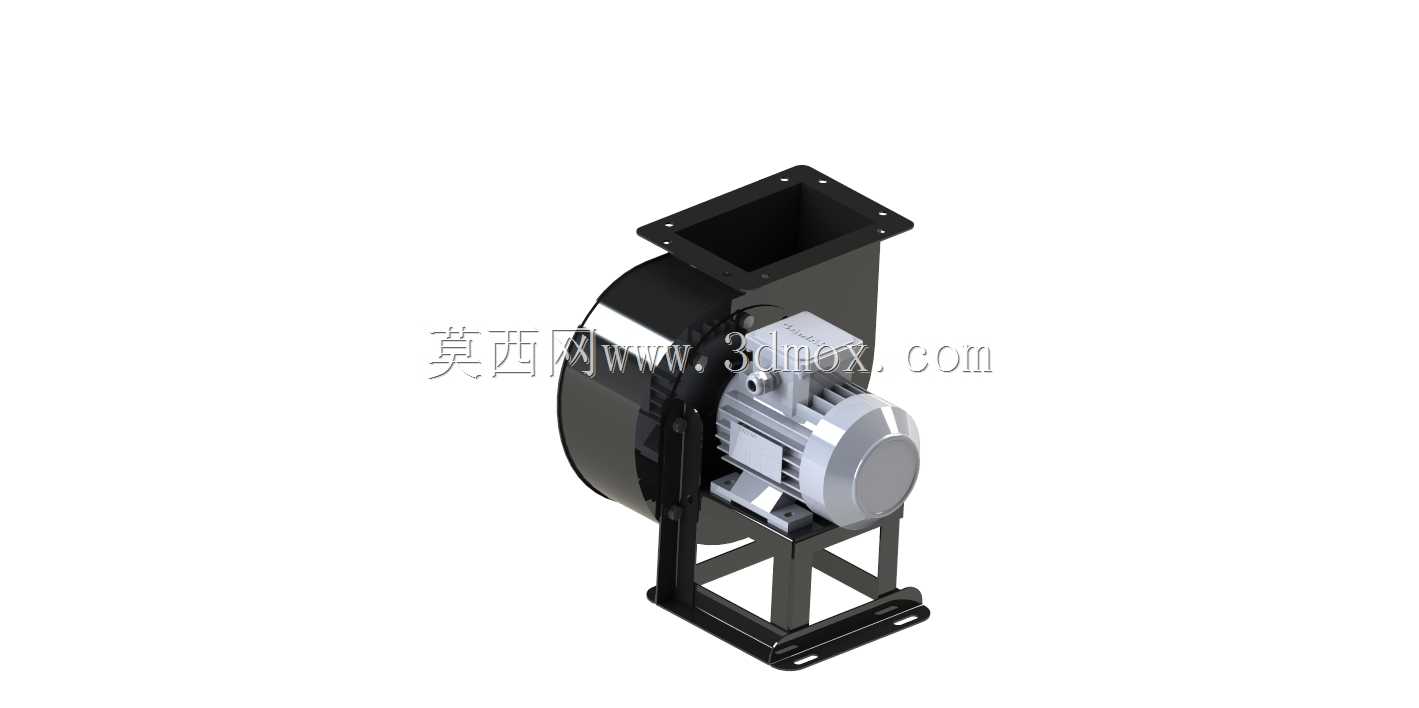

　　这款低压离心风机的三维结构设计，充分考虑了工业现场常规通风换气、设备散热送风的实际使用需求，在结构布局上做了大量适配工程安装的细节处理。从应用场景来看，这类风机广泛适配车间工位送风、小型设备冷却排风、除尘系统前段负压引风、暖通系统末端送风等工况，风压区间适配低压送风需求，不会出现风压过高导致管路啸叫、能耗浪费的问题，也不会因风压不足无法克服常规管路沿程阻力。

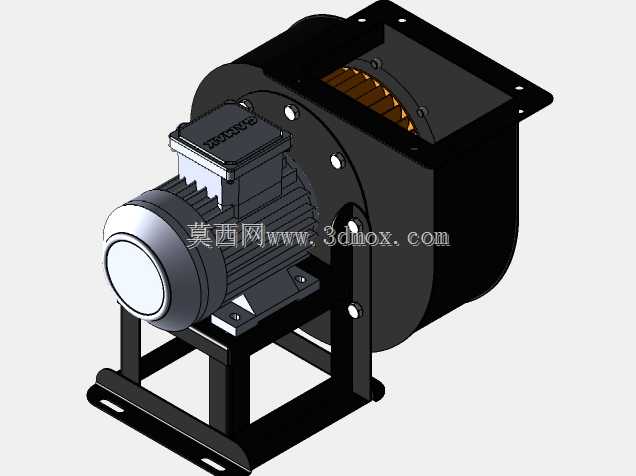

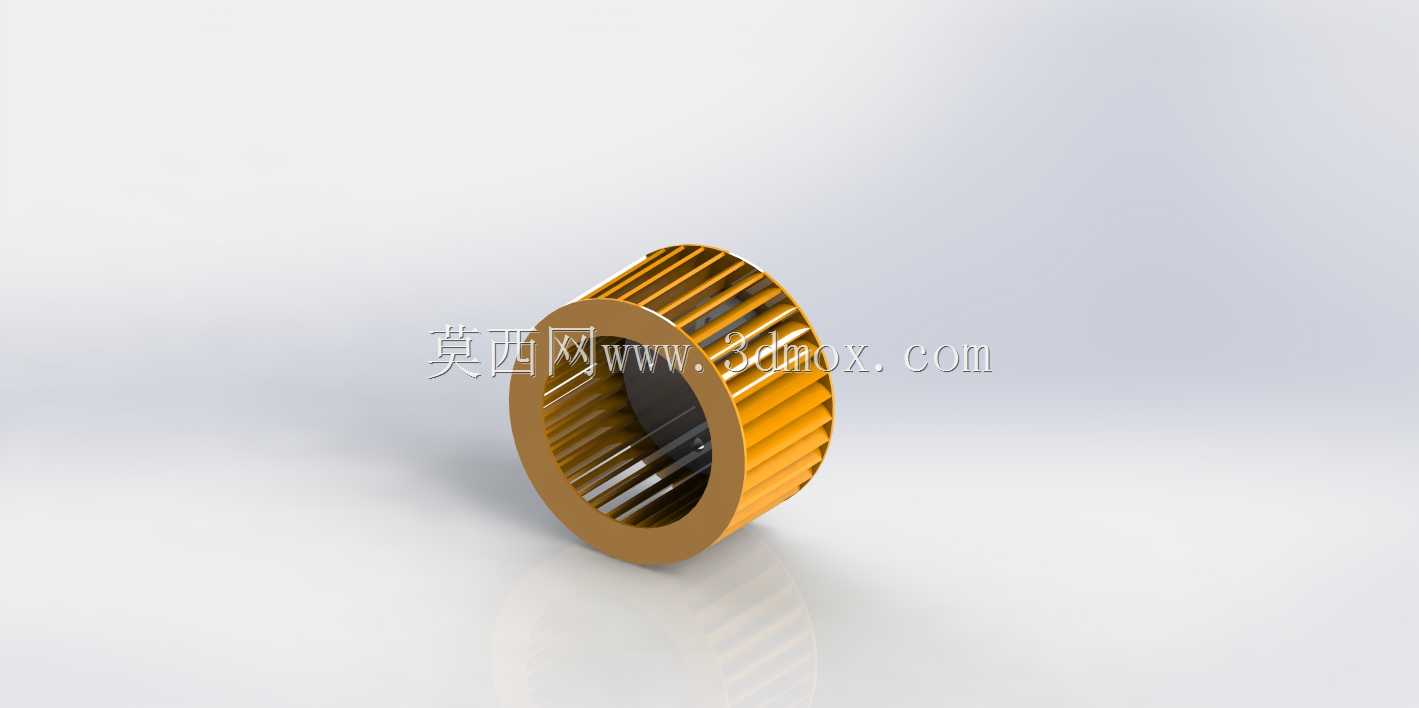

　　从结构设计思路来看，蜗壳采用对数螺旋线型线优化，能有效降低气流在蜗壳内部的湍流损耗，叶轮采用多翼式前向叶片布局，在相同转速下能获得更大的送风量，同时叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既减少了应力集中风险，也能降低气流通过时的风阻噪声。驱动端采用直联式布局，省去了皮带传动的张紧结构、皮带轮防护结构，整体结构更紧凑，安装占用空间更小，日常维护无需频繁调整皮带张紧度、更换磨损皮带，降低了后期运维的工作量。

　　安装边界方面，底部支架采用槽钢弯折成型的一体式支座，两个安装支脚预留了标准螺栓安装孔，孔位间距适配常规工业风机安装基座的通用尺寸，无需额外制作过渡转接板即可直接固定在水泥基座、设备钢架平台上。出风口采用方形法兰接口，法兰面预留了均匀分布的螺栓连接孔，可直接对接方形通风管路，也可通过变径接头转接圆形风管，法兰面做了平面度公差控制，对接后配合密封胶条可有效避免漏风问题。进风口采用收敛式流线型集风器设计，能让气流更顺畅地进入叶轮区域，减少进气端的涡流损失，提升风机运行效率。

　　从实际使用的功能特性来看，整机的转动部件做了动平衡校准设计，叶轮装配后整体动平衡等级满足工业风机通用标准，运行时振动量控制在合理区间，不会因长期振动导致连接螺栓松动、轴承过早损坏。电机与蜗壳的连接位置设置了散热导流间隙，电机运行时产生的热量可借助风机自身的气流流动带走，无需额外加装电机散热风扇，进一步简化了整体结构。整体外形尺寸控制紧凑，在相同风量参数的低压风机中，横向、纵向安装尺寸更小，适合安装在空间局促的设备夹层、生产线旁侧等位置，不会过多占用生产作业空间。
