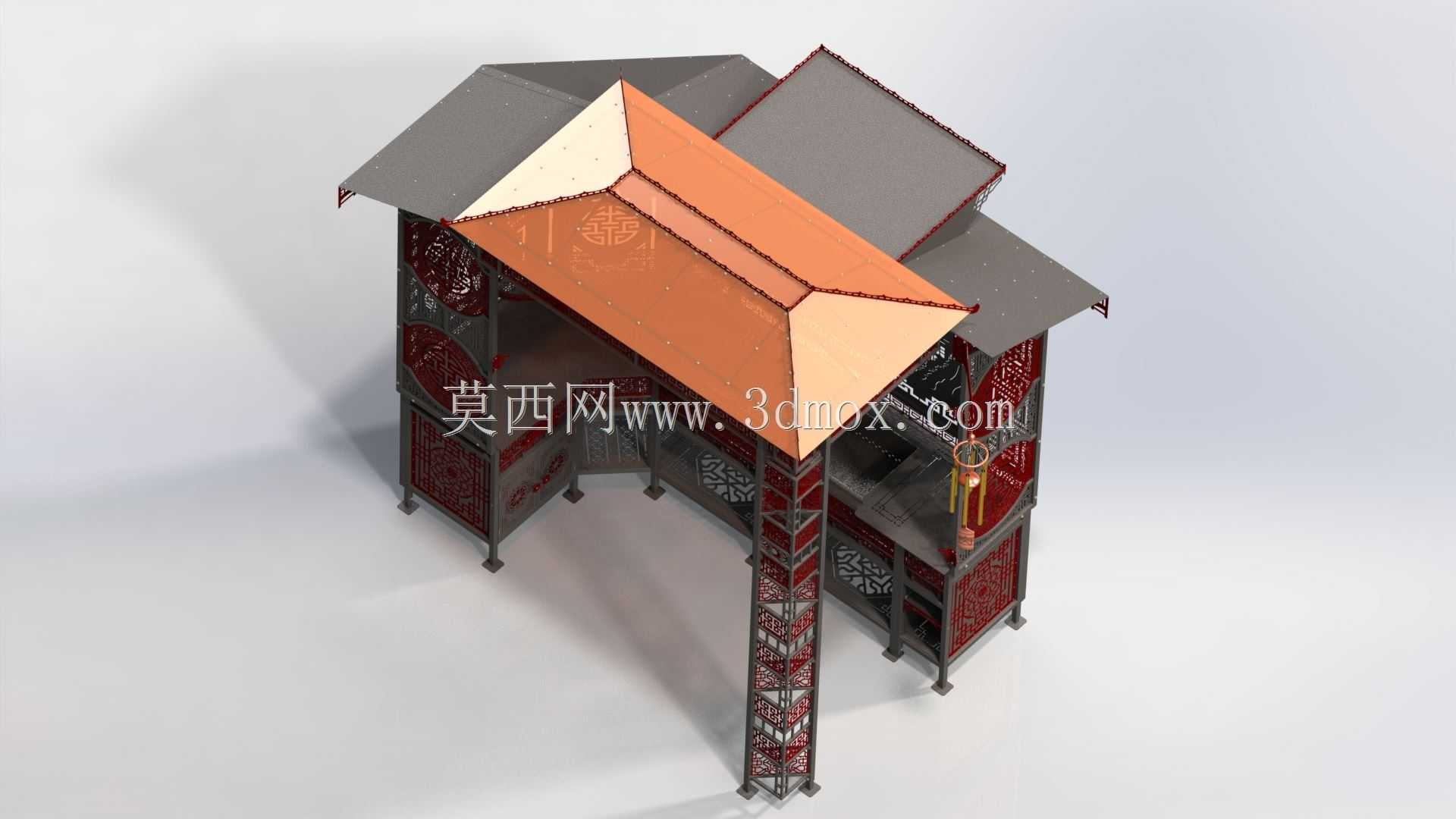

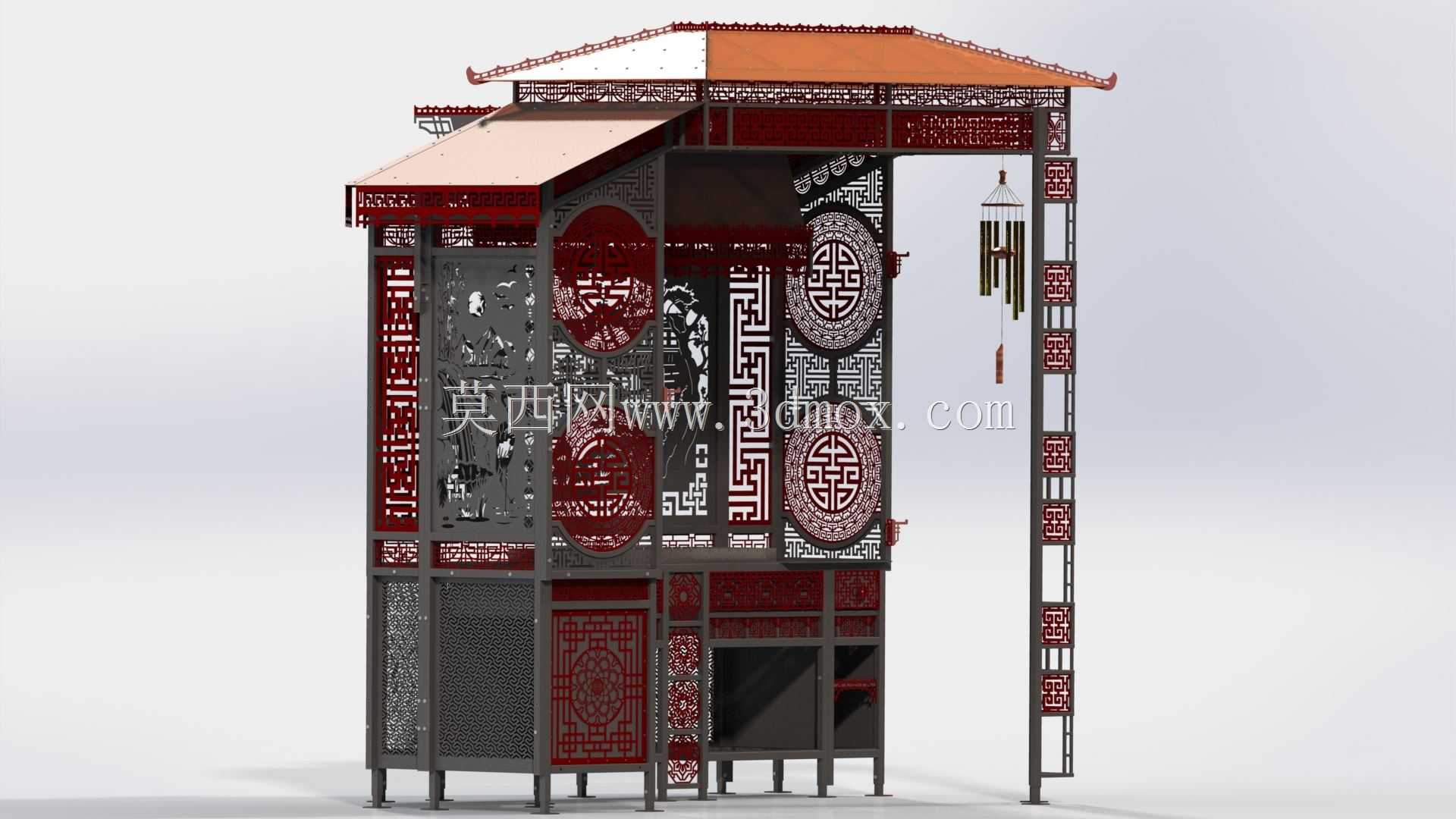

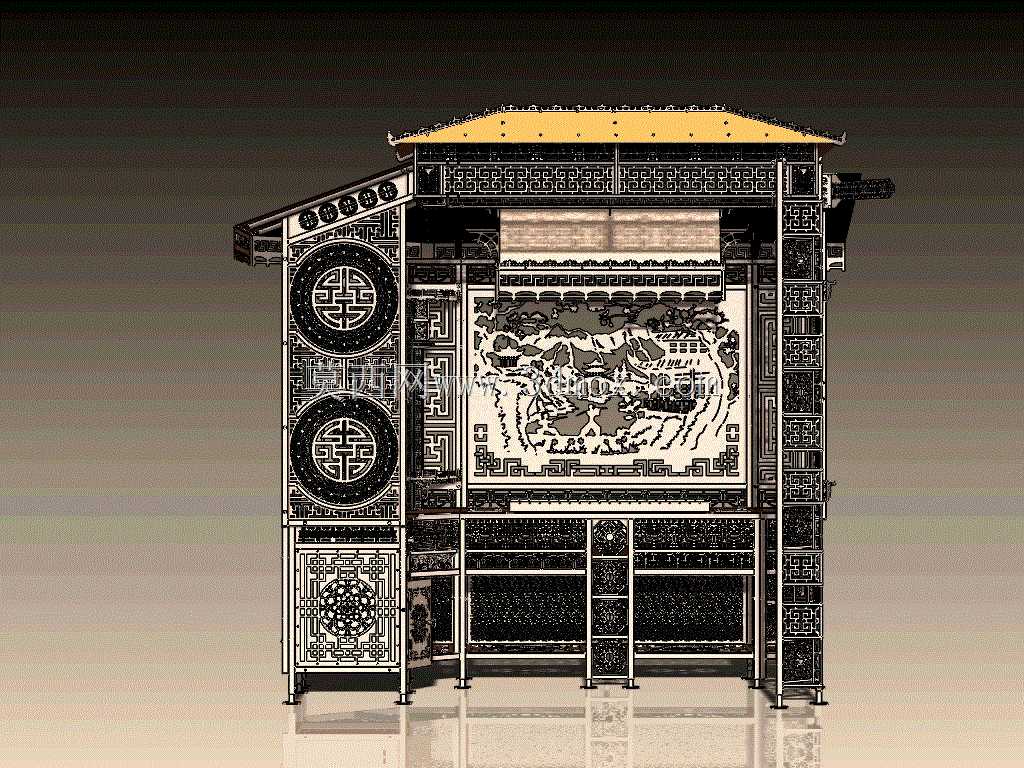

中式雕花多功能组合固定烤架结构

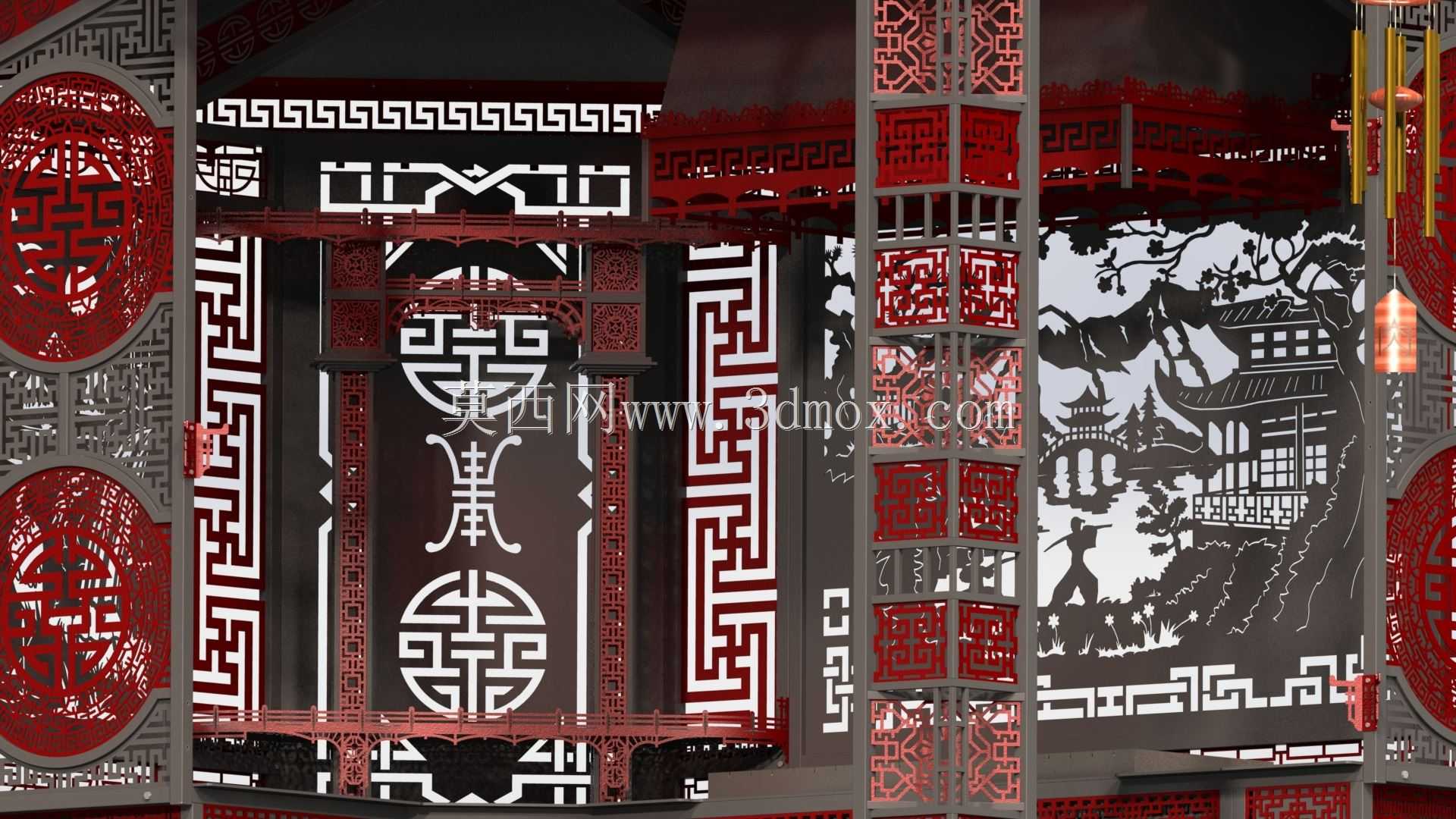

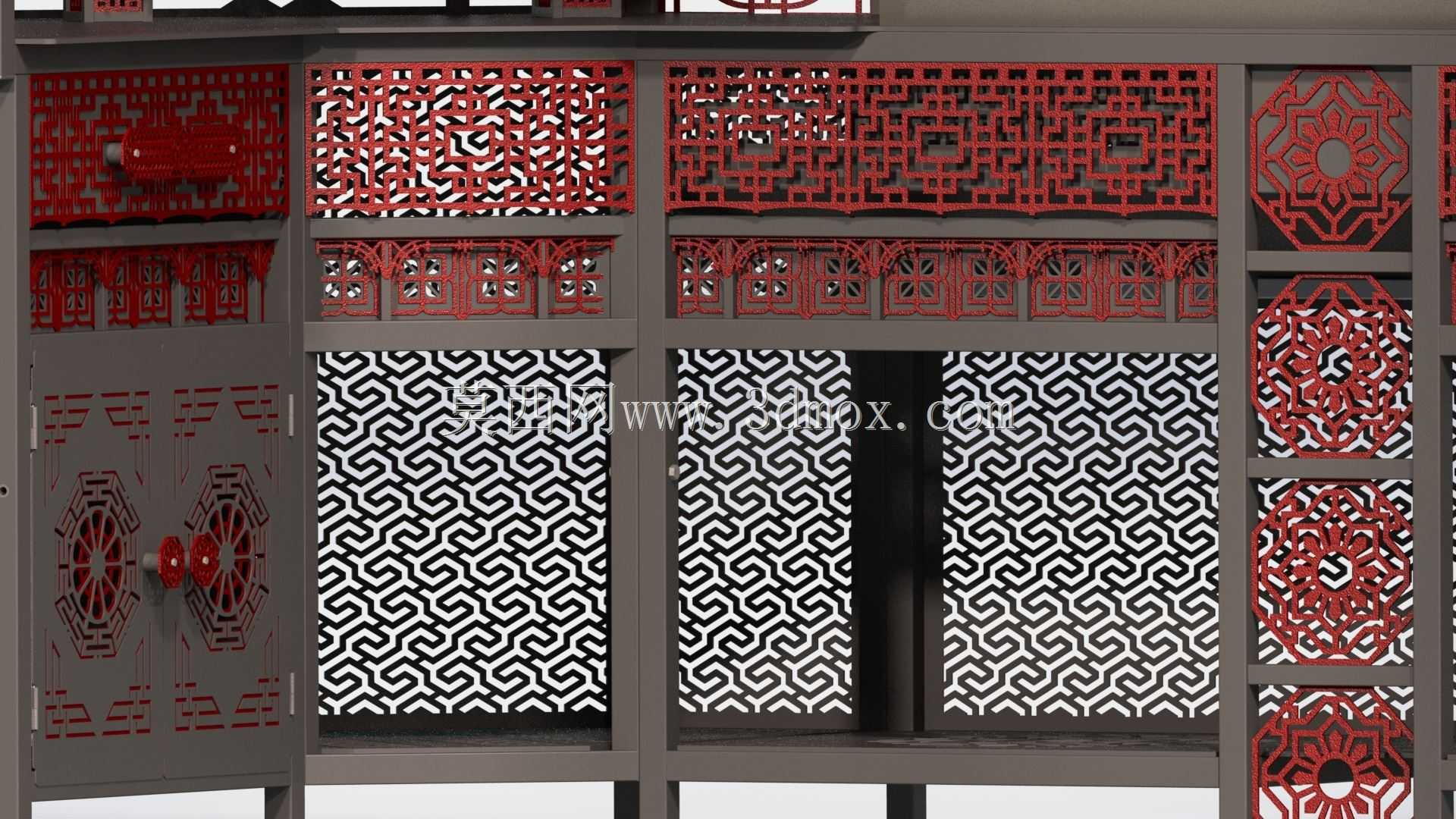

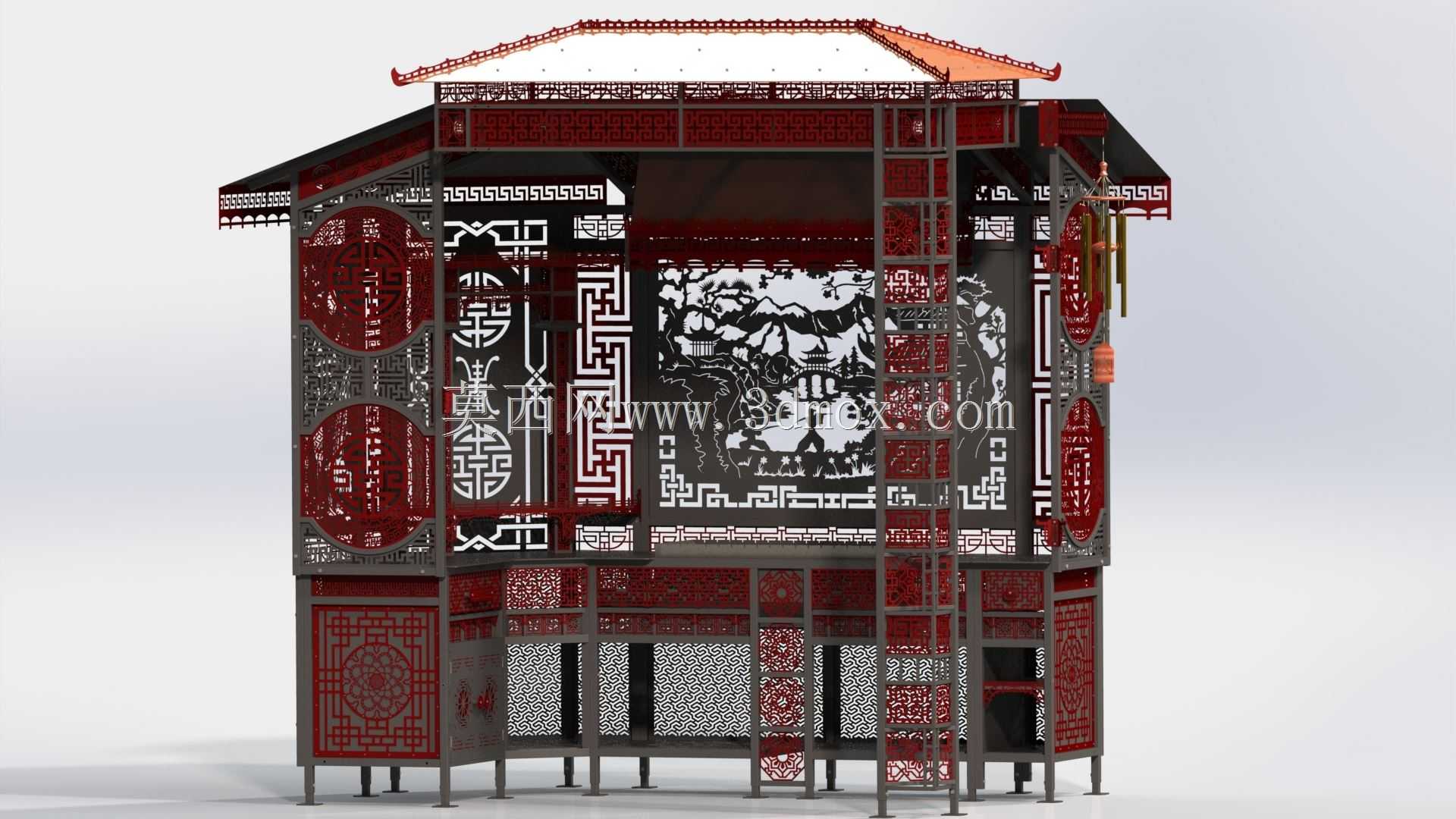

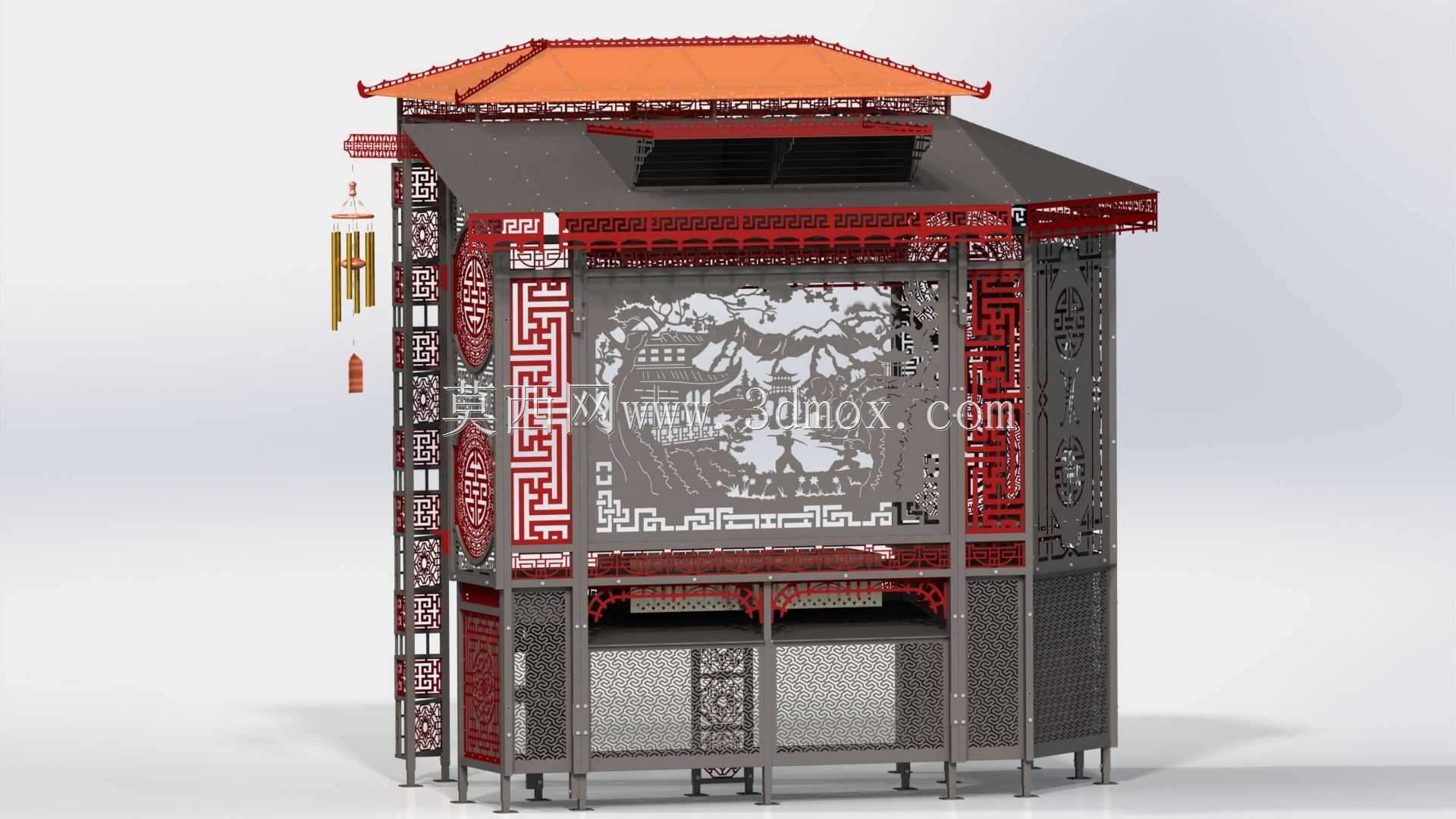

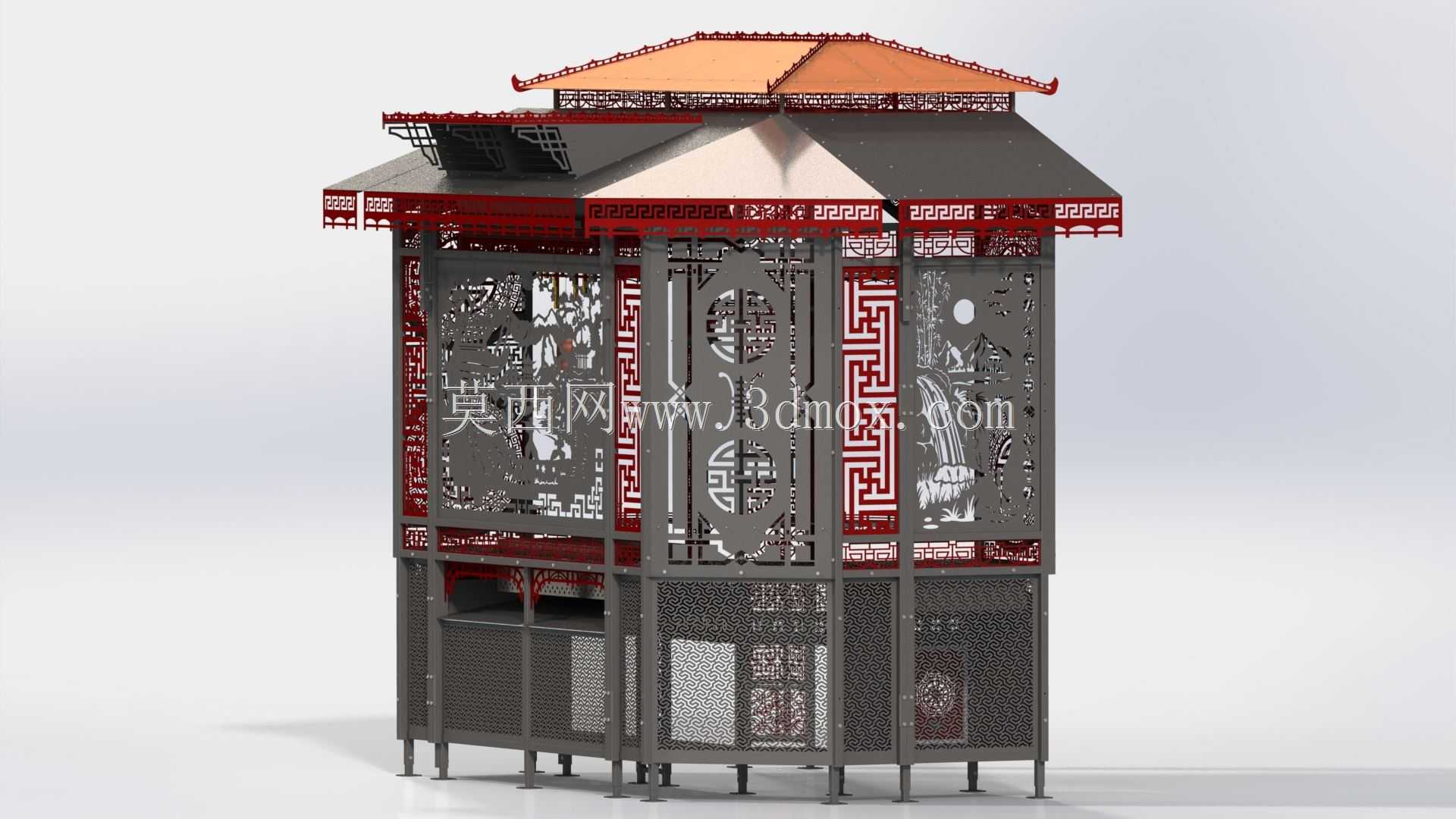

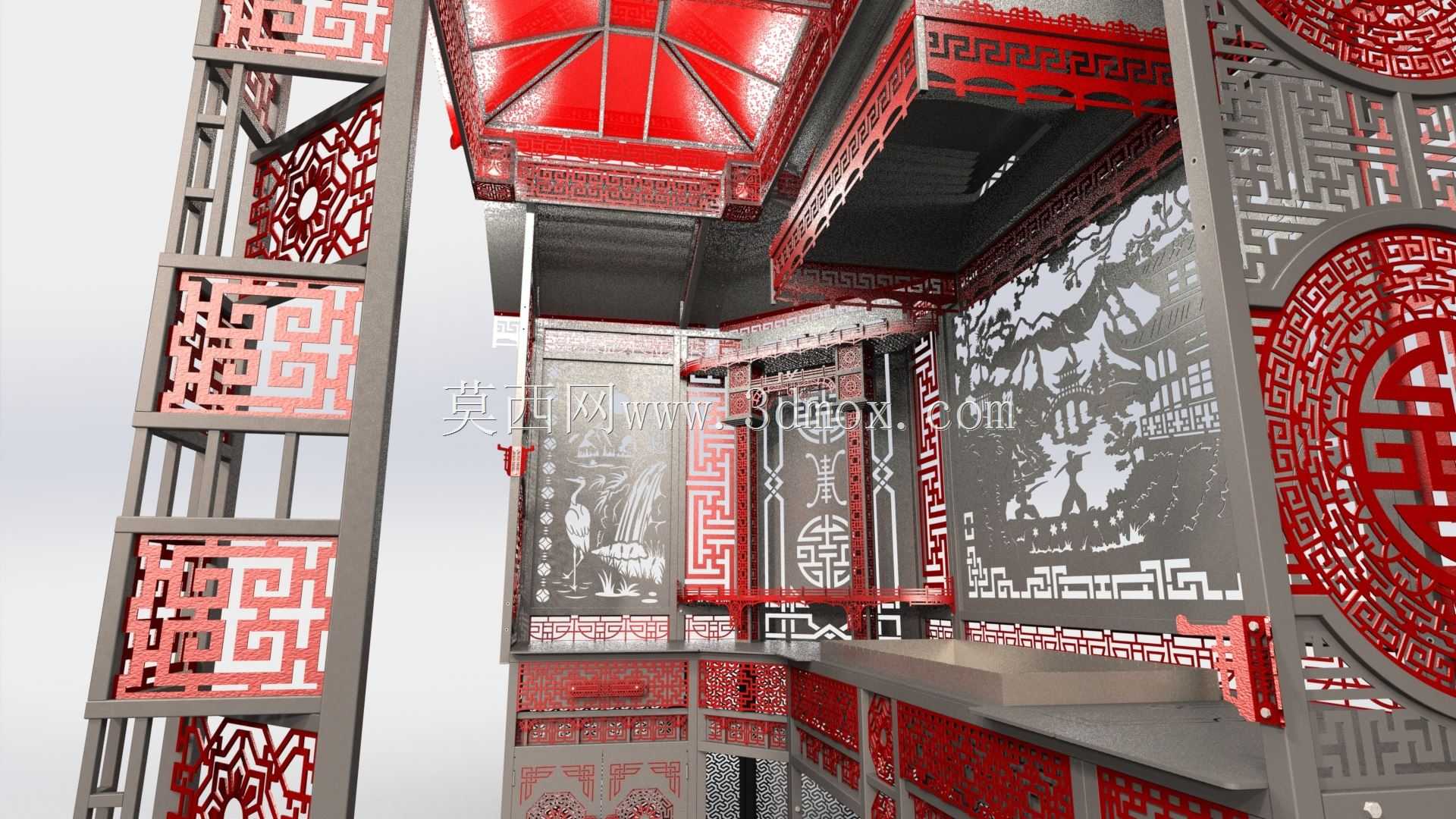

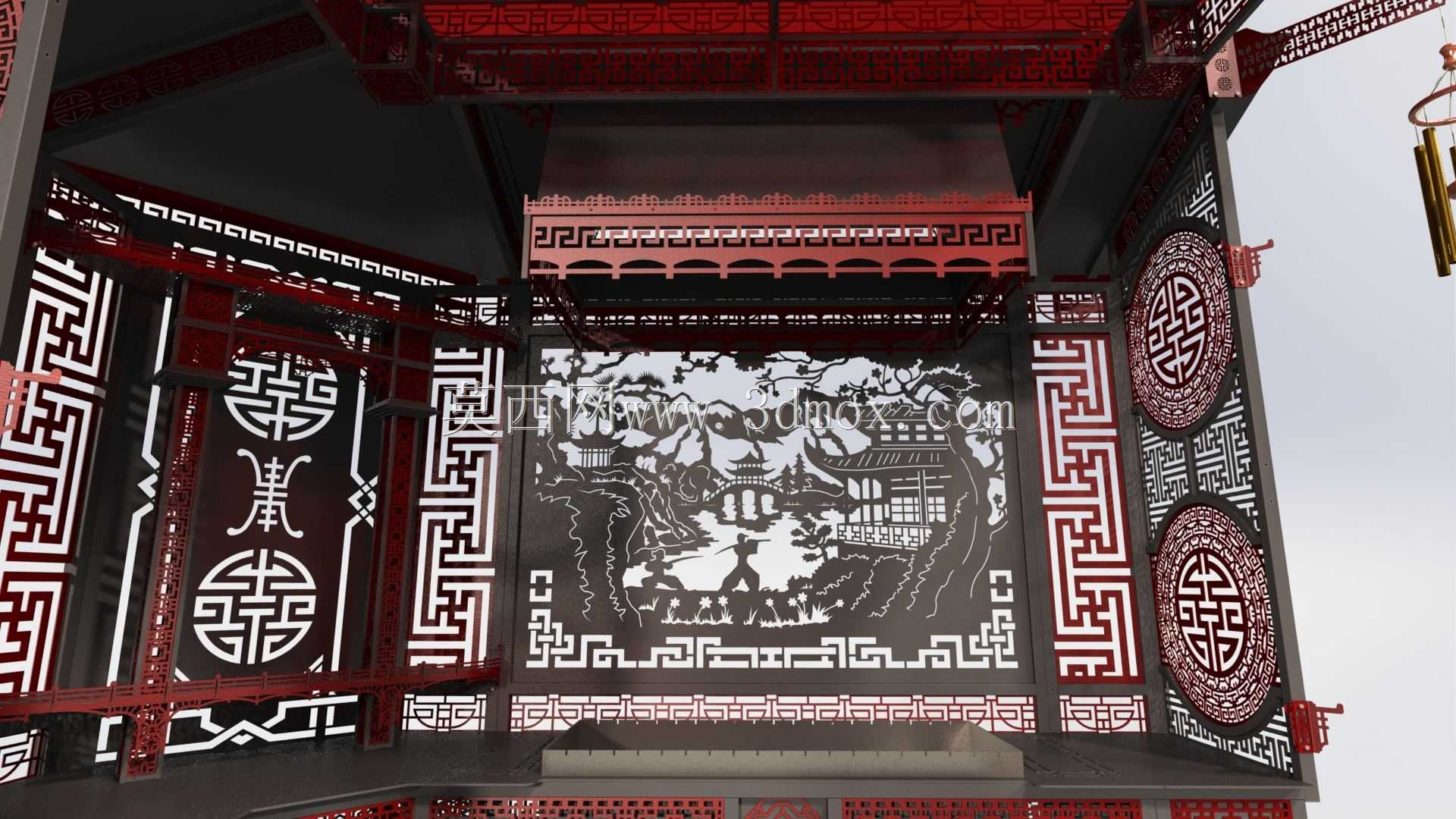

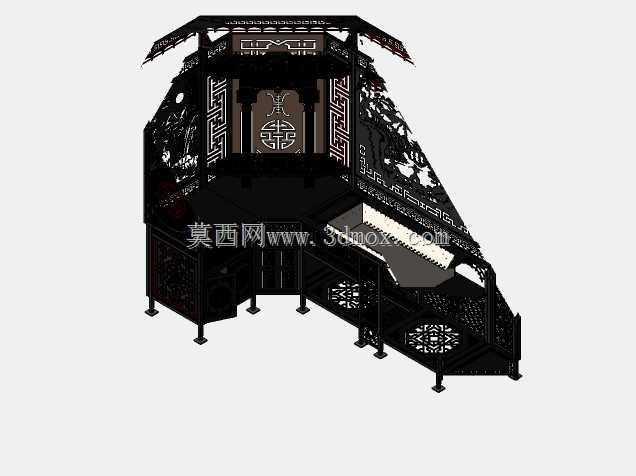

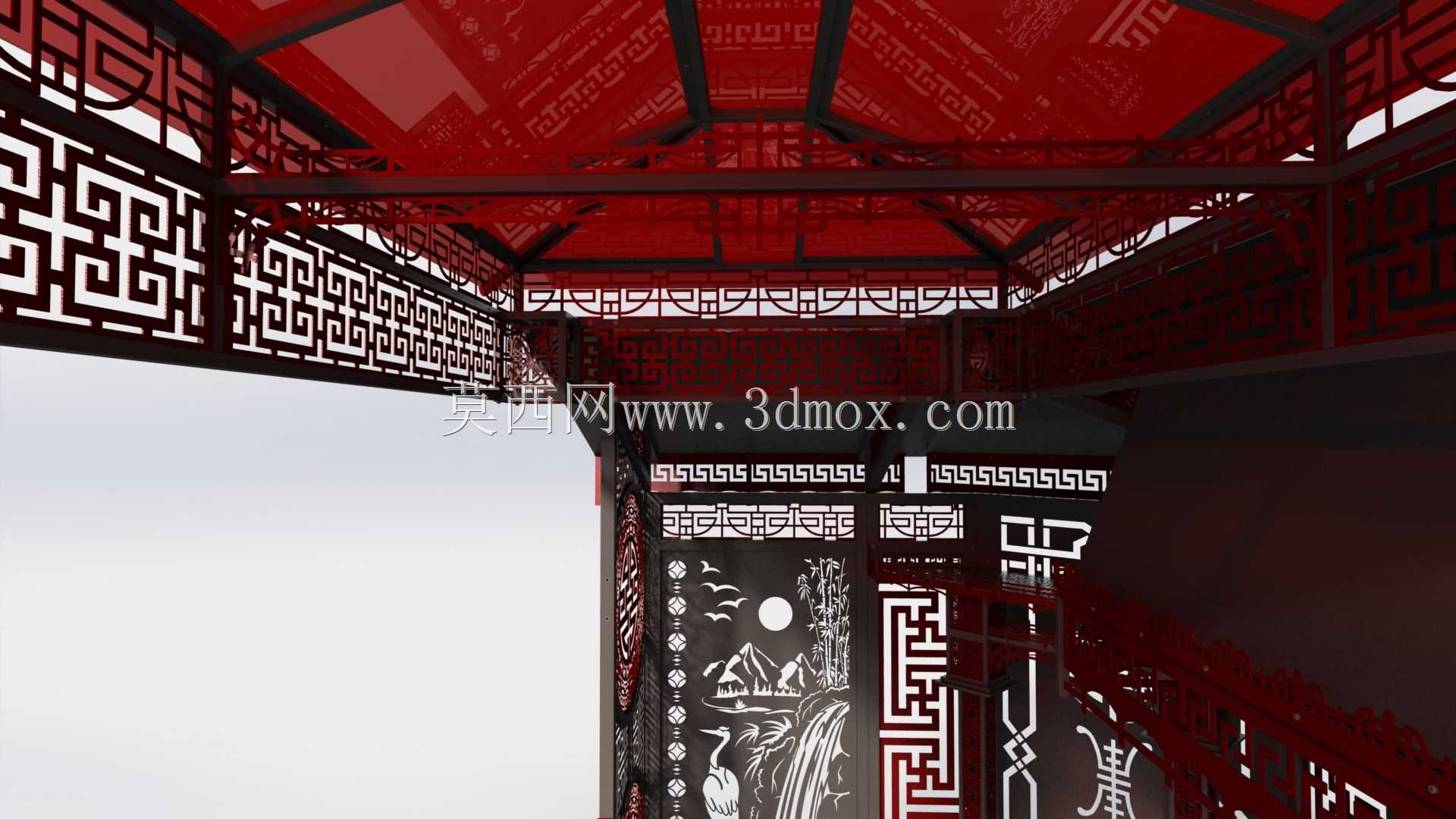

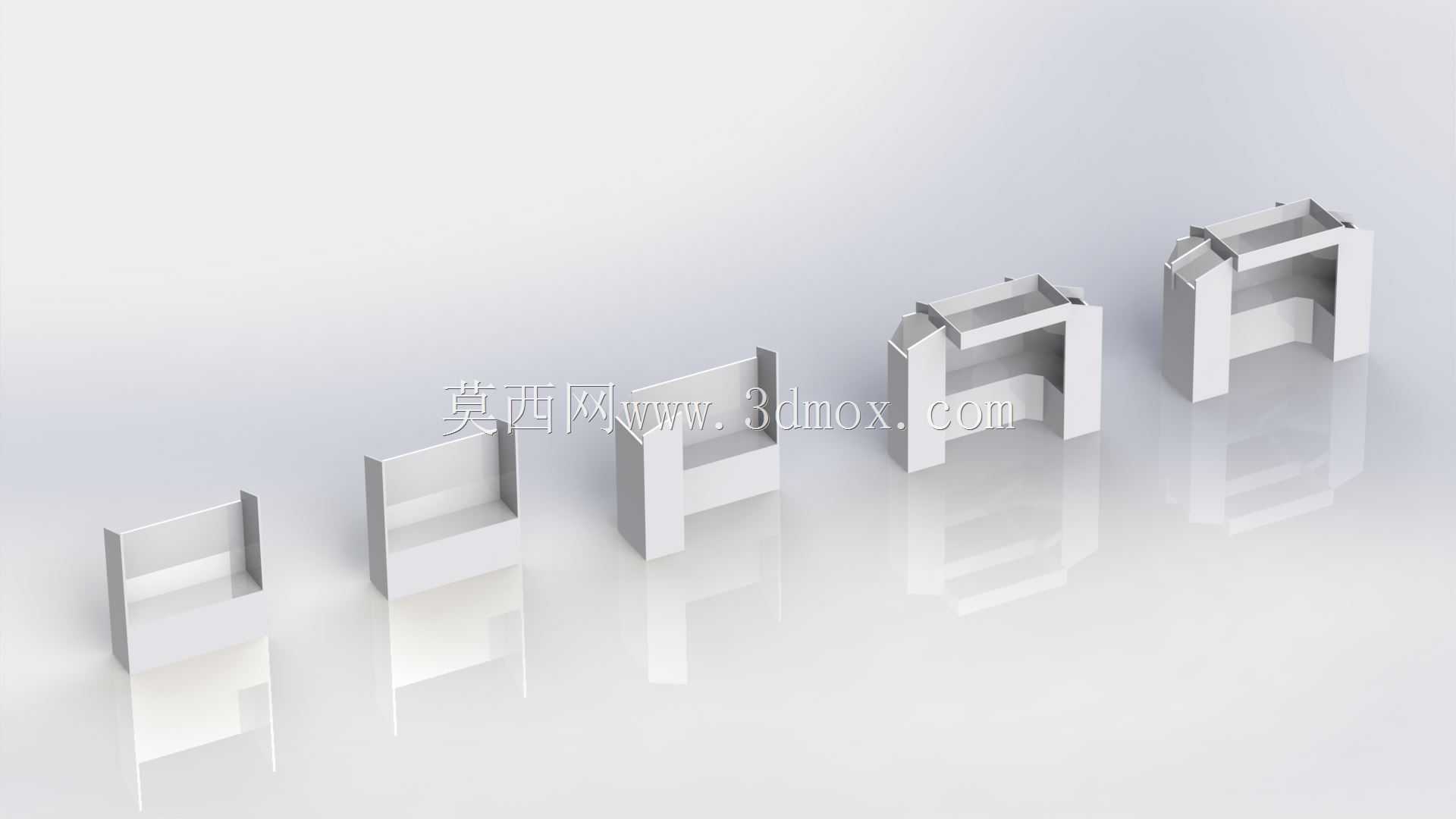

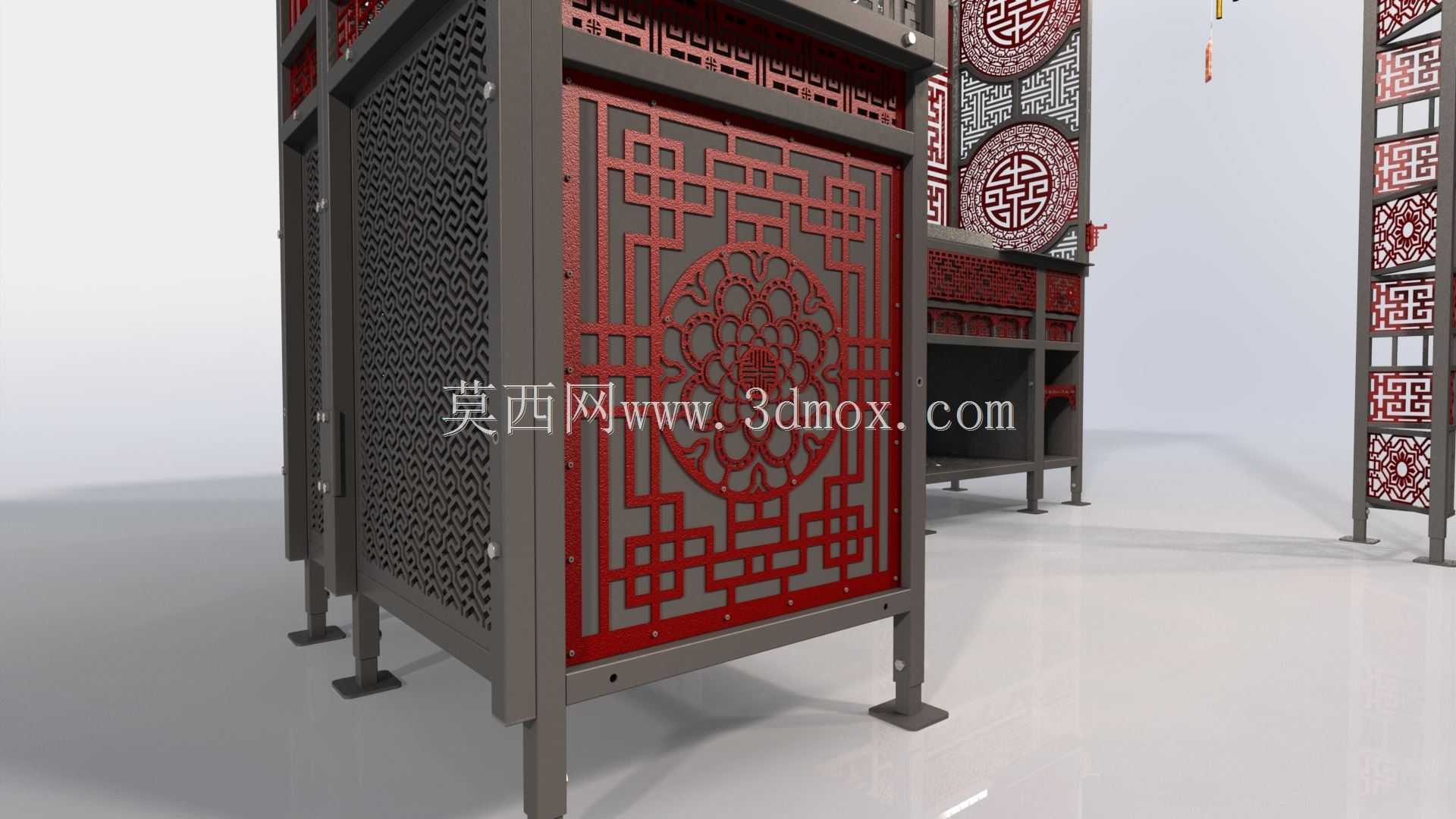

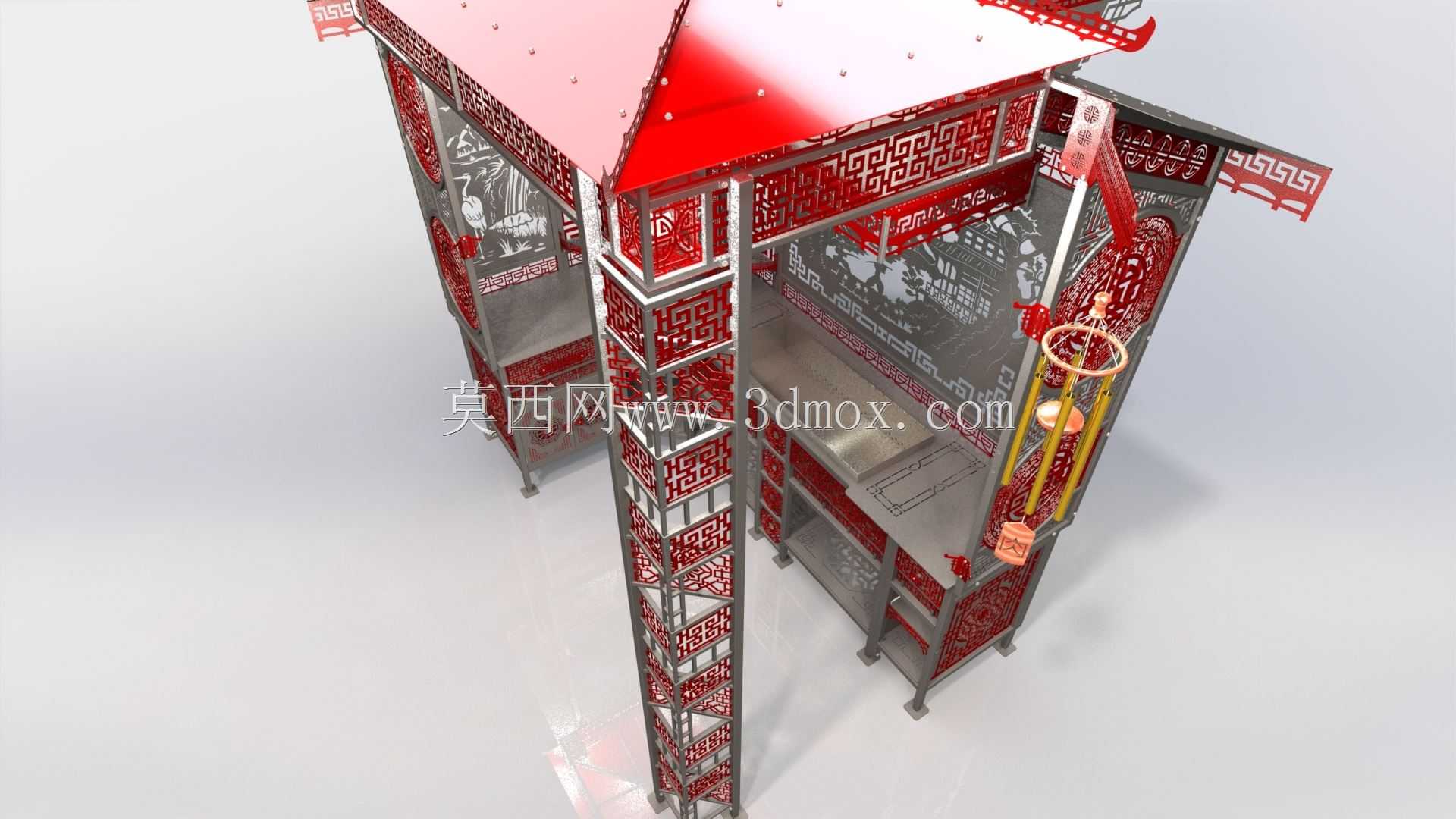

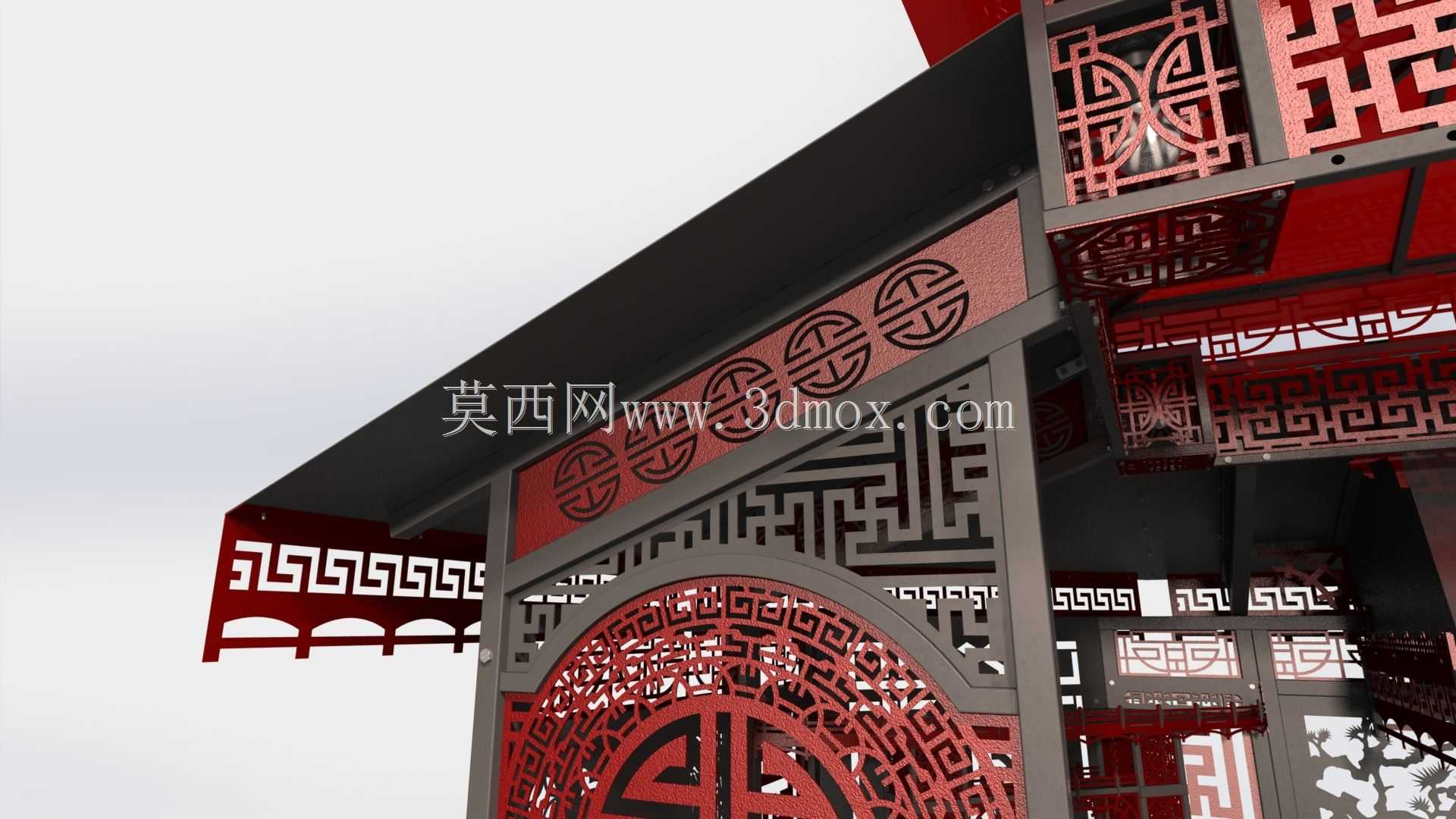

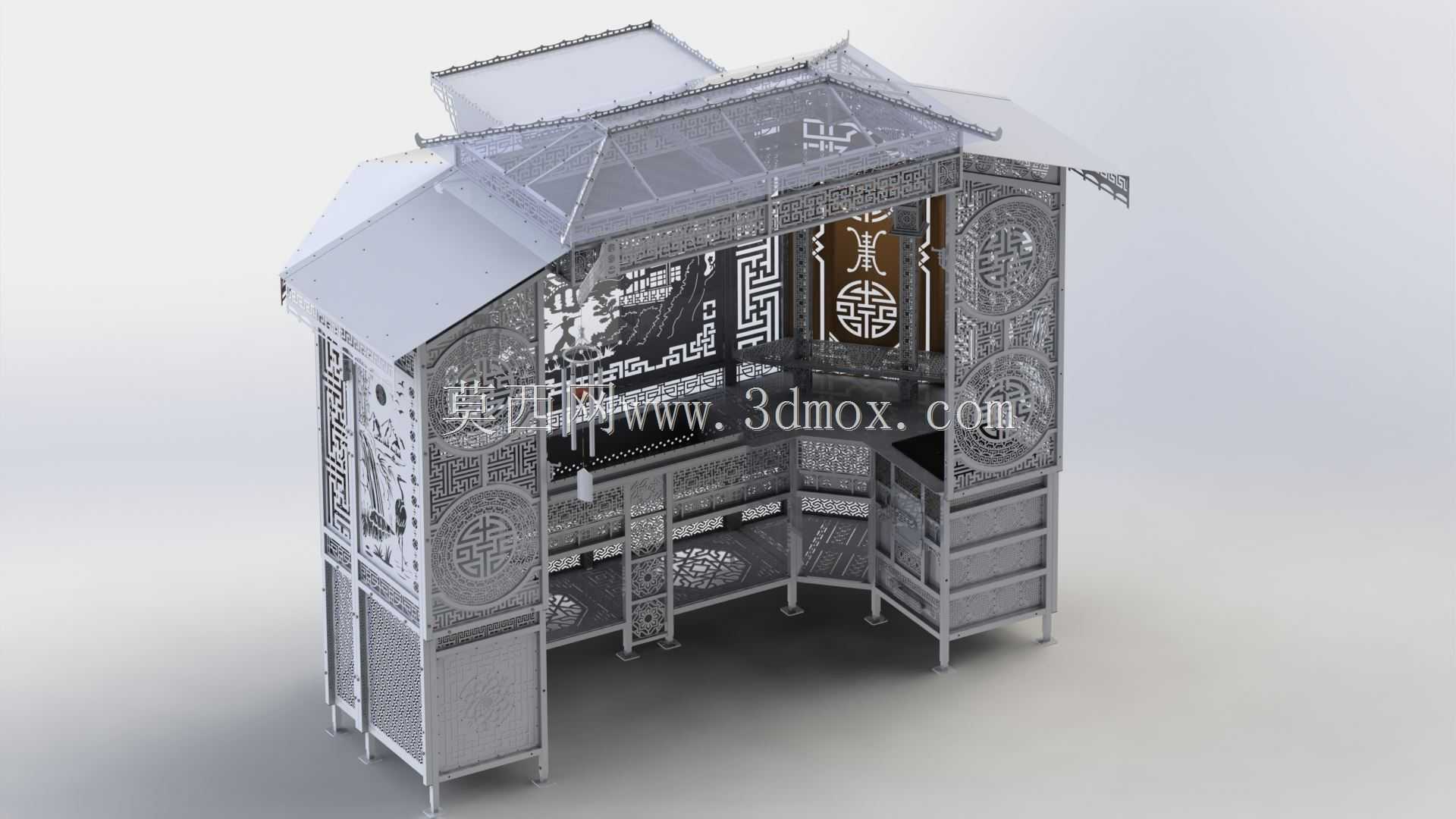

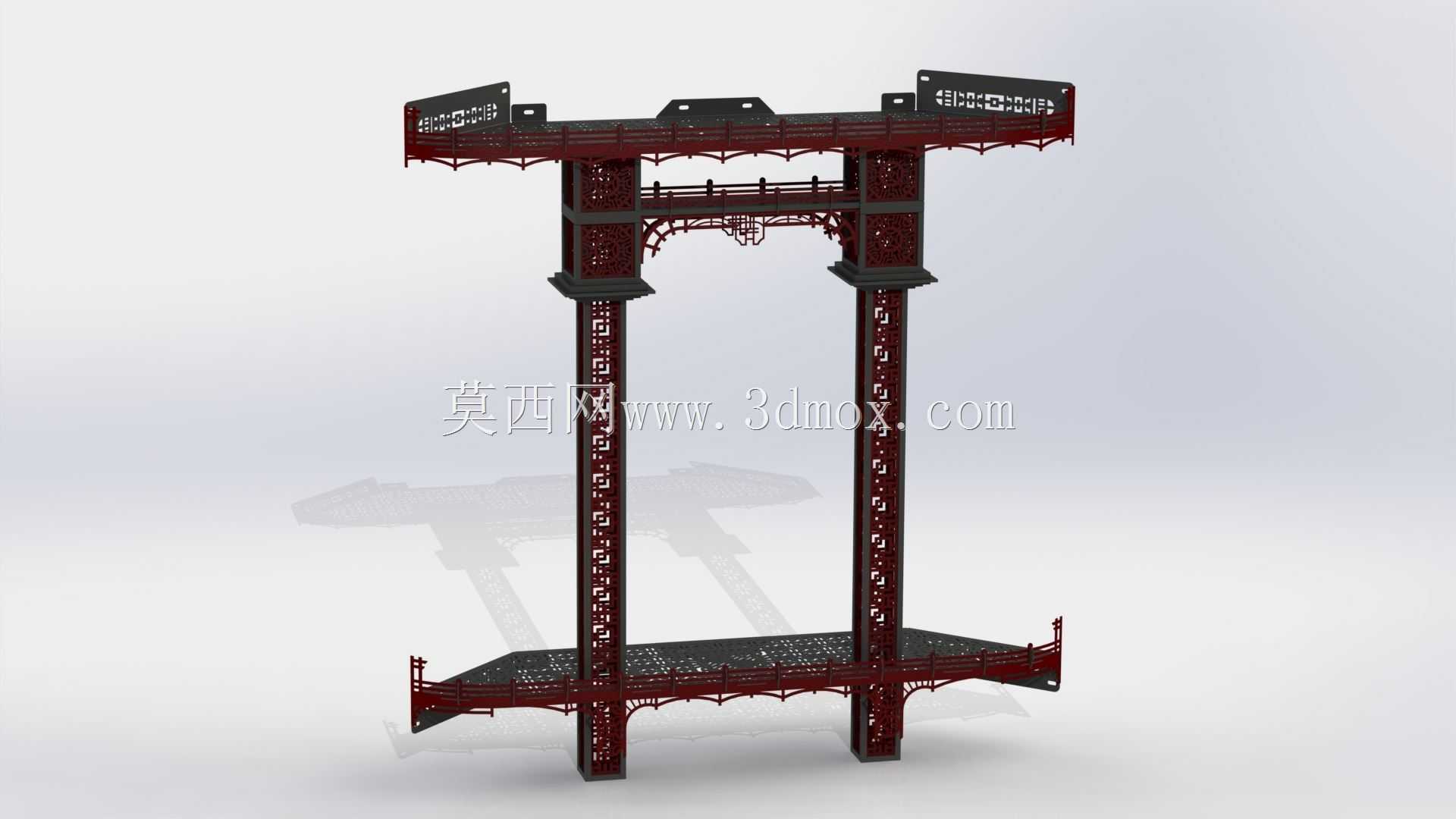

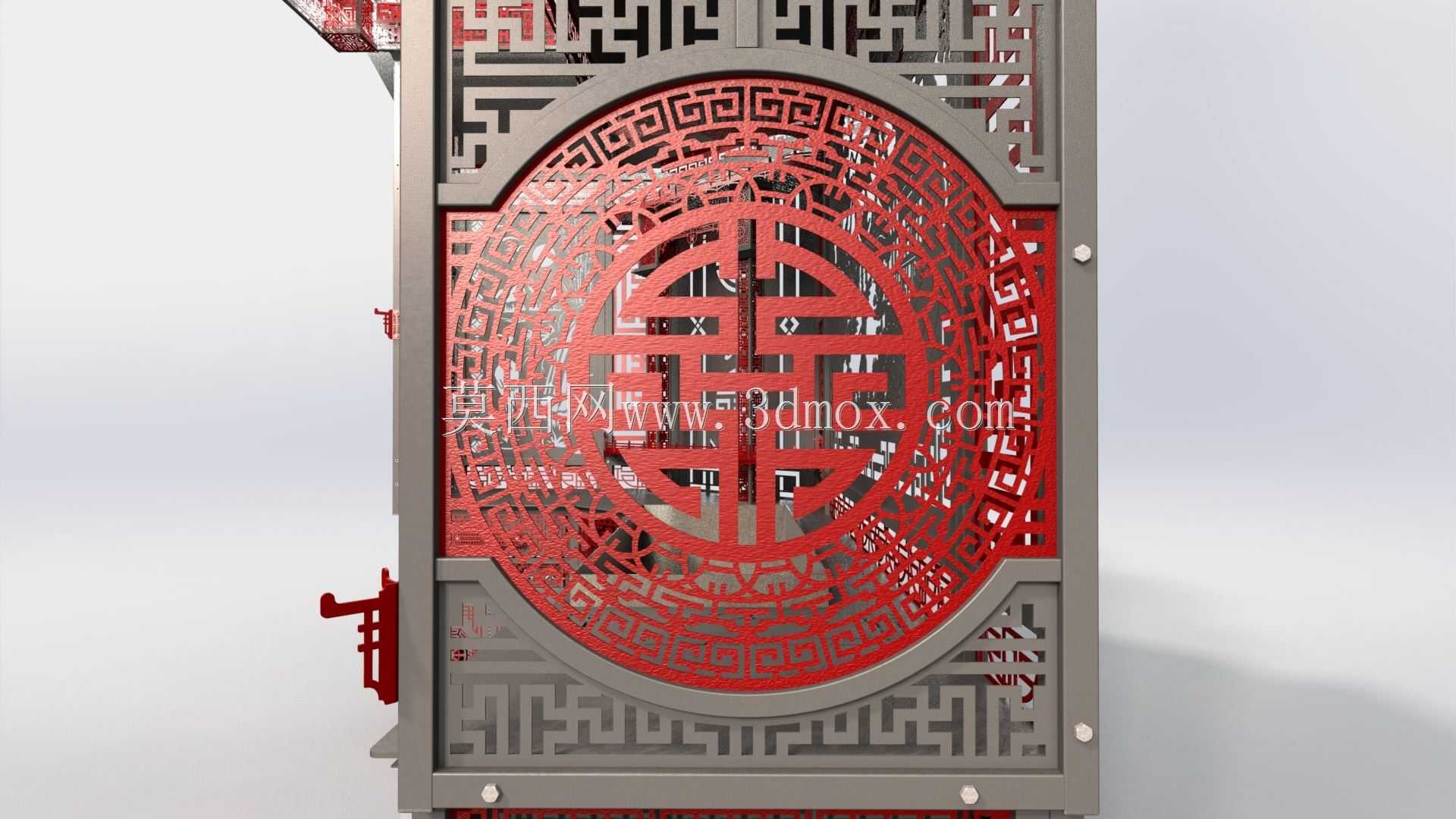

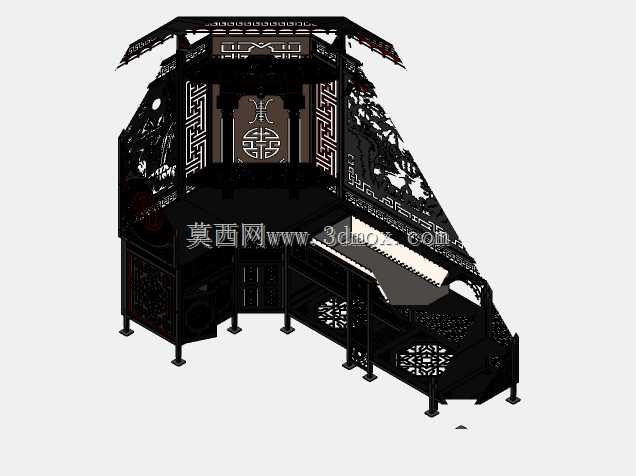

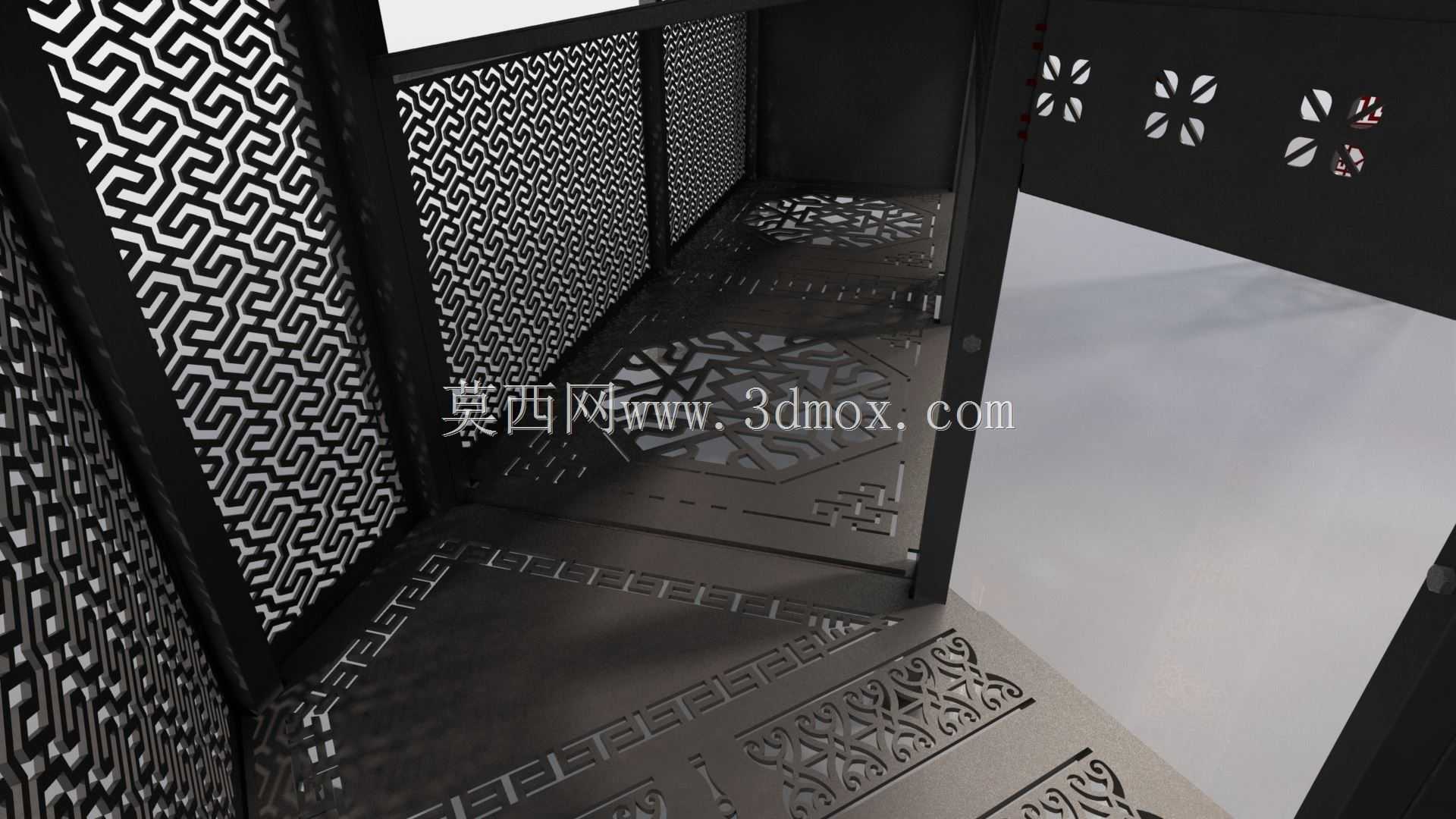

　　这款组合烤架的设计核心围绕户外商用、庭院聚餐两类高频使用场景展开，整体采用模块化拼接思路，将炭烤炉腔、置物台、备餐台面、调料收纳格等功能单元整合为一体式固定结构，无需频繁拆装即可满足从食材预处理、烤制到出餐的全流程操作需求。结构主体框架采用激光切割钣金件焊接成型，所有外露立面融入传统中式纹样做镂空处理，既兼顾了装饰性，也能在烤制过程中辅助炉腔散热，避免封闭结构导致的局部积热变形。从安装边界来看，整体占地尺寸适配常规户外露台、商用外摆区的预留空间，底部支撑脚做了可调水平设计，可适配不平整的铺装地面，安装时仅需将各模块按定位卡槽拼接后做满焊固定，无需额外做混凝土基础锚固，后期移位也可通过拆分模块实现转运。功能分区上，

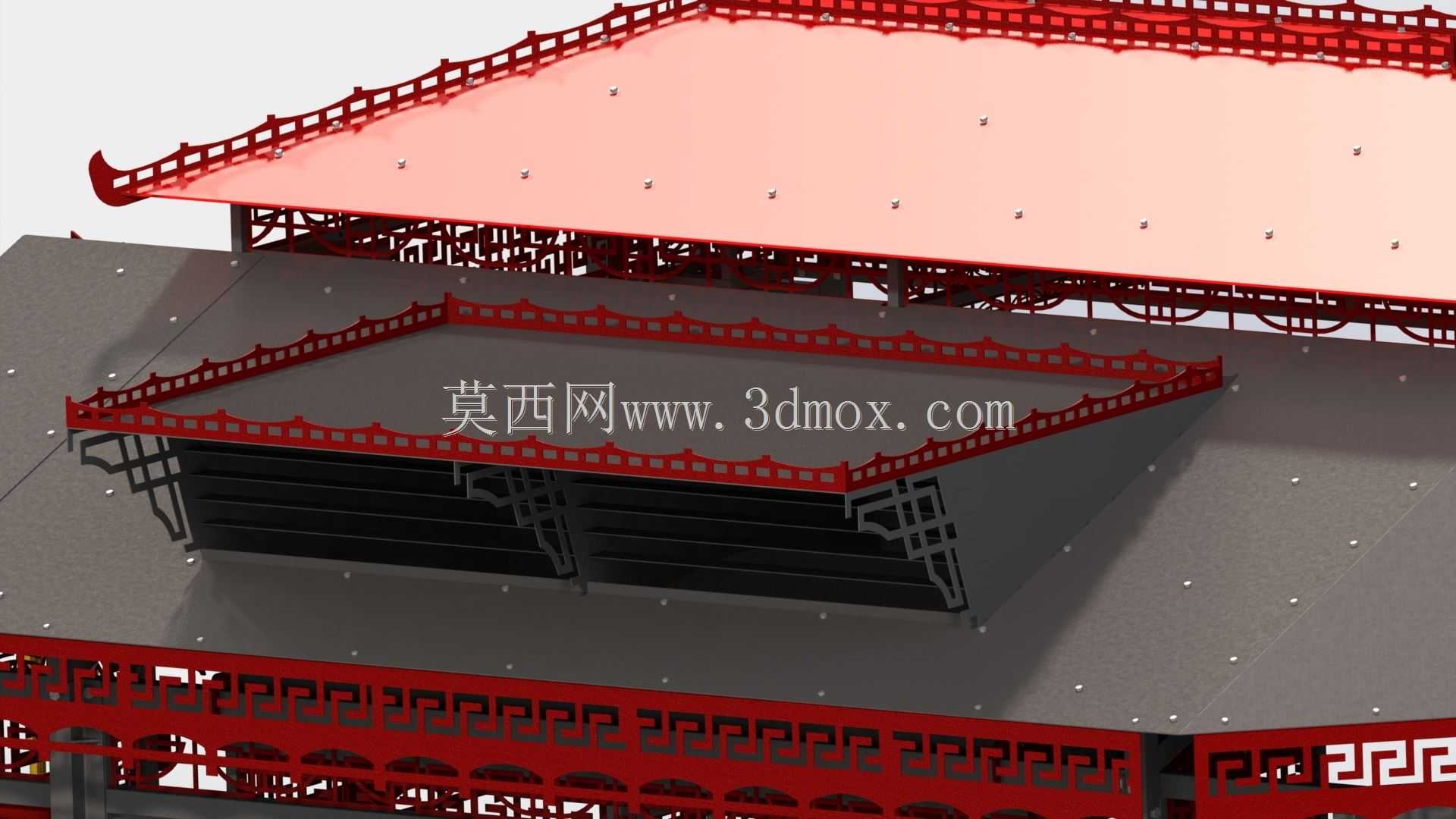

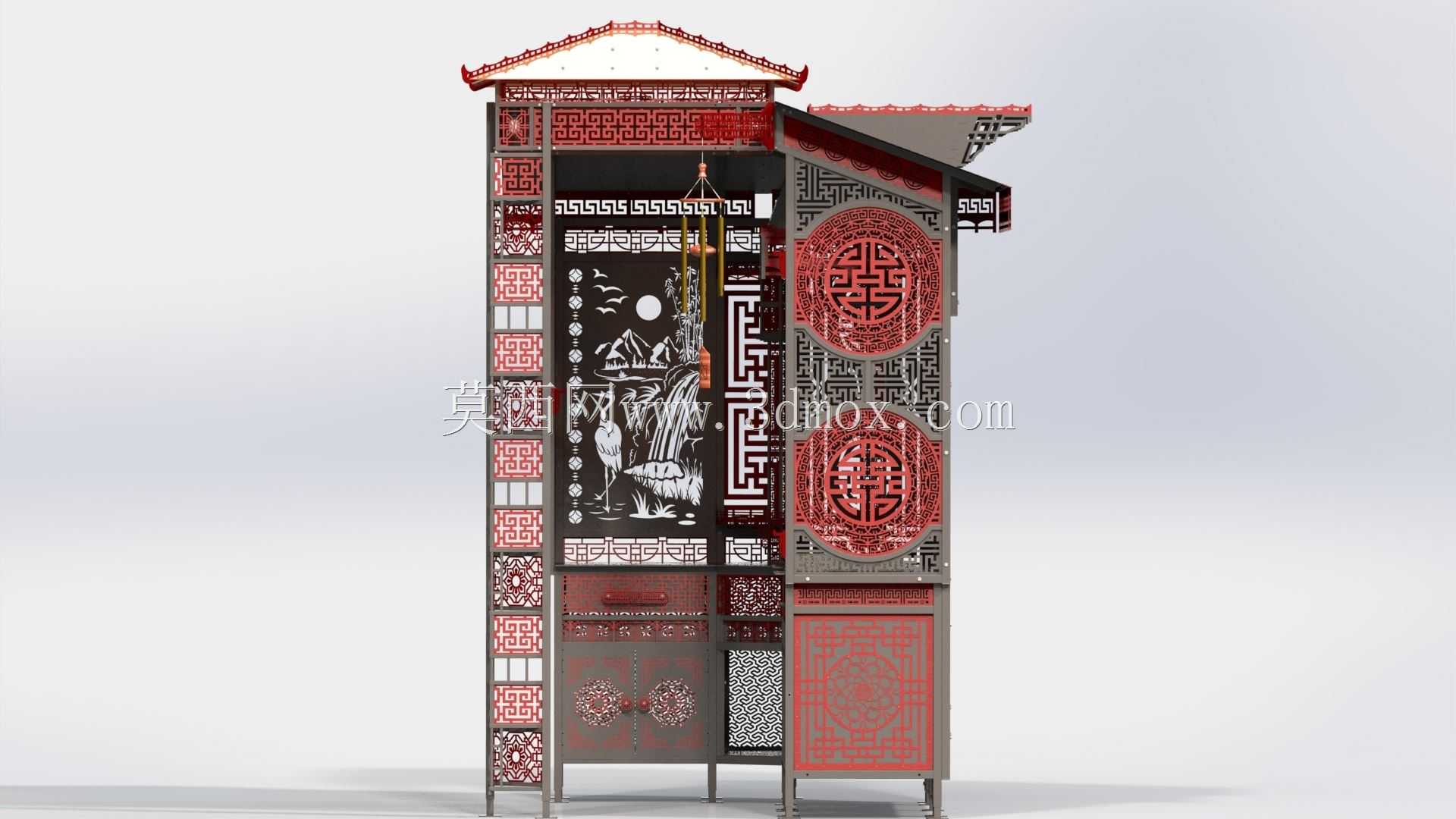

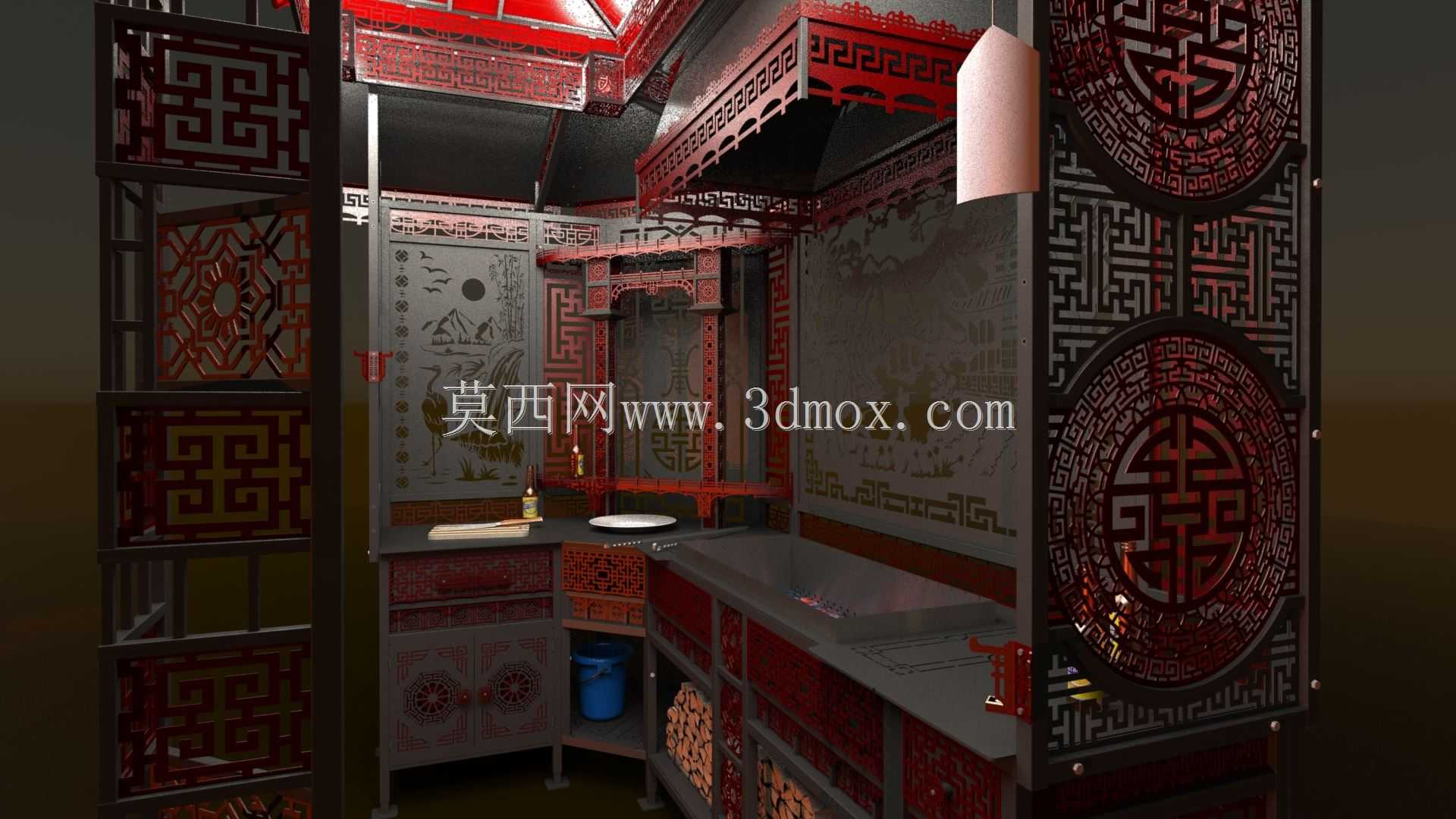

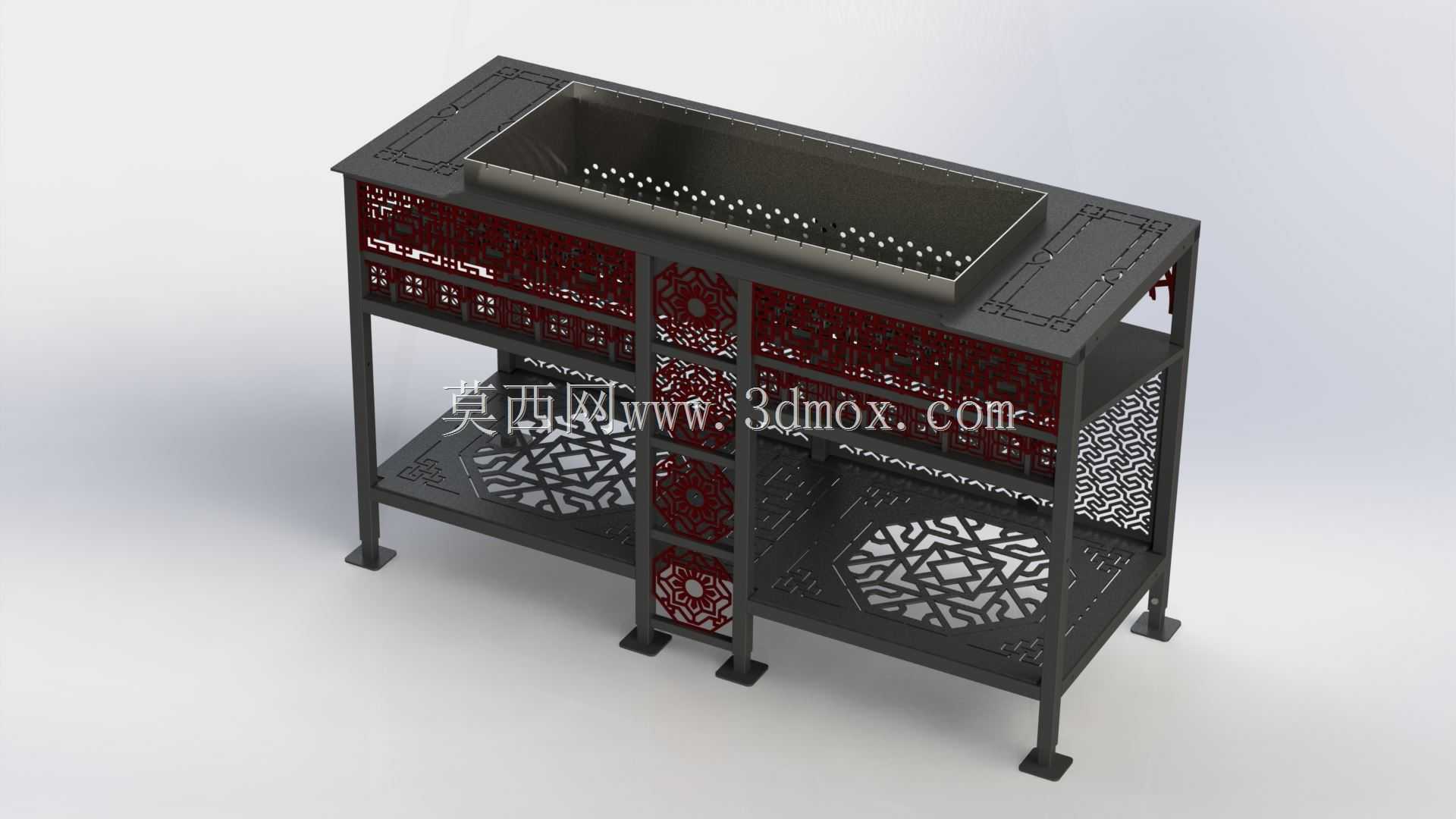

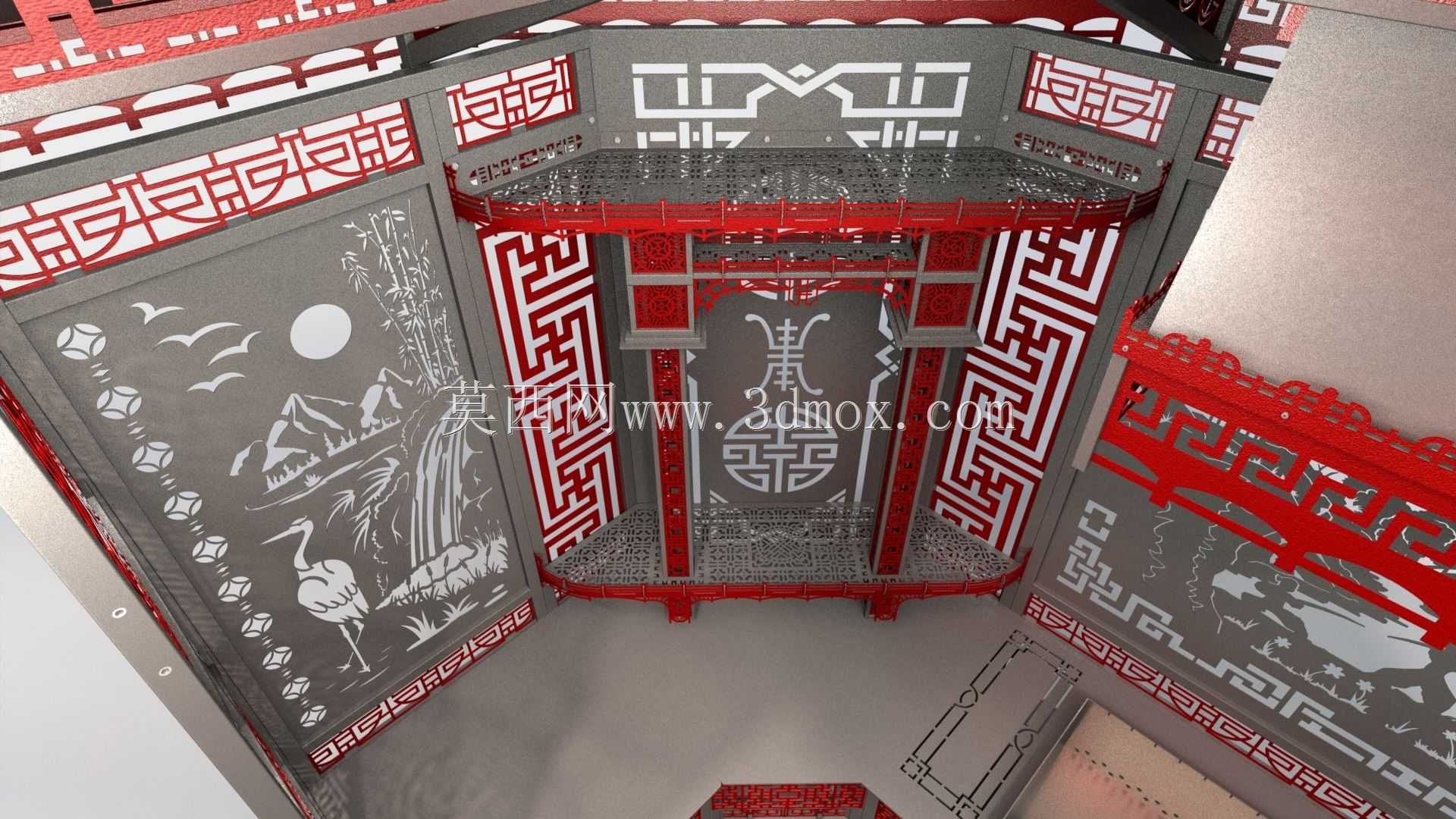

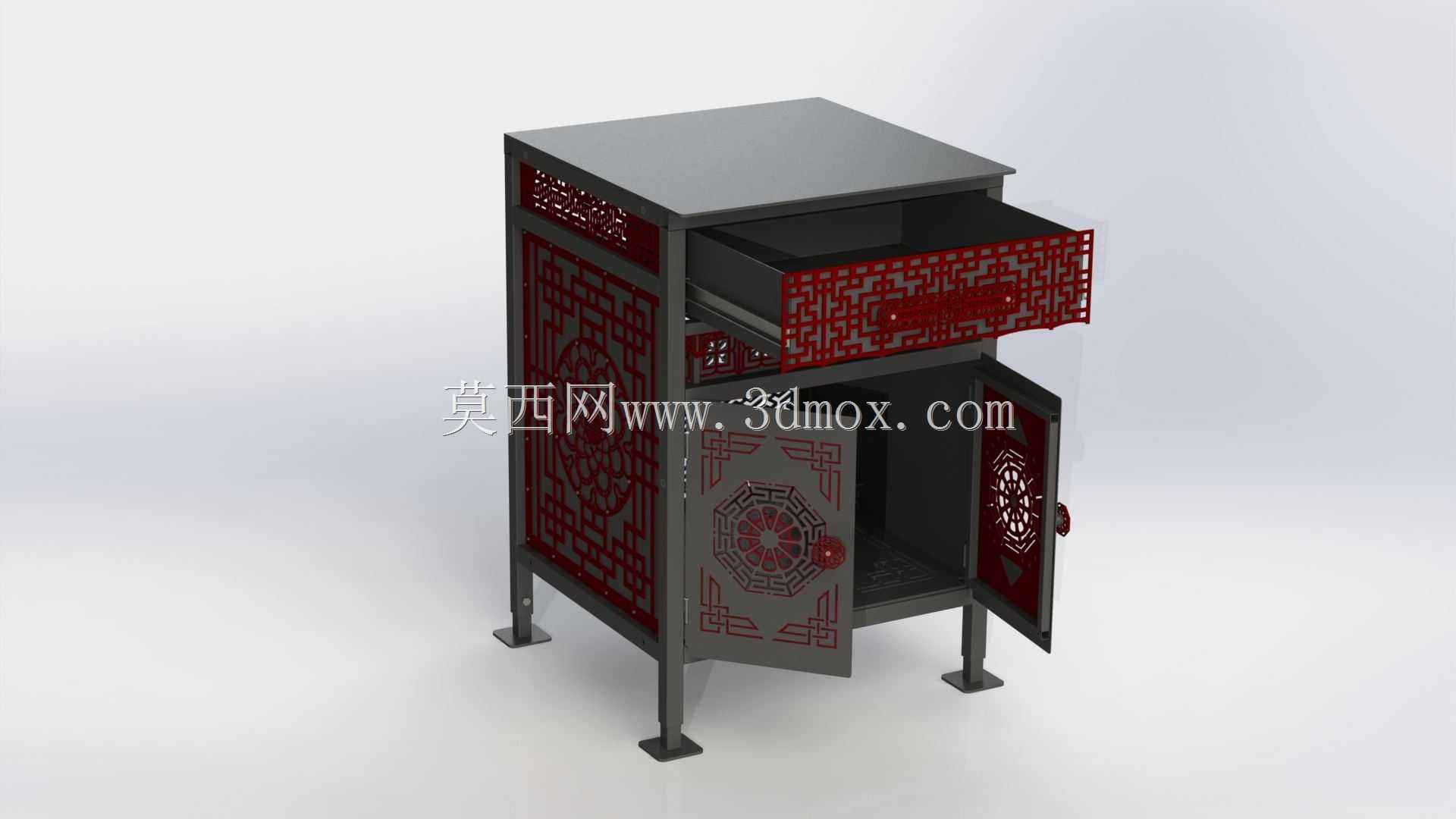

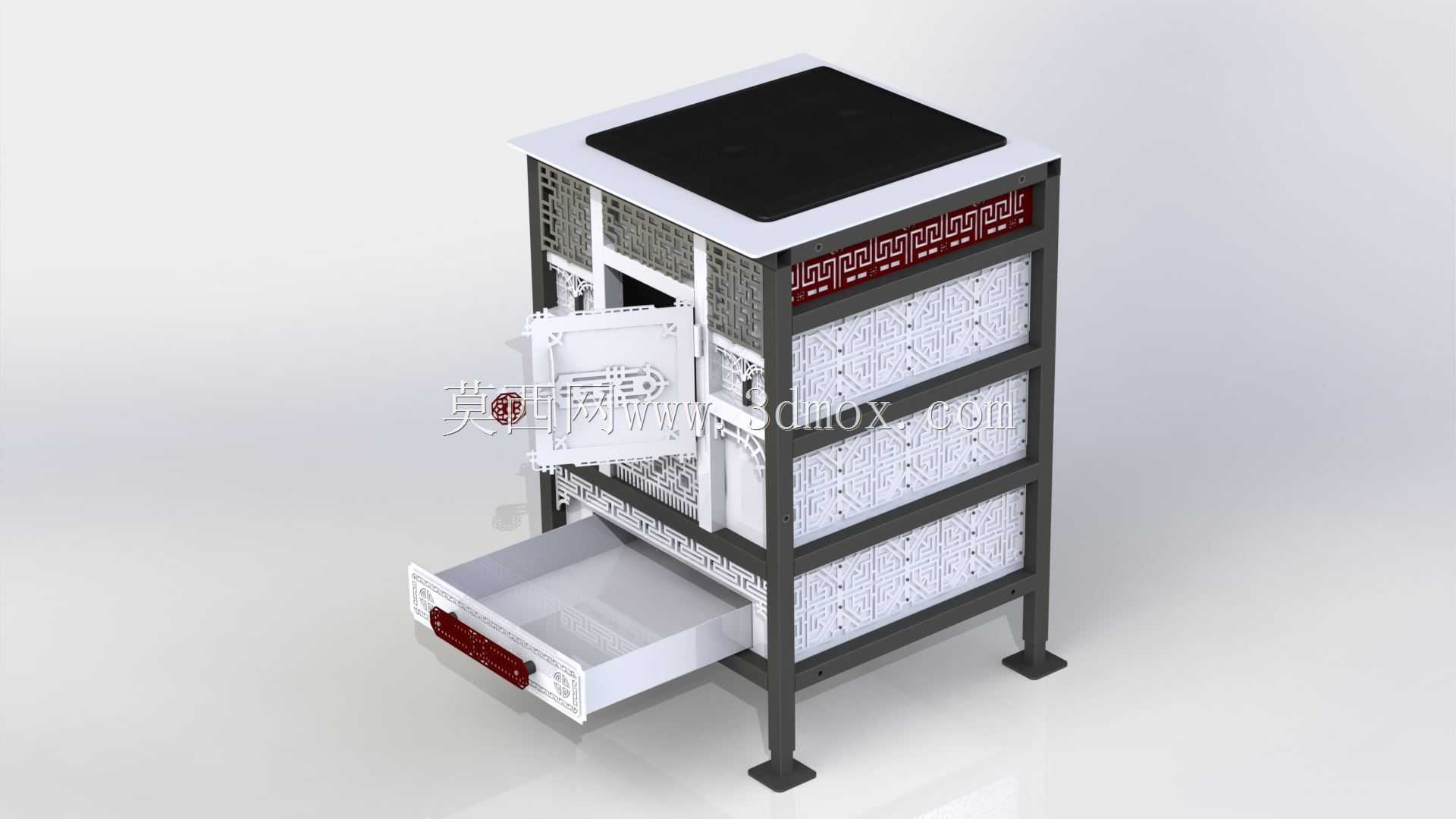

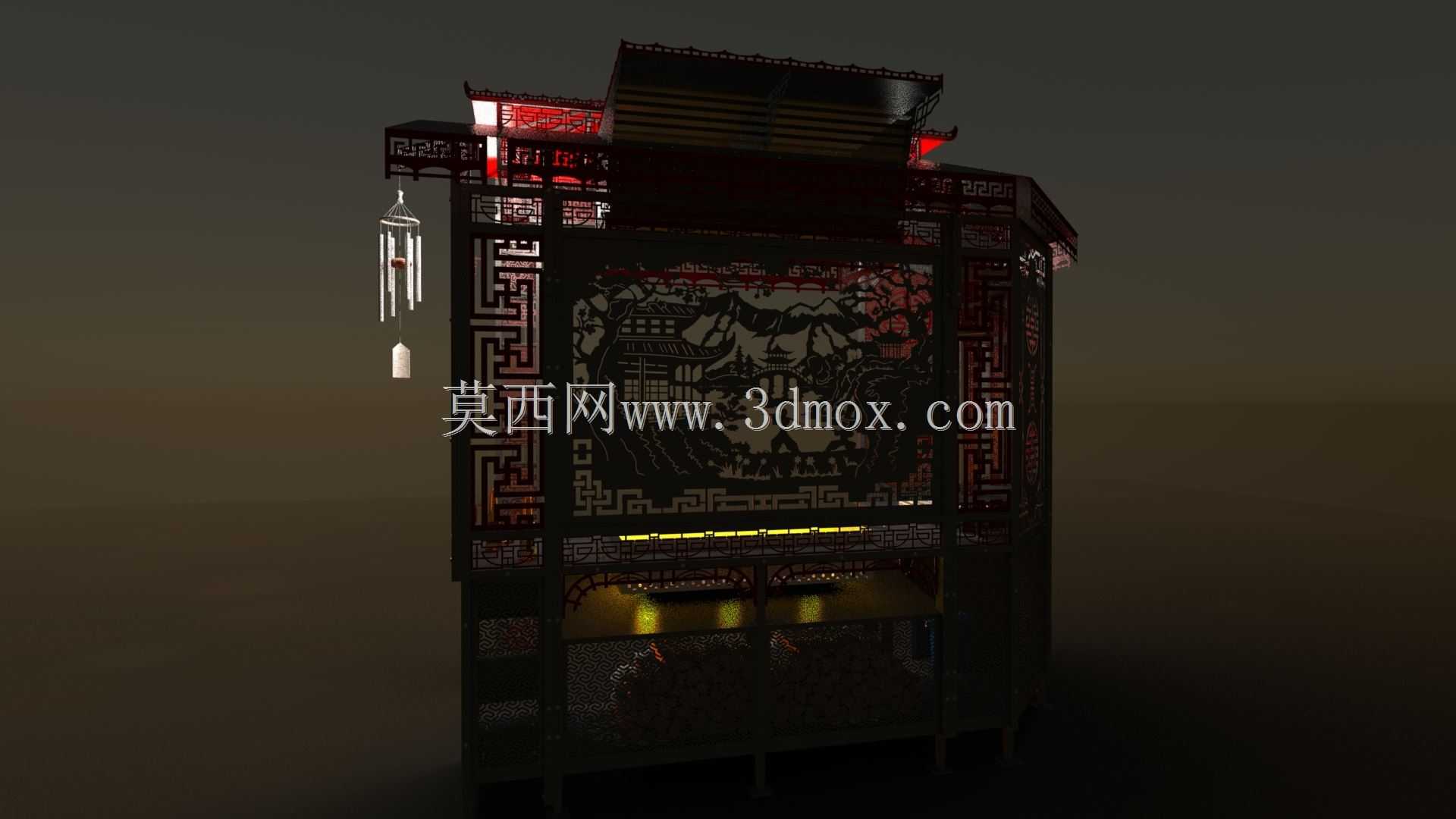

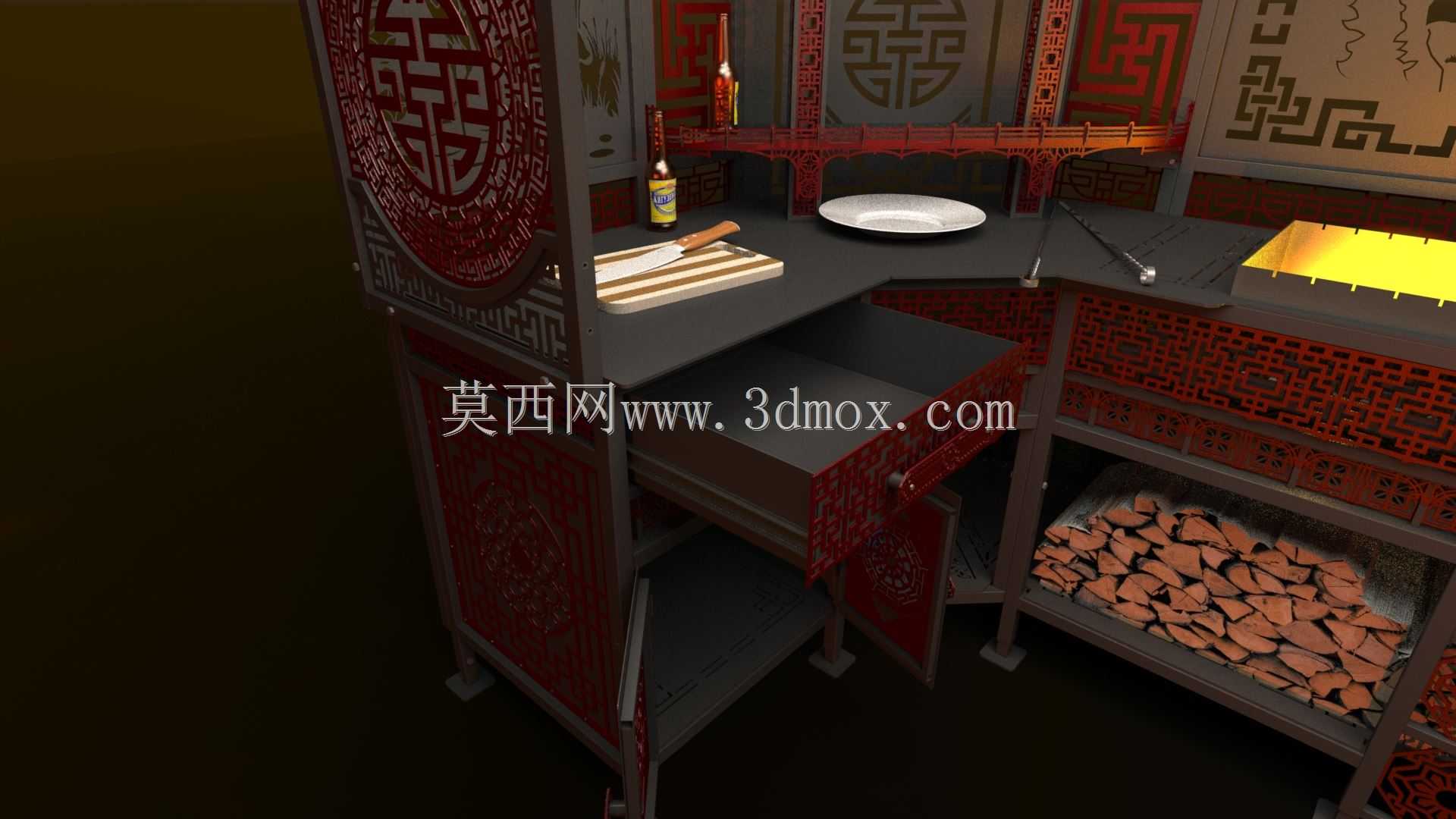

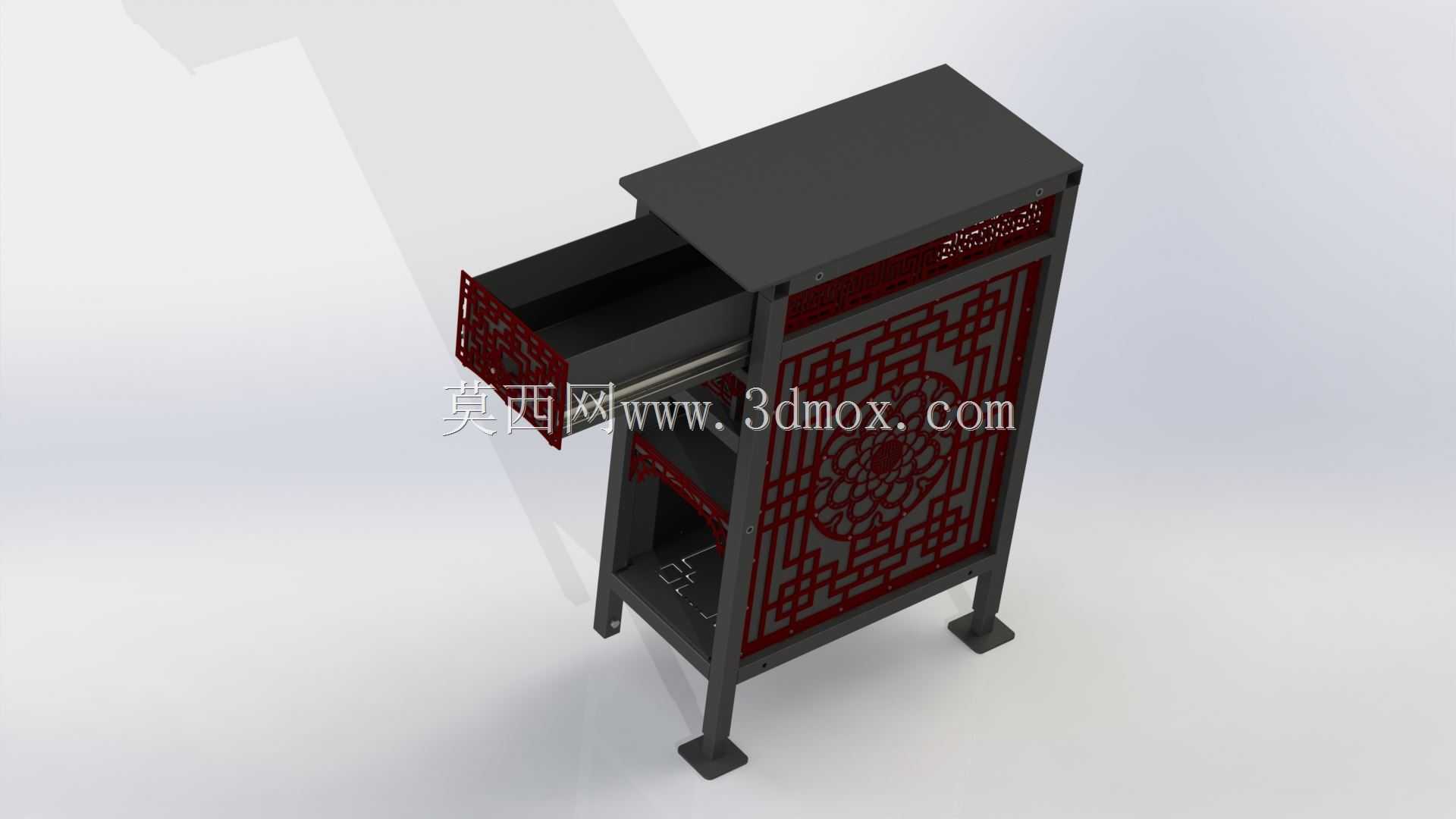

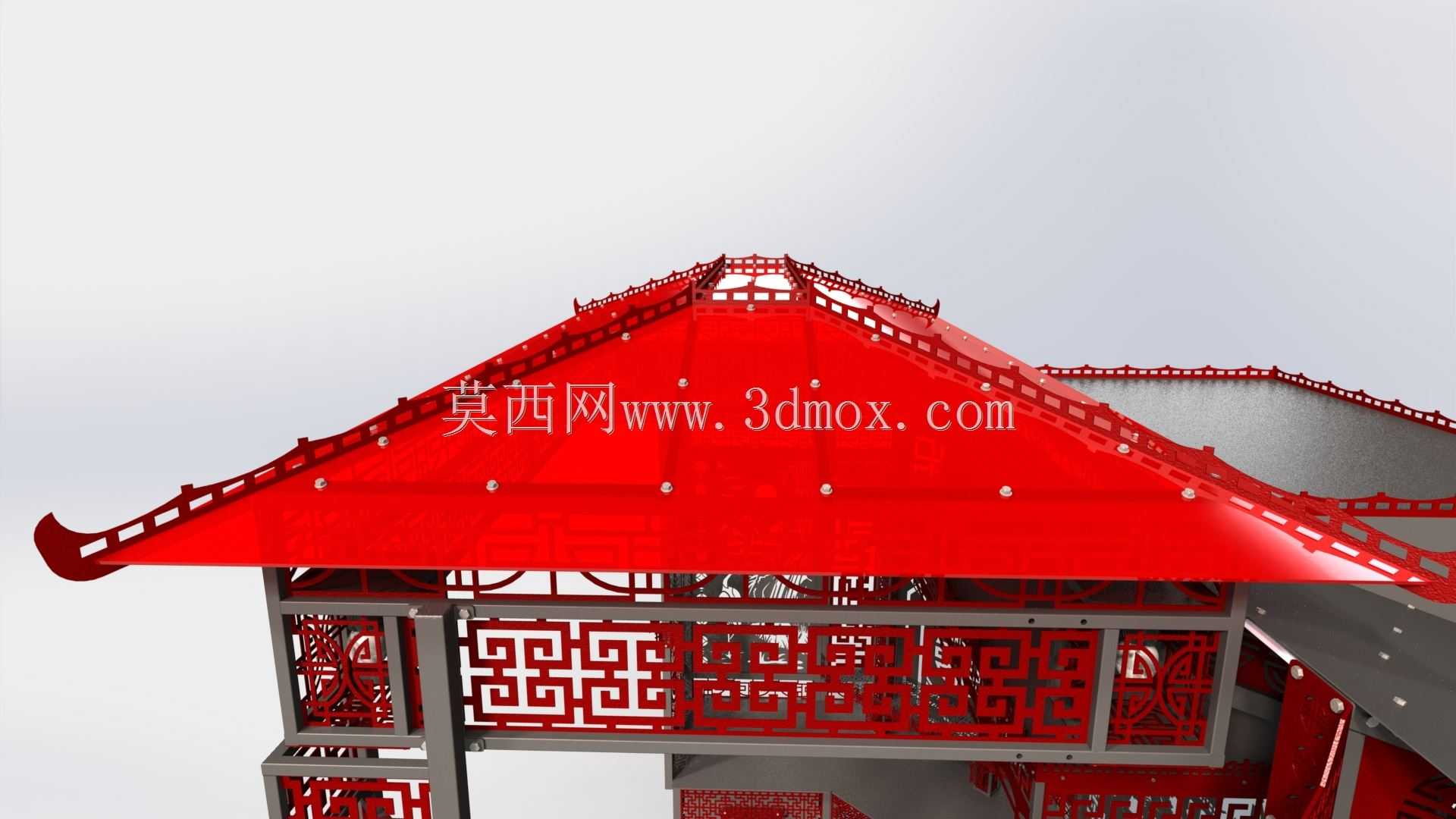

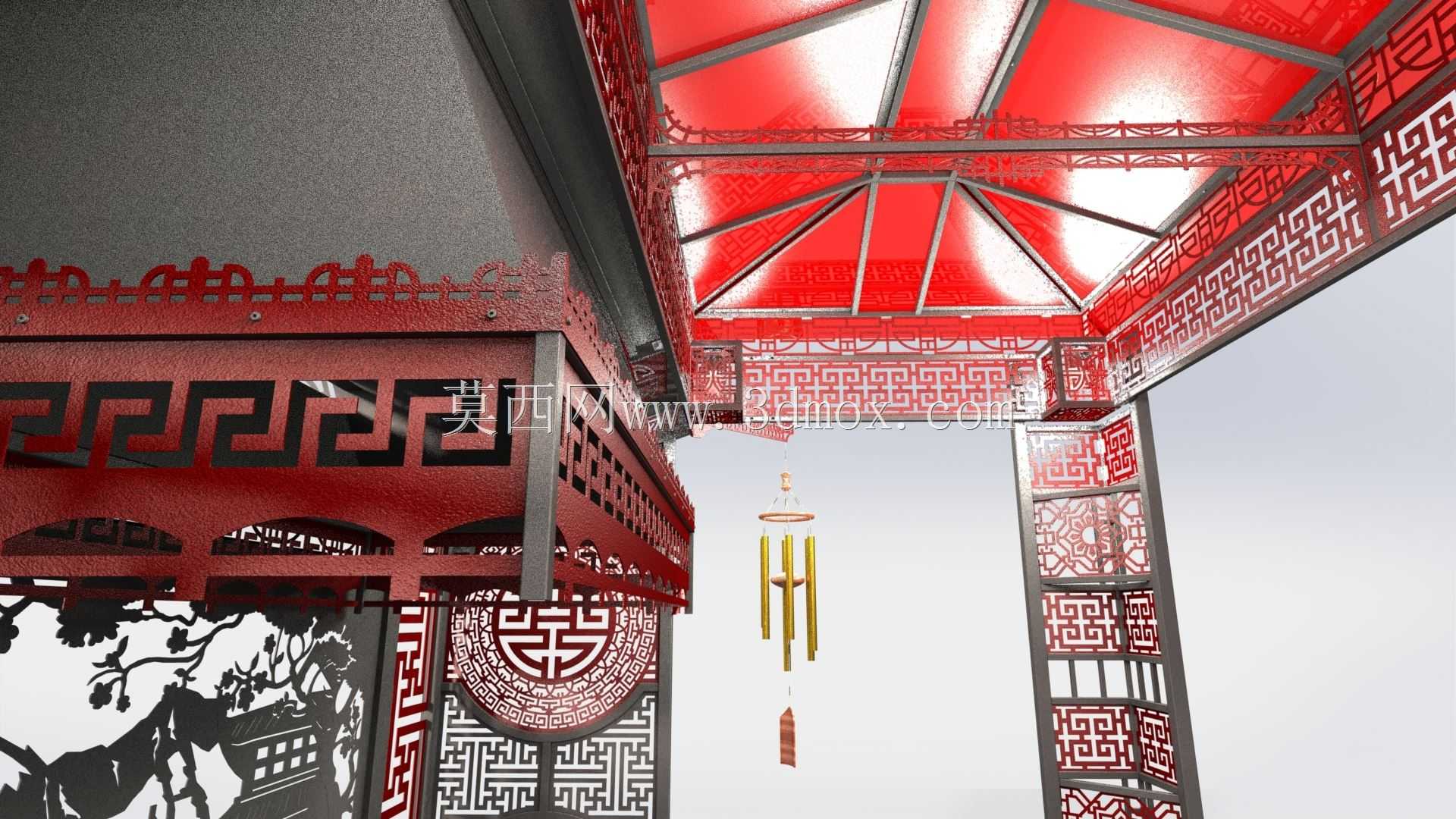

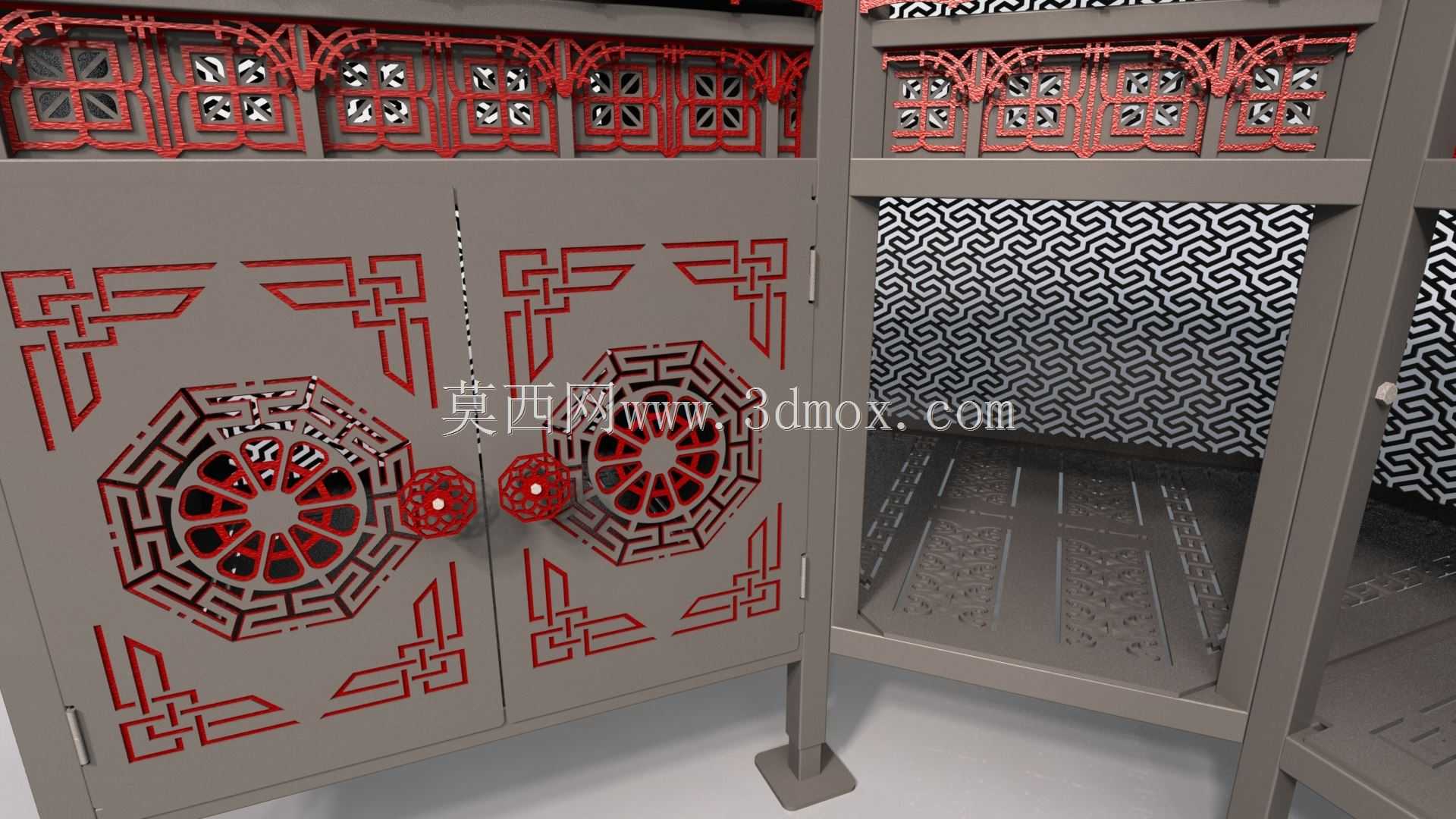

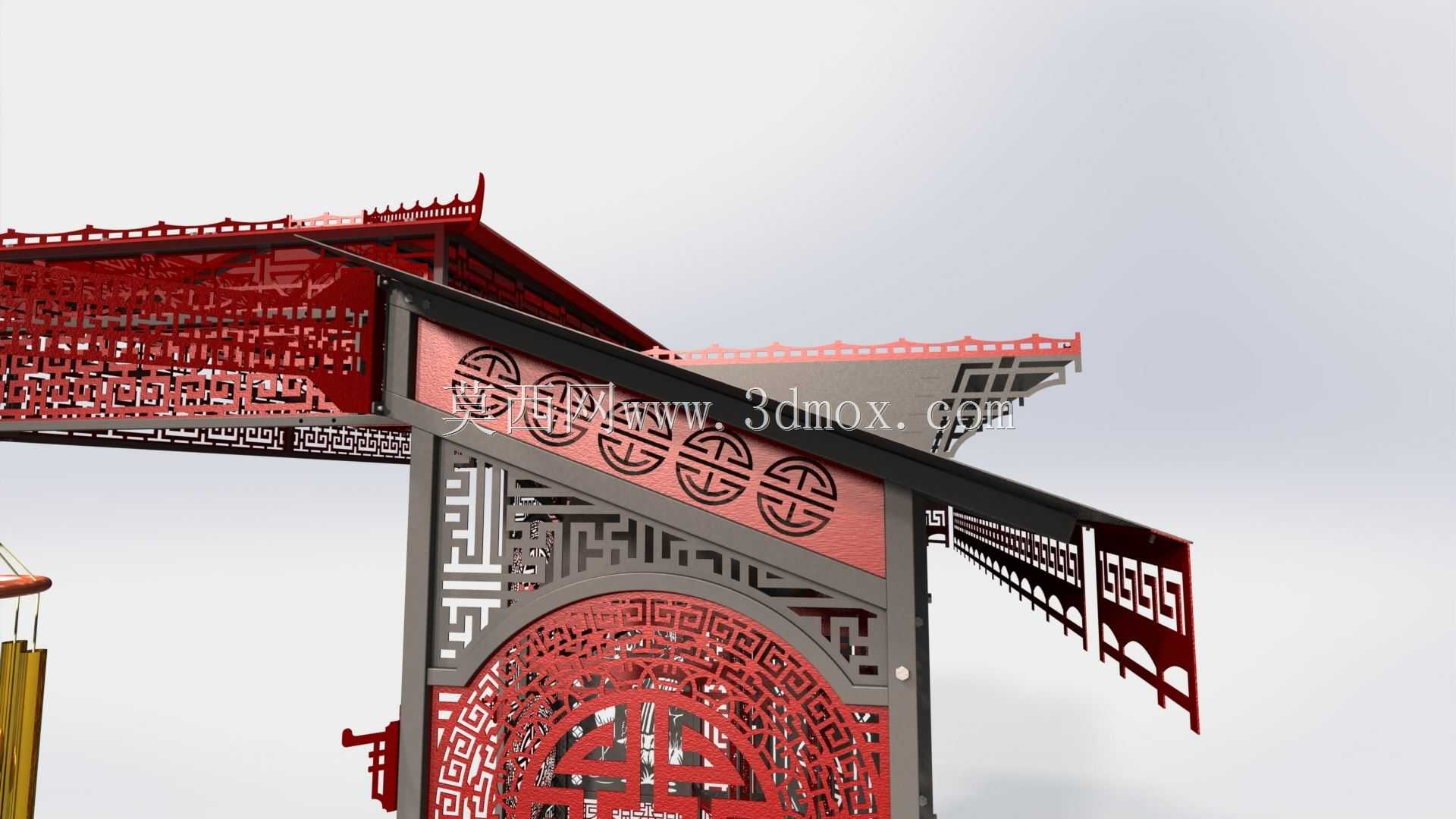

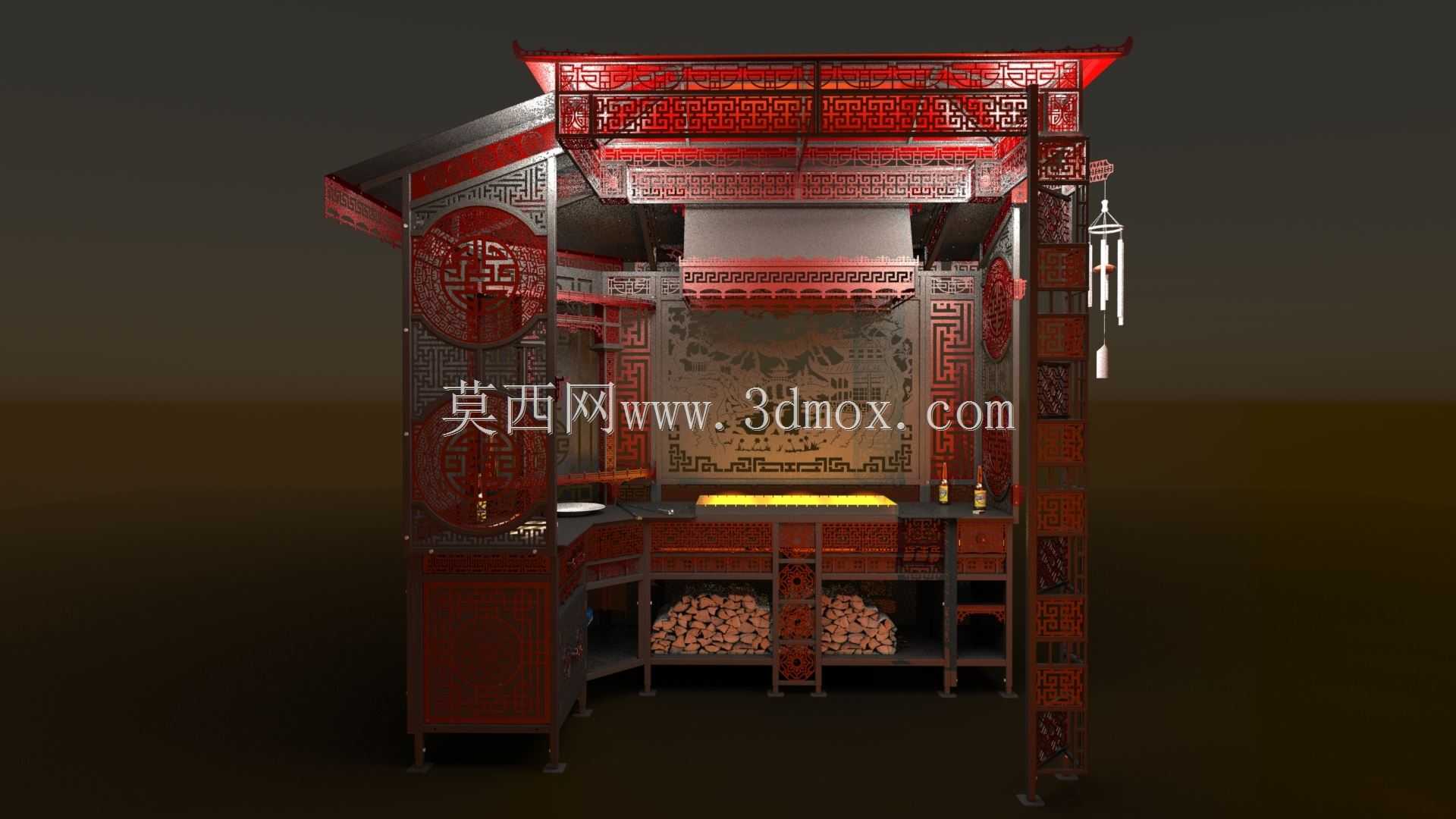

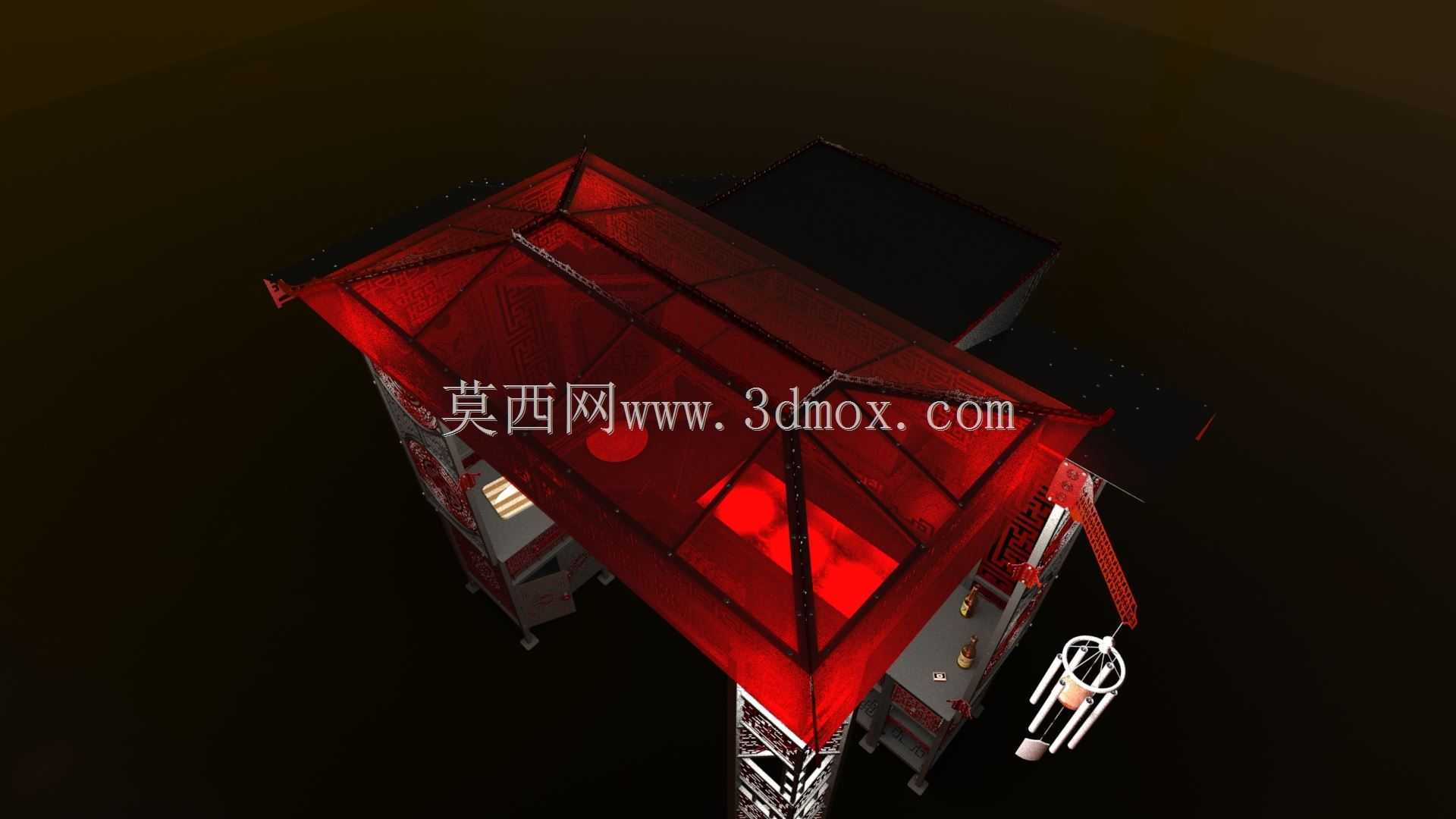

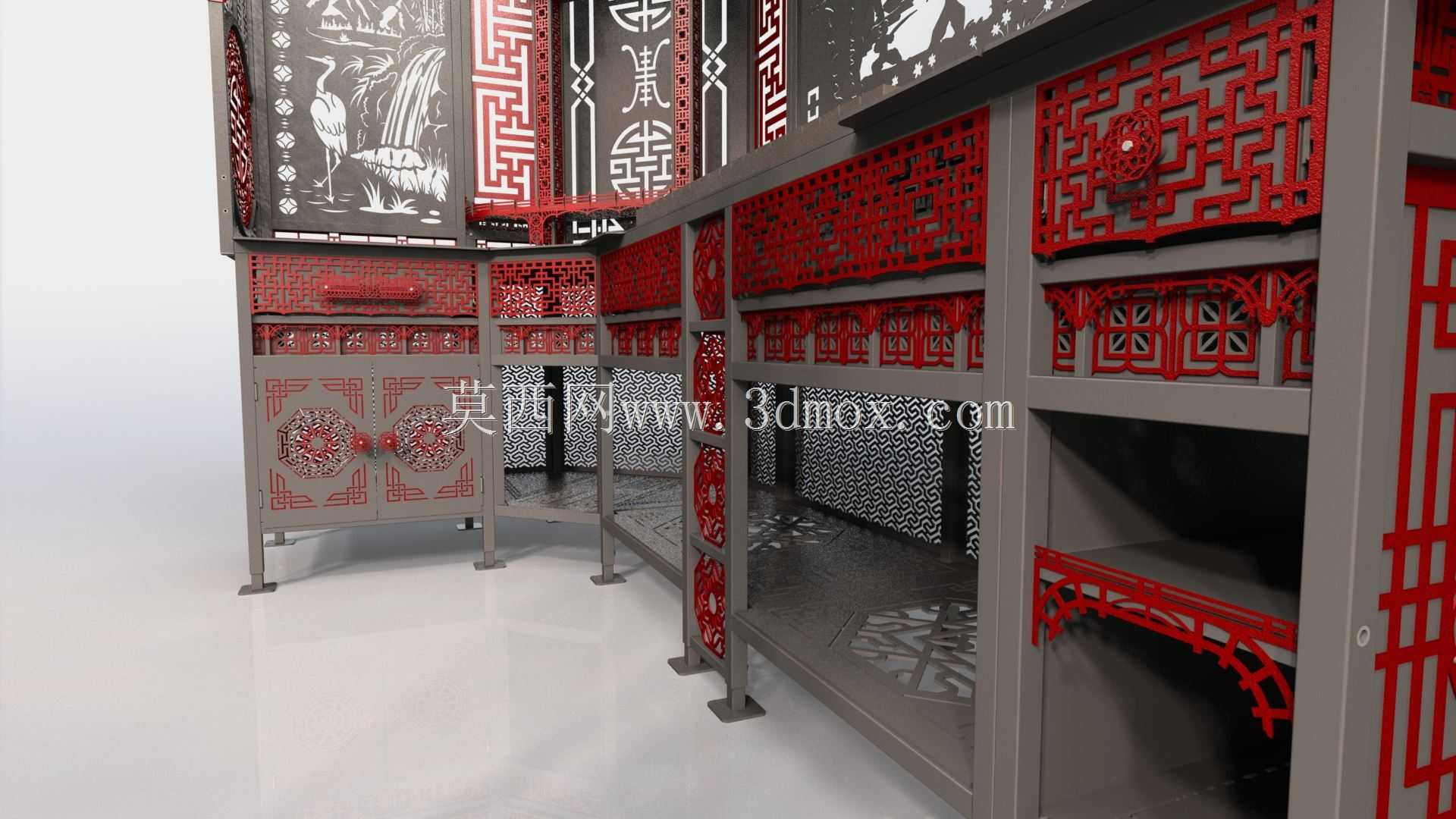

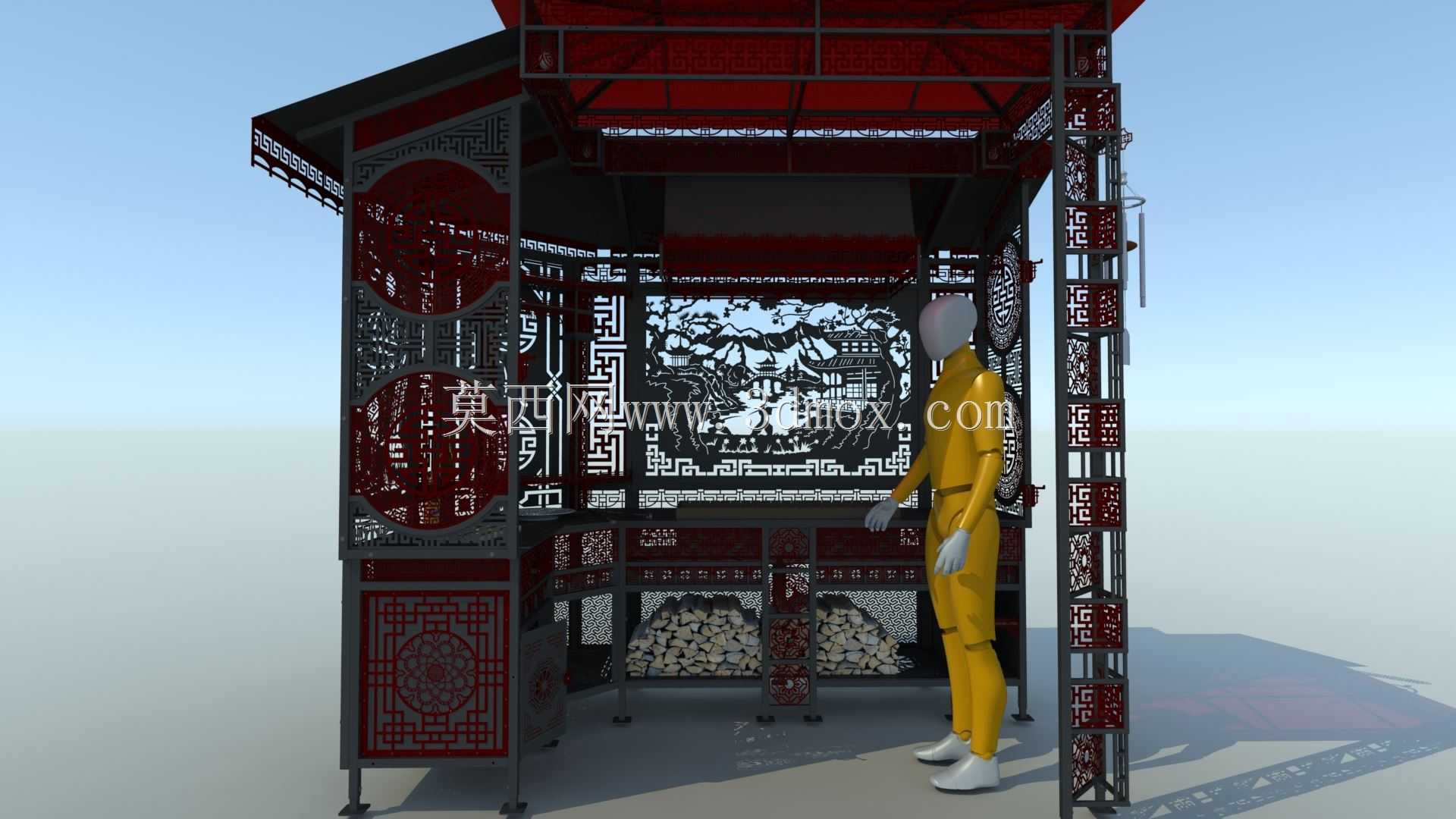

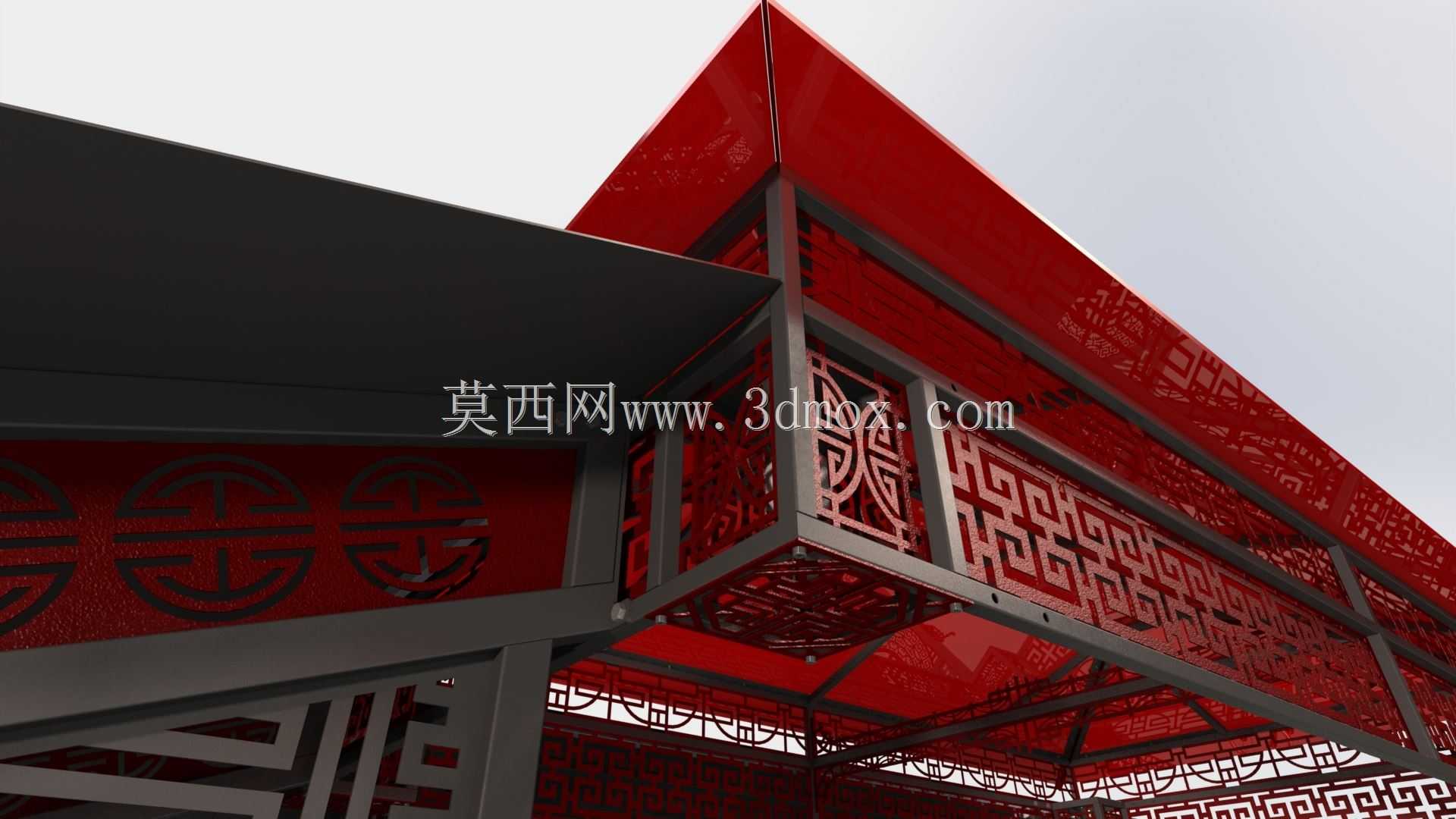

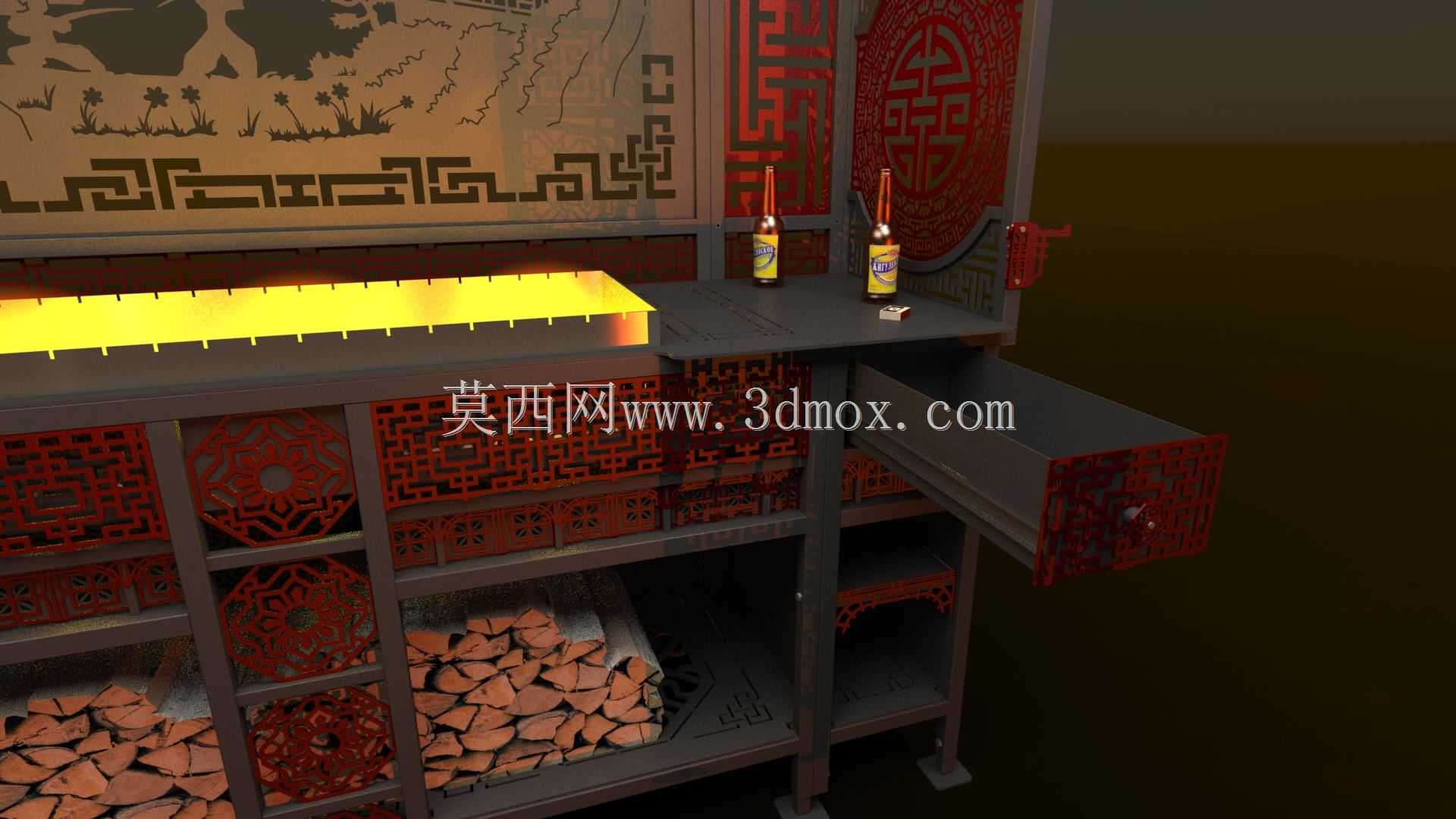

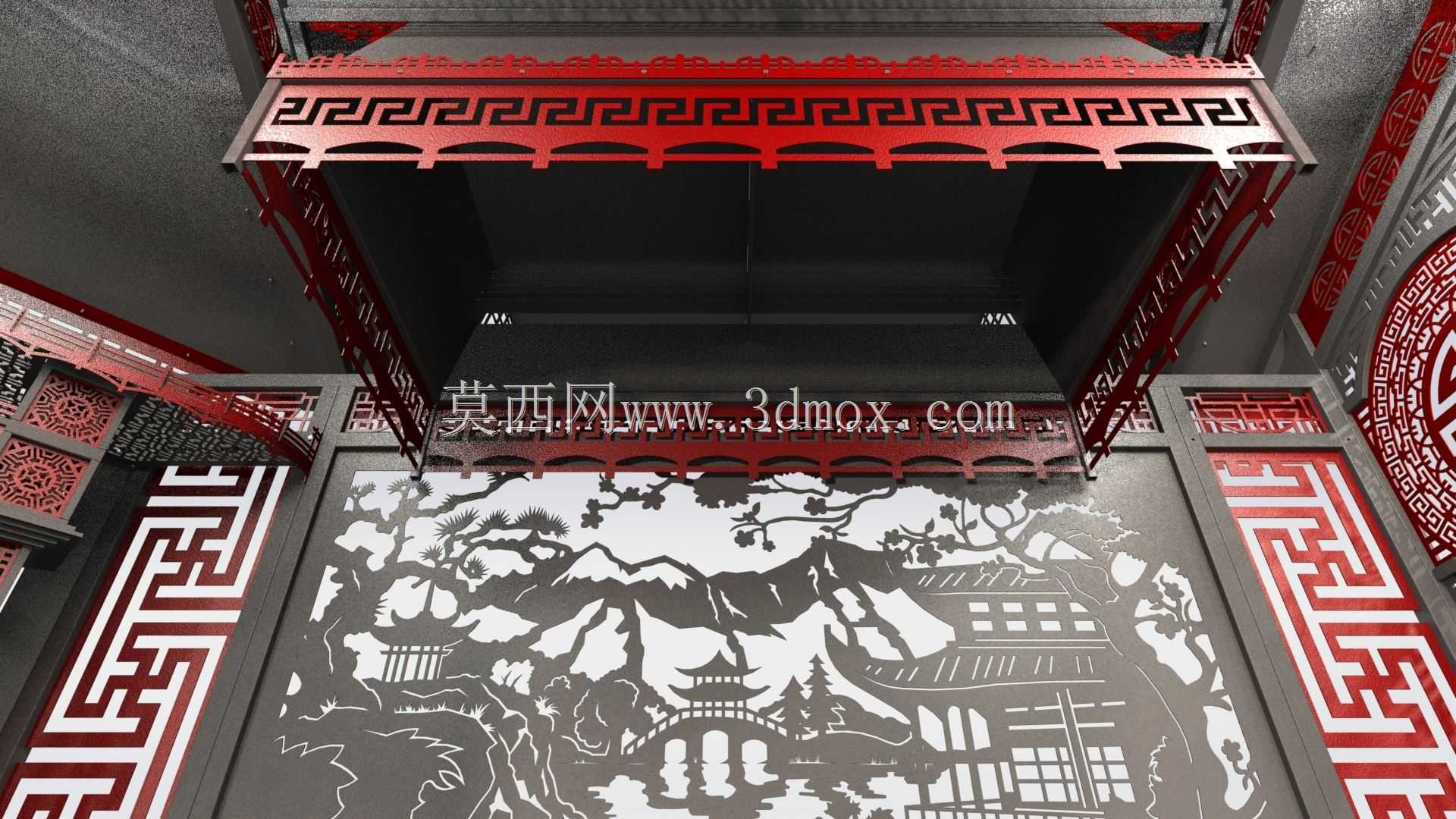

　　中部主炉腔预留了炭盆放置位与烤网支撑滑轨，可根据烤制食材类型更换不同网孔规格的烤网，两侧圆形镂空区域对应设置了独立温区的小烤位，可同时加工不同火候要求的食材，下方分层置物格可放置炭料、烤制工具与备用餐具，侧边延伸台面可作为临时备餐区放置待烤食材与成品餐盘。设计过程中针对户外使用的耐候性做了结构优化，所有焊接接缝处都做了打磨钝化处理，避免应力集中导致的开裂，立面镂空纹样在建模时做了等壁厚处理，保证激光切割时无过烧断点，焊接装配时各模块的定位公差控制在1mm以内，保证拼接后无明显缝隙，整体结构无突出尖锐棱角，使用过程中可避免剐蹭风险。炉腔内部做了隔热层预留位，可填充耐火隔热材料，避免烤制过程中外壳温度过高造成烫伤，顶部檐状结构可在小雨天气下阻挡雨水直接落入炉腔，也能引导烤制产生的油烟向两侧扩散，避免直扑操作区域。
