300mm行程电动推杆线性执行器结构

　　这款直线驱动类执行部件，目前在工业自动化产线改造、服务机器人动作单元、小型智能装备升降调节、医疗辅助设备体位调整等场景中有着极高的应用普及率，相比传统气缸、液压缸驱动方案，它不需要配套复杂的气源、液压站管路系统，仅需接入对应规格的直流供电即可完成精准的直线伸缩动作，部署灵活度更高，后期运维成本也更低，非常适合分散式点位的直线驱动需求。

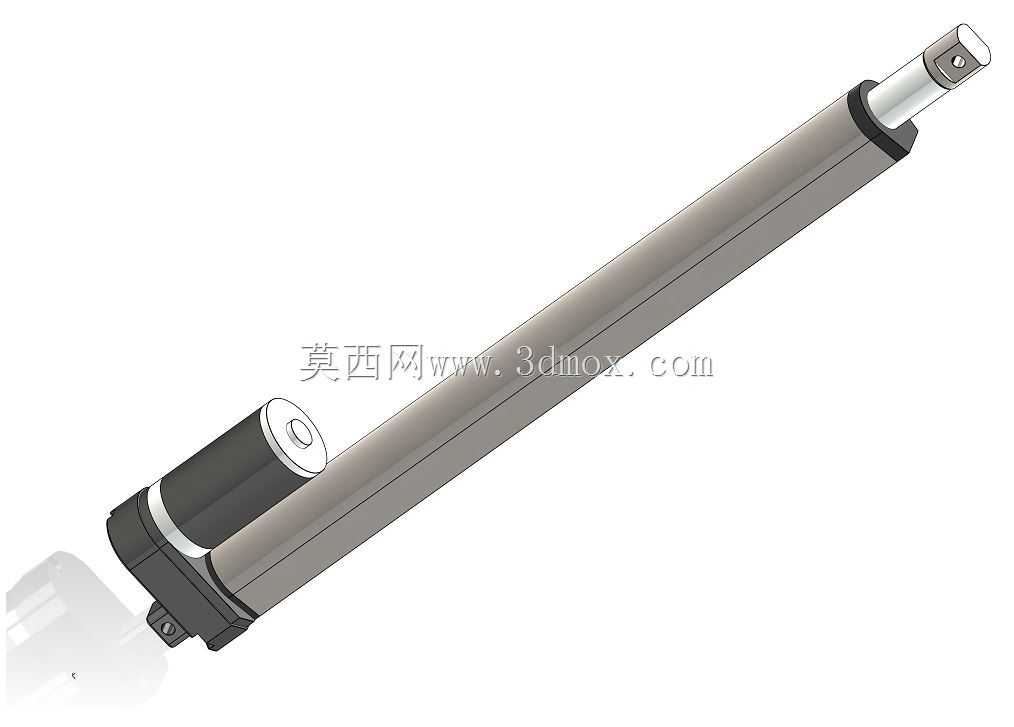

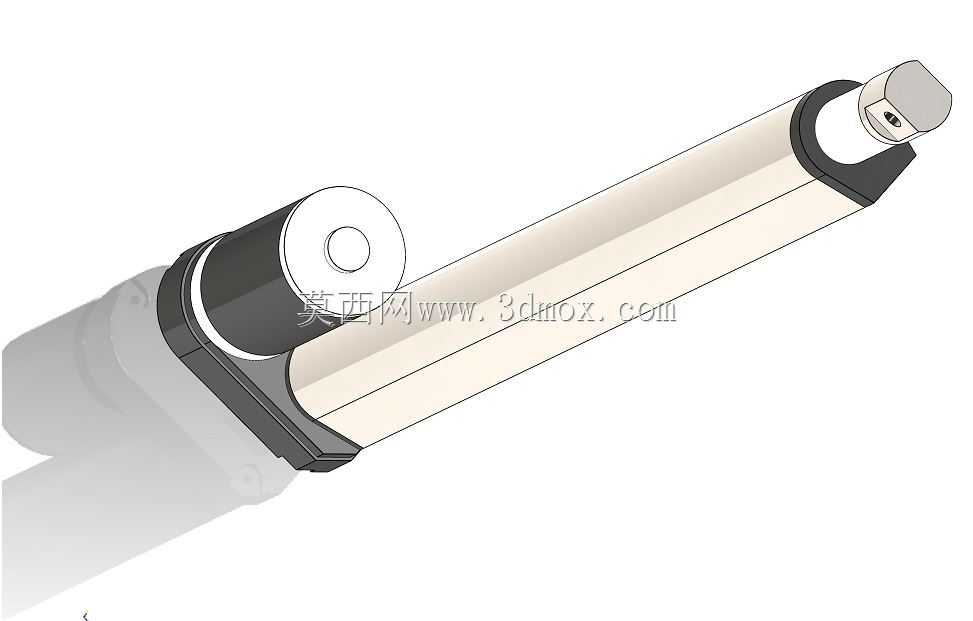

　　从结构设计逻辑来看，整个部件采用模块化拆分思路，核心分为驱动端本体与伸缩活塞杆两大独立装配单元，驱动端内置减速传动组与动力输出组件，外壳做了阶梯式的密封结构设计，既可以保证内部传动部件的装配同轴度，也能在常规工业环境下阻挡粉尘、少量溅液侵入内部传动腔，延长部件的无故障运行周期。活塞杆部分采用硬质金属基材做表面硬化处理，表面粗糙度控制在适配低摩擦往复运动的区间，伸出端预留了标准的铰接安装孔位，可以直接和被驱动负载做销接装配，避免额外加工连接结构的工作量。

　　本次设计的标准行程为300mm，这个行程参数覆盖了绝大多数小型设备的直线调节需求，比如工位挡料板的升降、小型工装的夹紧松开、检测探头的前后进给、智能设备舱门的自动启闭等场景都能适配。安装边界上，驱动端尾部同样预留了铰接安装位，支持两端铰接的浮动安装方式，允许安装过程中存在小角度的装配偏差，不会因为安装面的轻微形位公差导致活塞杆运行卡滞；整体外形为细长圆柱结构，径向占用空间小，可以嵌入到设备的窄小腔体内完成布置，不需要预留过大的安装避让空间。

　　建模过程中严格按照实际装配约束做配合关系定义，活塞杆与缸筒之间设置了滑动摩擦配合参数，驱动端内部的传动衔接处按照实际传动比做了运动约束，可以直接在软件中模拟全行程伸缩动作，验证行程范围内是否存在结构干涉，也能直接导出用于工程出图的尺寸基准，给后续的零件加工、整机装配模拟提供准确的模型参考。在细节处理上，缸筒与端盖的衔接处做了止口定位结构的还原，伸出端的防尘密封件也做了独立建模，方便设计人员根据实际使用工况替换不同密封等级的配件，适配高粉尘、高湿度等特殊使用场景。
