1200升卧式不锈钢混合储液罐结构

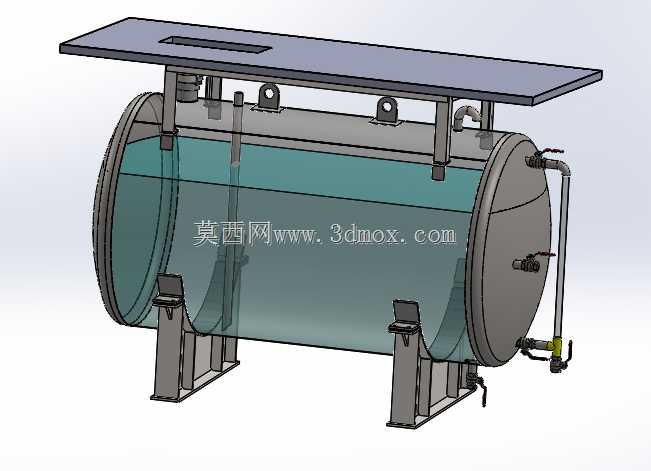

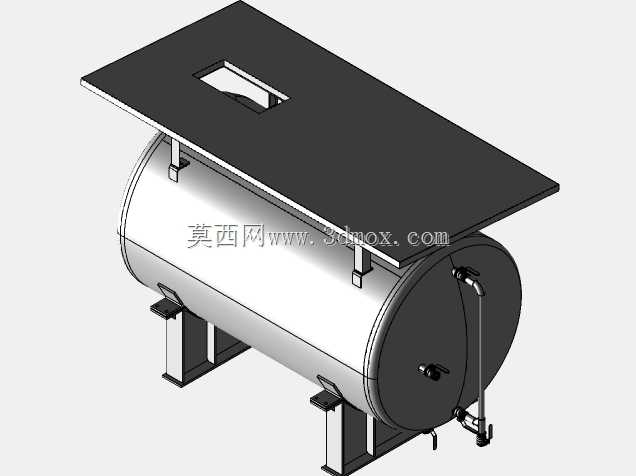

　　这款卧式罐体的有效容积为1200升，整体采用卧式鞍座支撑结构，在食品配料、日化原料混配、精细化工粉体液混工序中都有广泛适配场景，主要用于粉体与液体的在线润湿混合，同时承担中间储液缓冲的功能，可直接接入连续化生产的流体管路系统，匹配上下游的泵送、均质工序。从结构设计来看，罐体采用两端椭圆封头的卧式筒体结构，筒体下半部分设置两个对称的鞍式支座，支座底部预留了地脚安装孔，可直接通过膨胀螺栓固定在车间混凝土地面或设备钢平台上，安装时需保证罐体水平度偏差不超过千分之二，避免内部液位不均影响进出料稳定性。罐体顶部设置了带防护盖板的安装平台，平台上预留了吊耳用于设备吊装就位，同时布置了进料接口、排气接口与观察口，

　　侧面靠近出料端的位置设置了多组管路接口，分别用于出料、取样、液位检测与循环管路连接，底部设置了排污口用于停机后的残液排空。功能设计上，这款罐体并非单纯的储液容器，其核心功能是配合高剪切泡沫浓缩液管路完成粉体的在线混配，可将奶粉、食用盐、白砂糖、胶体类增稠剂等粉体从侧部料斗吸入罐内，与进入罐体的高剪切泡沫液流快速混合，避免粉体结团、架桥的问题，相比传统的顶部投料搅拌罐，这种侧吸料的结构能大幅减少粉体投料时的粉尘飞扬，同时缩短混配时间，提升连续生产的效率。设计过程中，筒体的壁厚根据1200升容积的静压载荷计算确定，鞍座的位置经过重心校核，保证满液状态下的支撑稳定性，顶部平台的载荷按照日常巡检与管件维护的人员重量设计，

　　侧面管路接口的位置充分考虑了操作阀门的可达性，无需额外搭设操作平台即可完成阀门启闭与取样操作，罐体外部的管路布局预留了保温层安装空间，若用于热敏性物料存储，可直接在筒体外部包裹保温棉并加装外护板，无需额外改动主体结构。进出料管路的通径匹配常规工业流体输送的管径要求，可直接与车间现有管路对接，无需额外制作变径接头，罐体内部的流道经过优化，减少了物料滞留的死角，降低清洗难度，适配CIP在线清洗的要求。
