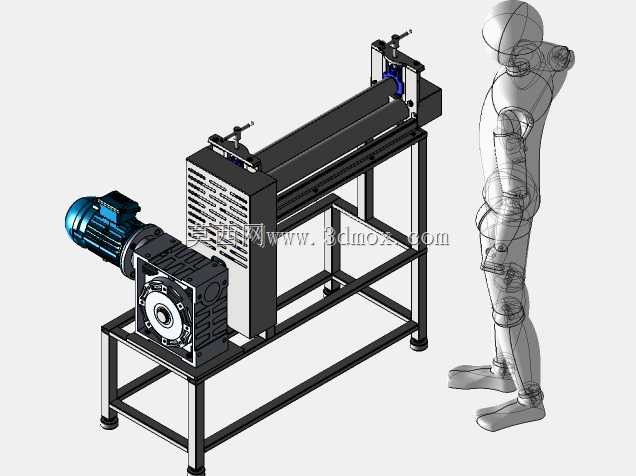

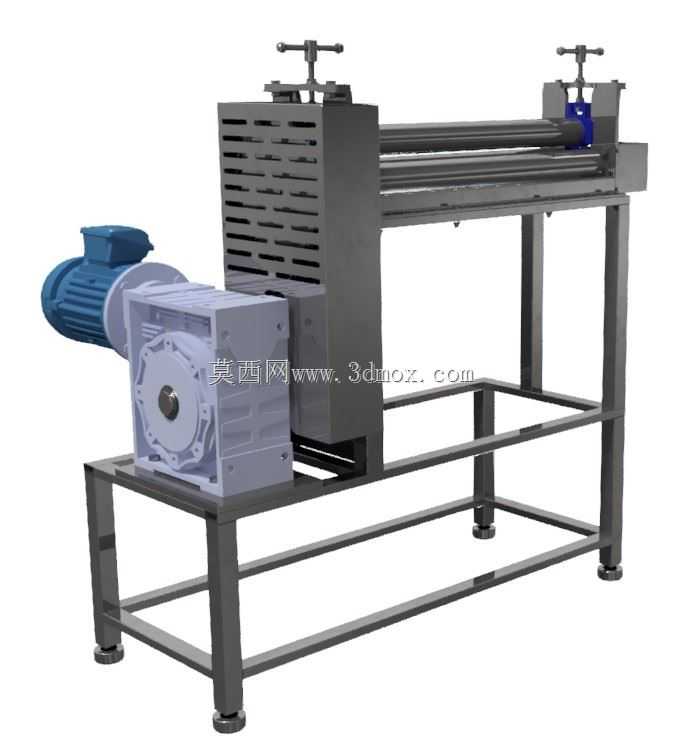

700mm幅宽薄板卷制卡兰德拉设备结构

　　这款700mm有效幅宽的薄板卷制设备，主要面向小型钣金加工、五金制品生产场景，适配0.3-1.2mm厚度的冷轧薄板、镀锌板、铝板等常见薄金属板材的卷圆、弧面成型作业，在通风管道加工、小型金属筒体制作、装饰钣金件成型环节有较高的使用频率。设备整体采用方管焊接机架作为承载基础，机架底部配置可调式支撑脚，可在不平整的车间地面完成水平校准，避免辊轴受力不均导致的成型精度偏差，机架整体宽度控制在850mm左右，长度方向沿辊轴延伸至1100mm，安装时仅需预留单侧电机检修空间即可，对小型加工车间的场地适配性较强。动力端采用减速电机直连下辊的传动方案，省去了中间链传动、带传动的冗余结构，既降低了传动损耗，也减少了日常维护的点位，

　　减速箱输出端与下辊通过刚性联轴器连接，可保证大扭矩输出时的传动稳定性，避免薄板卷制时出现辊轴打滑、板材表面划伤的问题。上辊两端配置手动调节手轮，通过梯形丝杠结构实现上辊的升降调节，可根据待加工板材的厚度、目标卷制半径灵活调整辊间间隙，调节结构自带自锁特性，加工过程中不会因辊轴受力出现间隙偏移，保证整幅板材成型弧度的一致性。设备的辊轴采用无缝钢管精加工后表面镀硬铬处理，表面粗糙度控制在Ra0.8以内，既可以避免板材卷制过程中出现压痕、划伤，也能提升辊轴的耐磨性能，延长设备的使用寿命。两侧的机架立板采用加厚钢板切割成型，作为辊轴的安装基准面，加工时严格保证两轴承安装位的同轴度，避免辊轴转动时出现径向跳动，影响板材成型精度。

　　设备的进料端未配置额外的导向托料架，适合短尺寸、小批量的薄板成型作业，操作时单人即可完成上料、调节、卷制的全流程，对小型加工门店、试制车间的小批量生产需求适配性较好。整体结构设计偏向实用化，没有冗余的功能结构，所有受力部件均经过载荷校核，在额定加工幅宽、厚度范围内作业时，机架不会出现明显的形变，可长期保持稳定的成型精度。
