适配1-10mmER16夹头的排液式收纳托盘

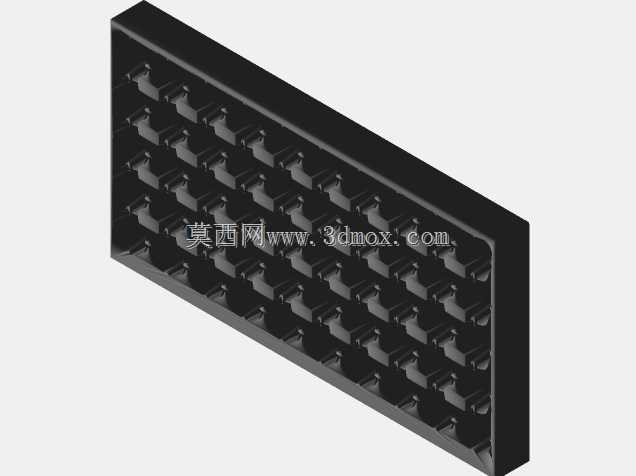

　　在数控加工车间的日常运维中，ER夹头作为铣削、钻削工序里夹持刀具的核心耗材，往往因随意堆放导致磕碰损伤、切削液残留锈蚀，既缩短夹头使用寿命，也会因夹持精度下降影响工件加工质量，这款ER16夹头收纳托盘正是针对这类车间实操痛点设计的工位辅助工装。不同于市面上常见的平面式夹头收纳件，这款托盘在结构设计上充分考虑了加工现场的使用环境：每个夹头放置位做了下沉式型腔设计，单型腔可容纳5件同规格ER16夹头，适配夹持直径范围1-10mm的全系列ER16弹性夹头，型腔深度刚好匹配夹头的锥面高度，放置后夹头不会因抽屉抽拉晃动产生磕碰，锥面夹持段完全处于型腔保护范围内，避免硬质异物刮伤夹头的弹性缝隙。托盘底部专门设计了排液导流结构，

　　每个型腔底部都开有贯通的排液孔，夹头携带的残留切削液、防锈油不会积存在型腔内浸泡夹头，液体可顺着孔位直接排出，从根源上减少切削液长期附着导致的夹头锈蚀、弹性失效问题，这一设计尤其适配使用水溶性切削液的加工场景，能大幅降低夹头的日常维护成本。安装适配性上，托盘底部预留了对应Lista工具柜抽屉的标准安装孔位，可直接通过螺栓固定在现有工位抽屉内，不需要额外改造抽屉结构，安装后托盘与抽屉底面留有微小间隙，保障排液顺畅，不会出现积液闷堵的情况。托盘整体采用PLA材质3D打印成型，打印时设置10%填充率，在保证结构强度足以承托满位夹头重量的同时，控制整体自重，不会给抽屉滑轨带来额外负载，打印层厚设置适配工装类零件的精度要求，

　　型腔尺寸公差控制在合理范围，夹头取放顺畅不会卡滞。从工位管理角度看，这类定置收纳工装能帮助操作工快速取用对应规格的夹头，减少找件的辅助时间，排液结构也能避免抽屉内积存油污，保持工位整洁，适配数控车床、加工中心等各类使用ER16夹头的机床工位，不管是抽屉内固定放置，还是作为工作台面的临时收纳件都能适用，型腔的排布密度经过优化，在有限的托盘面积内最大化收纳容量，同时预留了足够的手指取放空间，不会出现相邻夹头卡位难以取出的问题。
