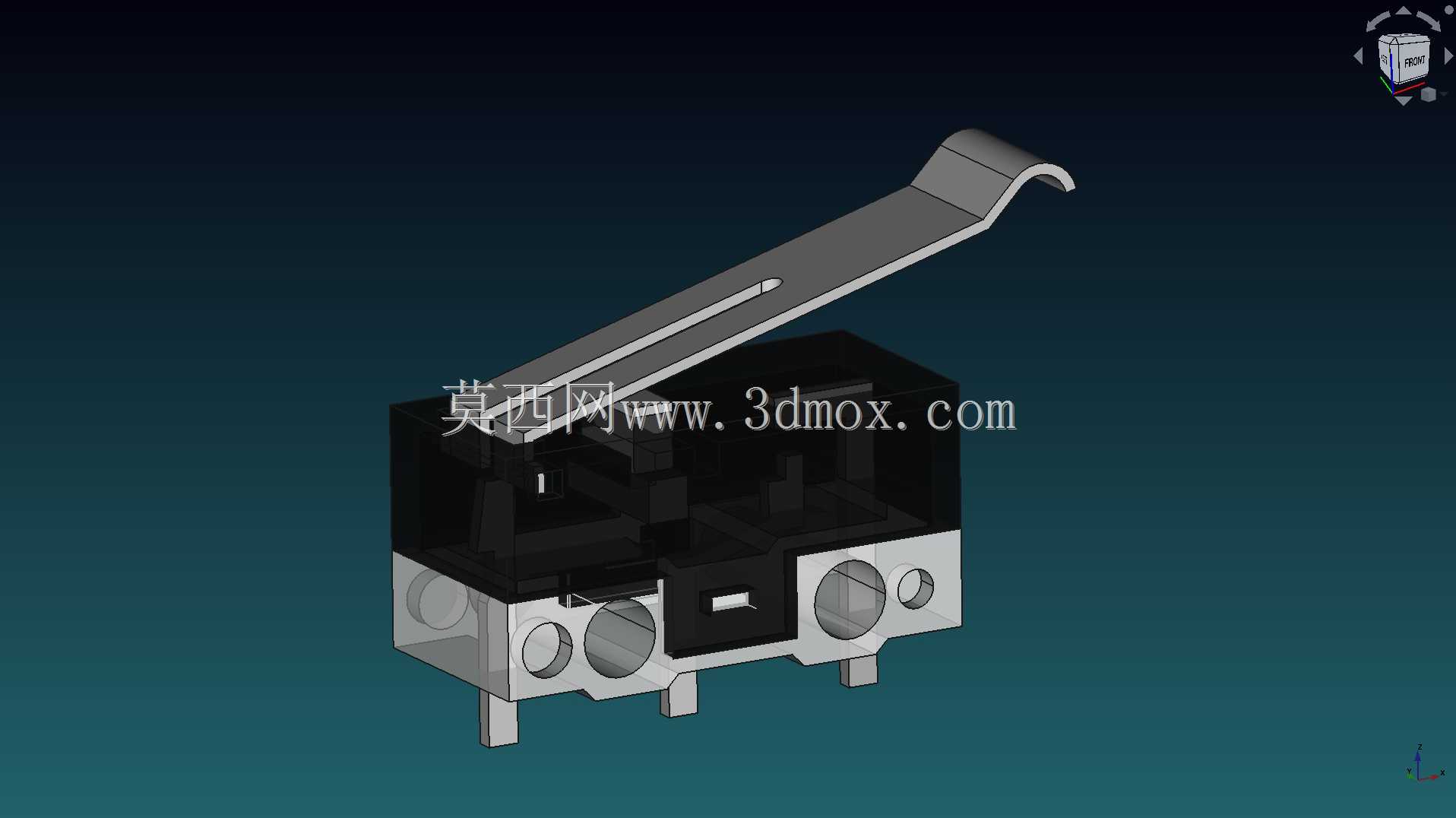

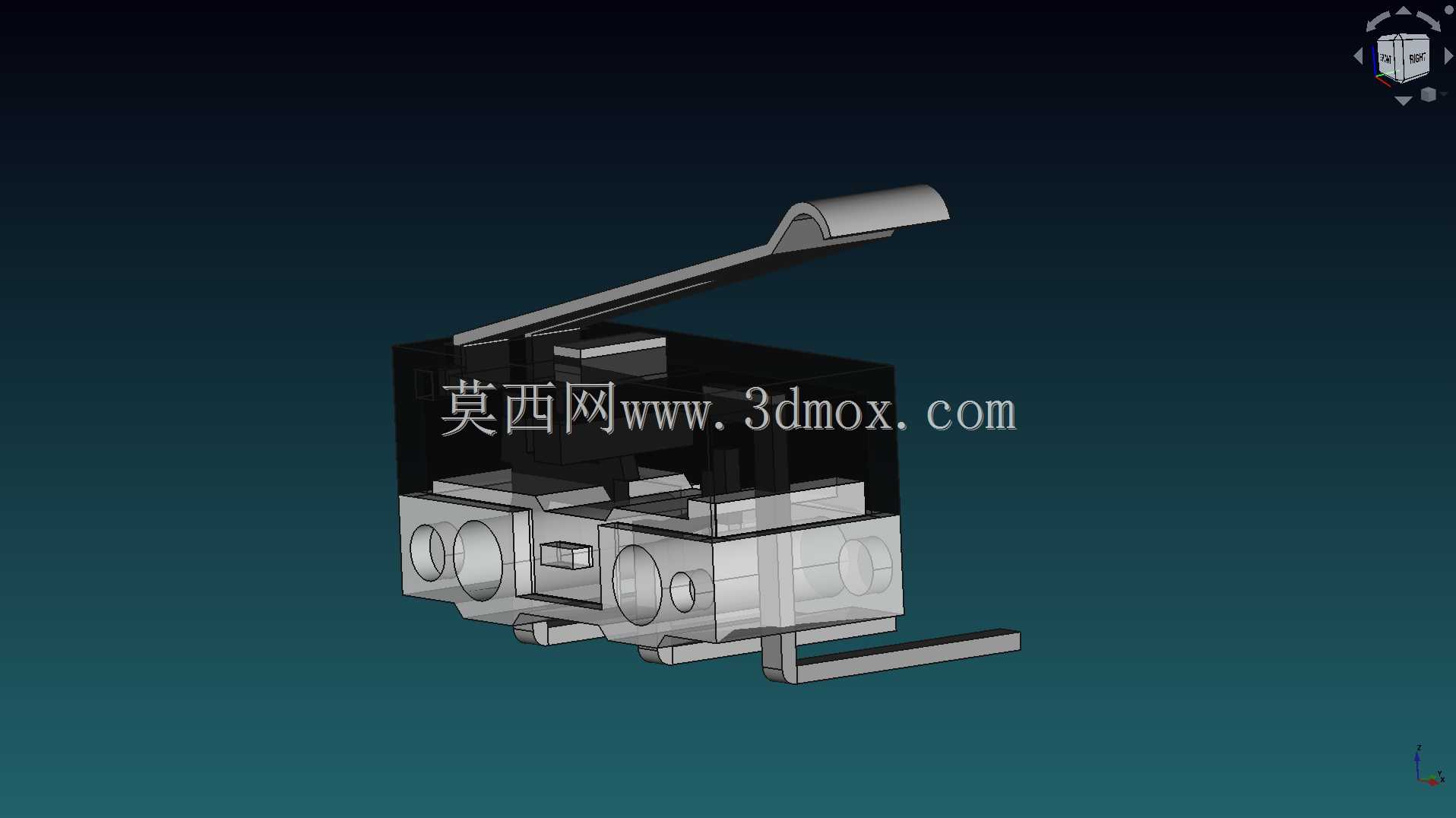

带弯柄垂直型单刀双掷微动开关结构

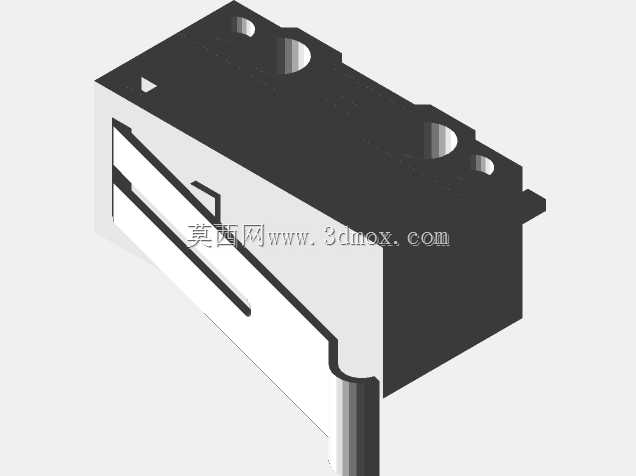

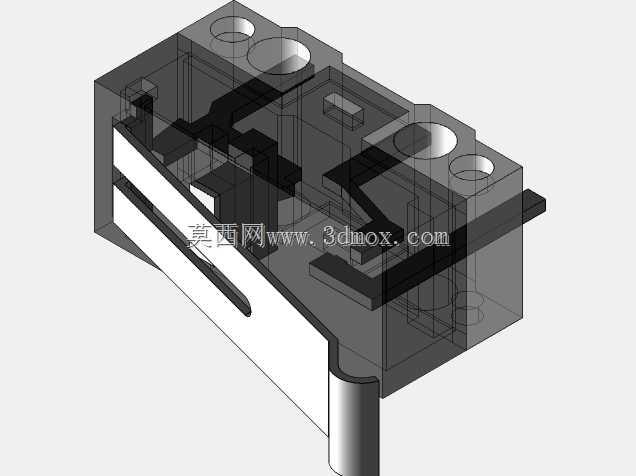

　　这类弯柄垂直安装的单刀双掷微动开关，常被嵌入各类小型机电设备的行程触发回路中，比如3D打印机的限位检测、小型自动化模组的原点复位触发、消费电子设备的开合状态检测、工控外设的操作反馈触发场景都能见到它的身影。不同于卧式安装的同规格开关，垂直布局的引脚与弯柄触发结构能大幅压缩设备内部的横向安装空间，在板卡间距狭窄、内部布局紧凑的小型设备里，这种结构的适配性更强。从结构设计逻辑来看，开关本体采用半包覆式壳体，上部触发机构与下部触点腔体做了分隔设计，弯柄的杠杆比例经过调校，只需要很小的按压力度就能完成触点通断切换，触发行程控制在0.2英寸也就是5.08mm的范围内，触发反馈清晰，不会出现半触发的触点虚接问题。本体两侧预留的圆形安装孔位，

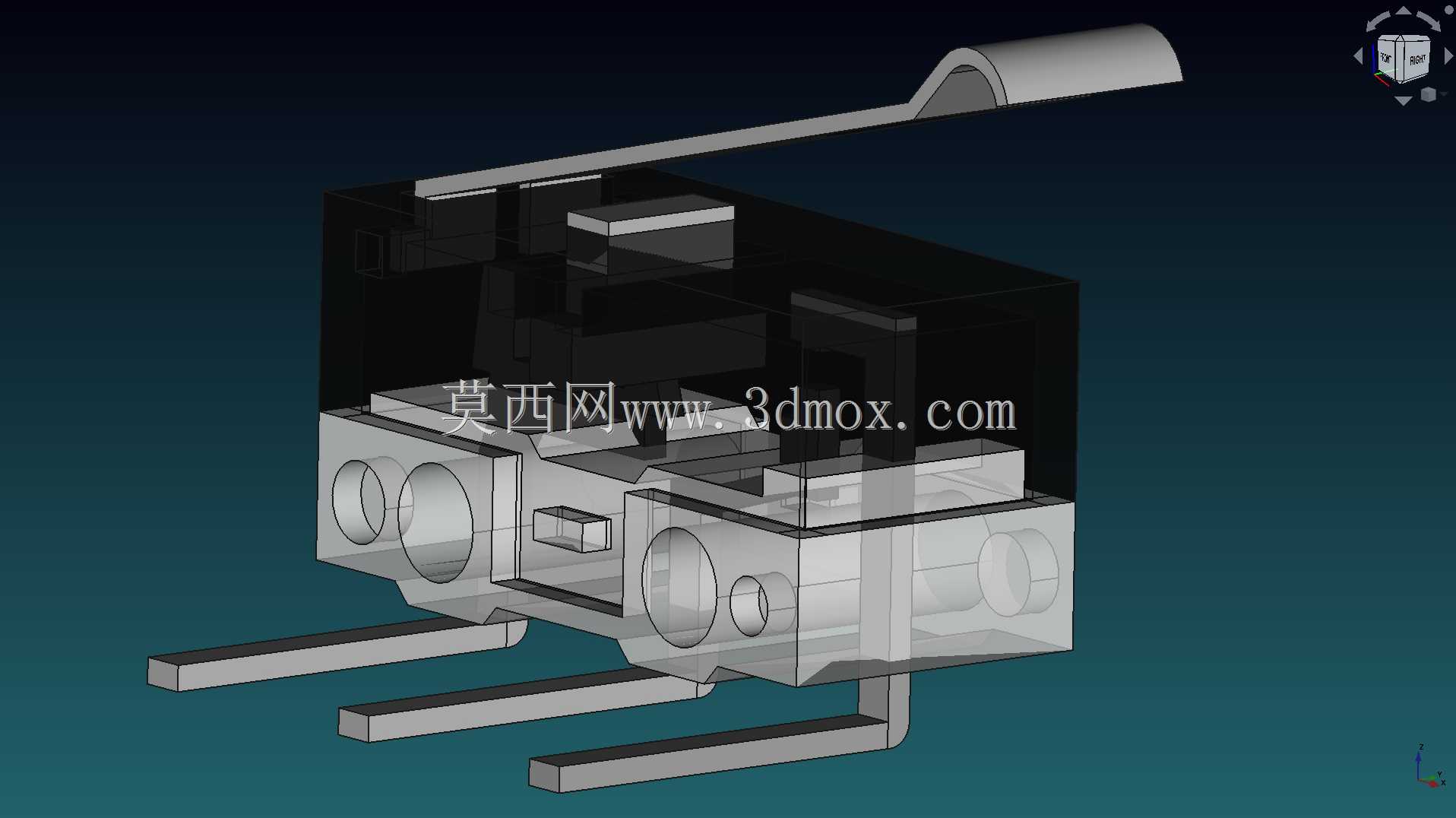

　　匹配标准M2规格的紧固件，安装时可以直接通过螺丝固定在PCB板预留的安装柱或者设备壳体的定位凸台上，引脚间距符合常规通孔焊接的尺寸规范，不需要额外定制转接板就能完成装配。开关的触点采用单刀双掷架构，能够同时实现常开、常闭两路信号的输出，在做设备安全联锁设计时，可以一路接设备运行回路，一路接状态反馈回路，触发时同步切断运行信号、上传触发状态，不需要额外增加继电器拓展触点容量。弯柄的弧形端头做了圆滑过渡，长期与触发件反复接触摩擦也不会出现刮屑、卡滞的问题，触发端的耐磨性能可以满足百万次级的反复触发需求。在做三维建模时，这类开关的安装边界需要重点预留弯柄的摆动空间，不能在弯柄的动作路径上布置其他结构件，避免干涉开关的正常触发行程，

　　同时引脚伸出长度要匹配PCB板的焊接厚度，保证焊接后本体与板卡之间留有0.5mm左右的间隙，避免焊接应力直接传递到开关壳体导致内部触点移位。实际选型应用时，这类迷你型微动开关多用于低压信号回路的通断，不能直接接入大电流负载回路，通常会搭配小型继电器做信号中转，避免触点过载烧蚀。开关本体的下部定位凸台可以在安装时嵌入PCB板的定位孔内，焊接时不会出现偏移，提升批量装配时的一致性。
