M10规格三芯水下海底连接接头结构

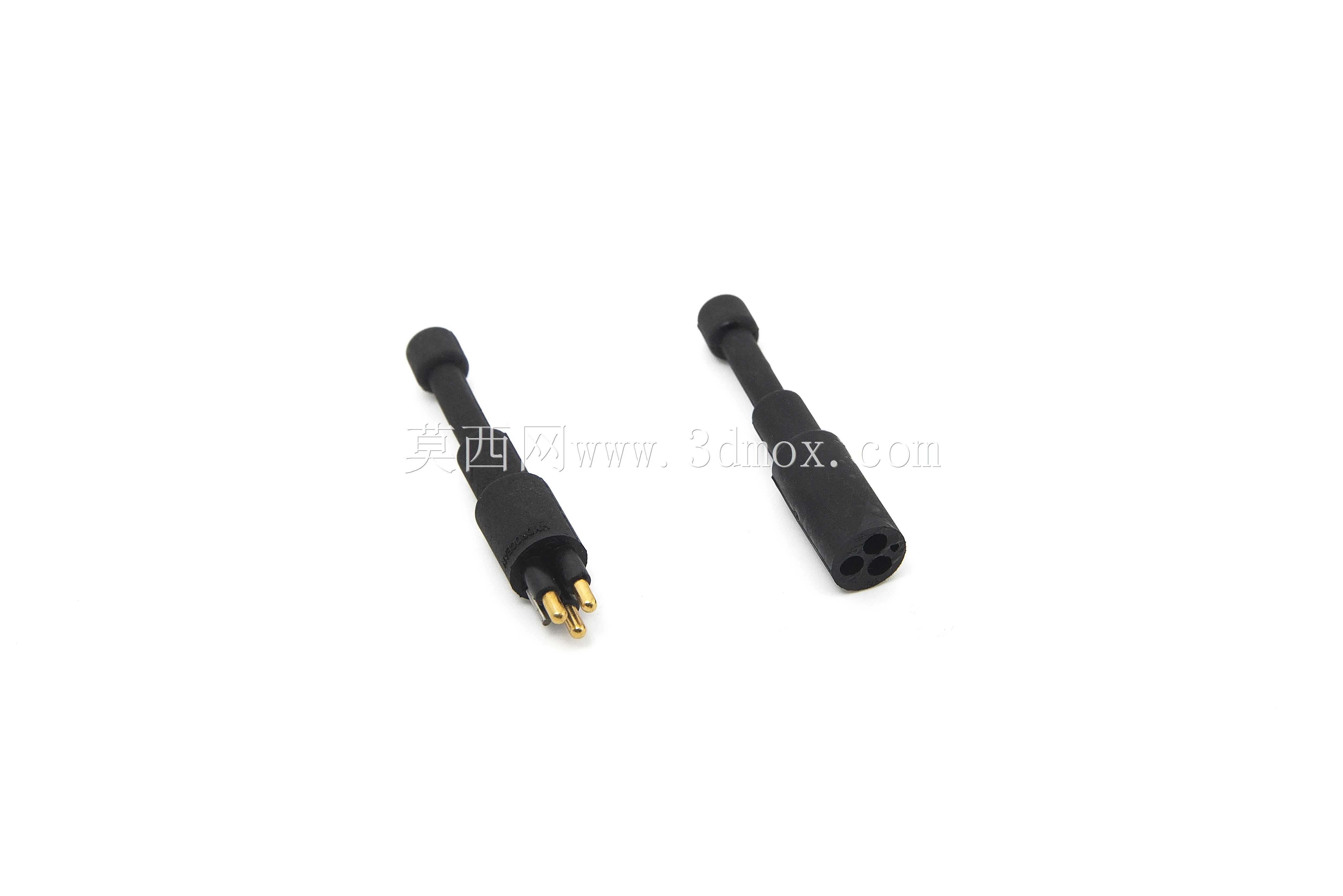

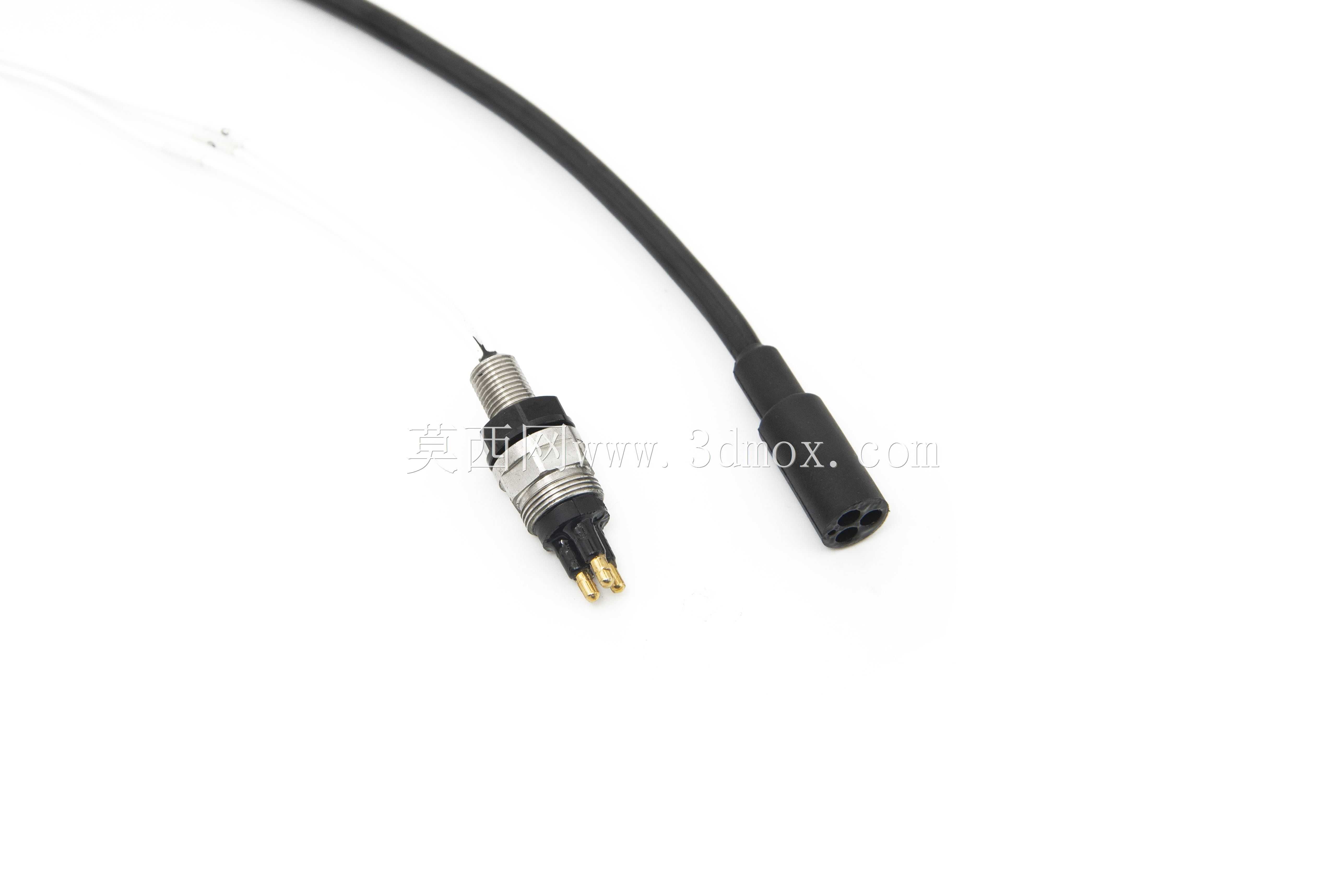

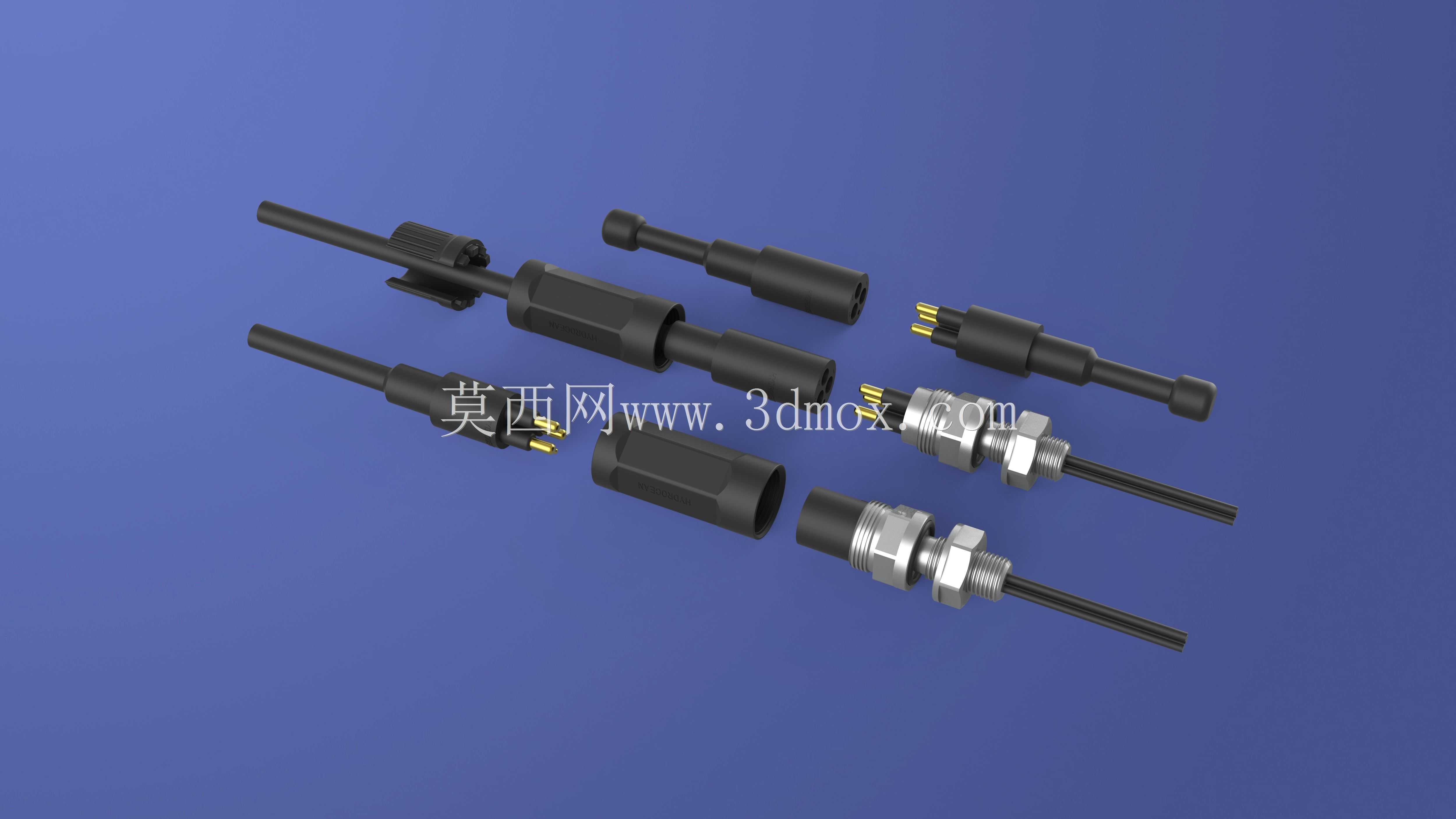

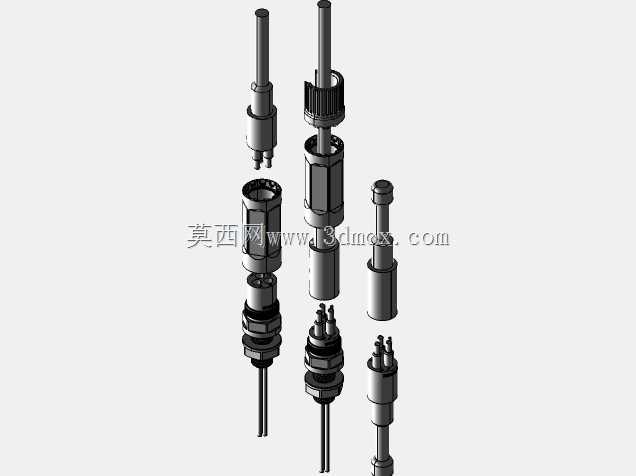

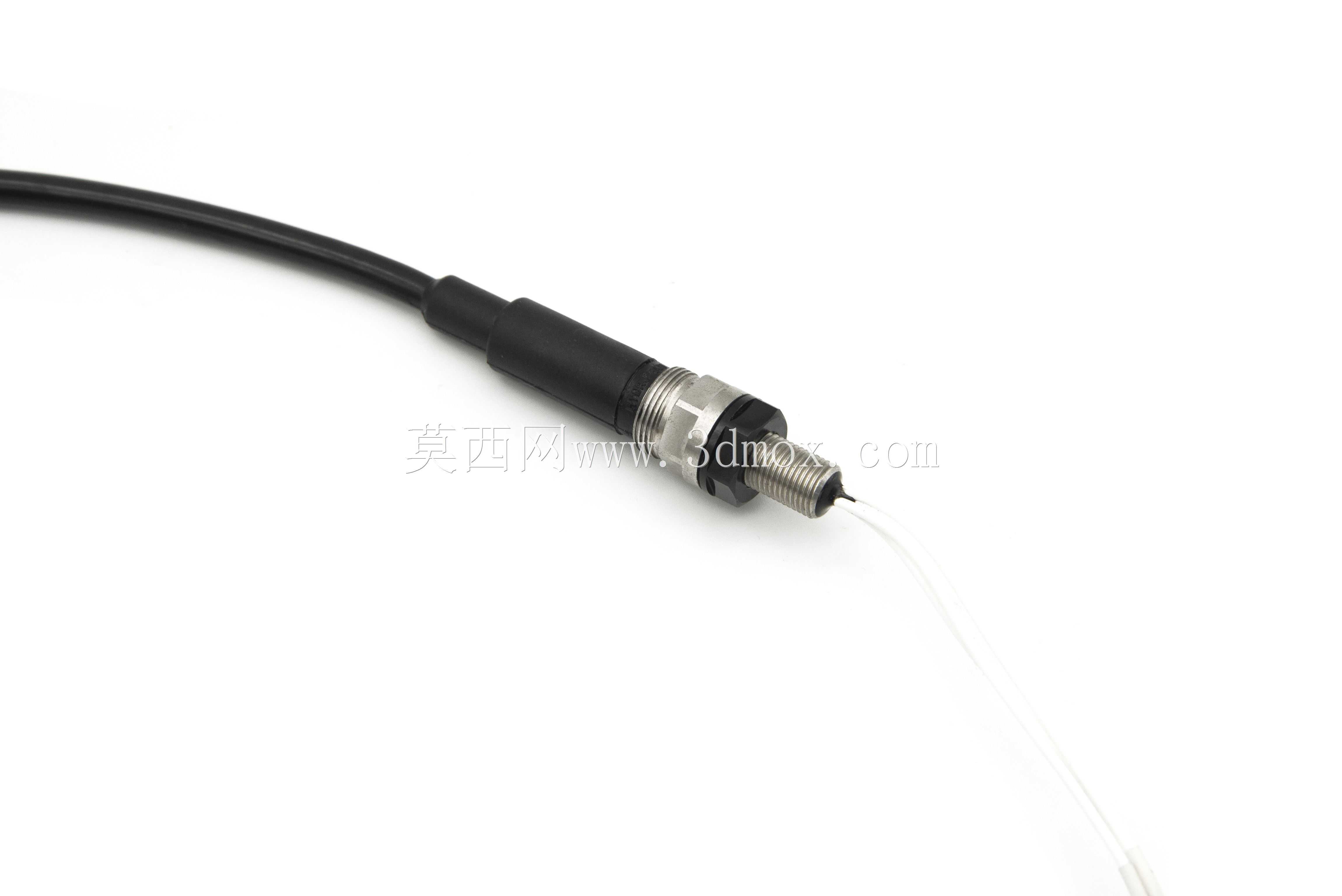

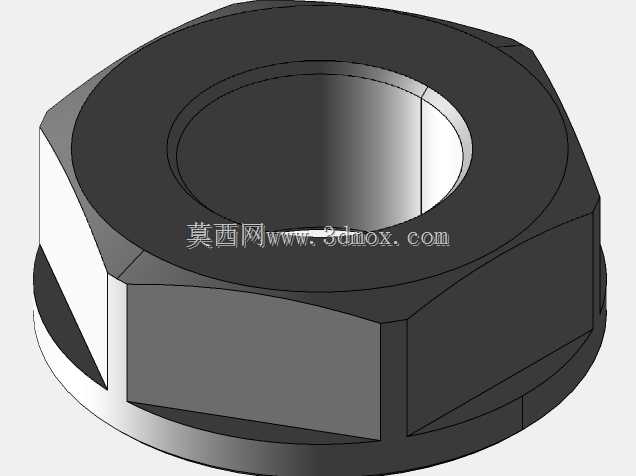

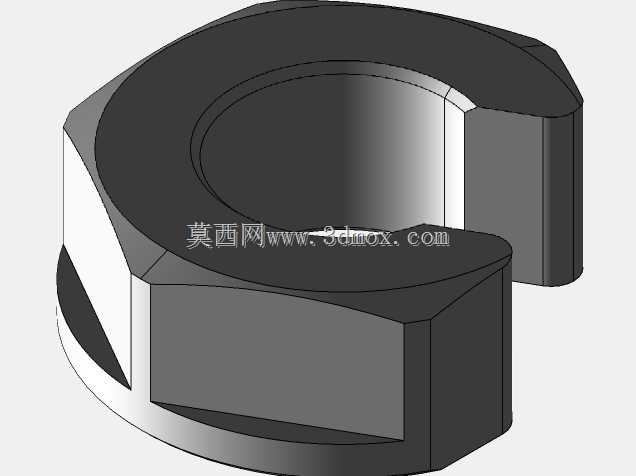

　　这套水下连接结构主要面向深海探测、海底观测组网、水下作业设备的电气连接场景设计，适配1000米水深的承压工况，可在高静水压、海水腐蚀的严苛环境下实现多芯线缆的可靠电气连通，避免海水渗入导致的线路短路、信号中断问题，是水下拖体、海底基站、潜水作业装备供电与信号传输链路里的核心连接部件。整套结构包含公头、母座、锁紧螺套、线缆密封套几个核心部分，公插端内置三根铜质插针，插针做了防刮边的圆角处理，装配过程中不会剐蹭密封胶圈导致密封失效，母端对应设置三个镀金接触插孔，插合后接触电阻稳定，单芯可承载10A的持续电流，既可以给水下动力部件供电，也能传输传感采集的低频信号。设计阶段优先考虑紧凑安装需求，整体径向尺寸控制在M10规格对应的边界内，

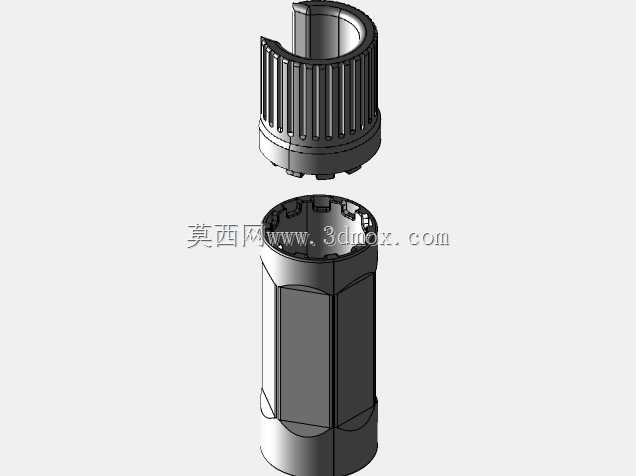

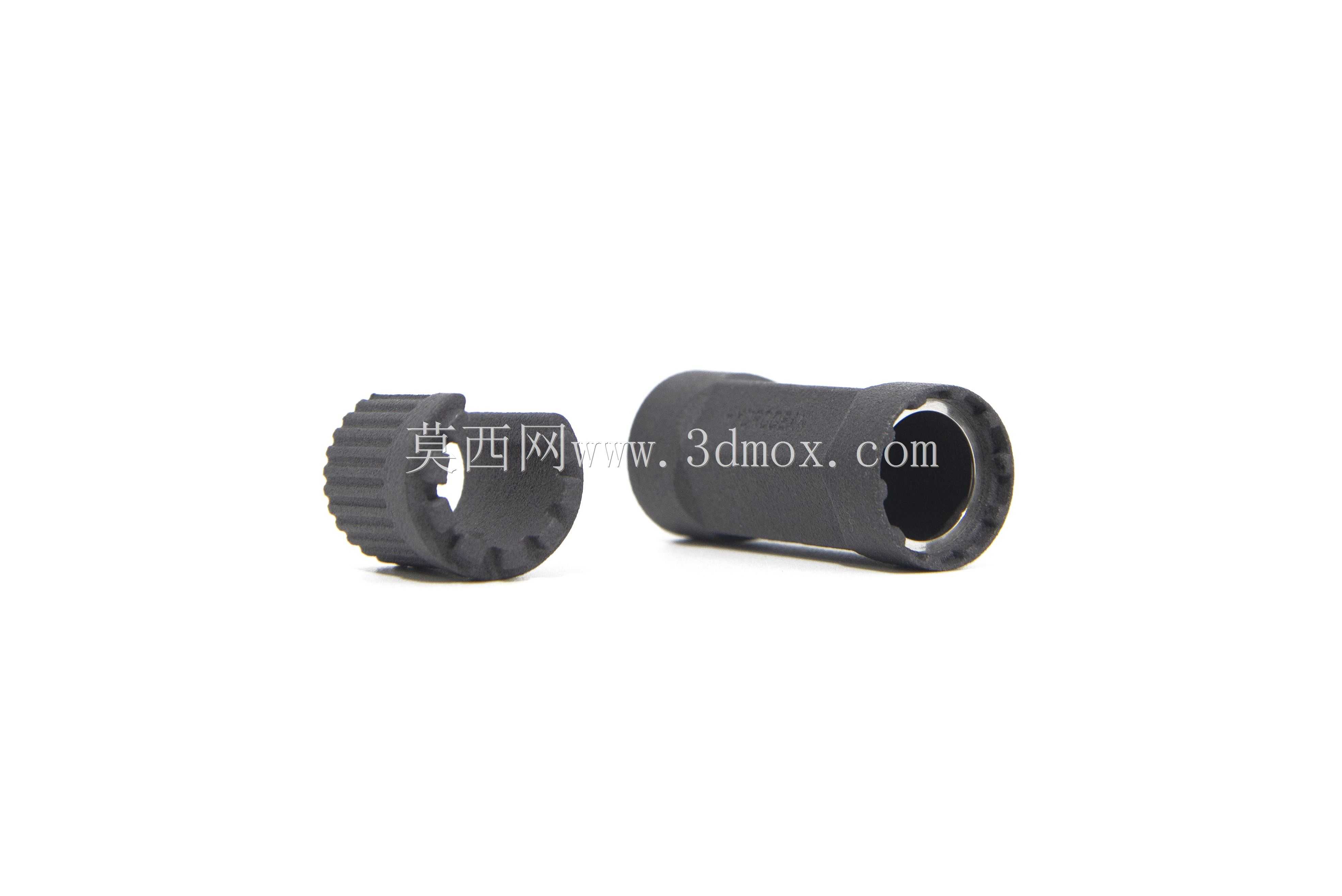

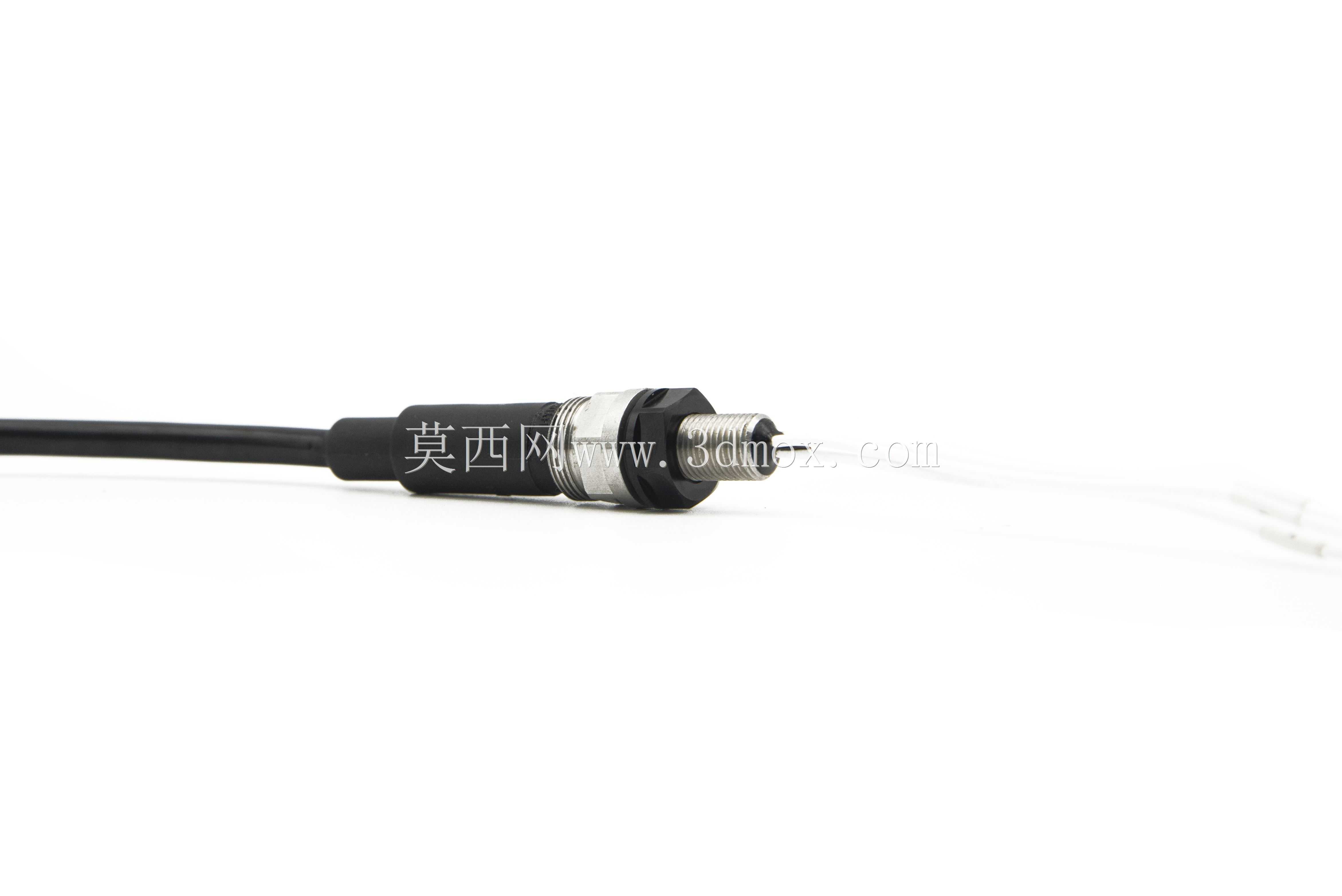

　　轴向长度做了压缩优化，不会在小型水下装备上占用过多安装空间，可与配套的小型插头工装配合完成快速插合，插合后通过外侧的金属锁紧螺套旋紧固定，避免水下洋流扰动、设备拖拽导致的接头松脱。密封结构采用多道径向O型圈设计，在接头插合面、线缆引出端分别设置密封点位，线缆引出端的弹性密封套可适配对应线径的水下专用线缆，装配时挤压密封套抱紧线缆外皮，阻断海水沿线缆外皮渗入的路径，金属外壳部分选用耐海水腐蚀的金属材质做表面处理，长期浸泡在海水中不会出现点蚀、镀层脱落的问题。建模过程中还原了接头的所有装配细节，包括插针的定位台阶、锁紧螺套的防滑纹理、密封槽的尺寸公差，可直接用于水下设备的布局干涉检查，也能作为同类型水密连接器设计的参考原型，结构设计上兼顾了承压性能、安装便捷性与连接可靠性，适配小型化水下装备的紧凑安装需求，不需要额外设计复杂的安装固定结构，直接通过接头自带的外螺纹即可完成在设备舱壁上的固定安装。
