全自动六面裹包薄膜封装设备结构设计

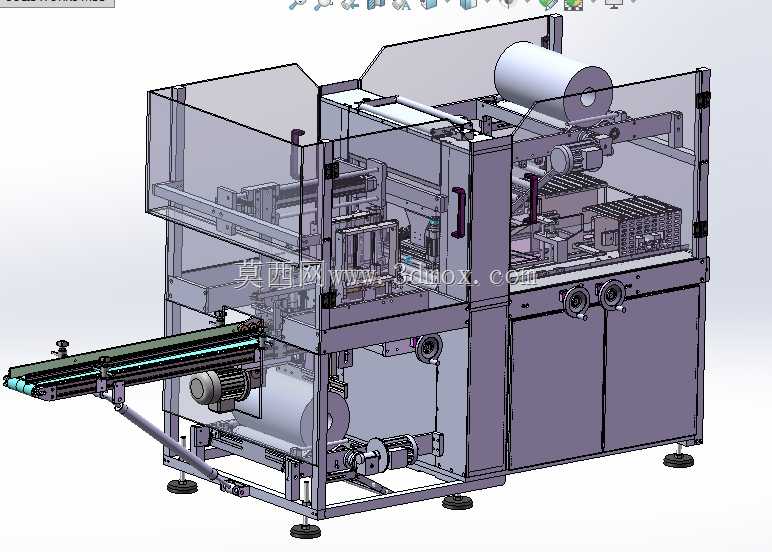

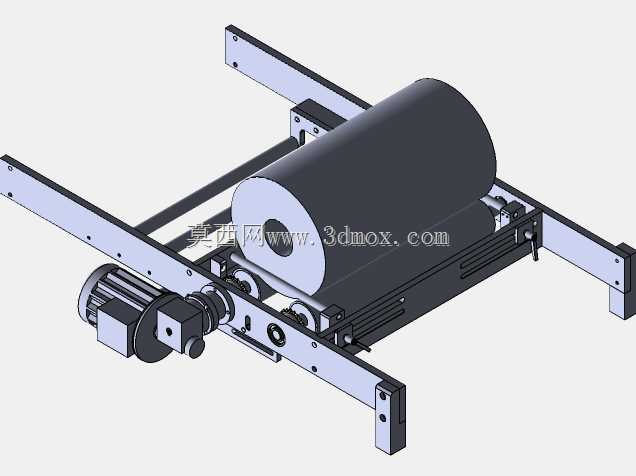

　　这款六面裹膜设备主要面向规整盒装产品的全周薄膜封装场景，常见于食品、日化、医药、文具等行业的盒装产品外膜封装工序，可完成纸盒、塑盒等规则长方体工件的进料、薄膜裹覆、封切、热收缩全流程作业，替代人工套膜、手工封切的低效作业模式，封装后产品外膜平整无褶皱，六面贴合度高，兼具防尘、防潮、防拆封与提升产品外观质感的作用。从结构设计逻辑来看，设备整体采用分段式布局，进料段配置带侧导向的皮带输送机构，可根据待封装产品的宽度、高度调节导向栏间距与输送高度，适配一定尺寸范围内的长方体工件，进料端的输送速度与主机封切节奏通过传动链做同步匹配，避免出现工件卡滞、送料错位的问题。主机的上料膜架采用气胀轴装夹成卷薄膜，

　　搭配张力调节辊组保证薄膜送料过程中张力恒定，避免出现薄膜拉伸变形、裹包松弛的问题；裹包工位采用折边导杆配合侧封机构，先完成工件上下表面的薄膜覆盖，再对侧边接缝做连续热封，横向封切机构采用恒温热封刀配合硅胶压条，封切瞬间完成薄膜熔断与切口封边，切口平整无拉丝毛边。设备下部的机架采用方管焊接框架结构，外部覆盖钣金护罩，护罩上设置透明观察窗与安全门，安全门配置安全联锁开关，开门状态下设备自动停机，满足车间设备安全防护要求；底部配置可调脚杯与脚轮，方便设备移位与安装调平，安装时需预留进料端、出料端的输送对接空间，同时预留侧面膜卷更换的操作空间，设备后侧需预留电气柜散热与维护通道。热收缩工位内置恒温加热腔与热风循环系统，

　　热风通过导流板均匀吹向工件六面，保证薄膜受热均匀收缩，不会出现局部过热烫膜、收缩不均起皱的问题，出料端设置冷却输送段，让封装后的薄膜快速定型，避免输送过程中薄膜剐蹭破损。整机的传动系统采用伺服电机配合同步带、链轮做动力传递，各工位动作时序通过PLC做逻辑控制，可根据工件尺寸、薄膜厚度调整封切温度、输送速度、热收缩温度与停留时间，适配不同规格产品的封装需求，结构设计上充分考虑了易损件的快速更换需求，热封刀、输送皮带等部件都设计了快拆结构，减少日常维护的停机时间。
