俄亥俄级核潜艇内部结构剖视三维建模

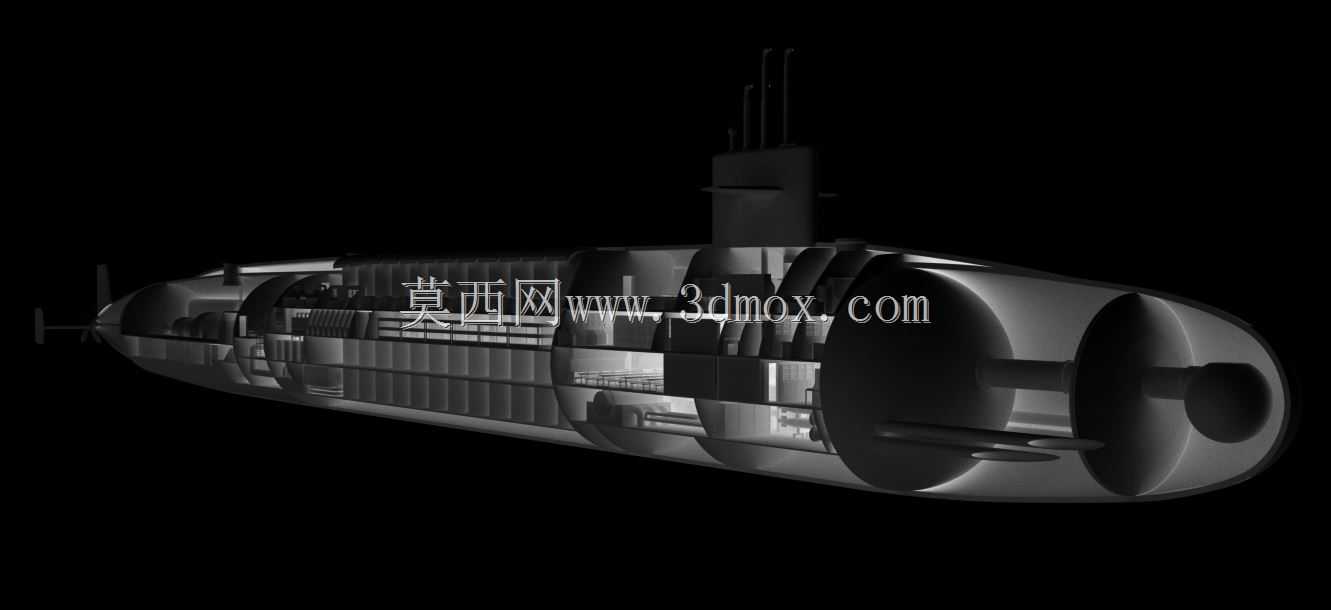

　　该模型以俄亥俄级战略核潜艇为原型完成剖视结构建模，核心面向船舶军工领域的结构认知、教学演示、方案推演场景使用，可辅助舰船设计从业者快速理解战略核潜艇的舱室布局逻辑、内部设备排布规则，也可作为国防科普场景的可视化载体，直观展示水下战略载具的内部构造特征。从设计思路来看，建模过程优先还原实艇的总体布局比例，沿艇身纵向做全剖处理，完整呈现耐压壳体内部的分层舱室结构，从艏部的声呐舱、指挥舱，到中部的导弹发射舱、动力舱，再到艉部的推进舱，各舱段的边界划分严格参照实艇的功能分区逻辑，没有随意调整舱室占比来简化建模工作量。模型中清晰还原了导弹发射筒的阵列排布方式，每具发射筒的安装边界、与周边舱壁的预留间隙都做了对应体现，同时对艇内的管路走向、

　　设备基座的安装位置做了示意性建模，能够让使用者清晰区分不同功能区域的分隔逻辑，理解耐压壳体内的空间利用率设计思路。作为水下战略投送载具，该型潜艇的核心功能是长期执行水下巡航任务，依托隐蔽性完成战略威慑，建模过程中特意保留了艇身外轮廓的流线型特征，指挥塔围壳与艇身的过渡曲面、艉部舵面与推进器的相对位置都做了准确还原，能够直观体现其水动力外形的设计考量。从尺寸边界来看，模型严格遵循实艇的长宽比例关系，艇身最大直径与长度的比值、指挥塔围壳的安装位置、各舱段的长度占比都符合公开的实艇参数范围，没有出现比例失调的问题，内部舱室的层高、设备安装的预留空间也符合舰船设计的通用规范，比如通道宽度、设备检修空间的预留都符合军用船舶的设计要求，

　　能够为同类型水下航行器的总体布局设计提供参考。建模过程中没有对内部结构做过度简化，哪怕是舱室之间的耐压隔壁、人员通行的水密门位置都做了对应体现，能够帮助使用者理解核潜艇在水下承受高压环境时的结构加强逻辑，以及不同舱段之间的水密分隔设计思路，对于学习大型水下船舶的结构设计有较强的参考价值。
