帆船船体内部骨架承力结构设计

　　这套三维结构围绕小型帆船船体的内部承力体系展开，重点表达船壳曲面与骨架之间的装配关系。模型中可以看到沿船长方向连续布置的纵向桁材，以及按站位分布的横向肋骨，二者交叉形成网格状承载框架。外板依附在骨架外侧，既维持船体光顺的流线外形，也把局部水压力传递给内部骨材。

　　从实际用途看，这类结构常用于教学演示、方案校核和船舶结构理解。船体在航行中会承受浮力分布、波浪冲击、靠泊碰撞以及上层设备载荷，单靠薄壳很难控制变形，因此需要肋骨提供横向剖面刚度，防止船宽方向被压瘪；纵桁则承担纵向弯曲，把船在波浪中出现的中拱、中垂应力沿船长传递。模型把骨材间距、走向和与外板的贴合关系完整呈现，便于观察力流如何从船壳汇集到骨架，再向龙骨、舱壁等强构件扩散。

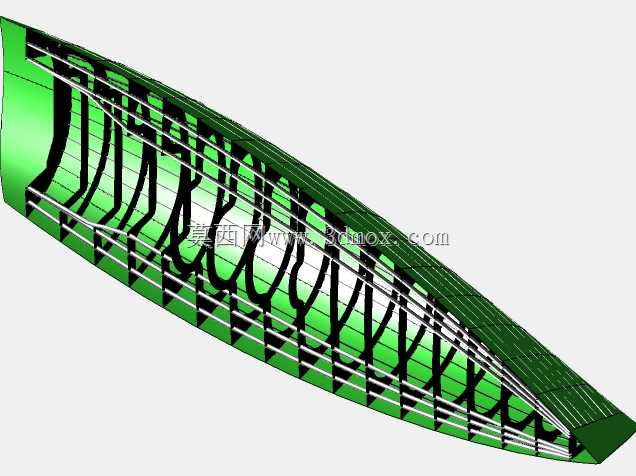

　　设计思路上，骨架并非简单等距复制。船首区域线型收窄，曲面曲率变化快，肋骨形状更紧凑，骨材需要随横剖面变化逐站调整；船中区域剖面饱满，是总纵弯矩较大的区段，纵向构件的连续性更关键；船尾则要兼顾舵系、动力或尾板安装边界，骨架开口和加强位置需要预留。图中绿色外板与黑色内部构件形成明显区分，能够直观看出每根肋骨如何按照船体型线切取，纵桁又如何穿过肋骨或与其连接。

　　外形边界方面，模型保留了狭长船体的典型轮廓：底部从船中向两端逐渐抬升，舷侧沿船长顺滑收束，甲板边线形成连续弧线。内部骨架不能侵入船壳外形，也不能过度占用舱容，因此构件高度通常随剖面深度变化，在船中较深区域可获得更大抗弯截面，在靠近首尾处则随型线降低。安装时，肋骨下缘需与船底板贴合，侧边与舷侧板对齐，纵桁穿过肋位后通过焊接或连接件固定；若后续加入舱壁、龙骨、桅杆底座，还应在对应位置加密肋板或增设肘板，以分散集中载荷。

　　对于建模人员而言，该结构的价值在于把抽象的船体线型转化为可检查的承力骨架。通过剖切和旋转，可以核对骨材与曲面之间是否存在间隙、肋骨站位是否均匀、纵桁是否在高应力区保持连续，也能为后续重量估算、板材展开和加工分段提供基础参照。
