桌面雕刻机用SCULPFUN S9激光模组结构

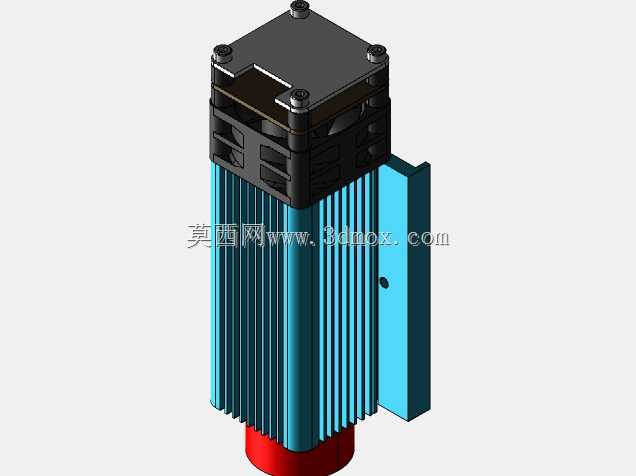

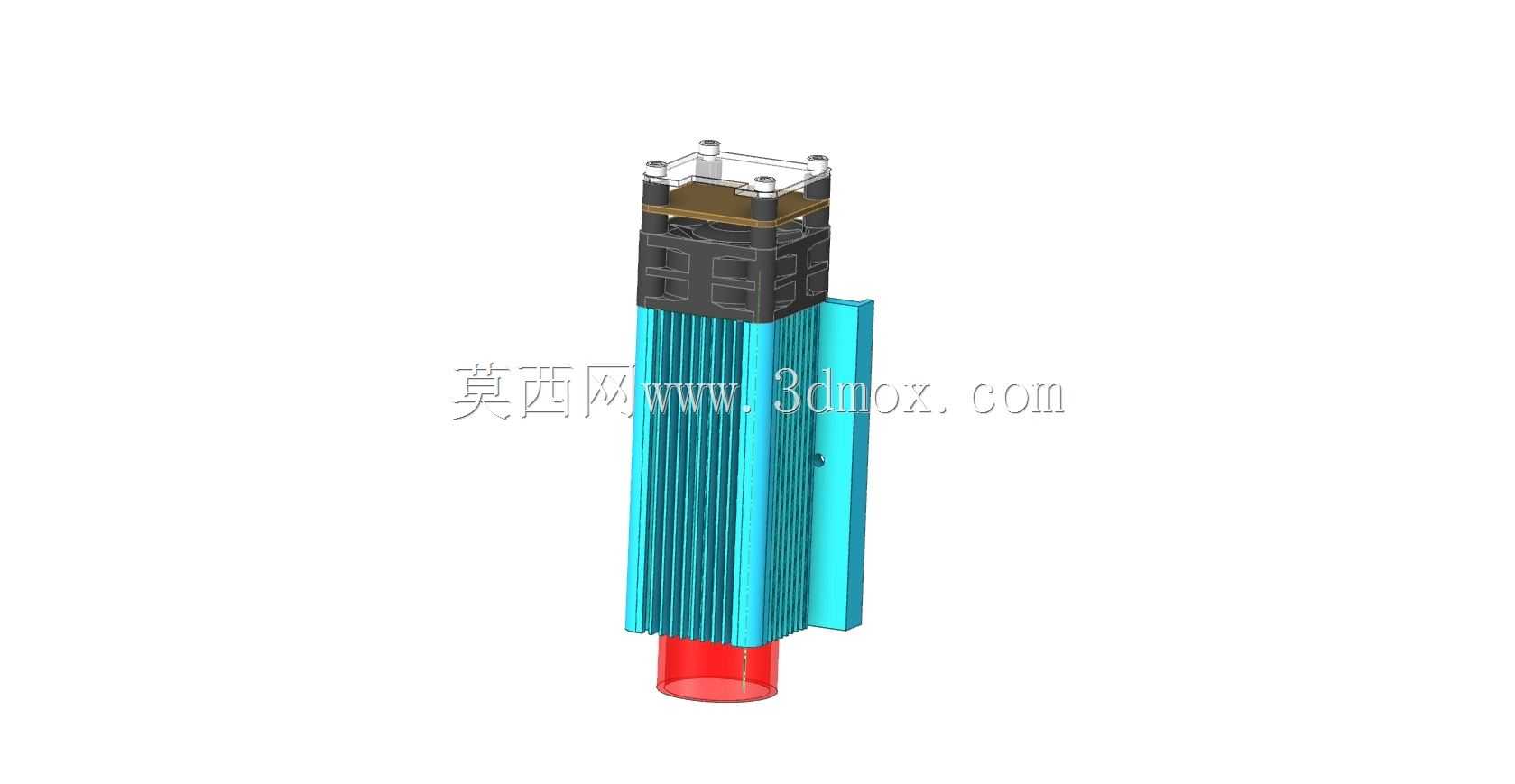

　　在桌面级数控雕刻加工场景中，激光加工模组是决定非金属材料刻蚀、浅切割精度与运行稳定性的核心执行部件，这款适配SCULPFUN机型的激光模组，主要面向薄木板、亚克力、皮革、卡纸等常见非金属加工物料，可完成图案刻蚀、轮廓切割、表面打标等常见加工工序，适配小型桌面加工场景下的个性化定制、小批量打样作业需求。从结构设计逻辑来看，该模组优先考虑了持续工作状态下的散热可靠性，主体采用多鳍片式铝合金散热壳体，鳍片沿模组轴向平行排布，最大化拓展散热接触面积，配合上部内置的轴流风扇形成定向风道，可将激光二极管工作产生的热量快速导出，避免长时间高功率输出时出现光衰、寿命折损的问题。模组上部的端盖采用螺丝锁附结构，既可以固定内部风扇与激光驱动板，

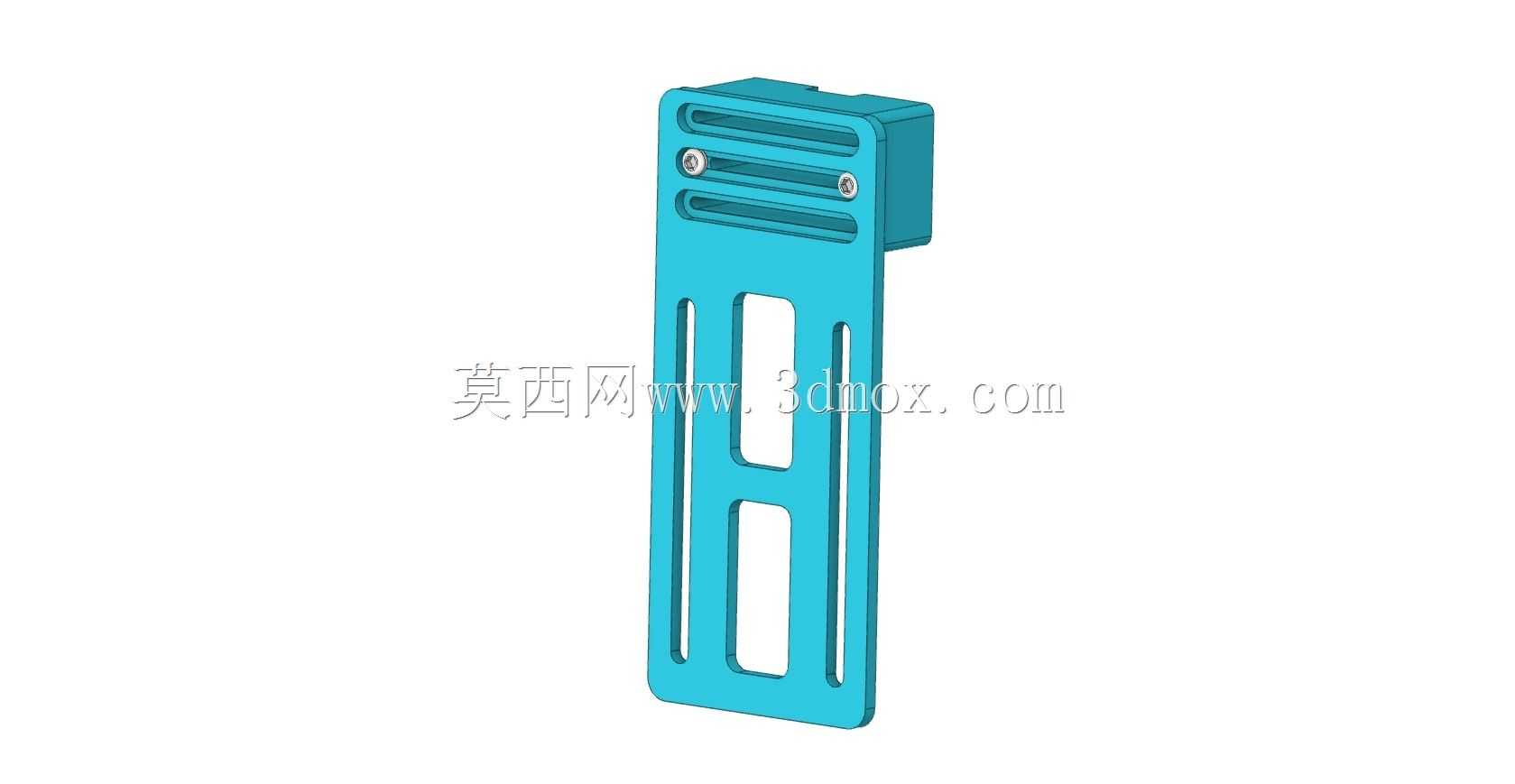

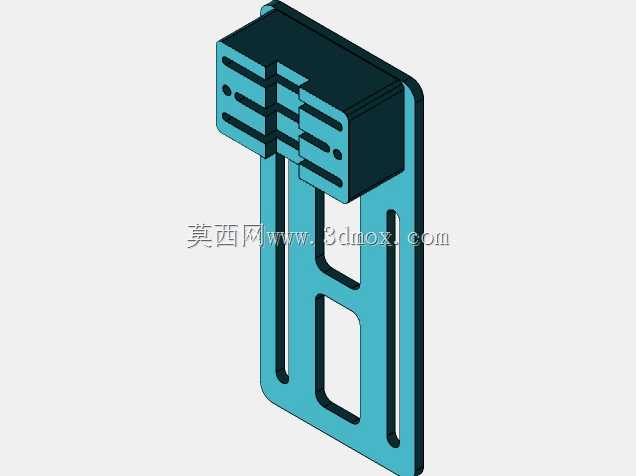

　　也方便后期拆解维护、清理风道积尘，端盖的安装孔位做了沉台处理，锁附后螺丝端面不突出壳体表面，避免安装时与周边结构产生干涉。模组侧部延伸出的安装支板是整机装配的核心定位结构，支板上预留的定位孔与安装平面经过公差匹配，可直接适配对应机型的Z轴滑台安装位，安装时无需额外做转接治具，支板与散热壳体为一体化连接结构，可保证激光光轴与安装基准面的垂直度，避免加工时出现焦距偏移、刻线深浅不均的问题。从安装边界来看，模组整体为竖置柱状结构，径向尺寸控制紧凑，安装后不会与雕刻机的X轴行程两端产生碰撞，下部出光端预留了焦距调节的冗余空间，配合设备的Z轴升降结构可快速匹配不同厚度物料的加工焦距。设计过程中重点规避了常规第三方激光模组常见的风道漏风、

　　安装定位偏差、接线端干涉等问题，风扇与散热鳍片的配合间隙做了限位设计，避免风扇运行时产生共振噪音，壳体表面的阳极氧化层既可以提升散热效率，也能起到绝缘防护作用，避免加工环境中的木屑、粉尘附着造成电路短路风险。在实际加工应用中，该模组的输出功率可满足多数桌面加工场景的需求，散热结构可支持连续1小时以上的满负荷作业，不会出现过热保护停机的情况，安装支板的结构强度足够，在设备高速移动加工时不会产生模组晃动，保证刻线边缘的平整度。
